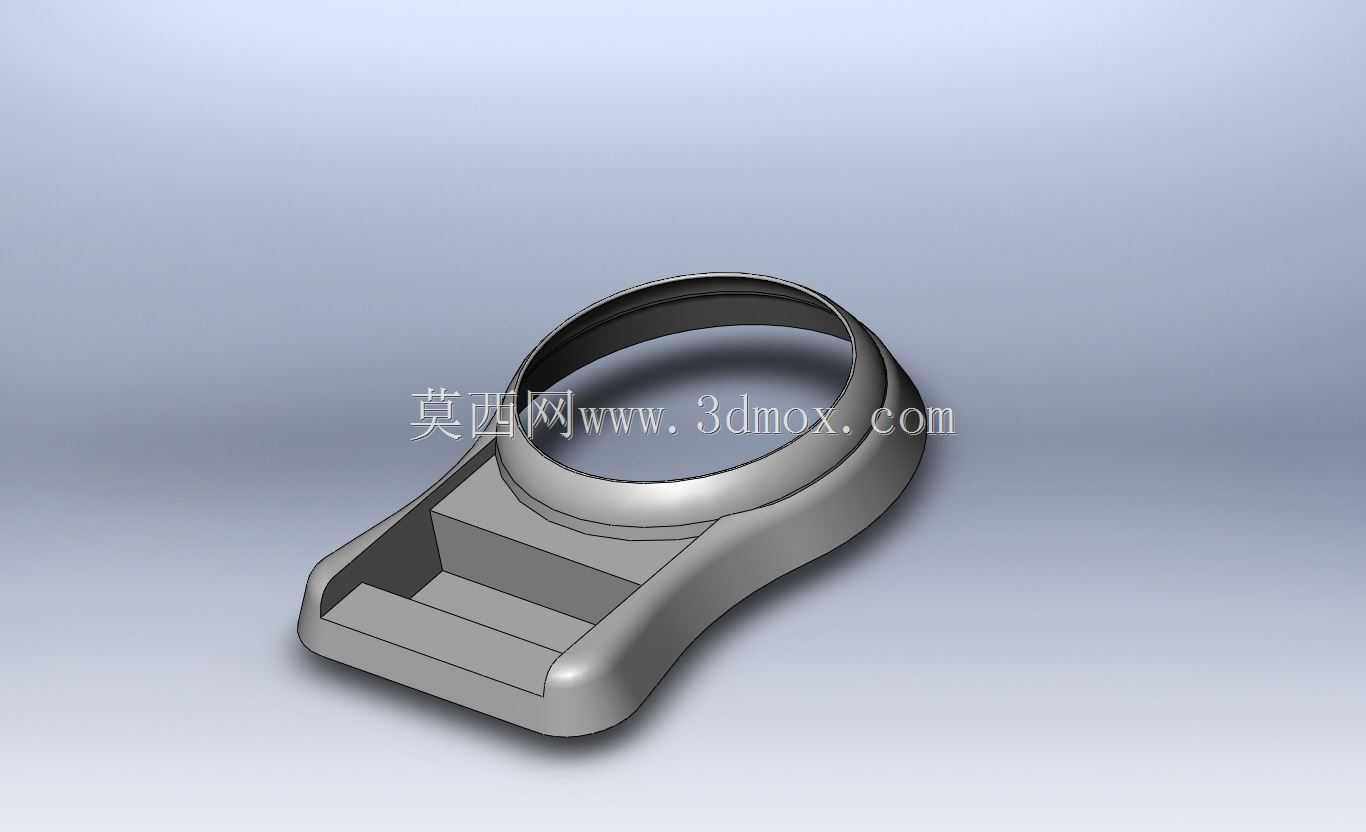

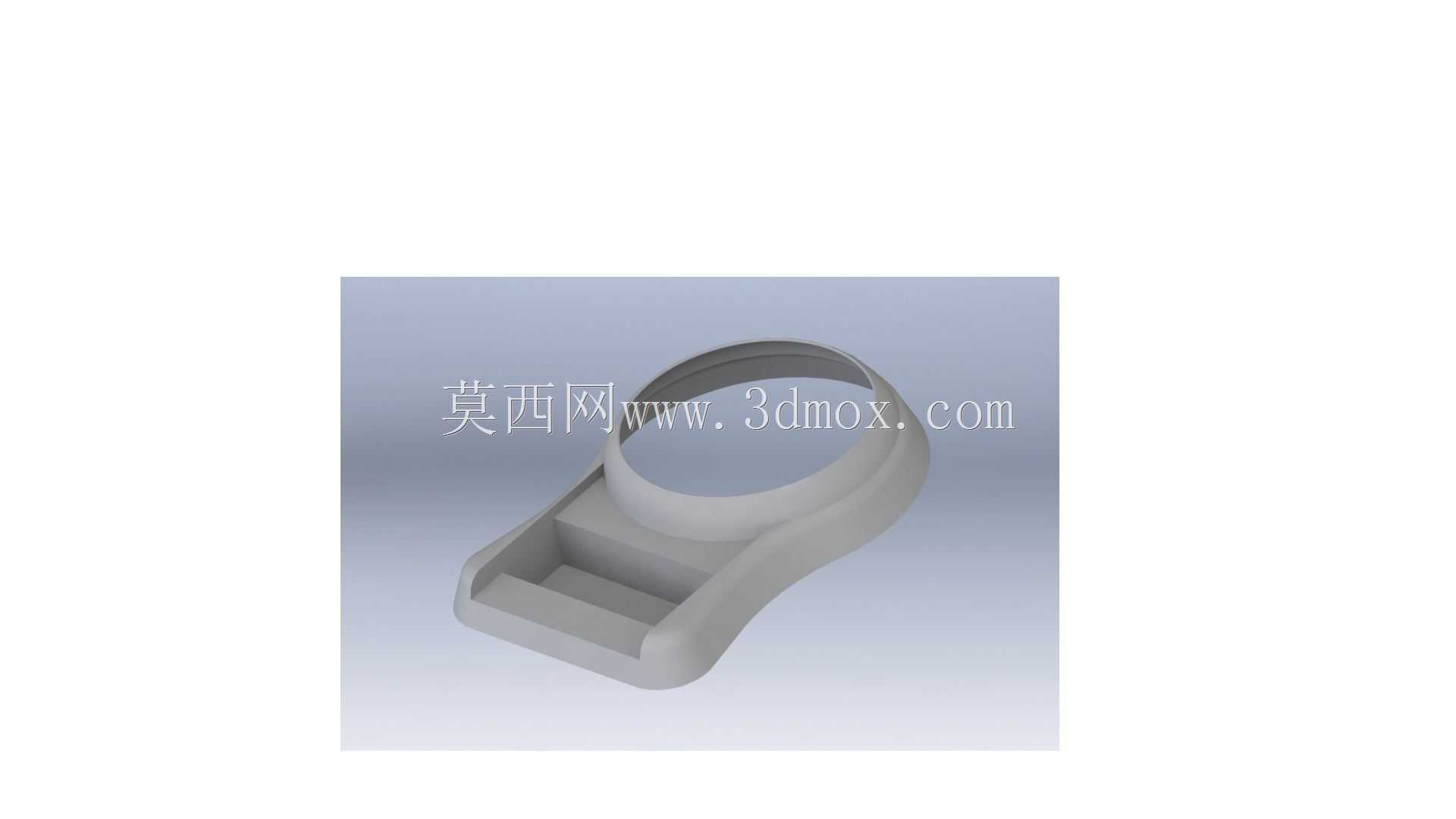

带环形安装座的阶梯式传感器固定基座

　　在工业传感检测场景中，这类带环形安装位的阶梯式基座，主要用于小型光电、接近类传感器的现场安装固定，解决检测工位上传感器定位不稳、安装角度偏移的常见问题。日常产线调试时，很多工位的传感器需要贴近被测工件表面，同时要避开周边的运动机构干涉，这个基座的阶梯式承托结构，刚好可以把传感器的接线端、感应端做分层布置，下层的阶梯槽可以容纳传感器的出线与接线端子，避免线缆被运动部件剐蹭，上层的环形安装座则用来卡装圆柱型传感探头，保证探头的检测端面与被测面保持固定的间距，不会因为设备运行的振动出现位置偏移。

　　从结构设计逻辑来看，整个基座采用一体化的流线型外形，没有尖锐的棱角，一方面是减少车间积灰的死角，日常设备维护擦拭时更方便，另一方面也避免安装过程中划伤操作人员的手部。环形安装位的内壁做了微小的倒角处理，传感器装入时可以顺畅导入，不会因为加工公差出现卡滞，环形座的壁厚经过受力校核，在常规的工业振动环境下，不会出现夹持力不足导致的探头下垂问题。基座底部的平面是安装基准面，整个面的平面度控制在合理公差范围内，安装时可以直接贴合在设备的安装板或者型材支架上，不需要额外加工调整垫片。

　　实际应用中，这类基座多用于自动化装配线的工件到位检测工位、包装设备的物料计数检测工位，以及小型专机的位置反馈点位。安装时可以通过基座侧边的沉头孔用螺丝锁紧，也可以配合抱箍结构固定在圆管支架上，适配不同的安装场景。阶梯结构的每一级台阶高度，都是按照常规小型传感器的接线端子尺寸设计的，接线后端子可以完全嵌入槽内，不会突出基座表面，避免周边工件经过时勾挂线缆。整个基座的外形过渡采用大圆角设计，应力分布更均匀，即使在有轻微冲击的工位上使用，也不会出现应力集中导致的基座断裂问题。

　　设计过程中，首先要确定环形安装位的内径尺寸，匹配常用的圆柱型传感器外径，保证间隙配合的公差合理，既不会太松导致探头晃动，也不会太紧造成拆装困难。阶梯部分的槽宽要能容纳传感器的出线护套，预留出一定的线缆弯曲空间，避免线缆弯折角度过大造成线芯断裂。基座的整体长度控制在适配多数紧凑安装空间的范围，不会因为体积过大占用过多的设备安装位置，同时整体高度也做了优化，保证传感器安装后，检测高度刚好匹配多数流水线的工件输送高度，不需要额外增加垫高块。

　　从安装边界来看，基座底部的安装孔位间距符合通用的工业安装标准，可以直接适配市面上多数的铝型材安装槽位，也可以固定在钢板加工的安装支架上，不需要重新打孔适配。环形座的中心高度与阶梯槽的深度做了匹配，传感器装入后，感应端面的伸出长度可以根据实际检测需求做微调，配合环形座侧面可选的紧定螺丝孔，可以在调整好检测位置后锁紧探头，避免运行中移位。整个构件的壁厚均匀，适合采用注塑或者压铸工艺批量加工，加工过程中不容易出现缩孔、变形等工艺缺陷，量产时的良率更高。在一些需要频繁更换传感器的调试工位，这种一体化基座可以减少安装调整的时间，不需要每次更换传感器都重新校准安装位置，只需要将同规格的探头卡入环形座即可，大幅提升产线调试的效率。
