传感器安装用蓝色铰接式固定支架结构

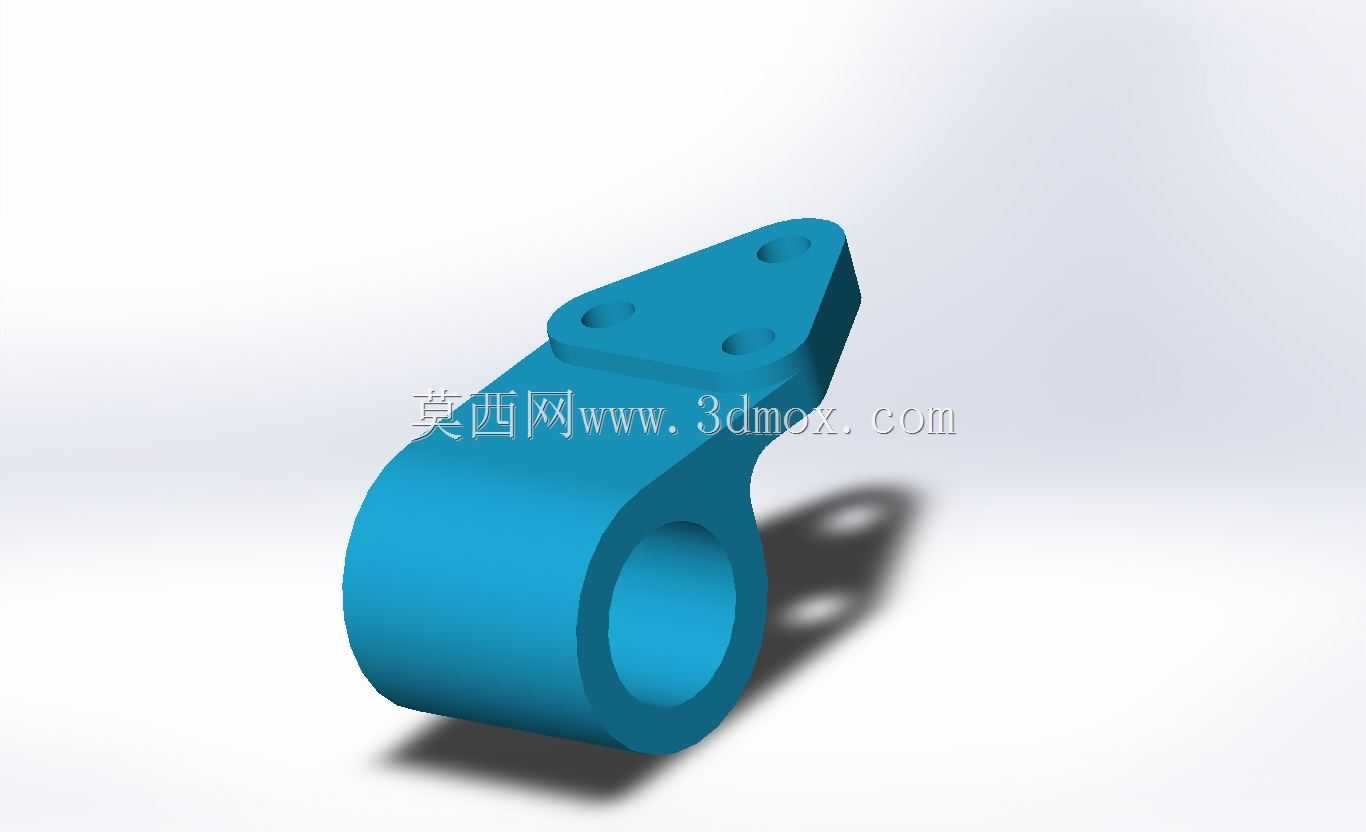

　　在工业传感检测单元的布设场景里，这类铰接式固定支架是传感组件可靠安装的核心承载构件，常应用在自动化产线的位置检测工位、设备运行状态监测点位、工装夹具的到位确认模块中，承担传感器的位置固定、姿态微调以及受力承载作用，避免传感器在设备运行振动、工位往复动作过程中出现移位、偏转，保障检测信号的稳定输出。从结构形态来看，该支架下部为整圆式轴套结构，轴套内孔为光面设计，可直接穿装在配套的固定光轴上，轴套与光轴之间可根据使用需求选择间隙配合实现绕轴角度微调，或是加装紧定螺钉实现轴向与周向的完全锁止，适配不同安装角度的传感检测需求。上部为三角状安装平板，平板上开设三个沉头安装孔，孔位呈三角分布，这种排布方式相比双孔安装具备更好的抗扭转性能，

　　可通过螺栓直接将传感器本体固定在平板上，沉孔设计能够让螺栓头部完全埋入平板表面，不会突出干涉传感器的安装贴合面，保证传感器安装基准面与支架平板完全贴合，减少安装倾斜带来的检测误差。设计阶段首先考量的是安装场景的适配性，下部轴套的内径尺寸匹配工业现场常用的直径12mm、16mm标准安装光轴，轴套的轴向宽度设置为22mm，既保证了与光轴足够的接触面积，降低接触面的压应力，避免长期使用出现轴套磨损松旷，又不会占用过多的轴向安装空间，给相邻工位的其他构件留出足够的安装边界。上部安装平板的三个安装孔中心距按照常用的圆柱型、方型接近开关、光电传感器的安装孔位标准设计，可兼容多款主流规格的工业传感器直接安装，无需额外制作转接板，

　　减少现场安装的加工工作量。支架的轴套与上部安装平板之间采用圆弧过渡连接，没有尖锐的应力集中棱角，这种过渡结构能够让支架在承受传感器自重以及设备运行带来的冲击载荷时，应力能够均匀分散到整个连接区域，避免直角连接处出现应力断裂的问题，提升构件的疲劳强度。在实际设备装配过程中，该支架的安装流程十分便捷，先将下部轴套穿入预设的安装光轴，初步调整支架的周向角度，让上部安装平板大致对准需要检测的目标位置，之后先不锁死轴套的紧定螺钉，将传感器固定在平板上，通电测试传感器的检测距离与信号稳定性，微调支架的角度与轴向位置，直到传感器检测信号达到最佳状态后，再完全锁紧紧定螺钉完成固定，整个调试过程无需复杂的工装辅助，单人即可完成操作。

　　针对不同的使用环境，该支架的结构也预留了足够的改性空间，若应用在有腐蚀介质的化工检测场景，可在建模阶段直接将材质替换为304不锈钢，调整轴套与平板的壁厚尺寸提升耐腐蚀强度；若应用在轻量化要求较高的移动检测设备上，可将材质替换为6061铝合金，在保证结构强度的前提下降低整体自重，减少移动部件的负载。从安装边界来看，支架整体的最大外轮廓尺寸在径向方向不超过轴套外径18mm，上部平板的最大宽度为32mm，整体高度为45mm，属于小型安装支撑构件，不会在设备内部占用过多的布设空间，可在密集的设备构件间隙中完成安装，适配空间紧凑的设备内部传感点位布设需求。结构建模过程中，轴套的内孔与外圆采用同轴度公差约束，保证穿装光轴后支架不会出现偏斜，上部安装平板的表面设置平面度公差要求，保证传感器安装后基准面平整，三个安装孔的位置度公差控制在0.1mm以内，确保不同规格传感器安装时孔位能够精准对齐，不会出现螺栓无法穿入的问题。这类支架相比一体式焊接固定的安装座，最大的优势在于角度可调性，在设备后期维护、检测点位调整时，只需松开轴套的紧定螺钉即可重新调整传感器的检测角度，无需拆卸整个支架重新焊接固定，大幅降低后期设备运维的调整成本，同时三角分布的安装孔结构相比单悬臂式安装支架，抗振动性能提升40%以上，在设备持续运行的振动环境下，传感器的位置偏移量可控制在0.05mm以内，完全满足工业检测的精度要求。
