转盘式多工位瓶装物料灌装设备结构方案

　　这套转盘式多工位灌装设备，主要面向食品饮料、日化洗护、医药制剂等行业的中小规格瓶装物料量产灌装场景，适配圆柱型、小方型等常规刚性瓶体，可对接前端理瓶机、后端旋盖贴标设备组成完整包装产线，也可作为独立单元完成单工序灌装作业。设备采用间歇式转盘送料逻辑，核心工位沿转盘圆周均匀排布，依次完成空瓶上料定位、定量灌装、余液吹扫、满瓶导出等工序，相比直线式灌装结构，转盘式布局能大幅压缩设备横向占地空间，在车间面宽有限的布局场景下适配性更强。

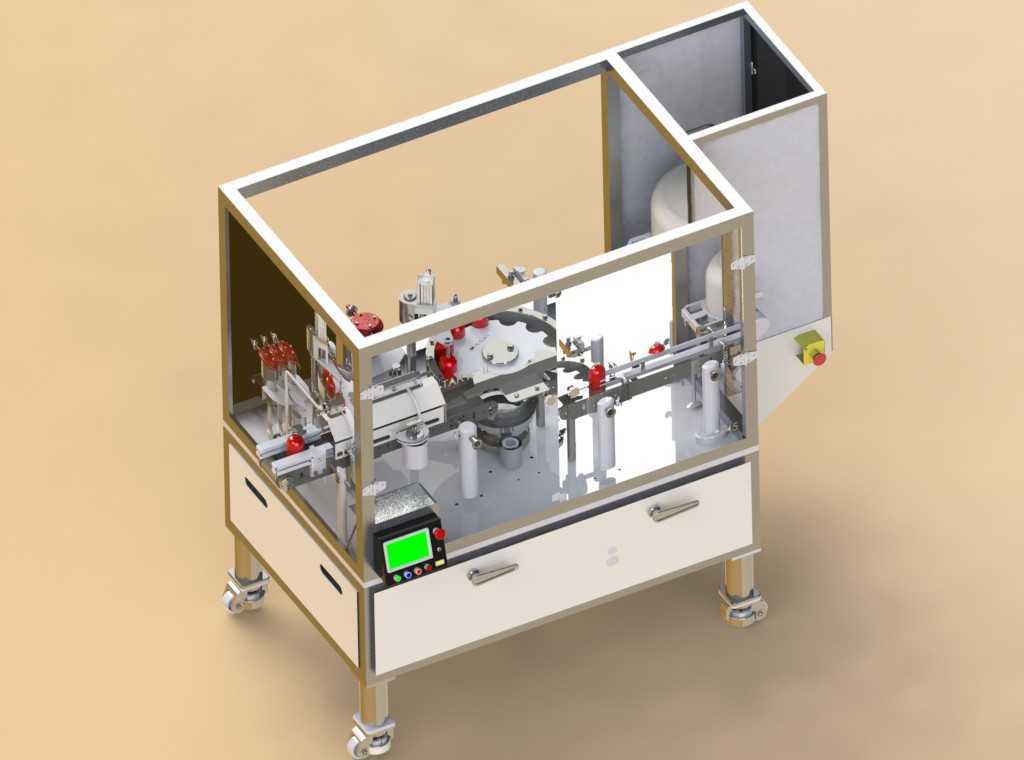

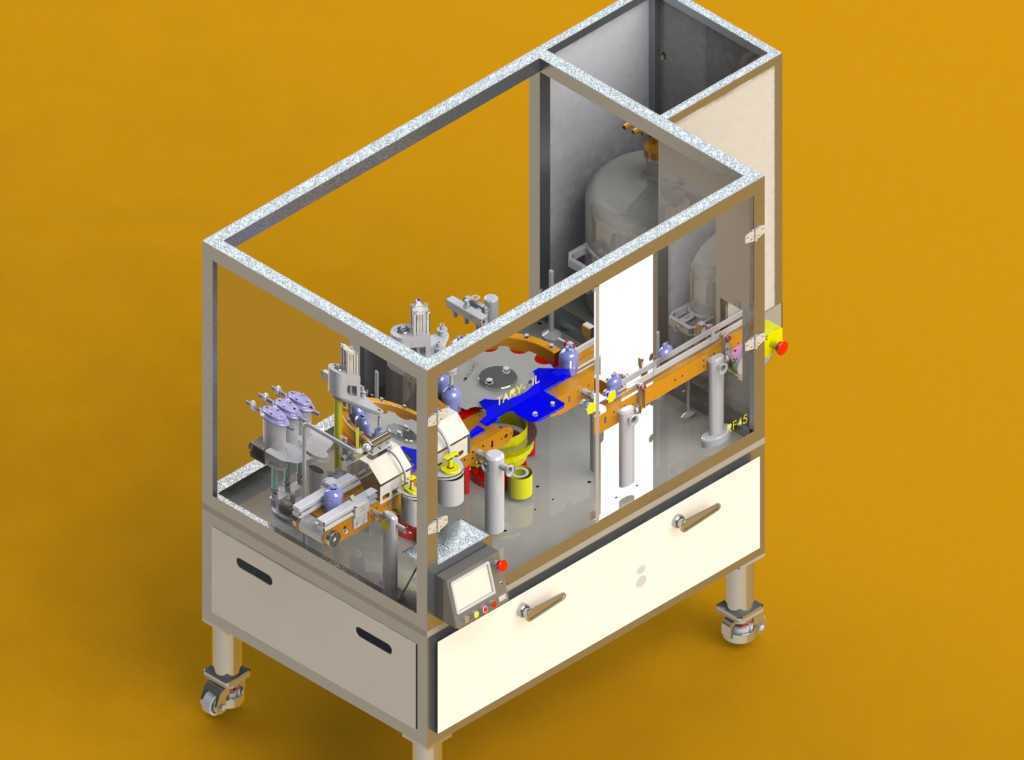

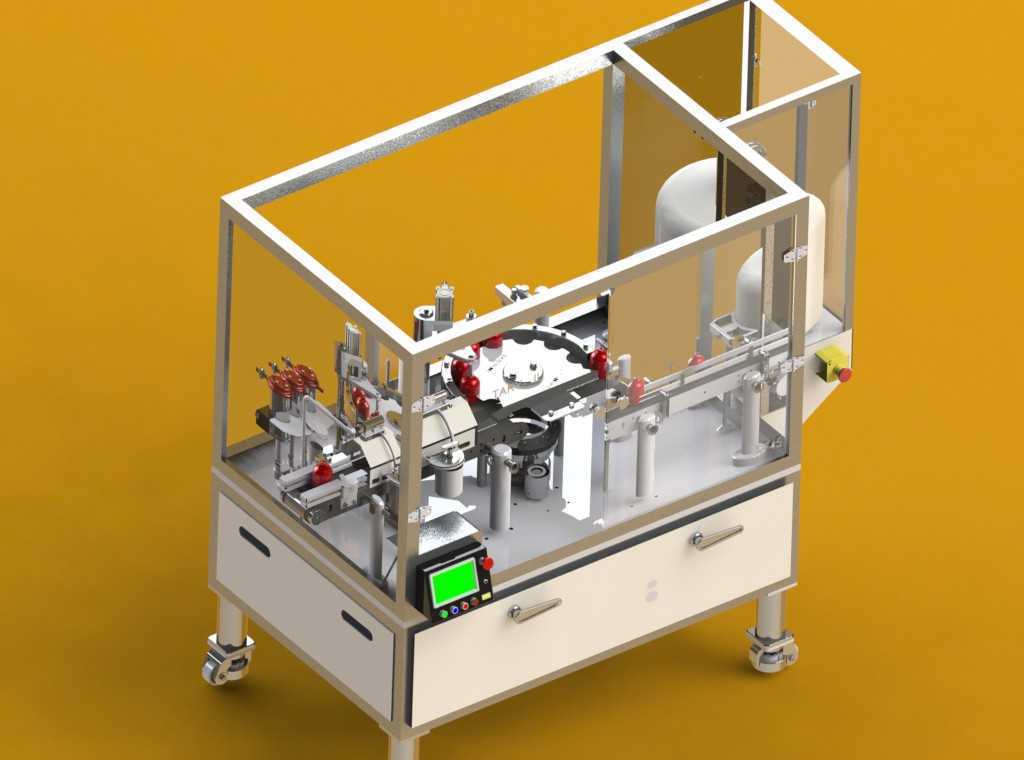

　　从结构设计逻辑来看，机架主体采用工业铝型材拼接框架，外围搭配透明亚克力防护门板，既满足设备运行时的安全防护要求，也能让运维人员直观观察内部工位运行状态，快速排查卡瓶、漏液等常见故障。底部采用带刹车的万向脚轮搭配可调支撑脚，设备移位时可通过脚轮快速转运，定位安装时旋转支撑脚即可完成水平调平，无需额外浇筑安装基础，对中小批量生产的车间布局调整十分友好。下柜体采用抽屉式结构设计，可容纳电气控制元件、气动管路接头、储液中转容器等附属部件，柜体侧面预留散热格栅与管路穿装孔位，兼顾布线整洁度与后期维护便利性。

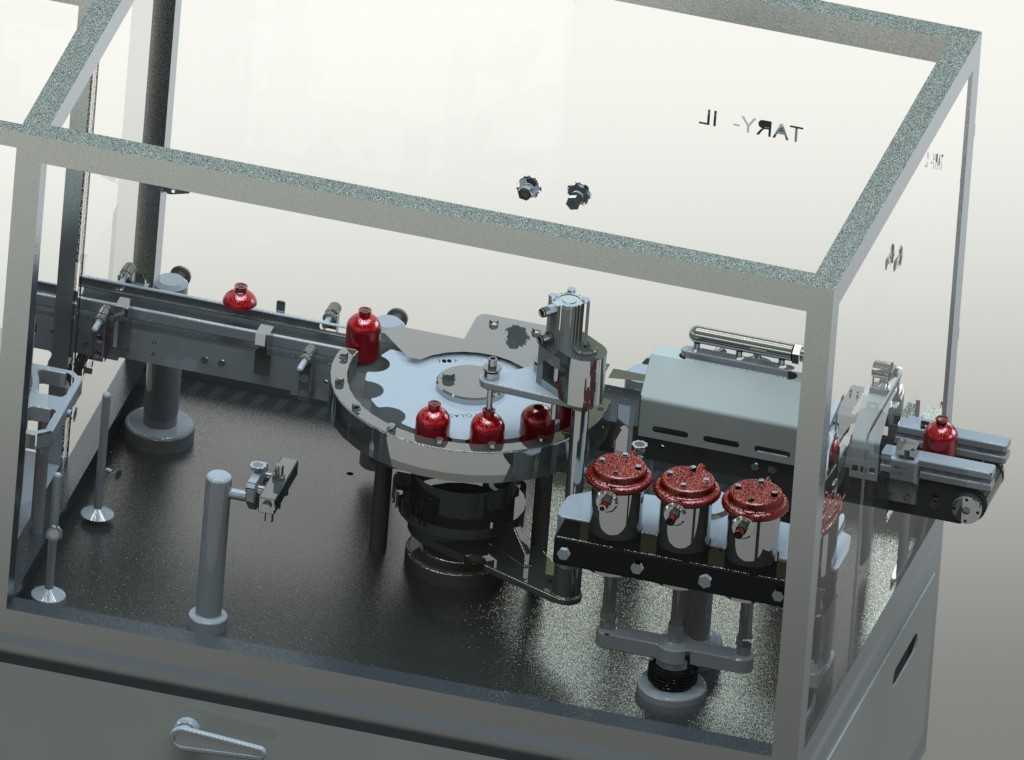

　　转盘组件作为核心送料载体，采用伺服电机搭配分割器驱动，可根据不同瓶型、灌装节拍调整转盘转动角度与停顿时间，工位定位精度可控制在±0.2mm范围内，保证灌装头与瓶口的同轴度要求，避免灌装过程中物料溅出污染瓶身。灌装头采用升降式结构设计，灌装时头端伸入瓶内近底部位置，随液位上升同步提升，可有效减少易起泡物料的泡沫产生，适配水剂、低粘度乳液等多种物料特性；每个灌装头配备独立的流量控制阀，可单独调整单头灌装量，抵消不同管路压损带来的灌装误差，整线灌装量误差可控制在±0.5%以内，满足多数行业的灌装精度要求。

　　设备操作端设置嵌入式触控显示屏与实体急停按钮，显示屏可实时显示各工位运行状态、当前灌装计数、故障报警点位等信息，参数调整可直接通过触控界面完成，无需拆解设备调整机械结构；急停按钮采用凸出于面板的设计，触发行程短，在出现卡瓶、漏液等异常情况时可快速切断设备动力源，保障操作安全。上料工位设置瓶体检测传感器，当空瓶未到位时对应灌装头自动停止出料，避免无瓶灌装造成的物料浪费与设备污染；出料工位设置导瓶栏栅，将完成灌装的满瓶平稳导入后端输送线，栏栅间隙可通过调整螺钉快速调整，适配不同直径的瓶体，换型调整时间可控制在30分钟以内。

　　从安装边界来看，设备整体长宽高尺寸控制在1200mm1000mm1600mm范围内，设备后侧预留200mm的管路与电气接线空间，左右两侧预留300mm的维护操作空间，即可满足日常运维与换型调整需求，对车间层高要求较低，常规标准厂房均可安装布置。气动系统采用集中供气布局，进气端设置三联件处理压缩空气中的水分与杂质，保证气动元件使用寿命；所有管路采用快插接头连接，管路沿铝型材框架内侧排布，通过线卡固定，避免管路外露造成的积尘与磕碰损坏。

　　在实际生产适配中，这套结构可通过更换灌装头规格、调整转盘定位工装，适配10ml-500ml规格范围的瓶体，单工位节拍最快可达1200瓶/小时，可满足中小批量生产的产能需求。设备框架的铝型材选型采用4040与4080系列标准型材，所有连接部位采用标准角件与螺栓紧固，无需焊接加工，后期若需拓展工位、调整结构，可直接拆解重组，降低设备迭代改造成本。防护门板采用可拆卸式铰链连接，门板与框架接触位置设置密封胶条，可减少灌装过程中挥发性物料的外泄，同时阻挡外部灰尘进入设备内部，满足有一定洁净度要求的生产场景。转盘下方设置接液盘，接液盘采用倾斜式设计，溅落的物料可沿斜面汇集到排液口排出，日常清洁时可直接擦拭或冲洗接液盘，无需拆解转盘组件，降低日常清洁维护的工作量。
