间歇传动用棘轮棘爪配合结构

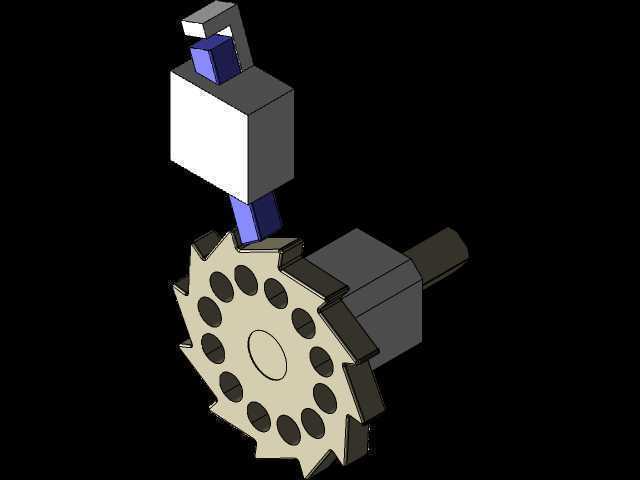

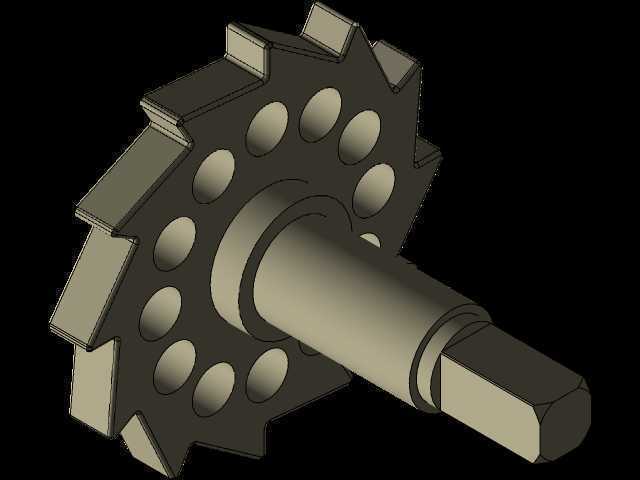

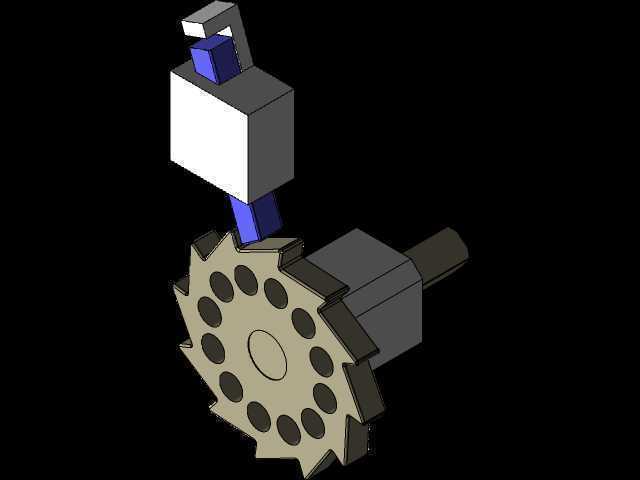

　　在各类需要实现单向间歇送进、止逆锁定、步进分度的机械装备中，棘轮棘爪结构是应用极为广泛的基础传动单元，从轻工包装线的间歇送料工位，到起重设备的止逆安全结构，再到机床进给系统的步进调节单元，都能见到这类结构的实际落地。这套棘轮机构的设计完全围绕实际工况的载荷传递需求展开，核心的棘轮轮体采用周向均匀分布的棘齿构型，齿形角度经过反复校核，既保证棘爪在弹簧推力作用下能顺利滑入齿槽完成啮合，又避免齿形过陡导致传动过程中出现棘爪滑脱、跳齿的问题，同时齿根位置做了圆弧过渡处理，减少应力集中，提升反复冲击载荷下的结构疲劳寿命。轮体中心设计有贯通的轴孔，用于和传动轴配合传递扭矩，轴孔周边均匀分布的减重孔，在不降低轮体整体结构强度的前提下，

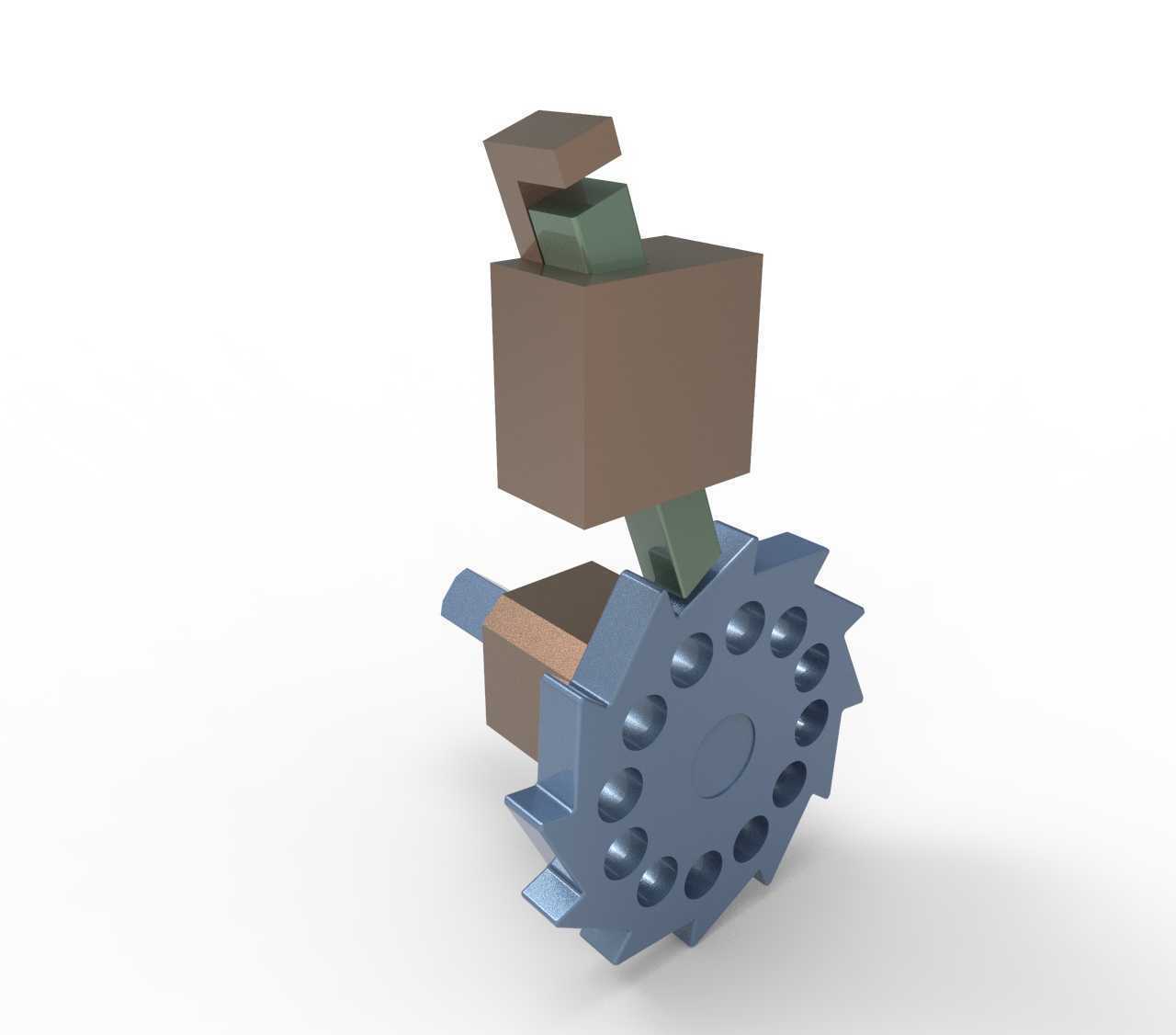

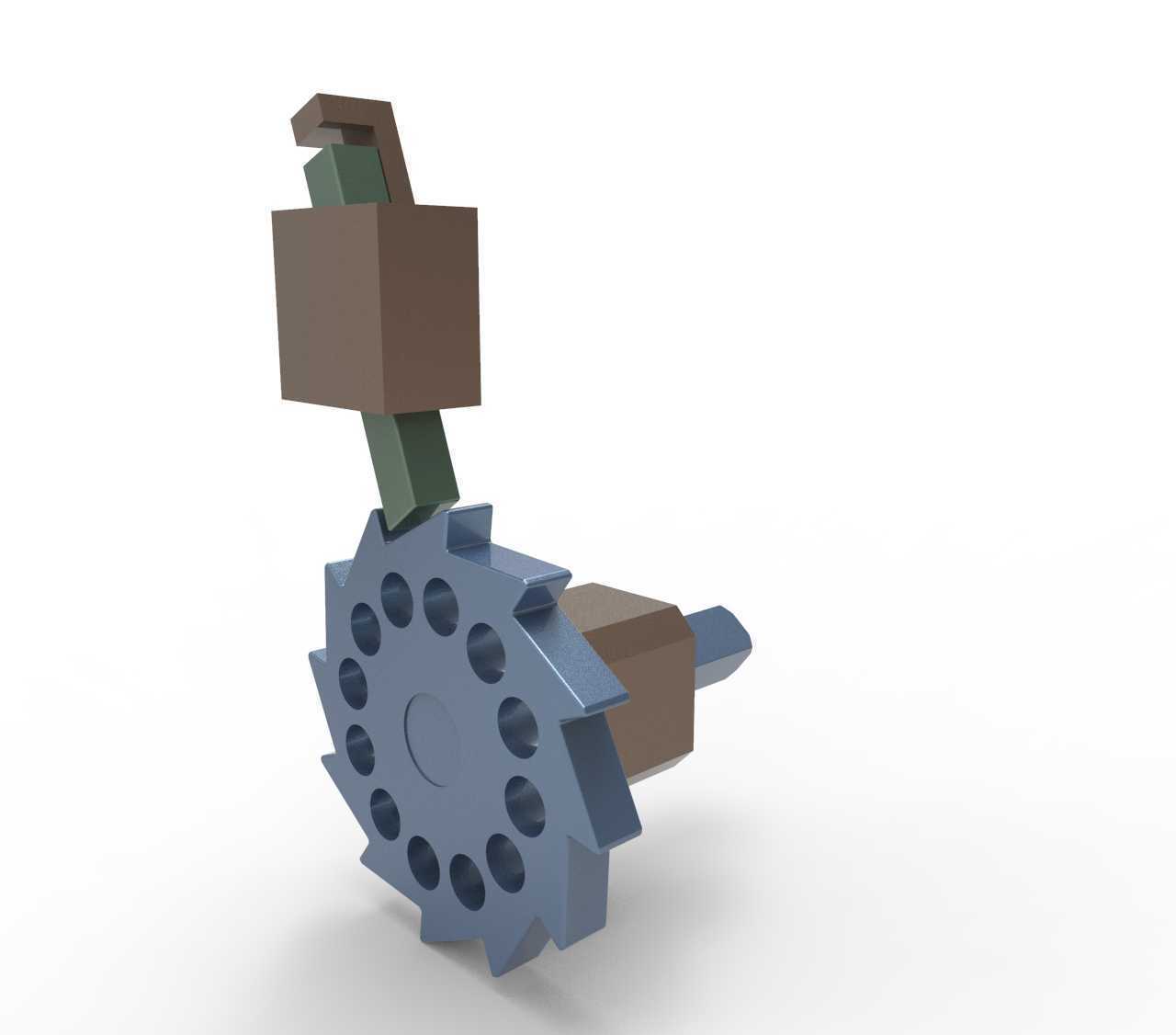

　　有效降低了转动惯量，让机构的启停响应更灵敏，也减少了不必要的材料消耗。配套的棘爪采用摆杆式安装结构，棘爪的工作端做了贴合齿面的斜角处理，和棘轮齿面的接触面积经过匹配设计，能将啮合过程中的接触应力控制在材料许用范围内，避免长期使用出现齿面压溃、磨损过快的问题；棘爪的安装基座预留了销轴安装位，可直接铰接在设备的固定机架上，基座上方预留了弹性元件的安装空间，可根据实际传动扭矩的大小匹配对应刚度的压簧或者拉簧，保证棘爪始终以稳定的压力贴靠棘轮轮面，不会因为设备运行过程中的振动出现意外脱开的情况。整套结构的安装边界做了充分的兼容性设计，棘轮的轴向定位可通过轴肩、轴用挡圈或者紧定螺钉完成，适配不同直径的常用传动轴规格，

　　棘爪基座的安装面设计为平面结构，可直接通过螺栓固定在设备的机架立板上，不需要额外加工复杂的安装位，降低了整机的装配难度。在实际应用场景中，这套结构可直接用于自动化生产线的工件步进送进机构，通过摆杆带动棘爪推动棘轮转过固定角度，实现工件的等距输送，每次送进的角度可通过调整摆杆的摆动行程灵活调整，适配不同规格工件的送进间距需求；也可作为绞车、提升设备的止逆机构使用，当提升载荷出现反向下坠趋势时，棘爪会立刻卡入棘轮齿槽，锁死转动轴，避免安全事故发生，这类应用场景下不需要额外配置驱动件，仅靠弹簧提供的贴合力就能完成自动锁止，可靠性远高于摩擦式的止逆结构。设计过程中充分考虑了不同工况的适配性，棘齿的模数可根据传递扭矩的大小做对应调整，

　　小模数版本可用于仪表、小型自动化设备的轻载分度场景，大模数版本可适配矿山、起重设备的重载止逆需求；棘爪和棘轮的配合间隙也预留了调整空间，装配时可通过调整垫片的厚度控制棘爪的啮合深度，既避免啮合过浅导致承载能力不足，也防止啮合过深出现棘爪卡滞、无法顺利滑出齿槽的问题。整套结构的运动逻辑简单可靠，没有复杂的冗余零件，日常维护只需要定期在铰接销轴位置加注润滑脂，检查弹性元件的预紧力即可，不需要复杂的调校工作，非常适合在各类工业装备中作为基础传动单元直接复用，能有效缩短整机的设计开发周期，减少非标结构的重复设计工作量。
