圆盘式工件有序排列输送机构

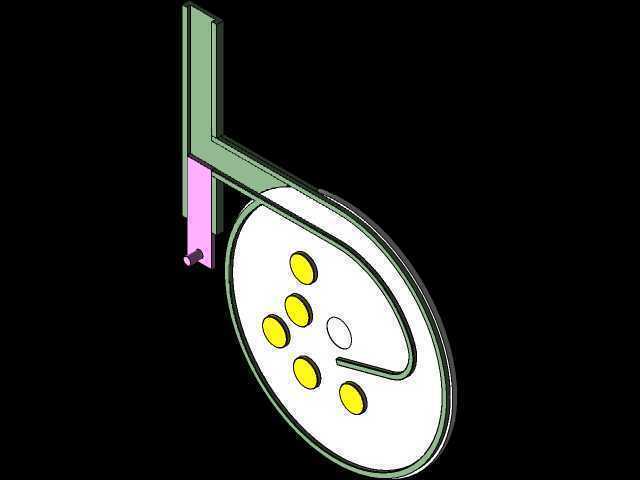

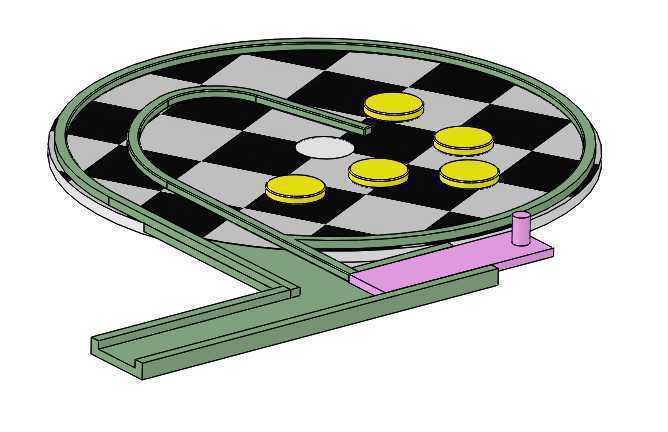

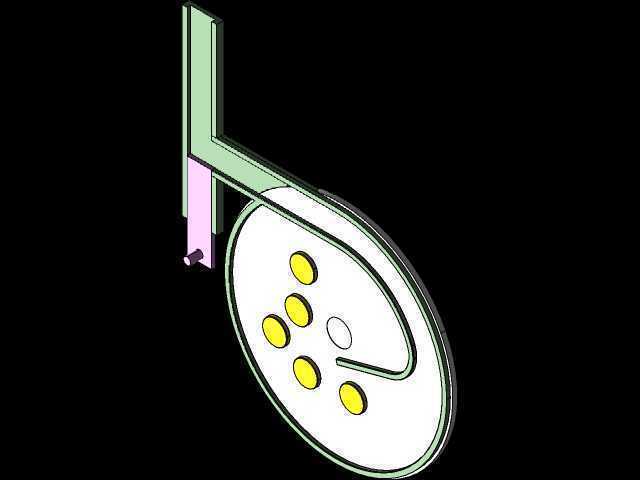

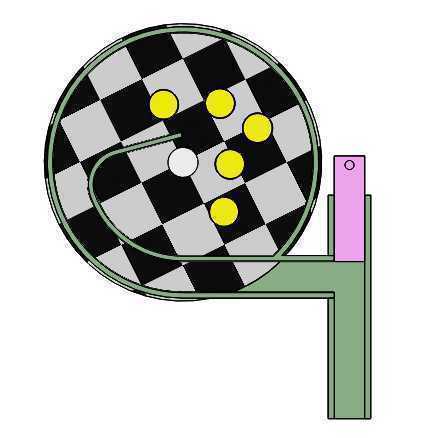

　　这套圆盘式工件排列机构，核心应用场景集中在小尺寸圆饼类工件的自动化上料工序，常见于电子元器件装配、小五金件冲压连线、食品包装前段理料这类需要将零散无序工件按固定姿态、固定间距输送到下一工位的产线环节，相比传统振动盘送料，这类带固定导向料道的圆盘排列结构运行噪音更低，对工件表面镀层、印刷标识的刮擦损伤更小，适配表面质量要求较高的薄型圆片工件输送。从实际功能来看，机构依靠圆盘的回转运动，带动放置在棋盘格盘面的圆饼状工件沿预设的弯曲导向料道移动，料道的宽度与工件直径做间隙配合，单边预留0.2-0.5mm的滑动间隙，既保证工件移动时不会卡滞，也能限制工件在输送过程中发生偏斜，当工件沿环形料道移动到直线出料段位置时，会顺着倾斜的直料道滑出，

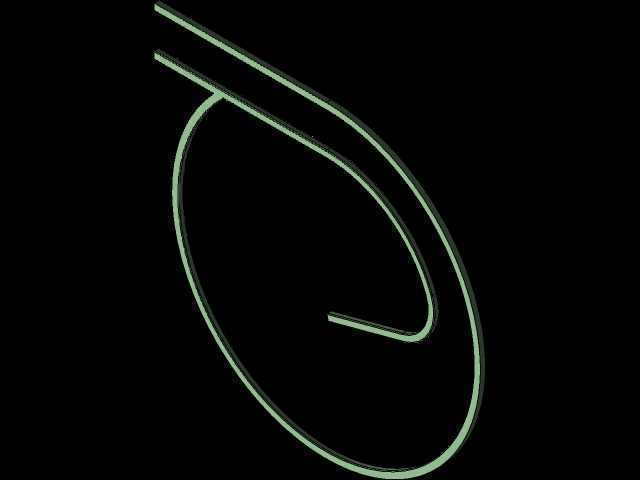

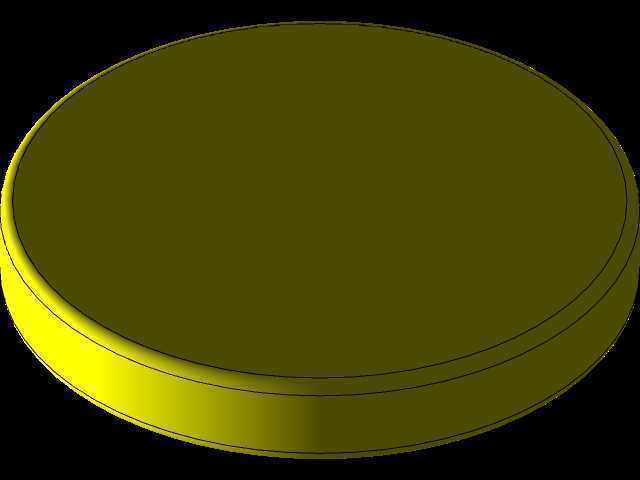

　　进入后续工位的接料结构，盘面侧边设置的粉色拨料组件，会在圆盘回转的对应相位介入，将滞留在料道入口的工件拨入导向轨道，避免出现空料、堵料的情况。设计阶段首先要明确输送工件的外形参数，本次适配的是直径20mm、厚度3mm的圆饼状工件，因此圆盘盘面的直径设计为300mm，盘面做黑白棋盘格的防滑纹理处理，增大工件与盘面的静摩擦力，避免圆盘转动时工件与盘面发生相对滑动导致送料节拍紊乱；导向料道采用厚度2mm的钣金折弯成型，料道内侧边缘做R1的圆角倒钝处理，防止刮伤工件侧边，料道的环形段曲率半径从内到外做渐变设计，入口段曲率半径较大，方便工件顺利滑入，靠近出料段的曲率逐步收窄，保证工件在移动过程中逐步调整到统一的输送姿态。安装边界方面，

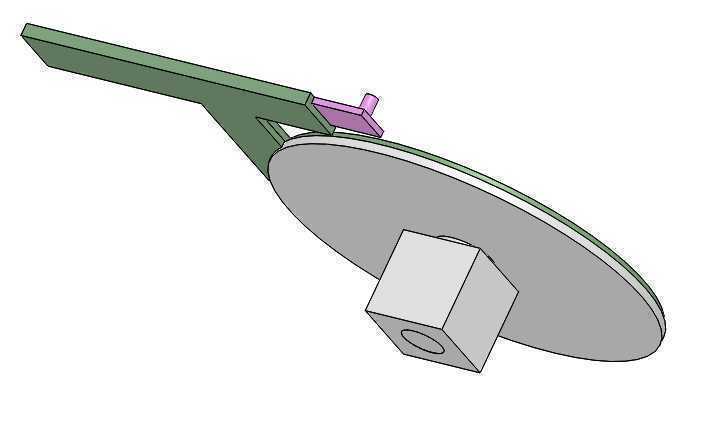

　　整个机构的安装基面为水平金属工作台面，圆盘的驱动轴从盘面中心垂直向下连接驱动单元，直料道的出料端高度比下一工位的接料平面高5mm，保证工件滑出时能平稳过渡，侧边的拨料组件通过L型支架固定在工作台侧边，拨块的下表面与盘面的间隙控制在1mm，既不会摩擦盘面，也能有效接触工件边缘完成拨料动作；整个机构的横向安装尺寸控制在400mm以内，纵向伸出长度为250mm，不会占用过多产线安装空间，适配现有多数小型自动化装配线的工位间距要求。结构细节上，料道的拼接位置做错位避让设计，避免接缝处出现凸起卡滞工件，圆盘的边缘做围边处理，防止工件在回转离心力作用下从盘面滑落，直料道的末端做微扩口设计，方便工件顺利对接后续的分料或者检测工位；

　　在实际调试过程中，需要根据工件的实际重量调整圆盘的回转速度，重量较轻的工件转速控制在10-15r/min即可，重量稍大的工件可适当提升转速保证送料效率，同时要保证盘面的水平度误差不超过0.1mm/m，避免工件在盘面上因为倾斜出现自主滑动打乱排列节奏。这类排列结构相比传统的直线振动送料，没有高频振动部件，长时间运行的紧固件松动风险更低，维护时只需要定期清理盘面与料道缝隙的杂物，检查拨块的磨损情况即可，运维成本更低，同时针对不同直径的圆饼类工件，只需要更换对应宽度的导向料道、调整拨块的伸出长度，就能快速完成换型，适配多品种小批量的生产场景。
