带同步带传动的无杆气动执行机构

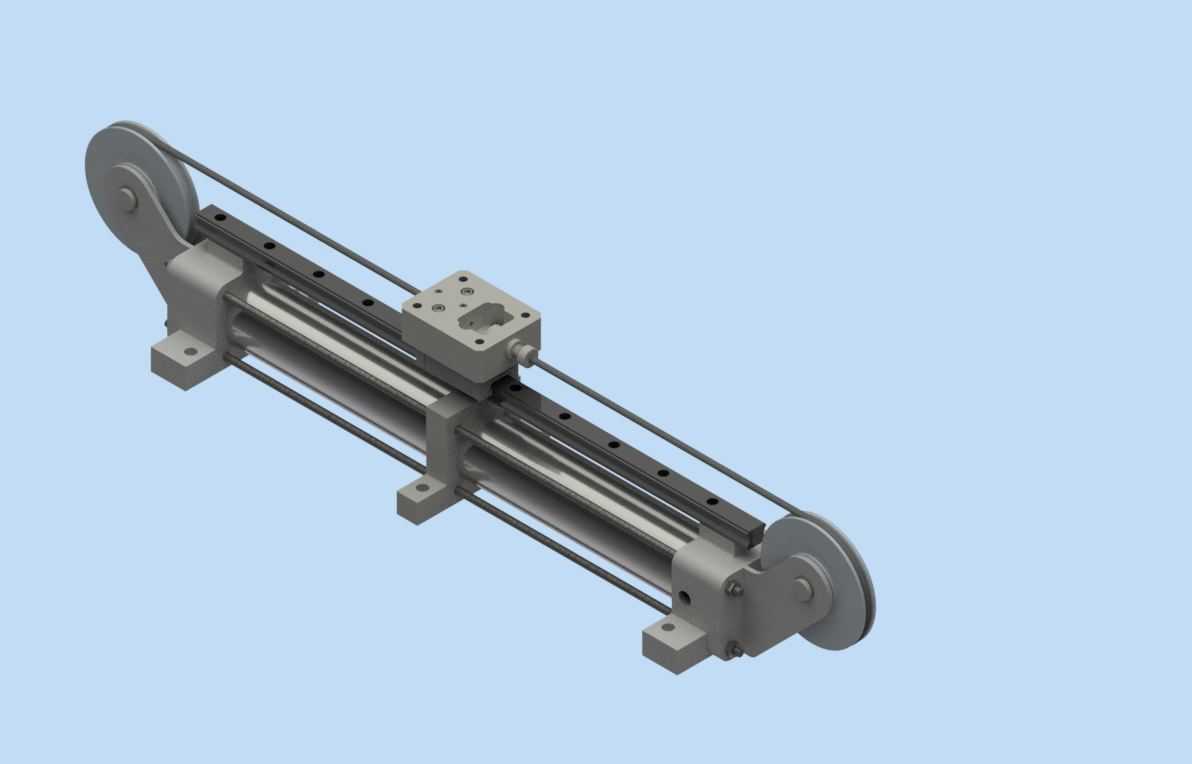

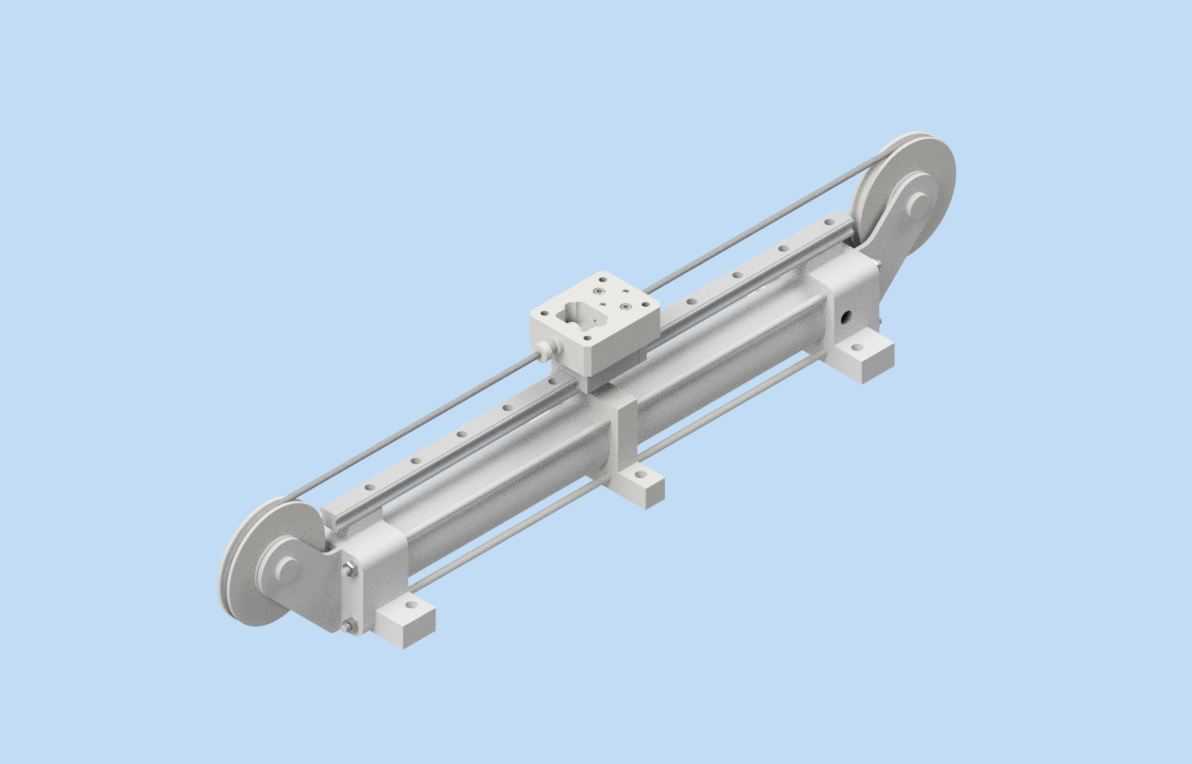

　　这款带同步带传动结构的无杆气动执行机构，在常规磁耦式、机械式无杆气缸的基础上做了结构拓展，两端集成了同步带轮安装位，通过横跨缸体长度方向的同步带与滑台负载端做刚性连接，可在气动驱动滑台做直线往复运动的同时，将滑台的运动行程通过同步带做同步输出，适配需要同步触发外部行程开关、联动外部轻载机构、做位置同步反馈的自动化产线场景，常见于电子元器件分拣线的物料横移工位、小型包装设备的推料工位、非标检测设备的探针移送工位，相比普通无杆气缸，不需要额外在滑台侧加装外置的同步带传动模组，整体集成度更高，安装时占用的设备横向空间更小。从结构设计逻辑来看，缸体主体采用硬质阳极氧化铝型材挤压成型，型材截面自带标准安装槽位，不需要额外做安装面的二次加工，

　　缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，可保证内部活塞往复运动时的密封件磨损量控制在合理区间，长期运行不会出现内泄导致的推力不足问题。两端的端盖采用压铸铝合金材质，集成了同步带轮的安装轴位、气路接口、缓冲调节螺钉安装位，端盖与缸筒的连接采用内六角螺钉拉紧，配合端面的O型密封圈做静密封，可承受1.0MPa的工作气压无泄漏。滑台部分采用分体式结构，下部的活塞连接座与缸内活塞做刚性连接，上部的负载安装面加工有标准的螺纹孔阵列，可直接适配不同规格的工装夹具安装，滑台与缸体接触的两侧镶嵌有自润滑工程塑料导向条，不需要额外加注润滑脂即可长期保持低摩擦阻力的滑动状态，同时可承受一定的侧向弯矩，避免滑台运动过程中出现卡滞。

　　两端的同步带轮采用工程塑料与金属嵌件注塑成型，金属嵌件内孔与安装轴之间装有微型滚珠轴承，转动阻力小，同步带采用聚氨酯内加钢丝芯的材质，拉伸变形量小，可保证滑台运动时同步带传动的位置精度，同步带的张紧可通过端盖上的张紧螺钉调节，不需要拆解整个缸体即可完成张紧度调整，后期维护十分便捷。安装边界方面，这款执行机构的缸体宽度、高度尺寸与同行程的常规无杆气缸保持一致，底部的安装孔位完全兼容常规无杆气缸的安装尺寸，设备改造替换时不需要重新加工安装板，两端的气路接口采用标准G1/8内螺纹，可直接适配常规的气动快插接头，滑台上部的负载安装螺纹孔为M5规格，可承载的最大侧向负载相比同缸径普通无杆气缸提升约15%，

　　因为同步带结构可分担一部分滑台的侧向受力，避免活塞密封件承受额外的偏载。在实际选型应用时，需要注意该结构的无杆气缸因为两端加装了同步带轮组件，整体的总长度比同行程的普通无杆气缸长约40mm，在做设备布局时需要预留出两端的安装空间，同时同步带部分需要避免接触切削液、润滑油等有机液体，防止同步带材质被腐蚀出现断裂，在多粉尘的工况下使用时，可在同步带外侧加装简易的防尘护罩，避免粉尘进入同步带与带轮的啮合面导致传动卡顿。该执行机构的运动速度可通过两端的节流阀调节，调节范围在50-500mm/s，低速运行时不会出现爬行现象，因为导向条的自润滑特性可保证滑台运动的平顺性，两端的缓冲装置采用可调气缓冲结构，当滑台运动到接近行程端点时，缓冲柱塞会提前封死主排气通路，通过节流排气实现平滑减速，避免高速运动时的端点撞击，可有效降低设备运行的噪音，同时延长气缸的使用寿命。
