造纸生产线末端工序用轧辊结构

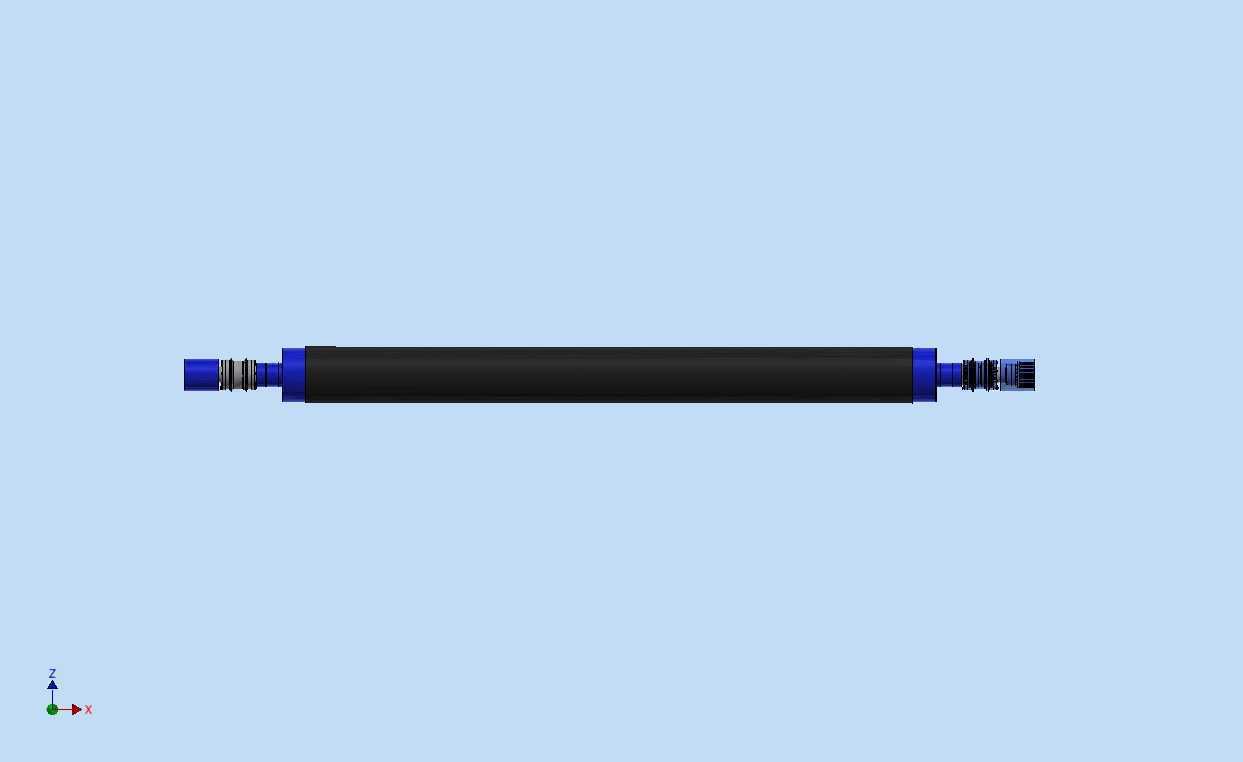

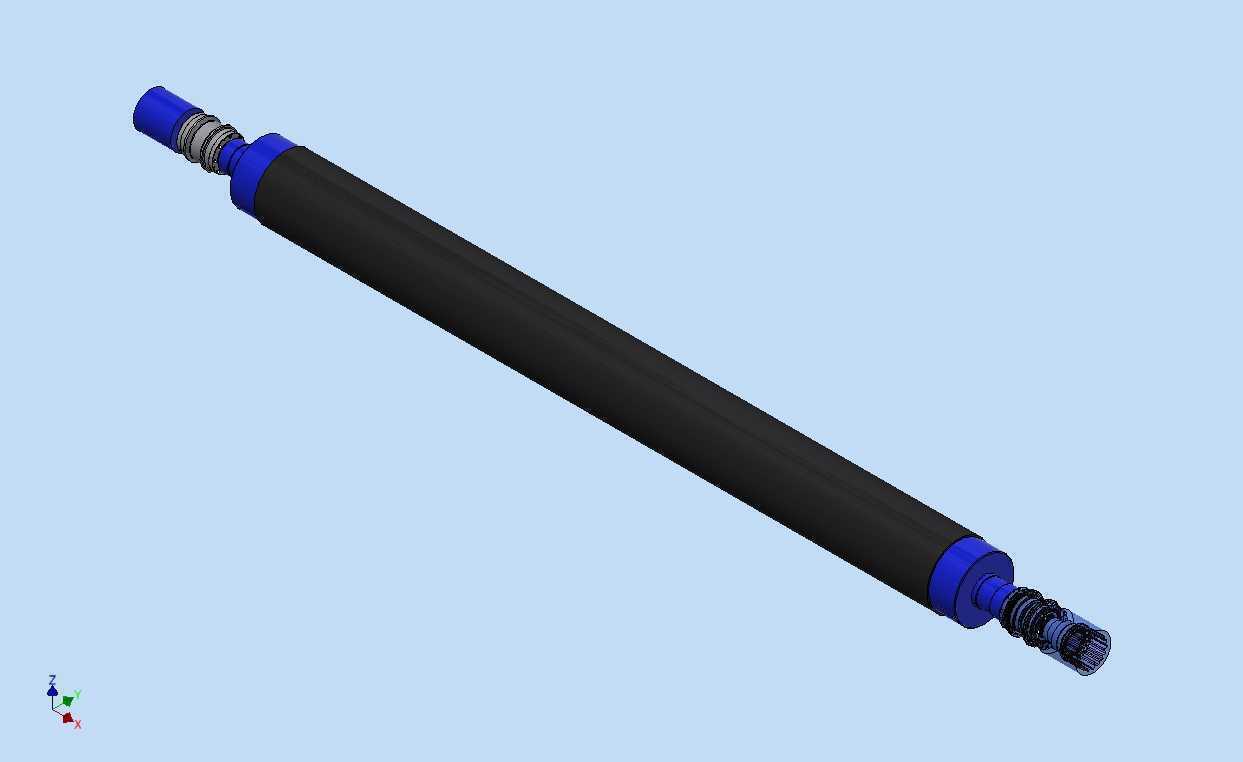

　　在造纸生产线的成纸末端工序段，轧辊是直接决定成纸紧度、表面平整度与幅宽方向厚度一致性的核心执行部件，不同于压榨段高线压轧辊，该款轧辊的工作场景集中在纸幅完成烘干、表面施胶或软压光后的收尾整饰环节，线压控制区间更偏向中低载荷，核心作用是对经过前段工序的纸幅做最终的舒展与压实，消除纸幅表面因烘干产生的细微翘曲，同时将纸幅平稳导送至卷取工位，避免纸幅在进入卷取前出现褶皱、跑偏或局部张力不均的问题。从结构设计逻辑来看，该轧辊采用了三段式轴头配辊身主体的装配结构，辊身主体为长圆柱结构，表面做了硬质包覆处理，避免长期与纸幅摩擦出现表面划痕，两端轴头与辊身采用过盈配合加周向定位销的连接方式，保证高速运转下辊身与轴头的同轴度，

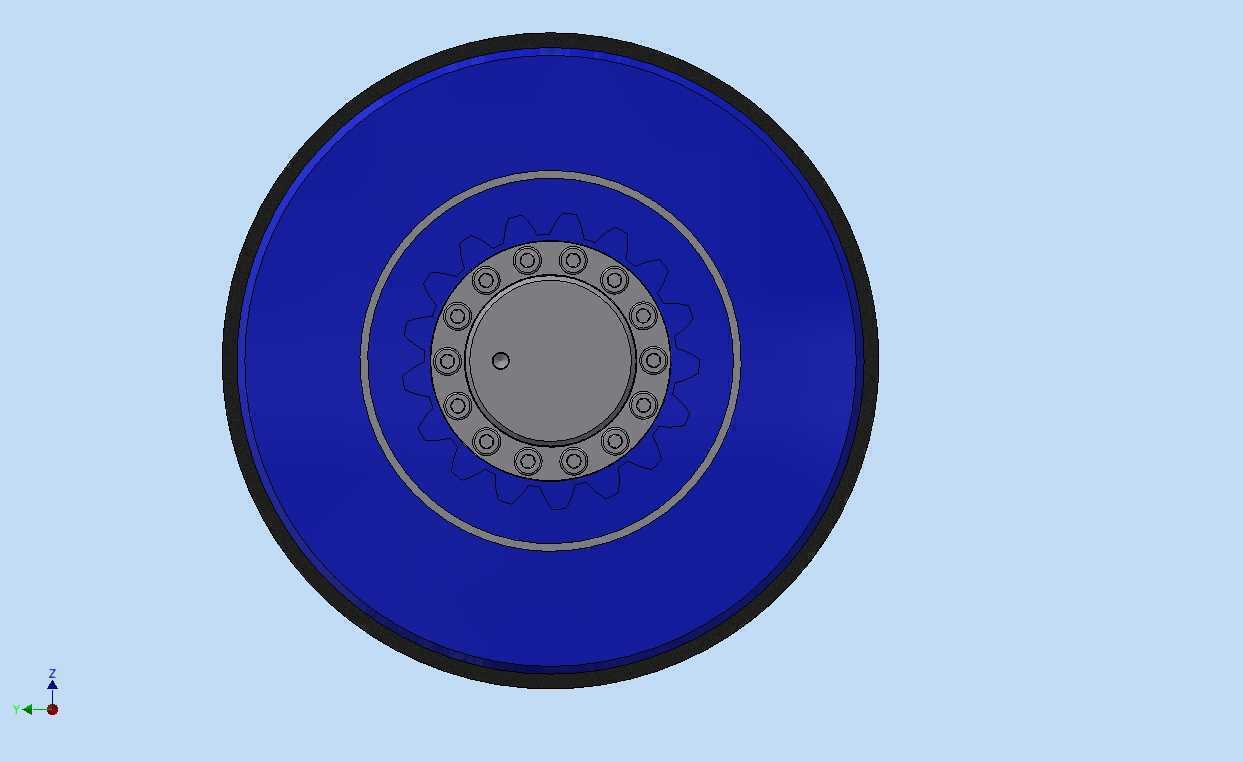

　　不会出现偏心跳动的问题。两端轴头分别设计了轴承安装位、密封件安装槽与传动连接段，其中操作侧轴头预留了手动盘车的卡位，方便设备检修时手动转动辊体排查表面异物，传动侧轴头加工有键槽与锁紧螺纹位，可直接与联轴器或减速箱输出轴连接，传递运转扭矩。安装边界方面，该轧辊的总长适配常规幅宽文化纸、包装纸生产线的机架安装间距，两端轴承位的直径与常用调心滚子轴承的安装尺寸匹配，无需额外加工定制轴承座即可直接替换同规格旧辊，辊身的径向跳动公差控制在0.02mm以内，保证整幅纸幅受力均匀，不会出现局部压力过大导致的纸幅压溃或压力不足导致的整饰效果差的问题。在功能特性设计上，该轧辊两端设置了弹性缓冲结构，可在纸幅出现接头或厚度突变时产生微小的径向退让，

　　避免硬接触导致的辊面损伤或纸幅断裂，轴头位置的密封结构采用双唇口密封圈，可有效阻挡造纸车间内的纸毛、水汽进入轴承腔，延长轴承的维护周期，减少日常运维的工作量。实际选型适配时，需要注意该轧辊的工作转速匹配生产线的设计车速，辊面的硬度适配所生产纸种的整饰压力要求，安装时需要保证轧辊与相邻导辊、卷取辊的平行度，平行度误差需控制在0.05mm/m以内，否则会导致纸幅跑偏、张力不均的问题。建模过程中对辊身的圆柱度、轴头各台阶的同轴度、安装位的尺寸公差都做了严格的参数化定义，所有配合尺寸都预留了合理的公差带，可直接用于工程图转化或零部件加工参考，两端的锁紧螺母、密封件、轴承位的结构都按照实际工业标准件的安装尺寸搭建，不存在结构干涉或装配间隙不合理的问题，可直接导入装配体完成整线的虚拟装配校验，验证与周边机架、传动部件、防护部件的位置匹配度，提前排查安装干涉问题。
