无机械密封侧装驱动罐式搅拌设备结构

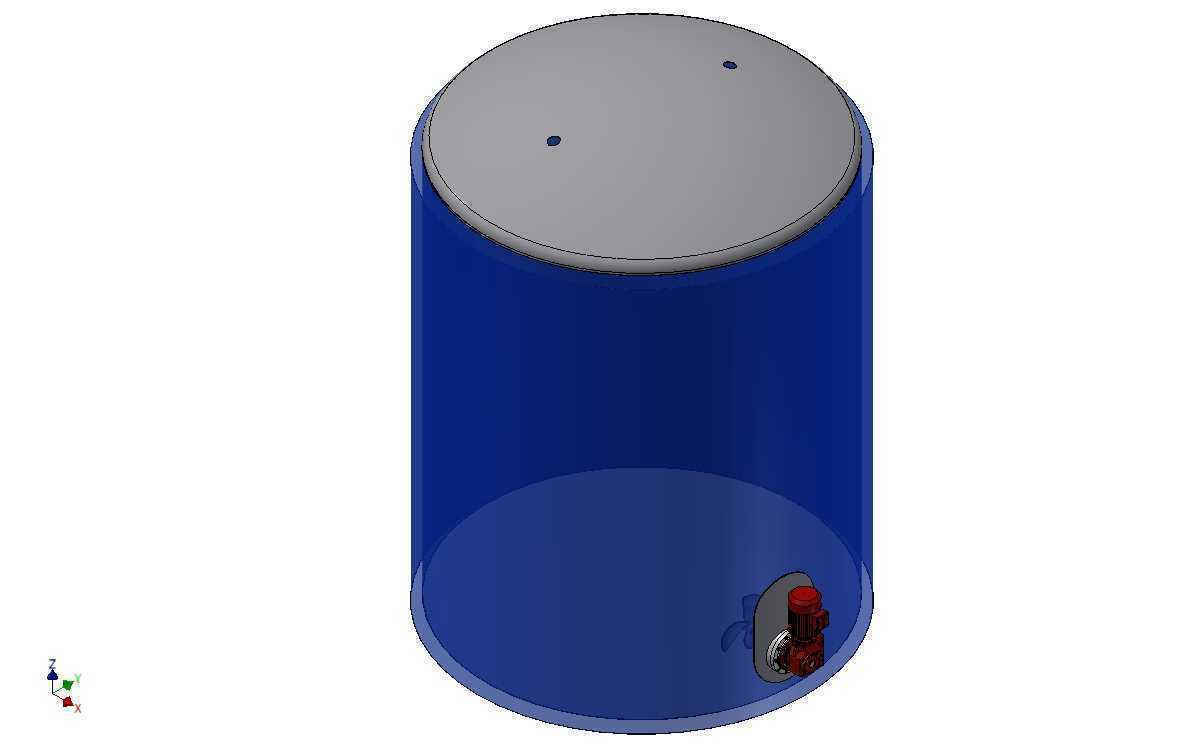

　　在精细化工、食品配料、中小型水处理药剂调配的生产场景里，这类无机械密封的侧装驱动罐式搅拌布局，一直是低粘度介质混合工序里性价比极高的选型方向。不同于顶入式搅拌需要在罐顶预留安装工位、占用罐顶操作空间的设计，这套结构将搅拌驱动组件布置在罐体下部侧壁位置，首先解决了部分车间净空不足、罐顶需要布置人孔、进料管线、除尘附件时的空间冲突问题，尤其适合老车间改造时，原有罐顶预留接口不足、无法新增顶搅拌安装位的工况。从实际使用场景来看，这类结构主要适配常压工况下的水基溶液、低粘度悬浮液、酸碱中和药剂的混合搅拌，因为取消了传统侧搅拌必须配置的机械密封组件，从根源上避免了密封件磨损泄漏、密封面需要定期更换维护、密封冲洗系统额外配管的问题，对于没有有毒易挥发介质、允许搅拌轴穿罐位置存在微量渗漏或者采用填料简易密封的工况，能大幅降低设备的全生命周期维护成本。从设计思路层面拆解这套结构，首先罐体采用立式圆筒形结构，罐顶为平盖设计，平盖上仅预留两个小型工艺接口，可用于进料、排气或者安装液位检测附件，平盖与罐身采用满焊连接，保证罐体的结构刚性，罐体底部为标准椭圆形下封头？不对，图中可见罐体下部为圆弧过渡的平底结构？不，仔细看模型的罐体下部是圆弧收底的结构，这种罐底设计能减少罐内介质的滞留死角，配合侧装搅拌器的流场推送，能让罐内介质形成沿罐壁圆周方向的循环流，不会在罐底中心位置形成沉积死区。侧装的驱动组件直接固定在罐体侧壁的焊接法兰座上，驱动端的搅拌桨叶伸入罐内，

　　桨叶的安装角度经过流场校核，转动时能推动介质沿罐壁做周向运动，同时带动介质上下层形成对流，避免轻组分浮在液面、重组分沉在罐底的分层问题。在安装边界的设计上，这套结构的罐体直径与高度比例控制在1:1.2左右，属于矮胖型罐体设计，相比高瘦型罐体，侧装搅拌的桨叶作用半径能覆盖更多的罐内截面，不需要加长搅拌轴长度，也就避免了长轴转动时的挠度变形、轴端跳动问题，不需要额外设置中间轴承支撑，进一步简化了罐体内部的结构件，减少了物料挂壁、清洁困难的问题。驱动组件的安装位置距离罐底的高度控制在罐身总高度的1/6处，这个高度既能保证桨叶完全浸没在最低工作液位以下，避免启动时桨叶露空造成的负载波动、介质飞溅，又能让桨叶推送的液流刚好扫过罐底区域，

　　带动底部沉积的物料向上循环。罐顶的两个小型接口对称布置在平盖的直径方向，距离中心的位置预留了足够的操作空间，后期如果需要加装进料管、温度传感器或者小型加料口，不需要对罐顶结构做大规模改动。从结构细节来看，罐体侧壁的驱动安装座采用加厚钢板焊接，焊接位置做了局部补强，避免驱动组件运行时的振动传递到罐壁造成焊缝疲劳开裂，驱动组件与安装座之间采用螺栓连接，后期如果需要更换驱动或者桨叶，不需要破坏罐体结构，只需要拆卸连接螺栓就能将整套驱动组件从侧壁抽出，维护操作的便利性远高于顶装搅拌需要搭设脚手架、从罐顶拆卸吊装的作业流程。另外，这种无机械密封的结构设计，因为没有精密密封面的配合要求，对安装时的同轴度公差要求比传统密封型侧搅拌低30%左右，

　　现场安装时不需要反复调整驱动的对中精度，能缩短现场安装调试的周期，对于中小型生产装置的快速搭建非常友好。在实际选型适配时，这套结构的工作转速通常控制在100-300rpm区间，适配的介质粘度范围最高可以到500cP，完全能满足多数水处理药剂复配、食品行业糖水调配、化工行业稀溶液中和反应的搅拌需求，因为没有机械密封的摩擦损耗，驱动电机的负载效率比同功率的密封型搅拌高8%左右，长期运行的能耗也有一定优势。需要注意的是，这套结构因为没有可靠的轴封设计，不适用于承压罐体、有毒有害介质、易挥发易燃易爆介质的搅拌工况，仅能在常压敞口或者微正压、介质无危害泄漏风险的场景下使用，设计时也可以根据实际需求在轴穿罐位置加装简易填料密封，进一步减少微量渗漏的可能，同时不会大幅增加结构复杂度和维护成本。从建模的细节来看，这套模型完整还原了罐体、罐顶、侧装驱动组件的装配关系，所有安装接口的位置、补强结构的尺寸都做了准确还原，结构工程师在做同类项目设计时，可以直接参考这套布局的尺寸比例，调整罐体容积、桨叶参数来适配具体的工艺需求，也可以基于这个基础结构，拓展增加罐底出料口、侧壁液位计接口、罐顶人孔等附件，快速完成定制化的搅拌罐体设计。
