造纸工况用穿透式刀闸阀结构设计

　　做造纸线流体配套设计快十二年，经手的浆管截断阀没有一百也有八十，最容易出问题的就是制浆段到流送段的中浓浆管路，普通闸阀用不了三个月就会被纤维、填料渣卡得关不严，这款刀闸阀的结构就是专门冲着这类高固含、带纤维介质的截断需求做的。先从安装边界说，阀体采用对夹式法兰连接结构，两端法兰的螺栓孔完全匹配PN10压力等级的管路法兰标准，安装时不需要额外加工过渡法兰，阀体流道是全通径设计，内径和对接管路的通径完全一致，不会出现台阶挂纤维的问题，这点比很多缩径结构的刀闸阀实用太多——之前踩过缩径阀的坑，浆流在缩径位置形成涡流，纤维缠在台阶上，半个月就堵了半管，拆检的时候掏出来的纤维团快有半米长。

　　再看核心的闸板结构，采用的是薄型刀型闸板，密封面堆焊了硬质合金层，边缘做了45度的切削刃口，关闭的时候闸板像切刀一样直接切断管路里的纤维团、纸浆渣，不会像普通闸阀那样把杂物挤到密封面之间造成密封失效。闸板的导向结构做了加长设计，从阀体密封位置一直延伸到上部支架位置，两侧的导向条采用耐磨铜合金材质，间隙控制在0.1mm到0.15mm之间，既保证闸板上下动作不卡涩，又能避免闸板受介质侧压出现变形偏移，这点在处理12%浓度以上的中浓浆时特别重要，中浓浆的侧向推力比清水大很多，之前用的短导向刀闸阀，开阀的时候闸板被浆压顶得偏斜，直接把阀杆顶弯过两次。

　　上部的密封结构采用了多层填料叠加的设计，最下层是聚四氟乙烯刮污环，紧贴闸板表面，每次闸板提升的时候，刮污环会把附着在闸板表面的纸浆纤维、填料渣全部刮下来，避免杂物被带到填料腔里磨损密封填料，往上依次是丁腈橡胶密封层、芳纶编织填料层，最上面用填料压盖压紧，压紧螺栓采用对称布置的双螺栓结构，调整的时候可以对称拧紧，避免压盖偏斜造成填料磨损不均。之前用的单填料结构刀闸阀，经常出现闸板带浆漏到外面的情况，车间地面天天要冲，换了这种带刮污环的多层填料结构之后，连续运行六个月都没出现过外漏。

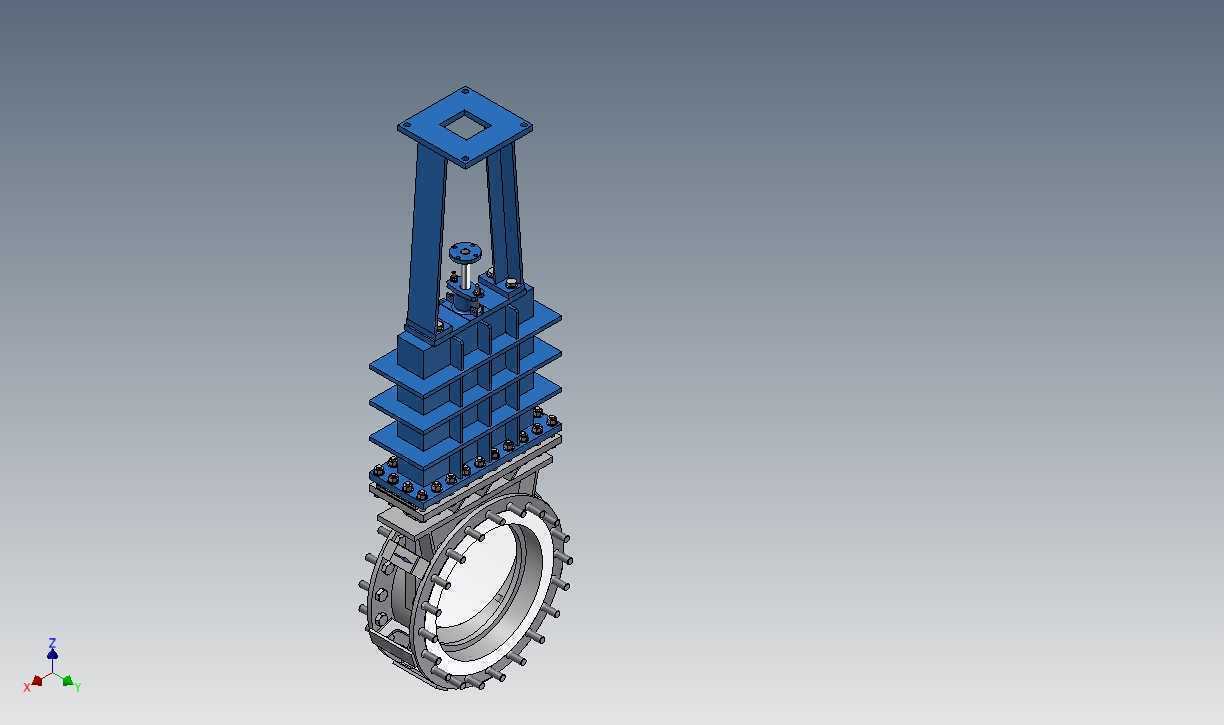

　　驱动支架采用的是方钢焊接的门型结构，刚性比槽钢焊接的支架好很多，支架顶部的安装法兰可以适配手动、气动、电动三种驱动头，这次模型里配的是手动驱动结构，手轮通过阀杆螺母带动阀杆做升降动作，阀杆采用梯形螺纹，传动效率比普通三角螺纹高30%左右，开关的时候不需要太大的操作力，哪怕是DN300以上的大口径规格，一个操作工用普通加力杆就能完成开关动作。支架上还预留了行程指示杆的安装位置，装了指示杆之后，在地面就能直观看到阀门的开关位置，不用爬到管架上去摸阀位，巡检的时候省了很多事。

　　实际应用场景里，这款阀门除了用在造纸的制浆、流送、白水回收管路，还可以用在矿山的尾矿输送、污水处理的污泥管路、电厂的灰渣水管路，只要是带固体颗粒、纤维的介质截断工况，都能适配。设计的时候特意把阀体底部的凹槽做了斜面排渣结构，不会像普通刀闸阀那样在阀底存渣，很多刀闸阀用久了关不到位，就是因为阀底积了渣，闸板落不到位，斜面结构可以让介质流动的时候把积渣直接冲走，不需要定期拆阀清渣。另外阀体的密封座采用可更换结构，密封面磨损之后，不需要把整个阀门从管路上拆下来，只要松开压盖螺栓就能更换密封座，现场维护的时候能省至少三分之二的停机时间，之前换整阀要停四个小时的管路，换密封座四十分钟就能搞定，对连续生产的造纸线来说，这点停机时间的差异直接影响产能。

　　建模的时候特意把所有配合间隙都按实际加工公差做了还原，比如闸板和导向条的间隙、填料腔的配合尺寸、法兰螺栓孔的位置度，都符合实际加工的精度要求，不管是做结构受力仿真，还是做装配干涉检查，都能直接用，不会出现模型和实际加工件对不上的问题。之前很多网上下载的阀门模型，法兰孔位置都是错的，装到管路模型里螺栓穿不上，还要自己重新改，这个模型的连接尺寸全部按现行的阀门行业标准做的校核，直接调用到管路装配里就能用。
