四合一排气歧管结构三维设计作品

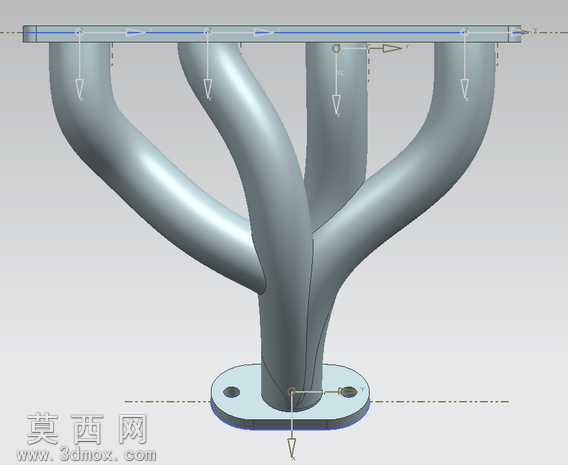

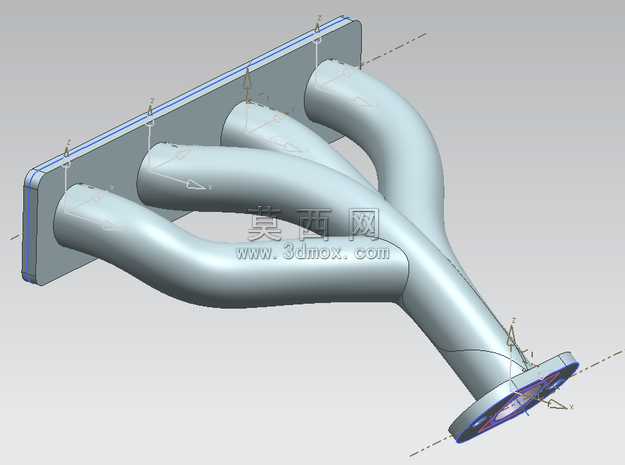

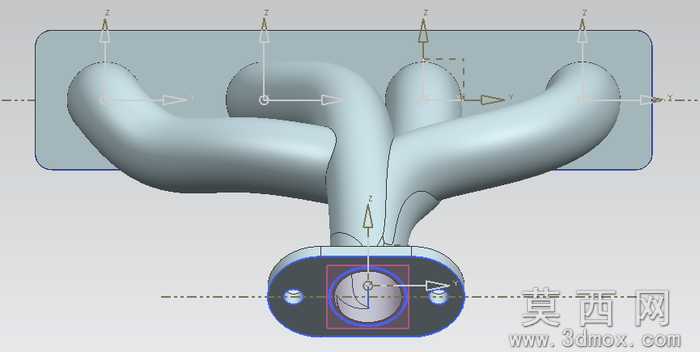

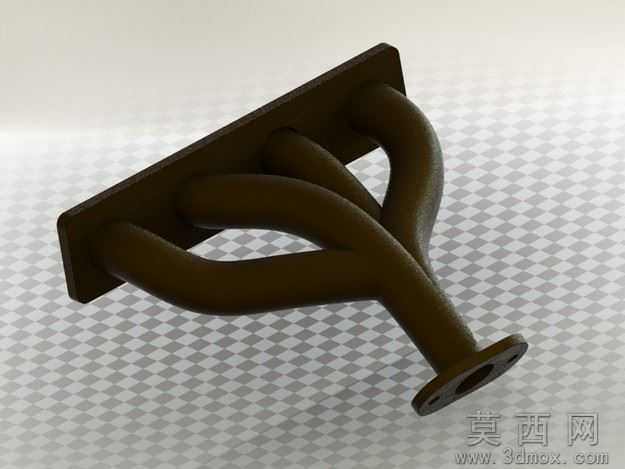

本作品为四合一汇合式排气歧管的三维建模设计成果，建模阶段以排气系统的流体汇合逻辑为核心设计依据，首先确定两端法兰的安装基准：进气端采用矩形法兰结构，预留四个对应气缸排气口的连接位，出气端采用圆形法兰结构，对接下游排气总管的安装接口。建模过程中先绘制各分支管路的中心走线路径，充分考量各分支管路的长度均衡性，避免不同气缸排气路径长度差异过大导致的排气干涉、排气回压不均问题，管路弯曲段全部采用大曲率顺滑过渡设计，减少排气流通阻力，避免气流在弯折处形成紊流、涡流，提升排气顺畅度。分支管路与主管路的汇合区域采用渐变式融合结构，让四路气流能够平缓汇入主管，避免气流对冲产生的能量损耗与振动噪音。模型的壁厚设计参考铸造工艺的成型要求，整体壁厚保持均匀一致，避免壁厚突变导致的铸造缩孔、应力集中问题，两端法兰面均预留了标准螺栓连接孔位，孔位位置严格匹配对应安装接口的尺寸公差要求，保证实际装配时的对位精度。材质渲染阶段采用铸铁材质的视觉表现，还原排气歧管实际生产中常用的球墨铸铁材质质感，表面做哑光粗糙处理，还原铸造件的原生表面肌理，同时对管路的弯折处、汇合处做光影强化处理，清晰展现内部流道的走向逻辑与结构衔接关系。整个模型的结构设计兼顾流体力学性能、结构强度、工艺可行性，既满足排气系统的功能需求，也符合铸造生产的工艺要求，可用于排气系统的结构验证、流体仿真分析、装配干涉检查等场景，为后续的工程化落地提供精准的三维数据支撑。
