离心泵闭式叶轮三维结构设计

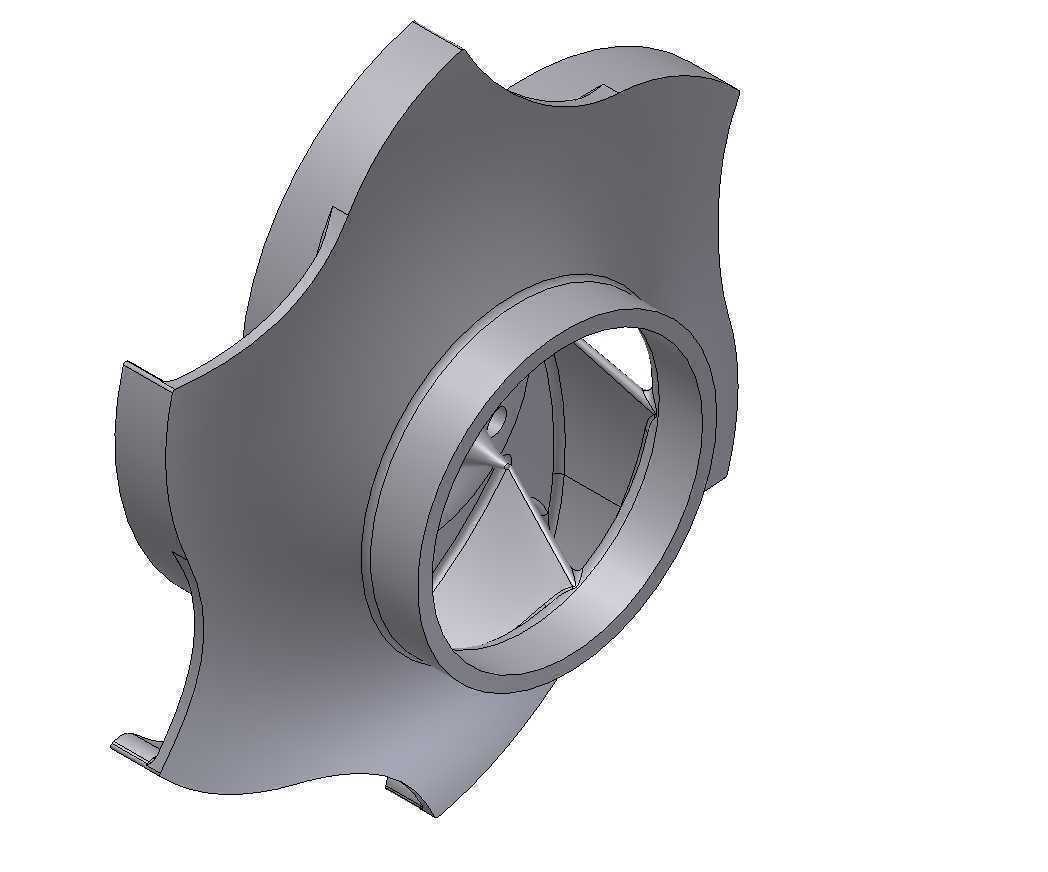

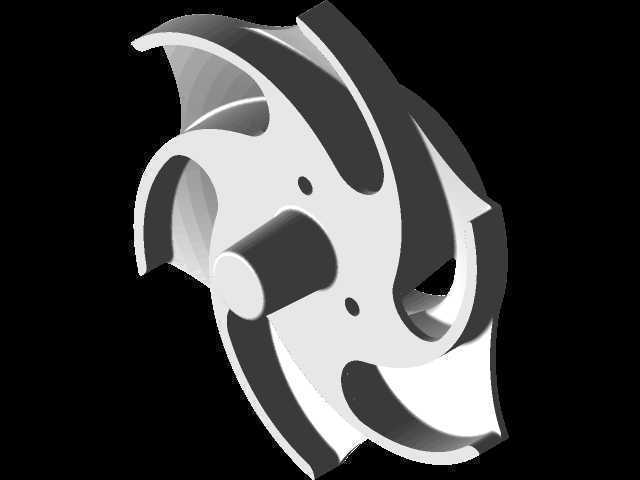

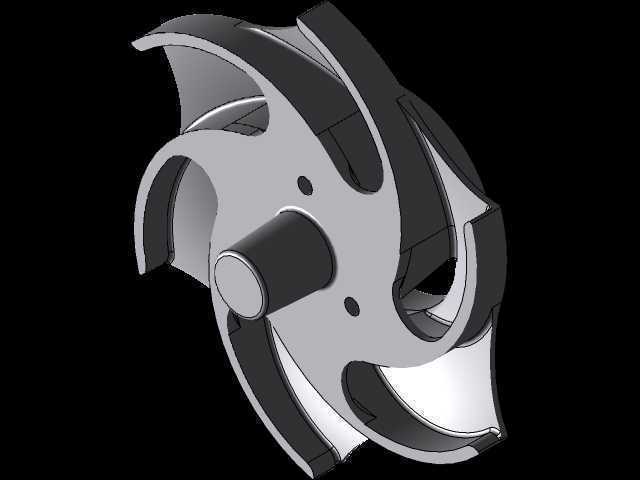

　　在流体输送系统的核心部件设计中，叶轮作为离心泵唯一的做功元件，其结构合理性直接决定整泵的水力效率、运行稳定性与服役寿命。这款叶轮采用后弯式叶片设计，整体为带前后盖板的闭式结构，适配输送清水或物理化学性质与水相近的介质，广泛应用于城镇供水、暖通循环、工业给排水、农田排灌等常规离心泵工况场景。从安装边界来看，叶轮中心设置的轮毂通孔与泵轴采用过渡配合，配合段长度根据轴径匹配设计，轮毂端面预留有轴端锁紧螺母的贴合面，可通过键连接传递扭矩，安装时需保证叶轮出口中心与泵体蜗壳的流道中心对齐，轴向窜动量控制在允许范围内，避免与密封环、泵盖发生摩擦。设计过程中首先要兼顾水力性能与铸造工艺可行性，叶片型线采用变曲率流线设计，

　　从进口边到出口边的叶片安放角沿流线平滑过渡，减少流体在叶轮流道内的冲击损失与脱流风险，叶片数量经过水力计算优化，既避免叶片数过少导致的流道扩散严重、涡流损失增大，也防止叶片数过多带来的流道过流面积减小、摩擦损失升高的问题。前后盖板的型线与叶片进出口边匹配，前盖板采用锥弧结合的曲面设计，适配叶轮进口的流体入流角度，降低进口冲击损失，后盖板与轮毂连接处设置大圆角过渡，减少应力集中，同时避免铸造时出现壁厚突变导致的缩松、冷隔缺陷。从铸造工艺角度考虑，叶轮所有壁厚保持均匀过渡，相邻叶片之间的流道最小宽度满足砂芯成型与清砂要求，叶片进出口边的厚度根据铸造工艺要求做适当加厚处理，避免浇铸时出现浇不足、冷隔缺陷，

　　叶轮所有非加工面的铸造圆角统一设置，减少应力集中点，同时提升充型流畅度。实际运行中，流体从叶轮进口沿轴向进入，经叶片间流道获得能量后沿径向甩出进入蜗壳，这款叶轮的叶片进口边延伸至叶轮进口区域，可适应一定范围的流量波动，在偏离设计工况点运行时，相比短叶片叶轮的冲击损失更小，运行稳定性更强。在结构强度校核层面，需考虑叶轮高速旋转时的离心力载荷，以及介质压力作用在前后盖板上的轴向力，通过对盖板厚度、轮毂与盖板连接位置的结构优化，将最大应力控制在材料许用应力范围内，同时通过前后盖板密封环直径的匹配，平衡大部分轴向力，降低轴承的轴向载荷。对于需要做静、动平衡校正的工况，叶轮后盖板外侧可预留平衡去重区域，

　　去重位置的深度与范围满足平衡精度等级要求，避免去重过量影响结构强度。设计建模时需注意叶片与前后盖板的结合面完全贴合，不存在缝隙或重叠，流道表面做平滑处理，减少水力摩擦损失，同时要考虑后续加工的工艺余量，轮毂内孔、密封环配合面、轴端锁紧面等机加工位置预留均匀的加工余量，避免余量不均导致的加工变形。这款叶轮的结构适配常规单级单吸离心泵的安装尺寸，可直接替换同规格的标准叶轮，也可根据具体泵型的性能参数调整叶片出口宽度、出口安放角、叶轮外径等参数，实现不同扬程、流量的性能匹配，在实际选型替换时，需核对叶轮的安装轴径、键槽尺寸、密封环配合直径、叶轮总高度等安装尺寸，同时确认叶轮的旋转方向与叶片弯曲方向匹配，避免反转导致性能下降与结构损坏。
