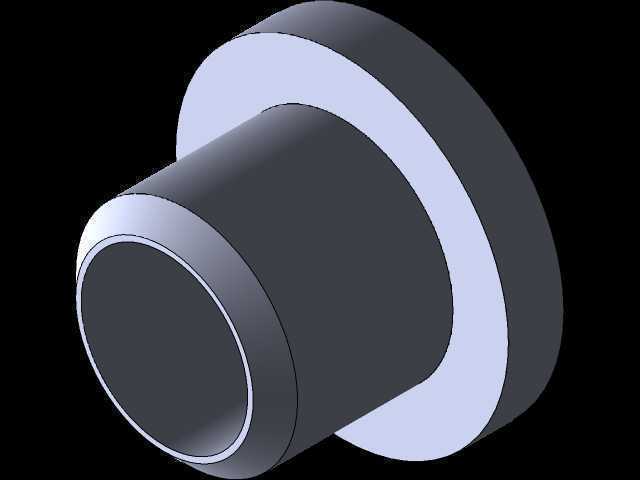

带颈凸缘式管道连接法兰结构

　　这类带颈凸缘结构的连接件，在工业管路系统里的应用覆盖范围极广，从常规的给排水管路、中低压气体输送管线，到化工介质输送的工艺管线、液压系统的油路连接节点，都能见到同结构产品的身影。它的核心作用是实现两段管路的可拆卸刚性连接，同时保证连接位置的密封可靠性与结构强度，相比螺纹连接、焊接连接的形式，法兰连接的优势在于拆装便捷，后期管路维护、元件更换时不需要破坏原有管线结构，能大幅降低现场运维的工作量。

　　从结构设计逻辑来看，这款带颈法兰的颈部采用等径直筒结构，和法兰盘做圆弧过渡衔接，这种设计不是随意确定的：直筒颈部可以和对接管道做承插式配合，安装时管道直接插入颈部内孔，定位效率比平焊法兰更高，现场施工时不需要额外做径向定位工装，只要保证管道插入深度符合工艺要求，就能保证对接同轴度。颈部和法兰盘之间的圆弧过渡，是为了降低结构应力集中系数——管路承压时，法兰盘和颈部的衔接位置是应力集中的高发区域，直角过渡的结构在交变压力载荷下很容易出现根部裂纹，圆弧过渡可以把局部峰值应力降低30%以上，有效提升结构的抗疲劳性能。法兰盘的密封面采用全平面结构，适合搭配非金属平垫片使用，在中低压工况下，这种密封面的加工难度低，垫片受力均匀，不需要过高的螺栓预紧力就能实现可靠密封，对现场安装的扭矩控制要求更宽松。

　　实际选型使用时，需要重点关注几个安装边界尺寸：首先是颈部内孔直径，这个尺寸必须和对接管道的外径做公差匹配，常规设计里会采用H8/h7的间隙配合，既保证管道能顺利插入，又不会因为间隙过大导致焊接时焊瘤渗入管路内部，或是密封时出现偏斜。其次是法兰盘的外径尺寸，这个尺寸直接决定了螺栓孔的分布圆直径，安装时要和配对法兰的螺栓孔位置完全对齐，螺栓孔的孔径一般比配套螺栓大1-2mm，用来补偿安装时的少量位置偏差，避免螺栓穿装困难。然后是法兰的总厚度，也就是从法兰盘背面到颈部端面的轴向尺寸，这个尺寸决定了连接节点的轴向占用空间，在紧凑布局的管路系统里，轴向尺寸的冗余量往往很小，设计选型时必须提前核算安装空间，避免出现法兰和周边管线、结构件干涉的问题。还有颈部的长度尺寸，这个尺寸要保证管道插入后有足够的焊接贴合长度，一般颈部长度不小于管道壁厚的3倍，保证焊接连接的强度满足承压要求。

　　从功能特性上看，这种结构的法兰相比平焊法兰，颈部的存在大幅提升了法兰整体的刚性，在螺栓预紧时，法兰盘的变形量更小，密封面的压力分布更均匀，不容易出现因为法兰翘曲导致的密封泄漏问题。在实际工况里，管路内的压力波动、温度变化带来的热胀冷缩，都会对法兰连接产生附加载荷，带颈结构的抗弯能力更强，能更好地抵抗这些附加载荷，减少密封失效的概率。设计建模过程中，需要重点处理几个细节：一是内孔和端面的垂直度公差，这个公差直接影响管道对接后的同轴度，如果垂直度超差，管道对接后会出现偏斜，管路内部的介质流阻会增大，同时连接位置会产生附加的弯曲应力；二是法兰盘两个端面的平行度公差，平行度超差会导致垫片压缩量不均匀，局部位置压缩量不足就会出现泄漏；三是所有锐边都要做倒钝处理，尤其是内孔的两端位置，锐边不仅容易在安装时划伤施工人员，还会在介质流动时产生涡流，增大管路的压力损失。

　　在不同的应用场景里，这类法兰的材质选择也有区别：普通给排水场景常用铸铁或普通碳钢材质，成本低，强度满足常压输水要求；化工腐蚀介质场景会选用不锈钢或衬塑材质，抵抗介质的腐蚀；液压系统高压场景则会选用锻钢材质，保证更高的承压能力。建模时需要根据不同材质的加工工艺调整结构细节，比如铸铁材质的法兰要考虑拔模斜度，锻钢材质的法兰要控制锻造余量，避免后续机加工时出现余量不足的问题。很多新手建模时容易忽略安装工况的细节，比如螺栓孔的位置没有考虑扳手的操作空间，导致现场安装时螺栓无法拧紧，或是法兰背面没有留出足够的焊缝空间，导致焊接操作困难，这些细节在实际工程里都会直接影响产品的可用性，建模阶段就要提前考虑装配和施工的操作需求，不能只停留在几何外形的绘制上。
