数控设备用方形安装支座结构件

　　在数控加工设备的进给传动单元布局中，这类方形安装支座是承担传动部件定位、承载径向与轴向复合载荷的核心支撑类零件，常见于滚珠丝杠端部固定侧、线性导轨辅助限位模块、小型传动组件的安装基座场景，适配中小型数控铣床、立式加工中心、数控车床的进给轴传动链路，也可在自动化输送线的动力端支撑工位作为定位连接件使用。从实际装机工况来看，该零件需要同时满足传动部件的同轴度定位要求、设备运行过程中的抗振性能、以及长期往复载荷下的结构刚性，避免因支撑形变导致传动精度衰减，影响设备的加工定位精度。

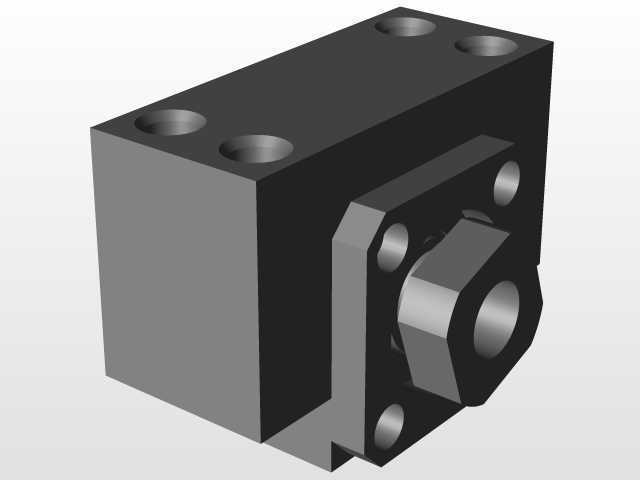

　　从结构设计逻辑来看，该零件采用整体方块式基体构型，主体截面为规整矩形，这种构型的优势在于加工基准容易统一，铣削加工时可一次装夹完成多个安装面的粗精加工，能有效控制各面的形位公差，同时矩形基体与设备安装面的贴合面积更大，连接后的接触刚性优于异形支座，可分散螺栓锁紧时的局部压应力，避免长期使用后出现安装面压溃形变。零件正面设置的大直径阶梯孔为核心安装位，用于嵌入轴承衬套或者传动部件的定位轴套，阶梯结构可实现轴向定位，限制衬套的轴向窜动，孔内壁的加工精度需要与配套衬套的外径公差匹配，通常采用H7级公差配合，保证装配后同轴度控制在0.02mm以内，避免传动部件运行时出现偏磨。零件顶面设置的两个同轴沉孔为安装锁紧孔，用于穿装内六角螺栓，将支座整体固定在设备的床身安装基面上，沉孔结构可将螺栓头完全埋入零件基体内部，不会突出零件上表面，避免干涉周边其他部件的布局，两个孔的孔距公差需要严格匹配床身基面的预装螺纹孔位，孔位偏差控制在±0.1mm以内，保证装配时无需额外修配即可顺利对位锁紧。零件下部延伸出的凸台结构为定位止口，装配时可嵌入床身基面的预制定位槽内，实现装配过程中的快速预定位，减少装配时的调整工作量，同时止口结构可承受部分横向剪切载荷，降低锁紧螺栓受到的横向剪力，提升连接结构的抗载荷能力。

　　从安装边界维度考量，该零件的整体外廓尺寸紧凑，适合安装在设备床身的狭窄空间内，基体的三个相邻安装面均为精加工平面，可根据实际布局需求选择不同的面作为安装基准面，适配不同的传动走线方向。零件的壁厚设计经过载荷校核，主体承载区域的壁厚满足额定载荷下的形变要求，非承载区域做了适度的壁厚优化，在保证结构刚性的前提下控制零件整体重量，降低材料成本。零件的所有棱边均做了小尺寸倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也可以减少装配过程中与相邻零件的边角干涉。在实际选型应用时，需要确认核心安装孔的内径尺寸与配套轴承或者轴套的外径匹配，安装沉孔的间距与设备基面的孔位一致，同时要核算零件的额定承载能力是否满足对应传动单元的最大轴向、径向载荷要求，避免选型不当导致零件过早失效。这类支座零件通常采用45号钢作为毛坯材料，经过调质处理提升整体综合力学性能，安装面与配合孔经过精加工后即可投入使用，部分对耐磨性能有更高要求的场景，也可在核心配合孔内嵌入铜质衬套或者滚针轴承，进一步提升部件的使用寿命与运行稳定性。在三维建模过程中，这类零件需要重点标注各配合面的形位公差、孔位的位置度公差、以及各加工面的表面粗糙度要求，为后续的机加工环节提供准确的工艺参考，建模时可优先采用拉伸、切除、打孔等基础特征完成主体构型，特征树逻辑清晰，方便后续根据不同的装机需求调整孔位尺寸与整体外廓参数，快速衍生出适配不同规格传动部件的同系列支座模型。
