方形带安装孔嵌入式密封防护壳体结构

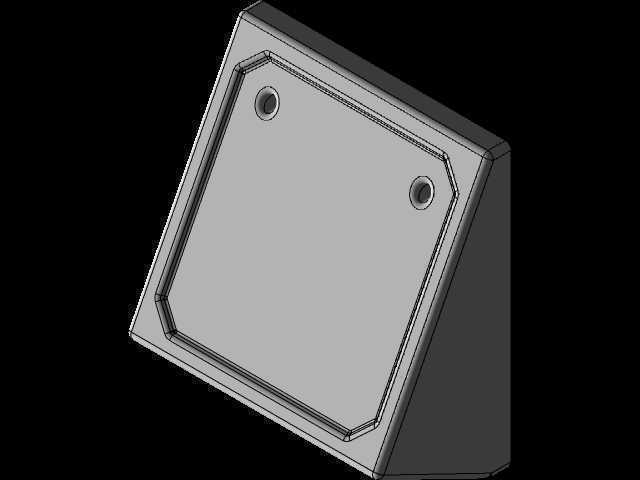

　　这款方形嵌入式防护壳体，主要面向工业现场的传感模块、小型控制板卡、接线端子排这类需要内嵌安装的元器件做防护使用，常见应用场景包括自动化生产线的工位信号采集端、设备操作面板的内嵌模块仓、户外机柜的分线防护单元，也可用于小型电子检测器件的外置安装防护，适配需要平齐安装的面板、机架侧壁、设备外壳预留槽位，避免突出结构被磕碰剐蹭。从结构设计来看，壳体整体采用方形切角的轮廓，靠近边角位置设置两个沉头安装孔，安装时螺丝可完全沉入孔位，不会突出壳体表面，保证安装后整体平面的平齐度，不会出现螺丝头刮蹭线缆、积灰藏污的问题。壳体边缘设计有一圈凸起的密封压边，安装时可配合橡胶密封圈嵌入安装槽的台阶位，压边能够均匀挤压密封圈，实现IP65级别的端面密封，

　　有效阻挡粉尘、切削液飞溅、水汽进入壳体内部，适配车间多油污、多粉尘、存在喷淋清洗的工况。壳体侧壁做了等厚的加强筋结构，在不增加整体壁厚的前提下提升了壳体的抗挤压、抗形变能力，即使安装在设备经常受振动的位置，也不会出现侧壁变形导致密封失效、内部元器件受挤压损坏的问题。安装边界方面，壳体整体外轮廓适配标准的方形内嵌槽位，两个安装孔的孔距按照通用面板安装的标准间距设计，不需要额外定制开孔模板，直接在安装面板上开出对应尺寸的方槽，预留两个螺丝过孔即可完成安装，安装后壳体表面与安装面板保持齐平，整体外观整洁，也不会额外占用设备外部的操作空间。壳体内部预留了足够的元器件安装空间，内壁设置有两个小型的定位柱，可直接固定PCB板或者小型安装支架，

　　不需要额外在壳体内壁打孔攻丝，减少二次加工的工序，定位柱的高度经过测算，保证安装后的元器件与壳体内壁留有足够的散热间隙，避免元器件工作时产生的热量直接传导到壳体表面造成局部温度过高，也能防止元器件与壳体硬接触出现振动松脱的问题。在实际选型使用时，需要注意安装槽的深度要匹配壳体的嵌入深度，槽位的内边缘尺寸要略大于壳体的外轮廓尺寸0.2-0.3mm，保证壳体能够顺利嵌入，同时密封压边能够完全贴合槽位的端面，避免出现安装间隙。如果是用于户外或者存在液体飞溅的场景，可在密封压边位置加装厚度1.5mm的丁腈橡胶密封圈，螺丝锁紧时按照对角顺序逐步拧紧，保证压边对密封圈的压力均匀，避免局部压力过大导致密封圈永久变形，影响长期密封效果。

　　这款壳体的结构设计充分考虑了现场安装的便利性，没有多余的复杂结构，整体成型工艺简单，无论是采用钣金折弯焊接还是注塑成型都能快速实现量产，结构的容错率高，即使加工时存在小范围的尺寸公差，也能通过密封圈的压缩量进行补偿，不会出现安装不上或者密封失效的问题。针对不同的使用场景，还可以在壳体的侧壁预留穿线孔位，用于引出线缆或者安装航空插头，穿线孔位同样设计有密封台阶，可配合格兰头实现线缆位置的密封，保证整体防护等级不下降。日常维护时，只需要拆下两个安装螺丝即可将壳体从槽位中取出，对内部元器件进行检修更换，不需要拆解周边的其他结构，大幅降低现场维护的工作量。
