电动滑板车后置定制握持扶手结构

项目分类:通用五金配件 发布时间:2022-06-09 ID:652532
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构
  • 电动滑板车后置定制握持扶手结构

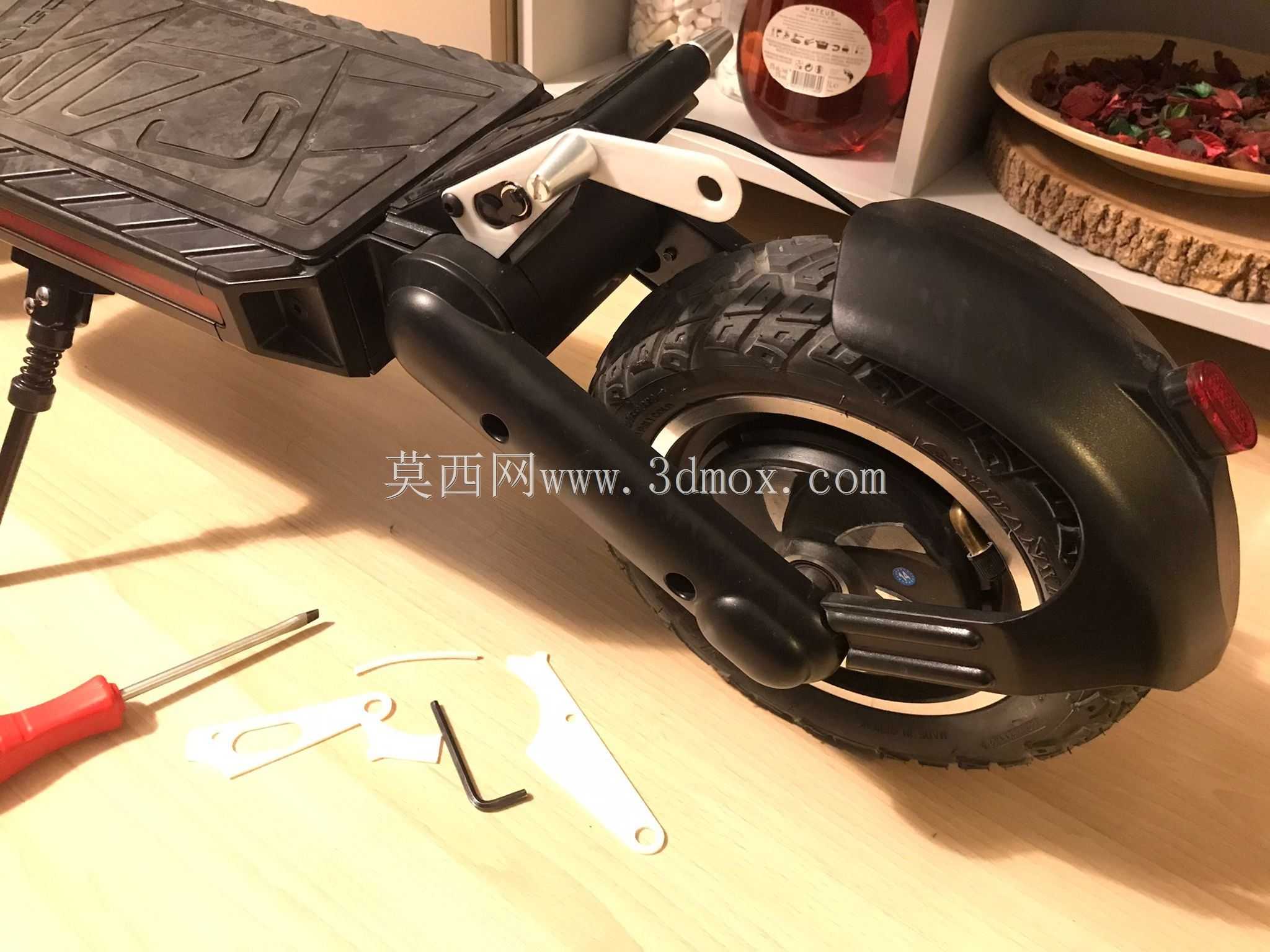

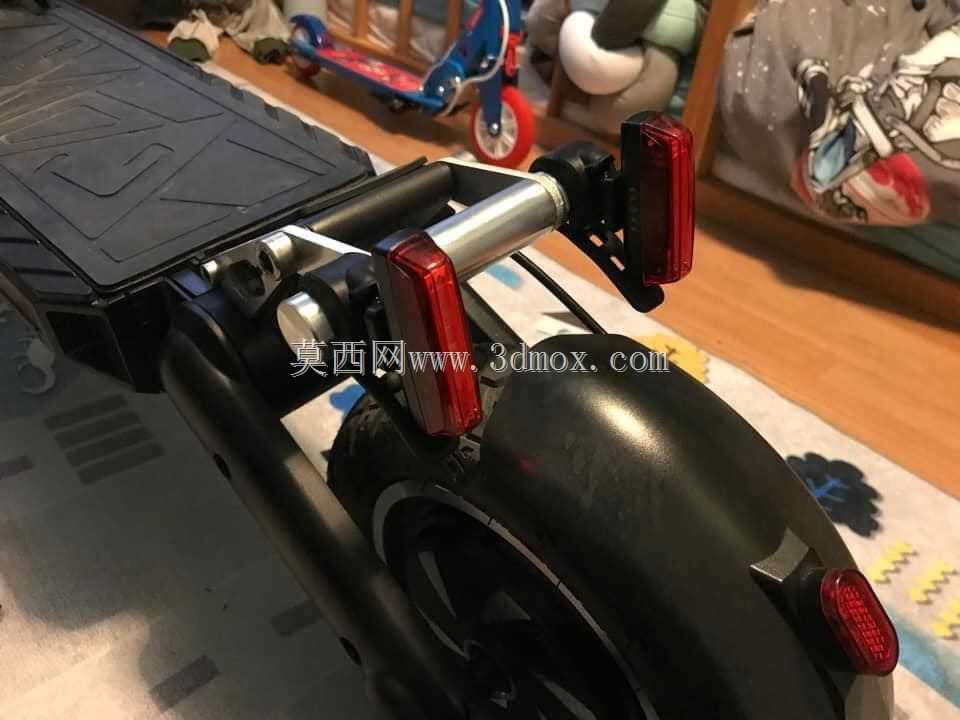

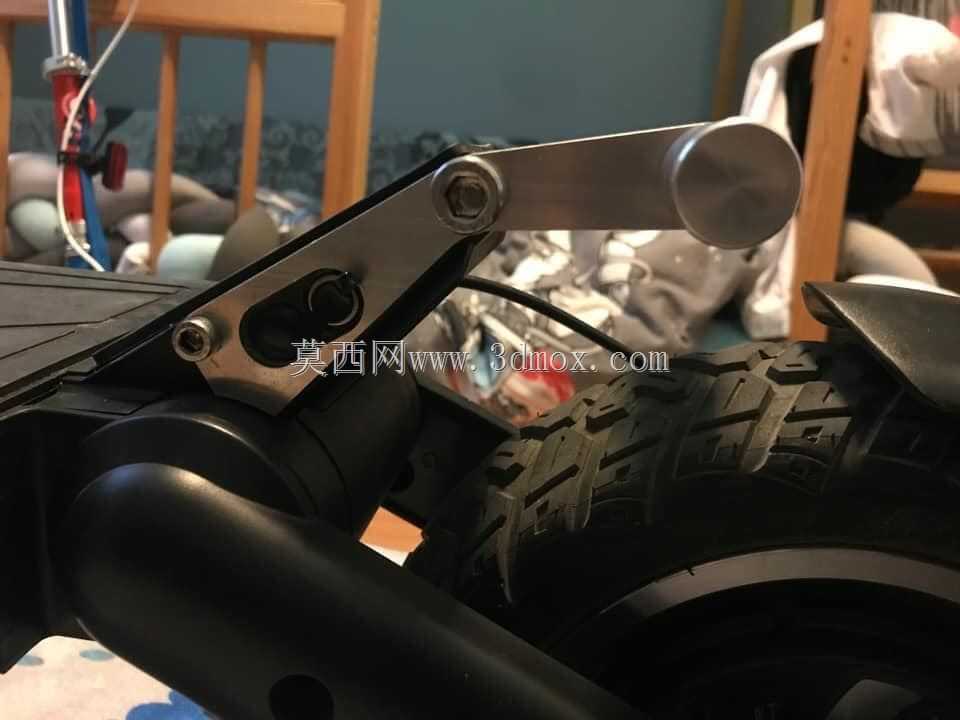

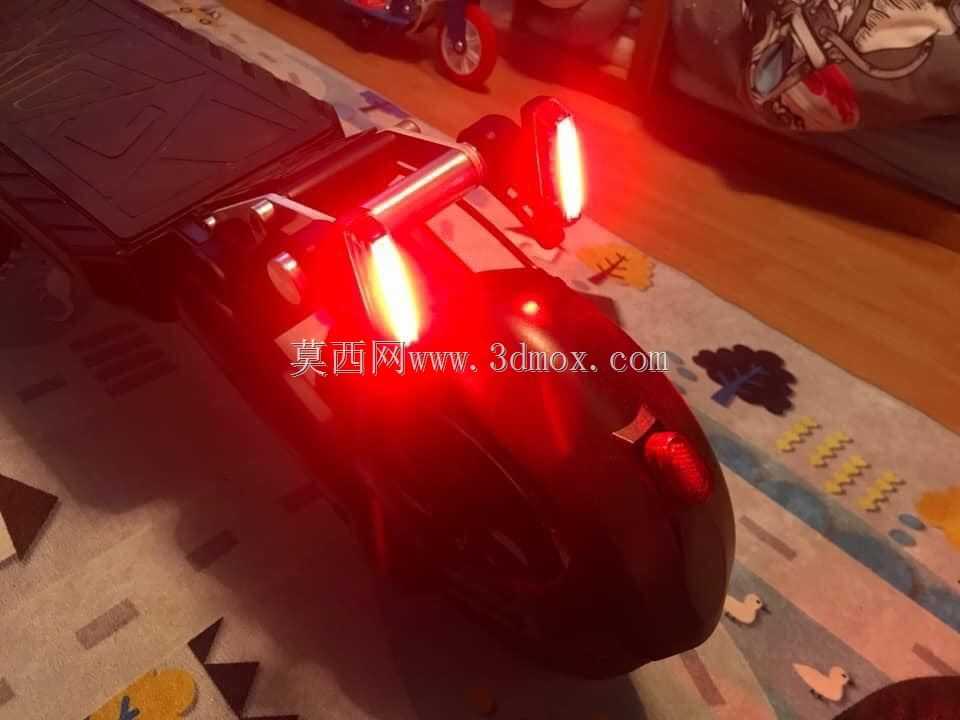

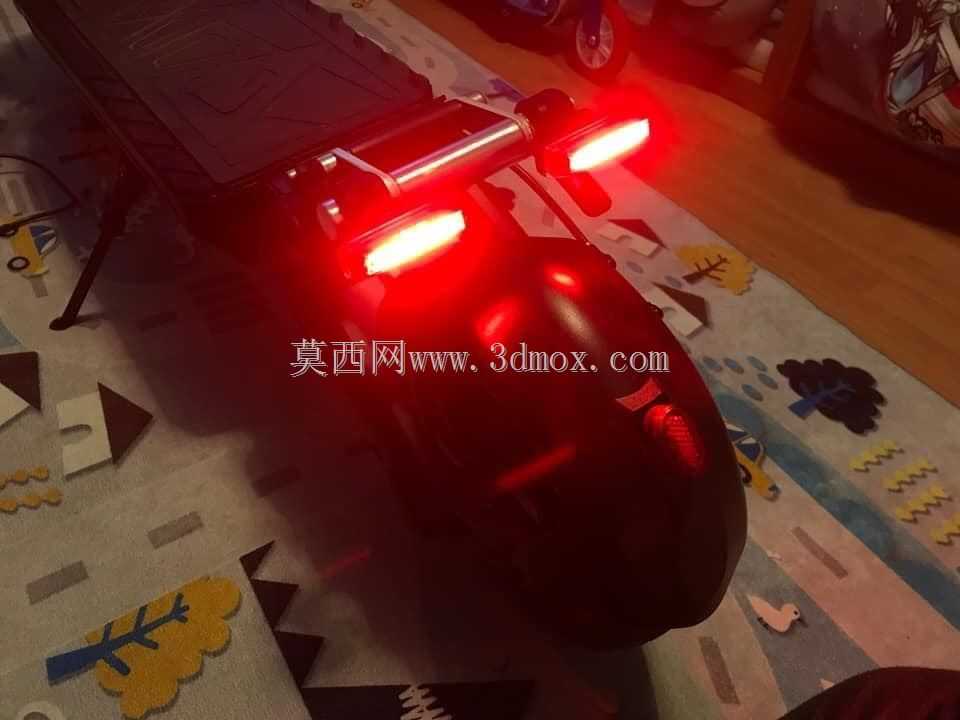

  这套后置握持扶手结构面向短距离电动滑板车的尾部承载与人工操控需求,主要布置在后轮上方、踏板后端与挡泥板邻近区域。实际使用场景并不局限于单人站立骑行,在车辆需要短距离挪位、越过门槛、上下台阶、进入电梯或在狭窄通道内调整姿态时,尾部扶手可以提供稳定的施力点;对于需要临时拖拽、提起车尾或在停放时保持车身平衡的操作者,该结构能够明显改善原车尾部缺少握持位置的问题。

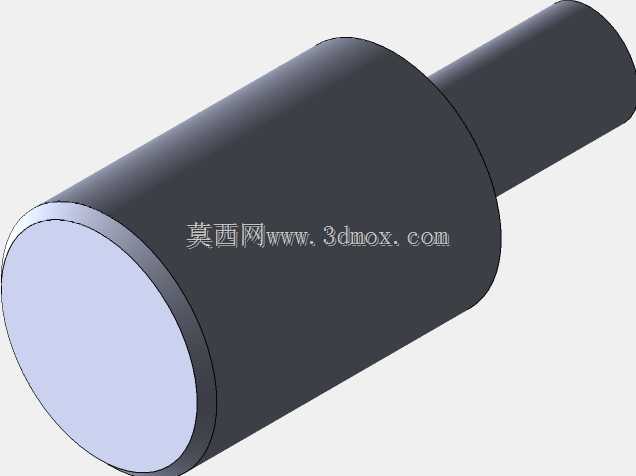

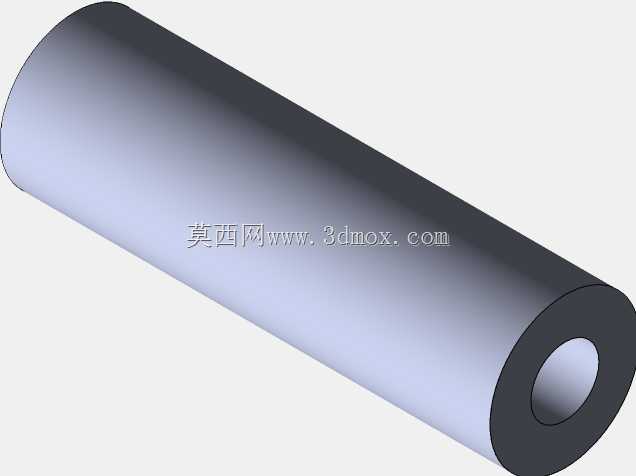

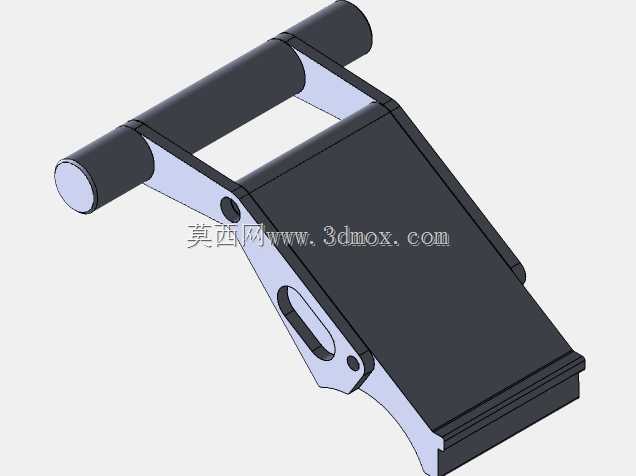

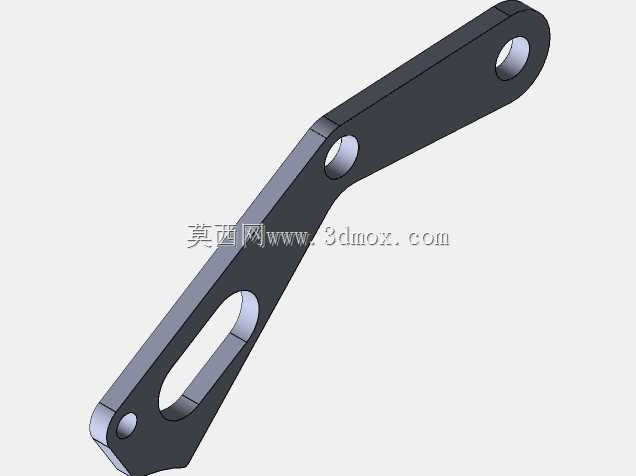

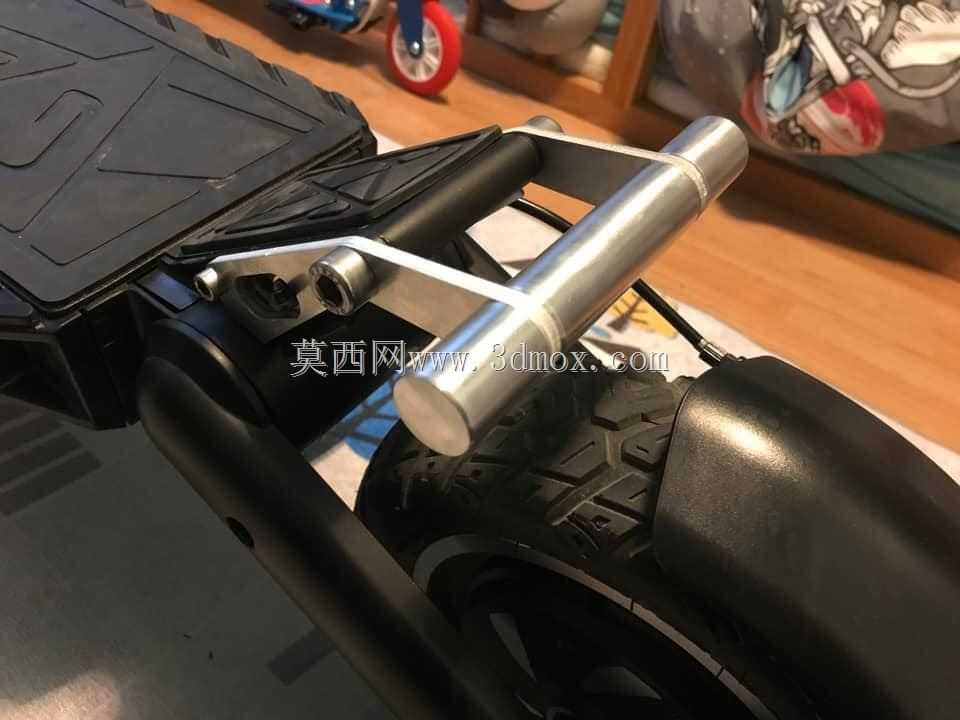

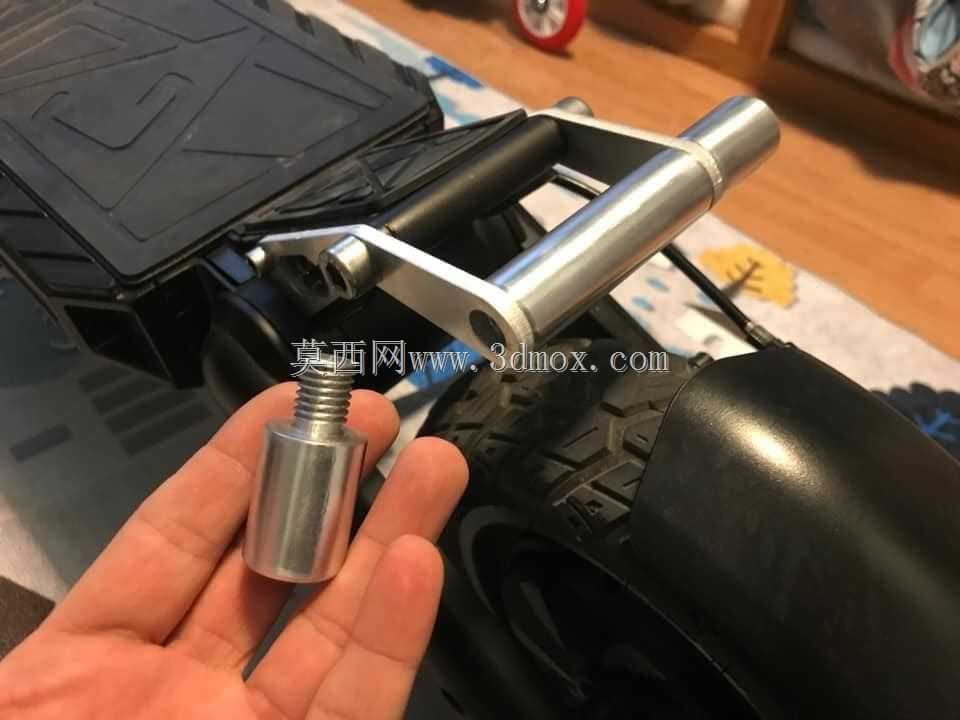

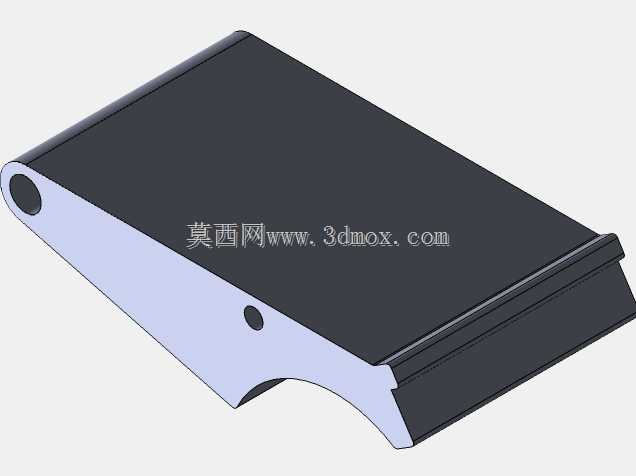

  结构主体由一根横向圆管握持杆、两侧折弯支承臂以及车架连接座组成。横向圆管沿车辆宽度方向布置,表面保持连续圆柱形态,握持时手掌受力均匀,不需要额外包覆复杂造型即可获得较好的手感。圆管两端通过支承臂向前下方延伸,连接到滑板车后部车架区域,这种布置使扶手位于后轮上方偏后的位置,既避开轮胎运动包络,也不会与挡泥板、制动线束和后轮拆装空间发生干涉。支承臂采用近似三角传力路径,外侧轮廓简洁,内侧设置加强过渡,在承受向上提拉、侧向推拉和短暂扭转载荷时,应力能够从握持管端部顺畅传递至安装孔位。

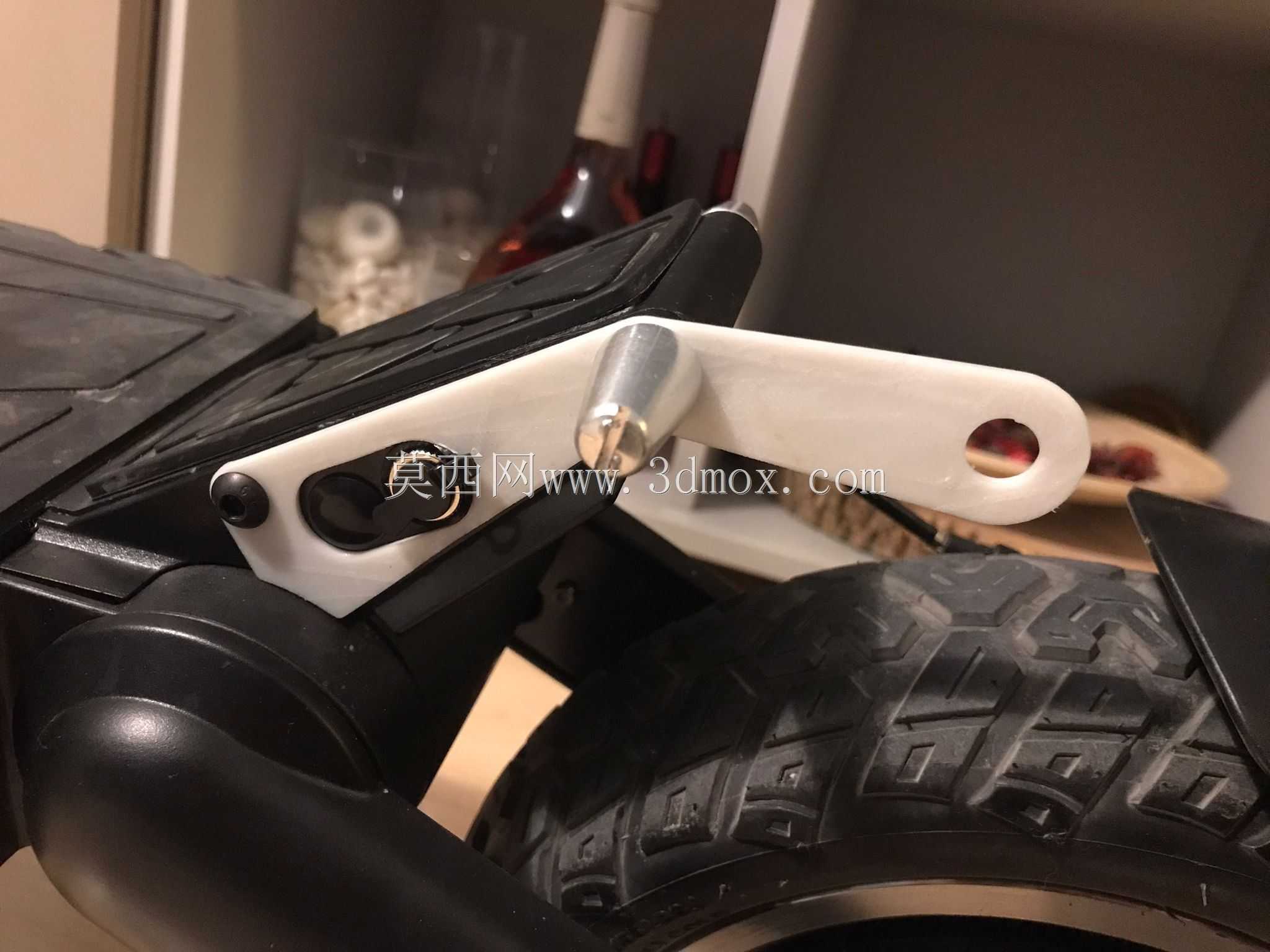

  设计时需要优先确认尾部车架的可用安装边界。滑板车后部空间紧凑,轮胎直径、挡泥板弧面、踏板后端厚度和后叉间距都会直接影响扶手高度与跨距。握持杆中心不宜过低,否则提拉时手腕容易贴近轮胎或挡泥板;也不宜过度后伸,避免车辆推行时扶手触碰墙体或影响转向回转。两侧支承臂的开孔位置应与原车后部紧固点对应,安装面需要贴合车架管或钣金支座,若接触面存在弧度,应在连接座处设置相贯面或垫片补偿,防止螺栓锁紧后出现局部点接触。

  从功能特性看,该扶手并不承担整车主要冲击载荷,而是作为人工施力附件使用,因此结构设计重点在于刚度、握持间隙和安装可靠性。圆管直径需兼顾成年人手掌抓握与整体重量,管壁厚度应满足提拉时不产生明显挠曲;支承臂与圆管连接处可采用焊接或紧固件组合,若采用可拆卸方案,需在结合面设置防转结构,避免扶手在反复推拉后绕螺栓转动。连接螺栓的轴线方向应尽量避开泥水直接冲刷路径,螺母侧预留维护空间,便于后期检查紧固力矩。

  外形上,扶手整体呈简洁的门架式轮廓,金属杆件裸露,强调实用与轻量化。横向杆两端做封闭处理,可防止管口划伤并提高细节完整度;支承臂边缘去除锐边,靠近人手可能接触的位置保留圆滑过渡。由于该部件靠近后轮,建模时需要同步考虑泥水污染、砂石飞溅和日常踩踏误碰等情况,结构表面不宜设置难以清理的深凹槽,杆件下方也应保留足够空间,避免湿泥在轮胎与扶手之间堆积。

  在三维建模过程中,应先建立后轮、踏板尾部、挡泥板和车架安装点的简化包络,再确定握持杆中心线。扶手内轮廓与轮胎外圆之间需保留安全间隙,尤其要考虑后轮受载后的上下位移以及挡泥板的微小变形。两侧支承臂可通过镜像方式保持对称,但安装孔位需依据实际车架坐标校核,不能只按外观对称处理。圆管与支臂交接处建议添加圆角过渡或焊接补强特征,使模型既能表达制造工艺,也能在后续工程图中准确标注截面尺寸、孔距和装配关系。

  该结构适用于个人代步车改装、短途物流园区巡检、校园和社区内轻便移动设备维护等场景。它的价值不在于增加复杂机构,而在于在有限的车尾空间内提供一个位置合理、传力明确、制造简单的人工操控接口。设计完成后,可围绕握持高度、支臂展开角度、安装孔强度和轮胎干涉边界进行复核,再根据样车实测结果调整杆长与支撑角度,使扶手在提拉、推行和停放辅助三种使用状态下都保持顺手。
