制鞋生产线用鞋角辅助成型构件

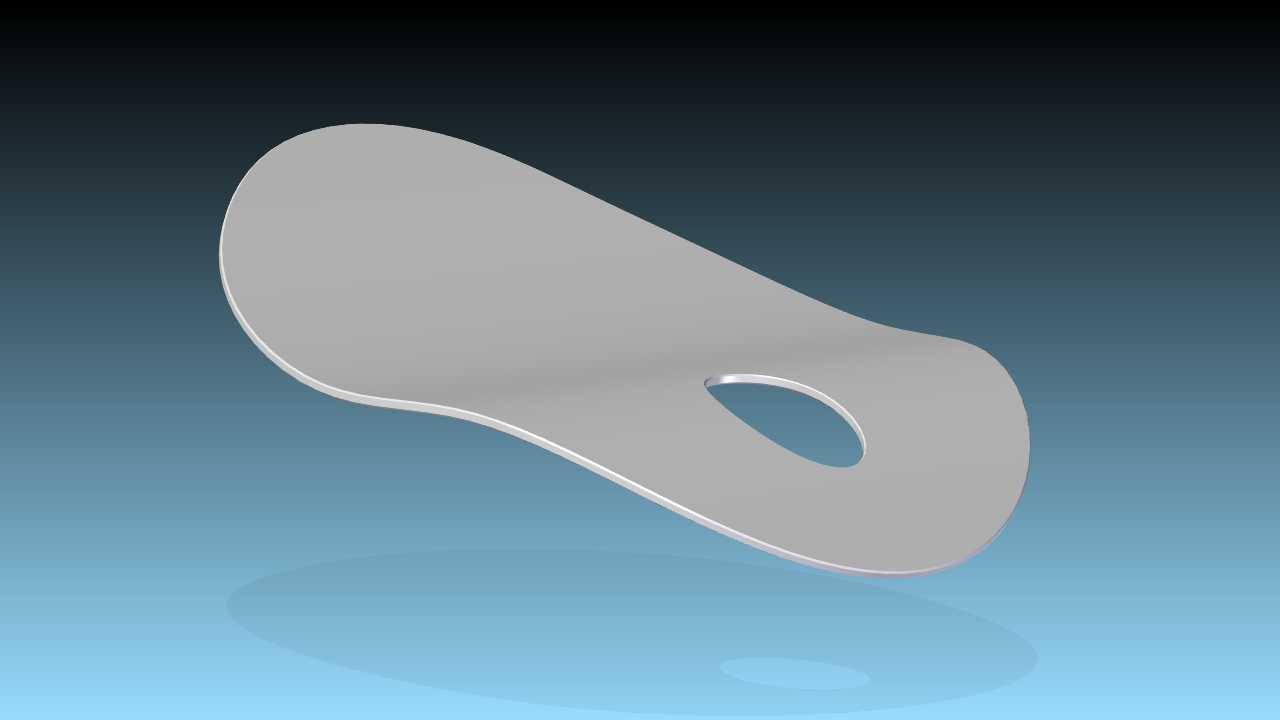

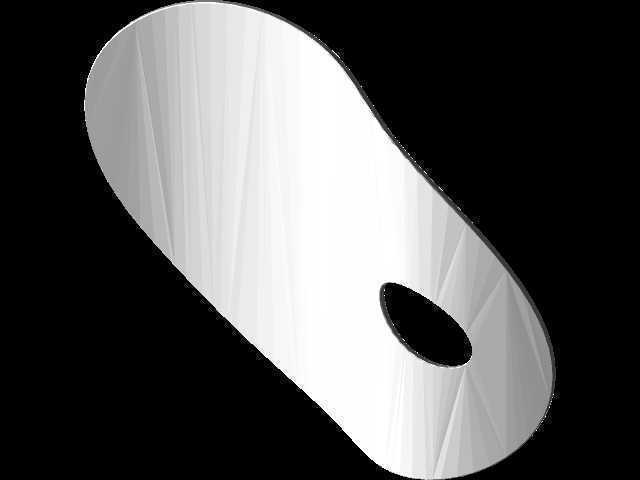

　　在制鞋生产的鞋帮定型、鞋楦对位工序中，这类鞋角构件是衔接鞋楦与鞋帮面料的核心接触部件，日常生产里主要承担鞋头部位的弧度支撑、面料拉伸定位的作用，避免鞋帮在绷帮工序出现面料褶皱、弧度偏移的问题，直接影响成鞋的鞋头轮廓规整度与穿着贴合度。从结构设计来看，整体采用流线型曲面构型，完全匹配成人常规鞋楦的鞋头外侧弧度走势，构件边缘做了连续的圆角过渡处理，没有尖锐棱角，一方面是避免在绷帮拉扯面料时刮伤皮革、网布等鞋材表面，另一方面也能减少构件与面料之间的应力集中，防止面料在拉伸过程中出现局部撕裂的情况。构件中部开设的水滴形镂空结构，并非单纯的减重设计，实际生产中这个镂空位是对应鞋楦上的定位销柱，安装时可以快速完成对位卡合，

　　不需要反复调整构件的摆放角度，同时镂空结构也能在高温定型工序中，让热空气更好地流通，避免鞋材局部积温过高导致的面料发硬、胶层失效问题。设计过程中首先要匹配对应鞋号的楦头曲面数据，曲面的曲率偏差需要控制在0.2mm以内，否则会出现绷帮后鞋头两侧松紧度不一致的问题，构件的整体厚度根据使用场景做了差异化设定，接触鞋材的上表面厚度控制在1.5mm，保证足够的支撑强度同时不会因为构件过厚顶起鞋材留下压痕，底部的安装贴合面做了0.1mm的平面度公差要求，保证和工装基座安装时没有翘曲间隙，避免长时间使用后构件移位。安装边界方面，构件的整体外轮廓长度适配35-44码鞋楦的鞋头段长度，宽度方向的最大尺寸不超过对应鞋号鞋楦的鞋头最大宽度，

　　安装时通过中部镂空与基座定位销配合，两侧不需要额外的锁固件，依靠构件自身的弧度贴合以及定位销的限位即可完成固定，拆装更换的效率比传统的固定式鞋角构件提升60%以上，适合多鞋号混线生产的制鞋生产线快速换型使用。实际使用场景中，这类构件不仅可以用于传统的皮革鞋类生产，在运动鞋、休闲鞋的冷粘定型工序中也能适配，针对不同面料的拉伸特性，曲面的顺滑度做了针对性优化，比如针对网面面料的低拉伸率特性，曲面的过渡弧度更平缓，减少面料拉伸时的局部受力；针对皮革面料的高延展性，曲面的弧度落差稍大，保证定型后鞋头的立体感。构件的曲面建模过程中，需要反复和鞋楦数据做干涉检查，确保构件与楦头贴合时间隙均匀，不会出现局部顶起或者悬空的情况，

　　悬空位置会导致鞋帮定型后出现凹陷，顶起位置则会让鞋帮面料过度拉伸变薄，影响成鞋的使用寿命。另外在构件的边缘处理上，除了基础的圆角过渡，还做了微小的倒角抛光处理，让接触面料的边缘顺滑无毛刺，即使是比较娇贵的翻毛皮、超迁面料，接触后也不会留下划痕或者抽丝的问题。在生产线的日常维护中，这类构件因为是直接接触鞋材和胶黏剂的部件，表面需要做光滑的硬质氧化处理，避免胶黏剂残留后难以清理，同时也能提升构件的耐磨性能，反复拆装使用的寿命比普通未处理的金属构件提升3倍以上。从结构受力角度分析，构件在绷帮工序中会承受来自鞋帮面料的斜向拉力，整体的曲面构型采用了等强度设计思路，受力较大的鞋头尖部位置厚度稍大，靠近鞋身的位置厚度逐渐减薄，既保证了受力位置的结构强度，也控制了整体的重量，不会给安装基座带来额外的负载。中部的镂空位置做了一圈加强筋过渡，避免镂空边缘因为应力集中出现开裂的问题，即使在高频次的生产使用中，也不会出现构件变形、断裂的情况。
