小型田间作业AGR微型移植作业装置

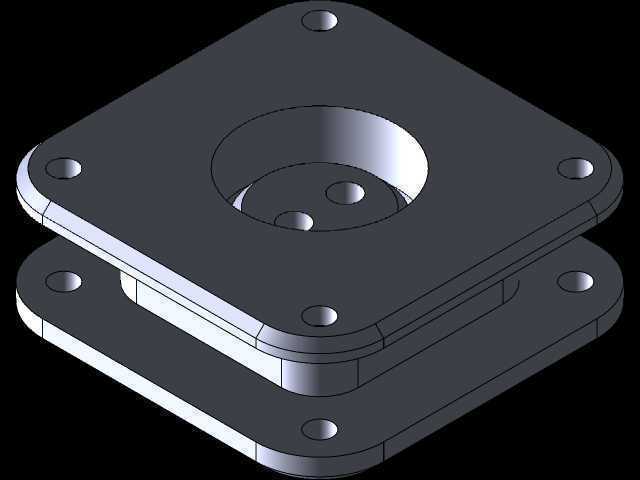

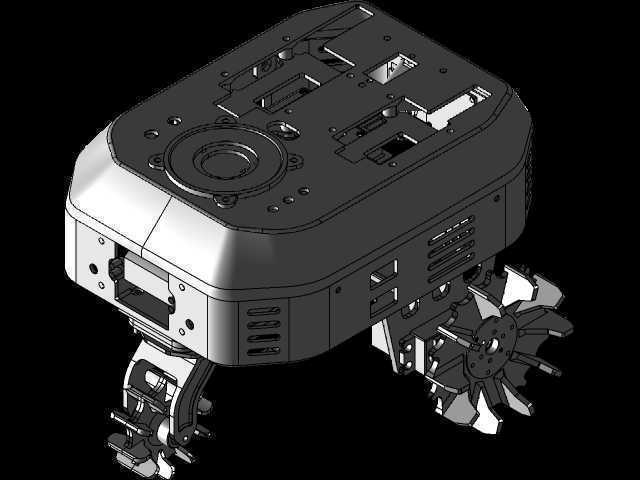

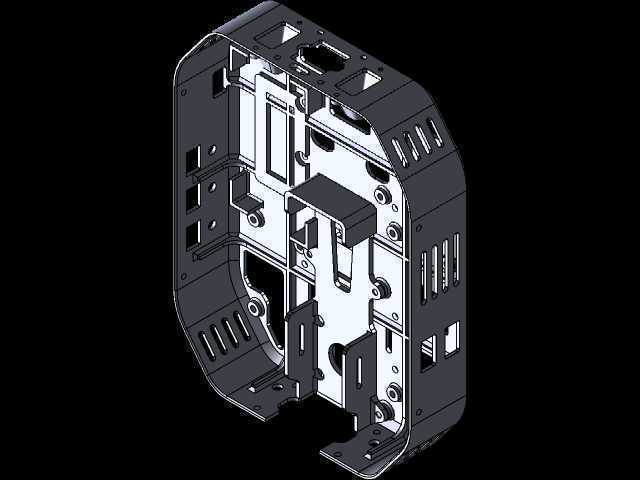

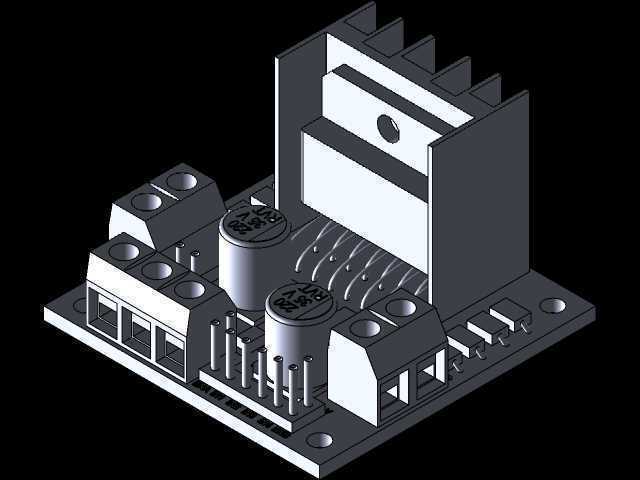

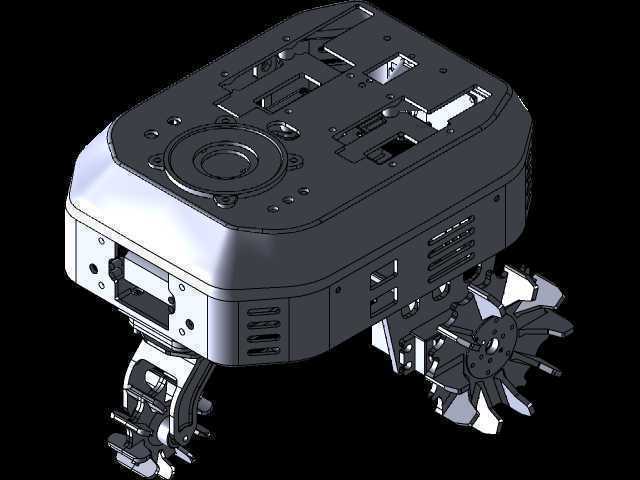

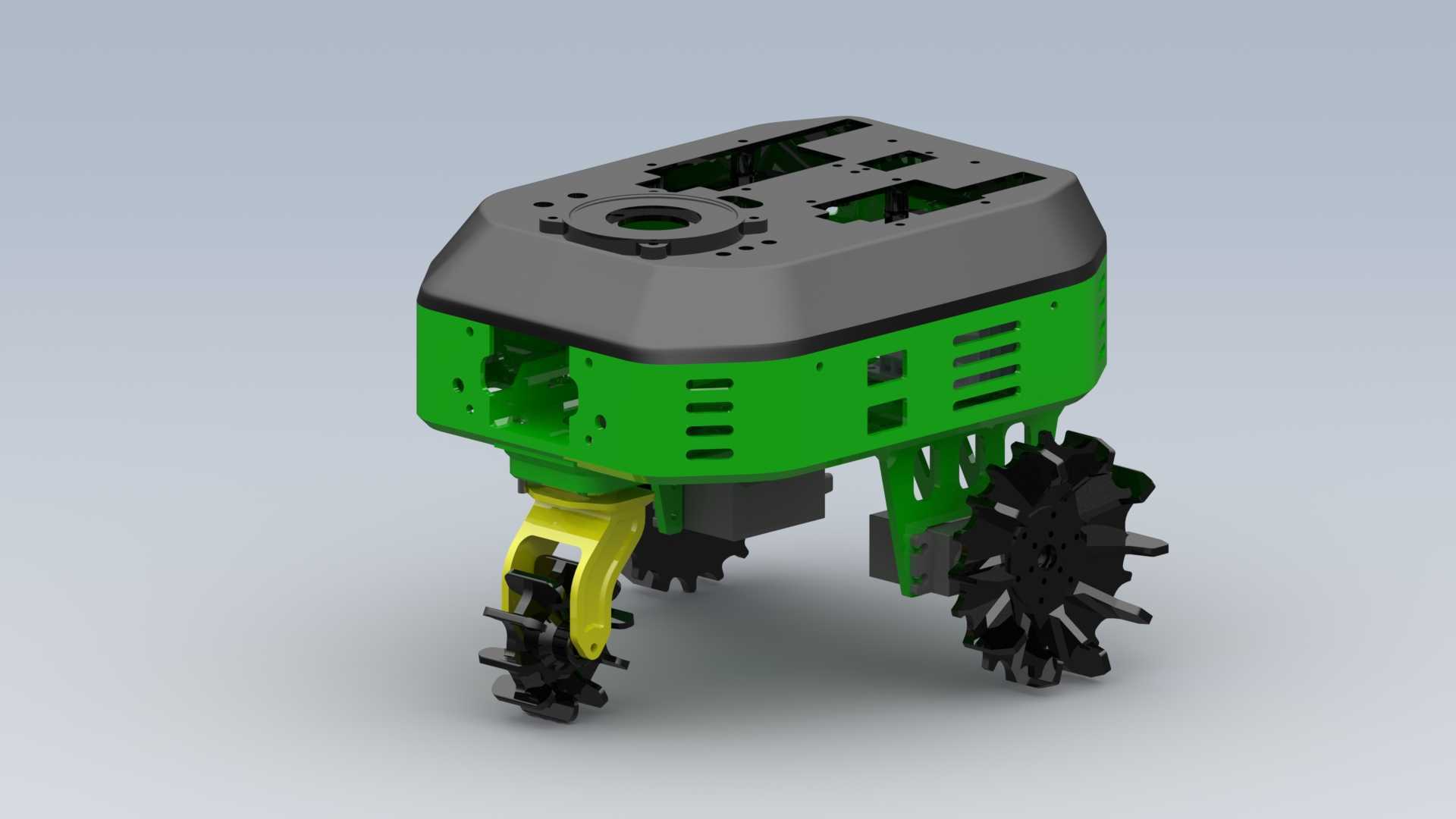

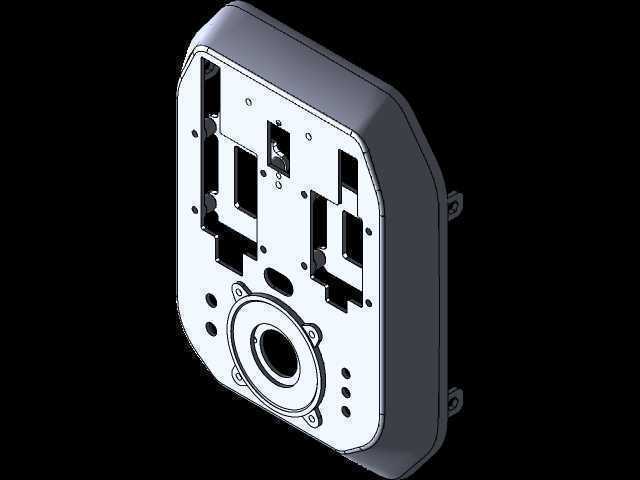

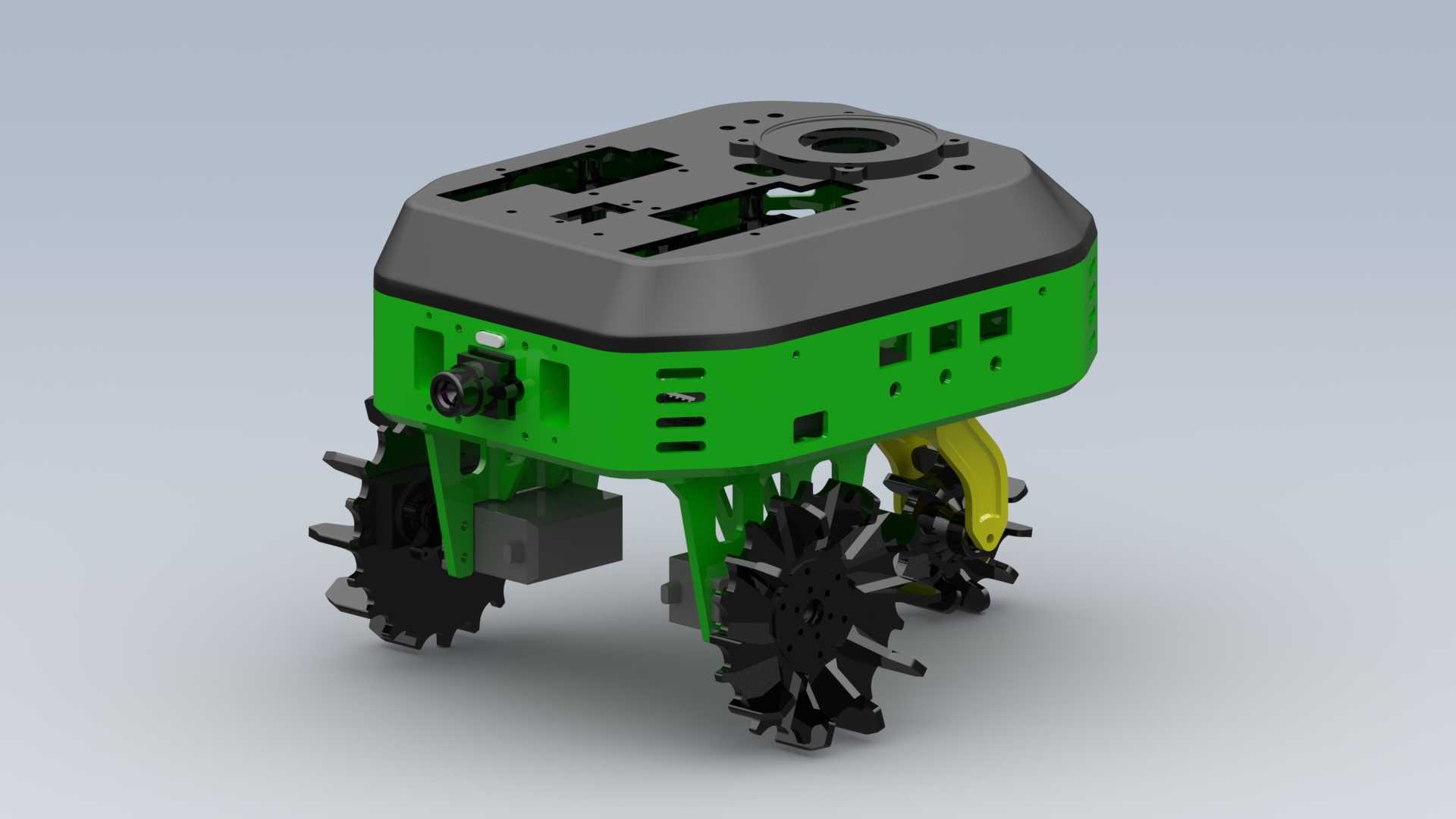

　　这款微型移植作业装置主要面向设施农业、小块试验田、育苗基地的秧苗移栽作业场景，区别于大型牵引式移栽设备，它的体型紧凑，能够在垄距较窄的大棚、高架苗床间灵活通行，适配株距10到30厘米的叶菜、瓜果类秧苗移栽作业，不需要预留大型农机的转弯半径，单垄作业时可全程沿垄面自主行走，减少人工进田踩踏造成的土壤板结与秧苗损伤。从结构设计来看，整机采用上下分层的布局思路，上层灰色壳体为设备主控舱与功能拓展舱，舱体顶部预留了多组安装孔位与中心大尺寸通孔，既可以加装视觉识别模组、秧苗投放机构，也能根据作业需求更换不同的执行末端，比如补苗喷头、土壤检测探头，拓展舱内部预留了电池、控制板、驱动模块的安装位，所有走线都通过壳体侧面的预留槽位排布，

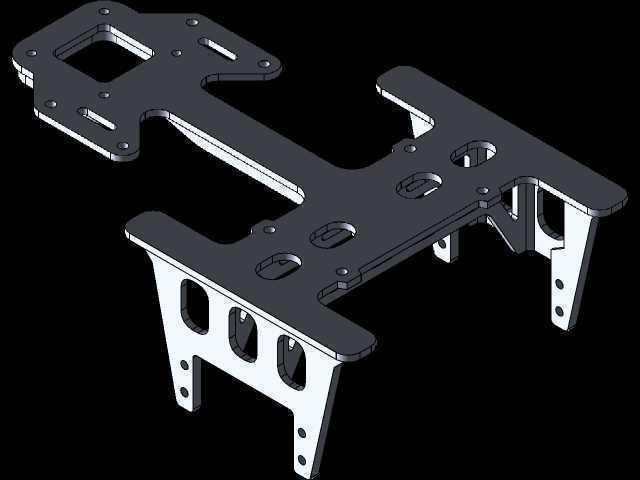

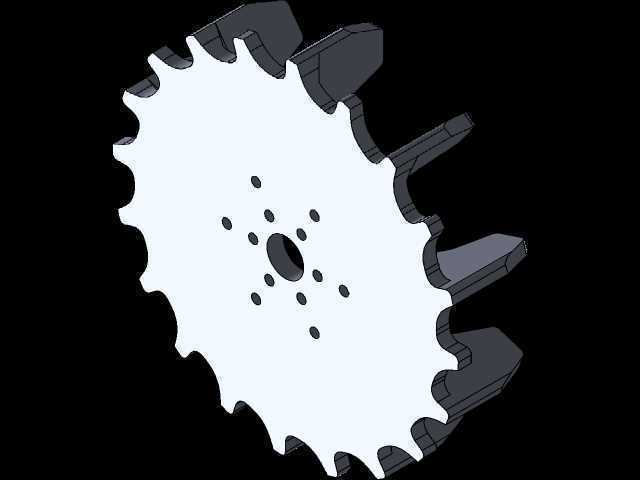

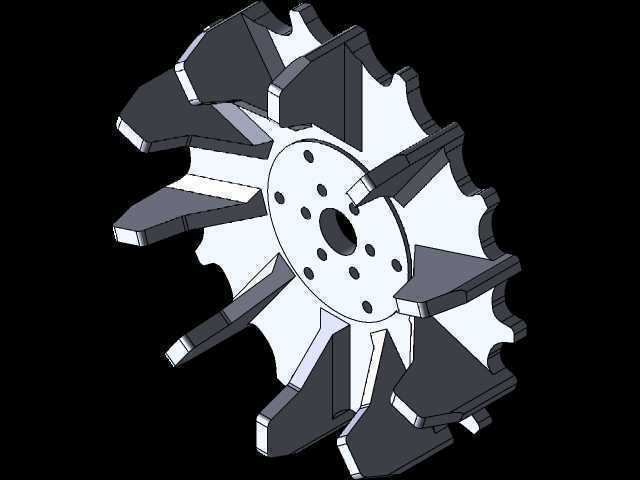

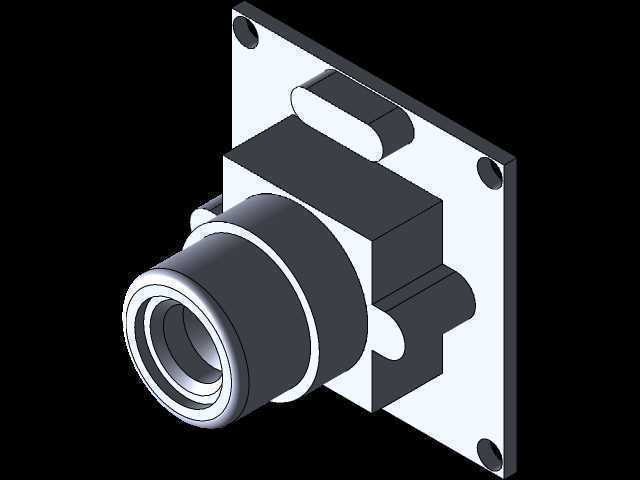

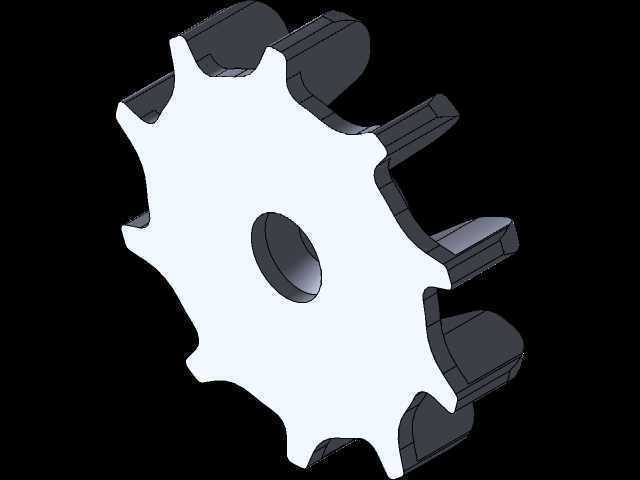

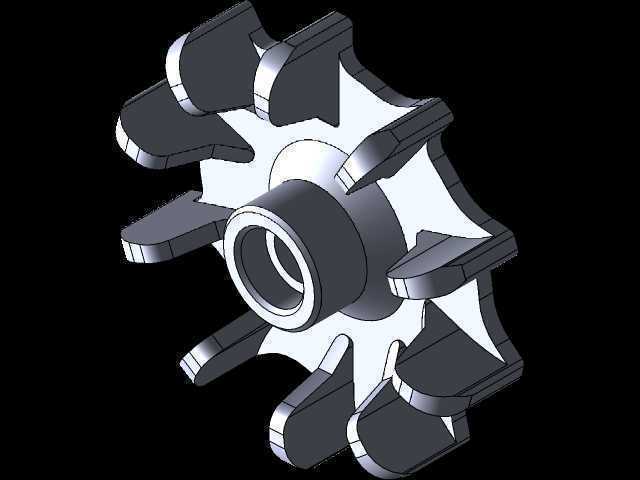

　　避免田间泥水、杂草剐蹭造成线路破损。下层绿色主体为设备的承载机架，机架采用一体化注塑加内嵌金属加强筋的结构，既控制了整机重量，又能保证田间颠簸作业时的结构强度，机架侧面预留了多组传感器安装位，可加装红外避障传感器、垄面识别摄像头，实现沿垄自动行走、障碍物自动停障的功能，机架前部预留的摄像头安装位，可实时采集前方垄面的秧苗空缺位置，配合移植执行机构完成精准补苗。行走部分采用了特制的钉齿式行走轮，轮体上的凸起钉齿能够扎入表层松软的土壤，避免在湿润泥地、覆膜垄面上打滑，轮组采用独立悬挂设计，每个行走轮都配有独立的减震阻尼结构，当田间垄面存在高低差、局部土块凸起时，轮组可自适应上下浮动，保证整机底盘始终保持水平状态，

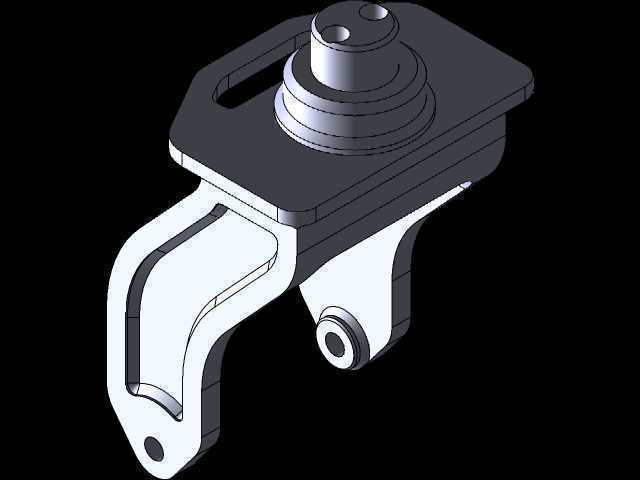

　　避免上层搭载的作业机构出现倾斜，影响移植作业的精度。黄色的轮组连接臂采用高强度工程塑料材质，既减轻了簧下质量，又能抵御田间的水肥腐蚀，不会像金属臂那样长期接触潮湿土壤出现锈蚀问题。整机的安装边界控制十分紧凑，整体宽度控制在35厘米以内，能够适配国内绝大多数蔬菜大棚的标准垄距，整机高度不超过40厘米，在高架苗床下方作业时也不会碰到苗床支架，底盘离地间隙控制在8厘米，既能跨过田间的小土块、残留的作物根茬，又不会因为离地过高导致整机重心偏高，在倾斜垄面上出现侧翻风险。在功能设计上，这款设备预留了移植执行机构的快装接口，用户可根据不同的秧苗类型更换夹苗式、导苗管式不同的移植末端，夹苗末端的开合角度、下插深度都可通过主控参数调整，

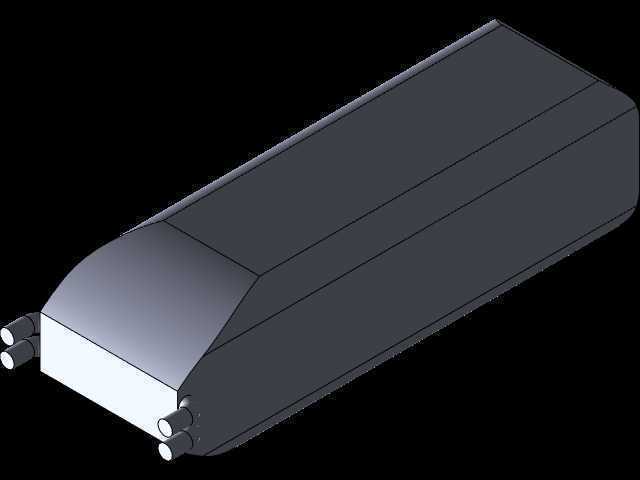

　　适配从3叶期的叶菜小苗到5叶期的瓜果大苗的移植需求，作业时行走轮的转速与移植末端的动作频率通过电控系统联动，保证株距控制精度在±1厘米以内，比人工移栽的株距均匀度提升40%以上。设备的外壳所有接缝处都做了密封胶条设计，整机防护等级达到IP65，作业完成后可直接用低压水枪冲洗表面的泥土，不会出现水渗入主控舱造成电路短路的问题，壳体表面做了哑光防紫外线处理，长期在露天田间暴晒也不会出现壳体老化变脆的问题。机架下部预留了配重块安装位，当搭载较重的作业末端时，可加装对应重量的配重块，调整整机重心位置，避免爬坡时出现后倾，设备的电池仓采用抽拉式设计，田间作业时可快速更换备用电池，单块电池可支持连续作业4小时以上，满足小块田地半天的作业需求。从建模细节来看，所有的安装孔位都预留了标准的紧固件沉头槽，装配时螺丝不会突出壳体表面，避免作业时挂到杂草、棚膜，轮组与机架的连接部位都做了密封轴承设计，防止泥土进入轴承造成卡滞，每个轮组的驱动电机都内置在机架的轮轴安装座内，没有外露的传动结构，减少了田间杂草缠绕传动部件的风险。这款设备除了基础的秧苗移植功能外，还可通过更换上层搭载模块，完成田间施肥、施药、墒情检测等多种作业，真正实现一机多用，降低种植户的设备采购成本，相比人工移植作业，单台设备每小时可完成800到1000株秧苗的移植作业，效率是人工的3到4倍，同时能够保证移植深度、株距的一致性，提升秧苗移栽后的成活率，减少后期补苗的工作量。
