石油井下作业用打捞工具结构设计

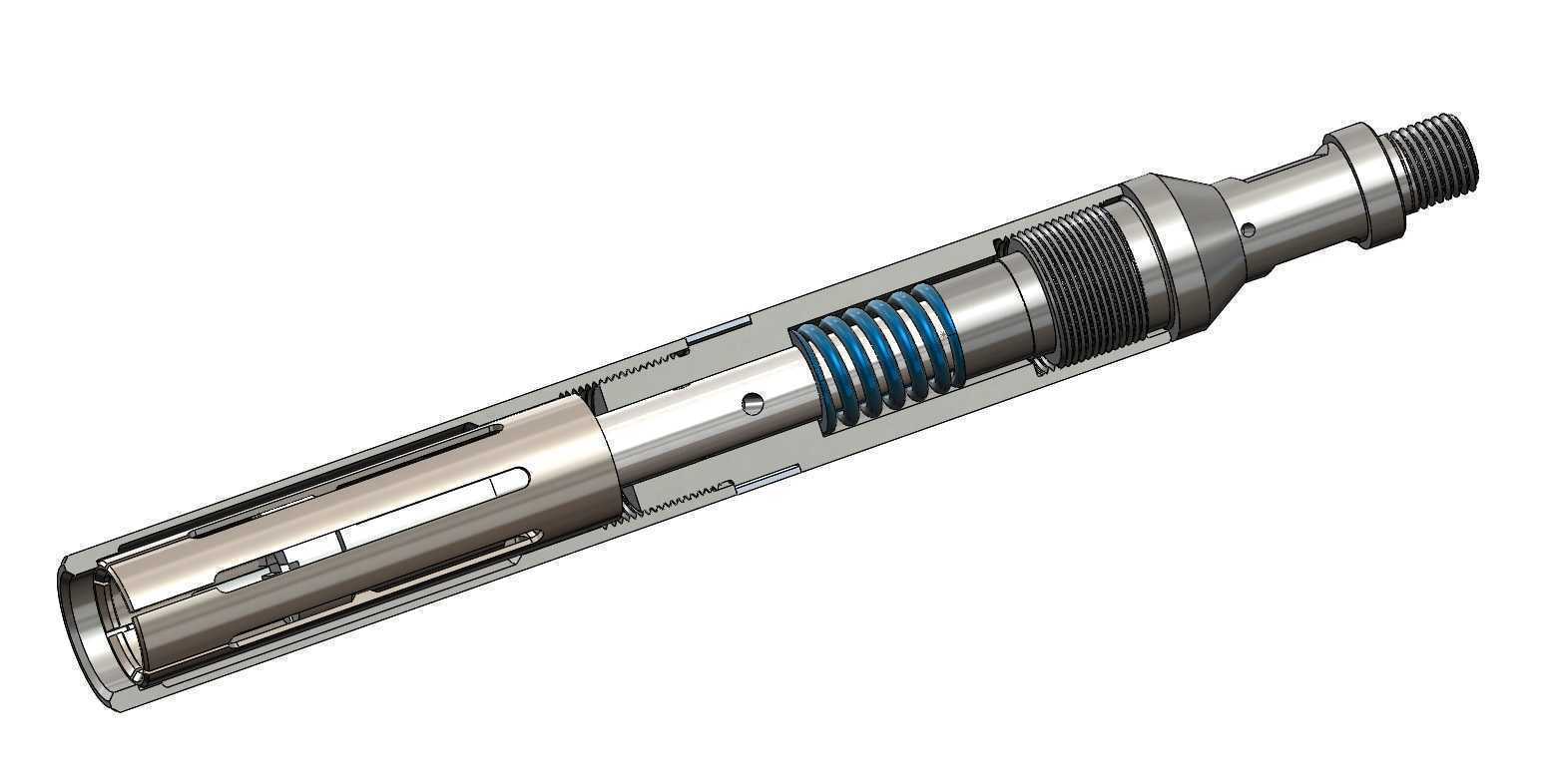

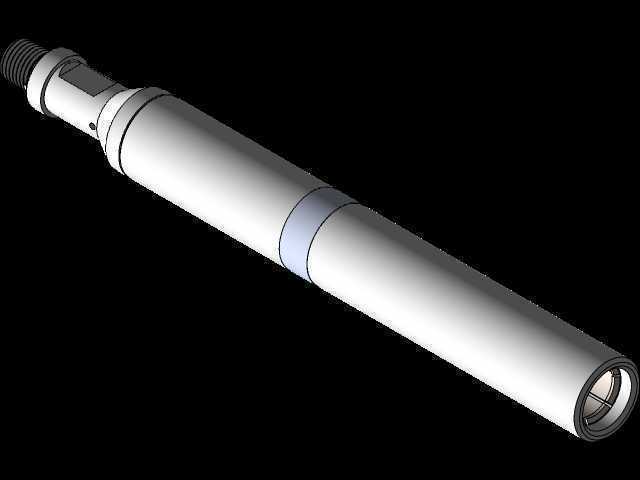

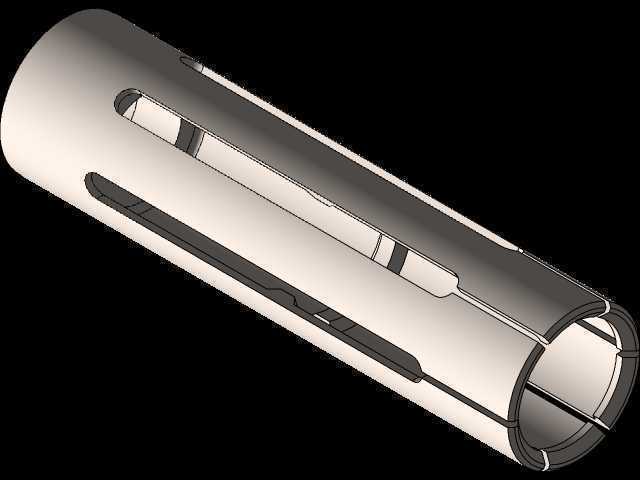

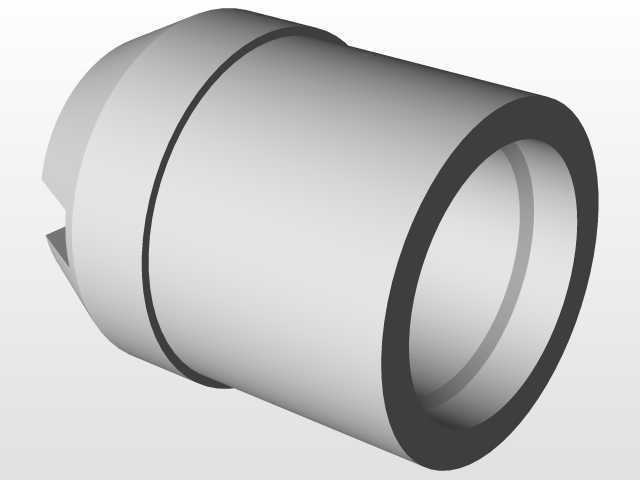

　　在油气田开发的全生命周期中，井筒内落物的处置是修井作业环节无法回避的工况，从钻完井阶段的钻具断落、测井仪器卡滞，到生产阶段的管柱脱扣、工具掉井，一旦出现落物卡阻，轻则造成油气井停产，重则导致井筒报废，这类打捞工具正是为处置该类工况开发的专用井下作业工具。从结构剖视来看，该工具整体采用长轴类同轴布局，适配常规油气井的套管内径通径要求，整体外轮廓无突出棱角，入井过程中可避免刮碰套管内壁，减少下入阻力。工具核心的抓捞段采用多瓣式卡瓦结构，卡瓦内壁加工有细密的咬合齿，当工具下放到落鱼位置后，通过上提管柱带动芯轴上移，卡瓦在锥面的推动下沿径向收缩，均匀咬合落鱼的外壁，咬合过程中卡瓦的受力沿周向均匀分布，避免局部应力集中造成落鱼二次断裂，

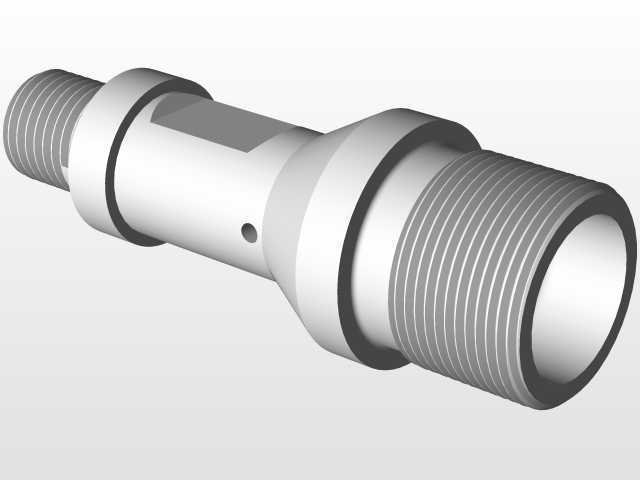

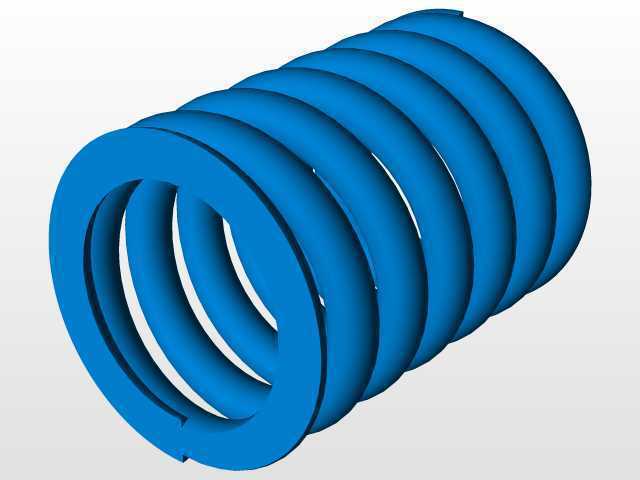

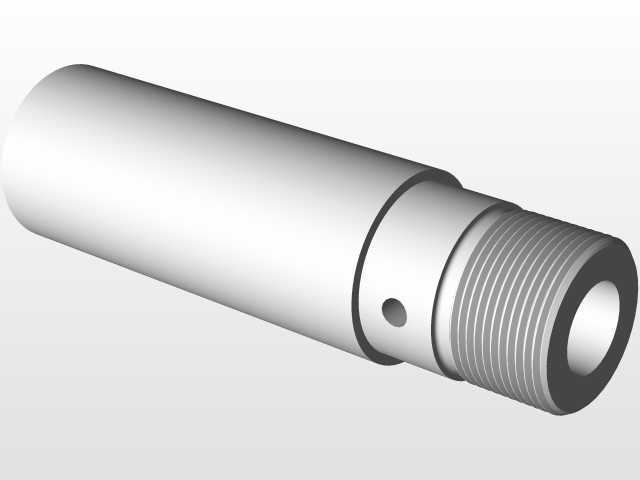

　　即使落鱼存在轻微的变形或外壁结蜡结垢，卡瓦齿也能穿透表层附着物实现可靠抓持。卡瓦的复位依靠内置的圆柱螺旋压缩弹簧实现，弹簧的刚度经过匹配设计，在工具未施加提拉载荷时，弹簧推动卡瓦保持张开状态，确保工具能顺利套入落鱼顶端，不会出现中途提前坐卡的问题；弹簧的行程与卡瓦的径向收缩量做了匹配，既保证卡瓦有足够的收缩量适配不同外径的落鱼，也避免弹簧过度压缩出现塑性变形，影响工具的重复使用性能。工具的上部为标准油管连接螺纹，可直接与现场常用的修井管柱配接，无需额外加工转换接头，螺纹段做了加厚处理，能承受修井作业过程中的上提、下放、旋转复合载荷，避免螺纹处断裂造成二次落物。工具内部设计有连通的流道，在抓捞落鱼后可通过管柱注入洗井液，

　　循环冲洗落鱼周围的沉砂、结蜡，降低落鱼的卡阻力，提升打捞成功率，流道的通径经过优化，在保证工具整体强度的前提下尽可能扩大过流面积，减少洗井过程中的压损。从安装边界来看，工具的最大外径严格匹配对应规格套管的最小通径，下入过程中与套管壁留有足够的间隙，允许井筒存在轻微的缩径或变形，工具的长度根据作业井的井斜情况做了优化，在大斜度井、水平井段下入时，能顺利通过造斜段，不会出现卡滞。设计过程中对各零件的材质做了匹配，接触井液的零部件采用耐腐蚀合金材质，适配含硫、高矿化度的井下工况，卡瓦齿采用表面硬化处理，硬度高于常规落鱼材质，保证咬合过程中不会出现齿部崩裂或磨损，芯轴等承力件经过调质处理，具备足够的抗拉、抗扭强度，

　　满足大载荷提拉解卡的作业需求。不同于地面作业工具，井下打捞工具的作业环境完全处于封闭的井筒内，操作人员无法直接观察工具的坐卡状态，因此该工具在设计时预留了载荷显示的结构配合空间，当卡瓦完全咬合落鱼后，管柱的悬重会出现明显的变化，地面作业人员通过指重表的数值变化即可判断抓捞是否成功，无需额外的检测装置。工具的各连接部位均采用可靠的密封结构，避免井液进入工具内部造成弹簧卡阻、零件锈蚀，保证工具在井下长时间停留也能正常动作。在实际作业中，该类工具可适配多种类型的落鱼打捞，包括油管、钻杆、接头以及其他规则圆柱外形的落物，通过更换不同规格的卡瓦，即可覆盖一定范围内的落鱼外径，无需准备多套不同规格的工具，降低修井作业的工具储备成本。
