牵引式液压劈柴作业设备结构设计

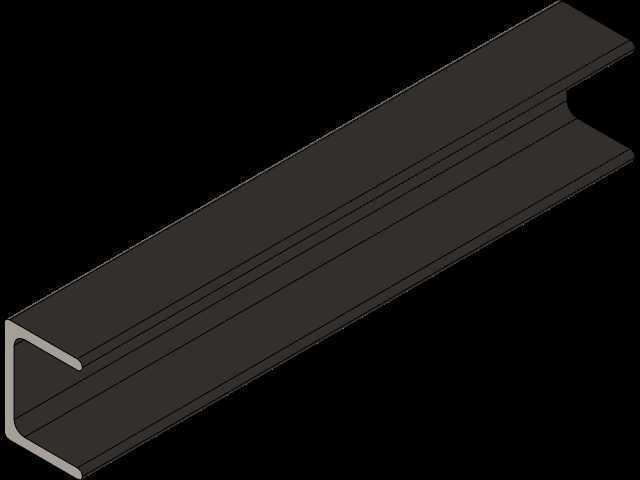

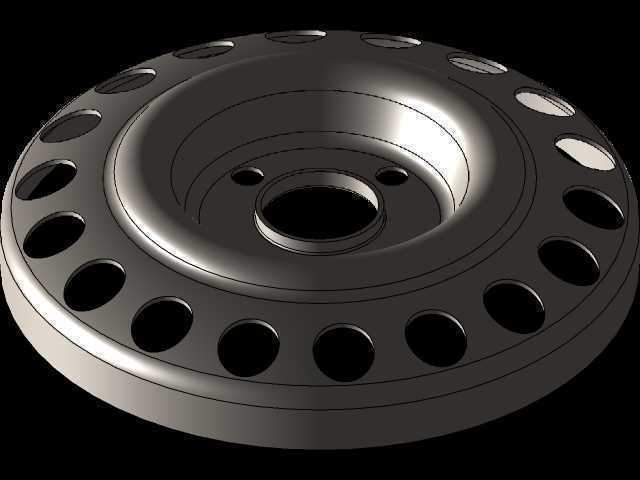

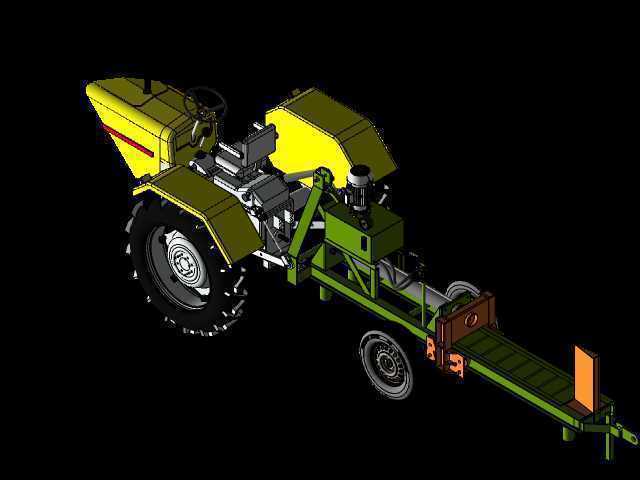

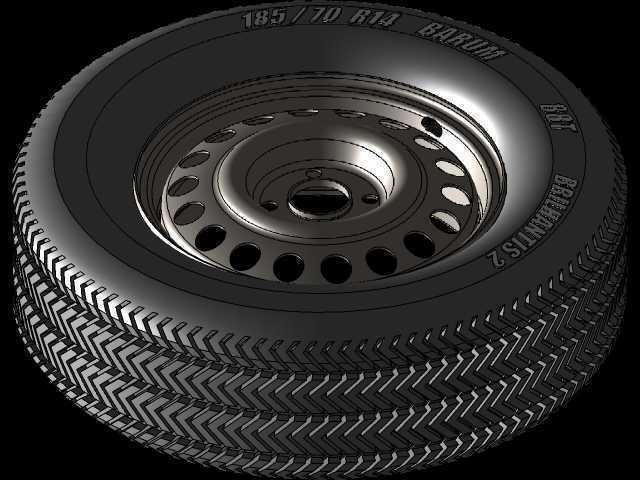

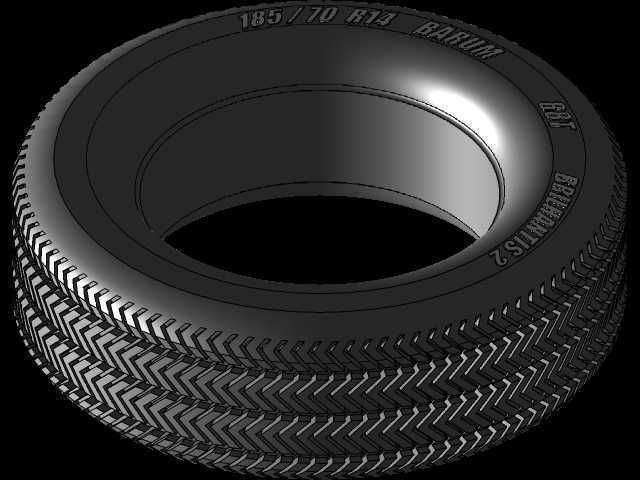

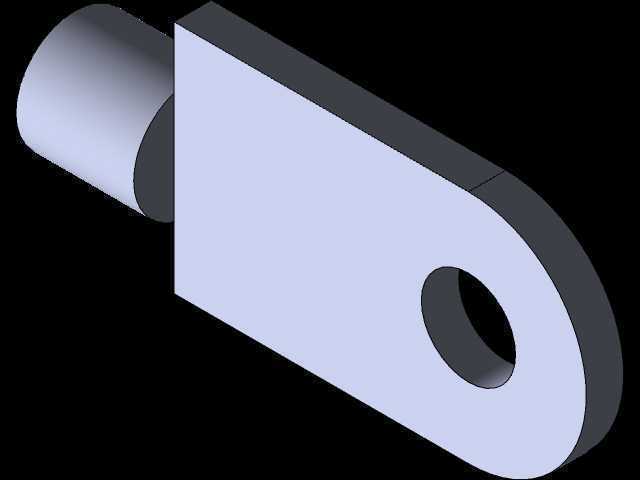

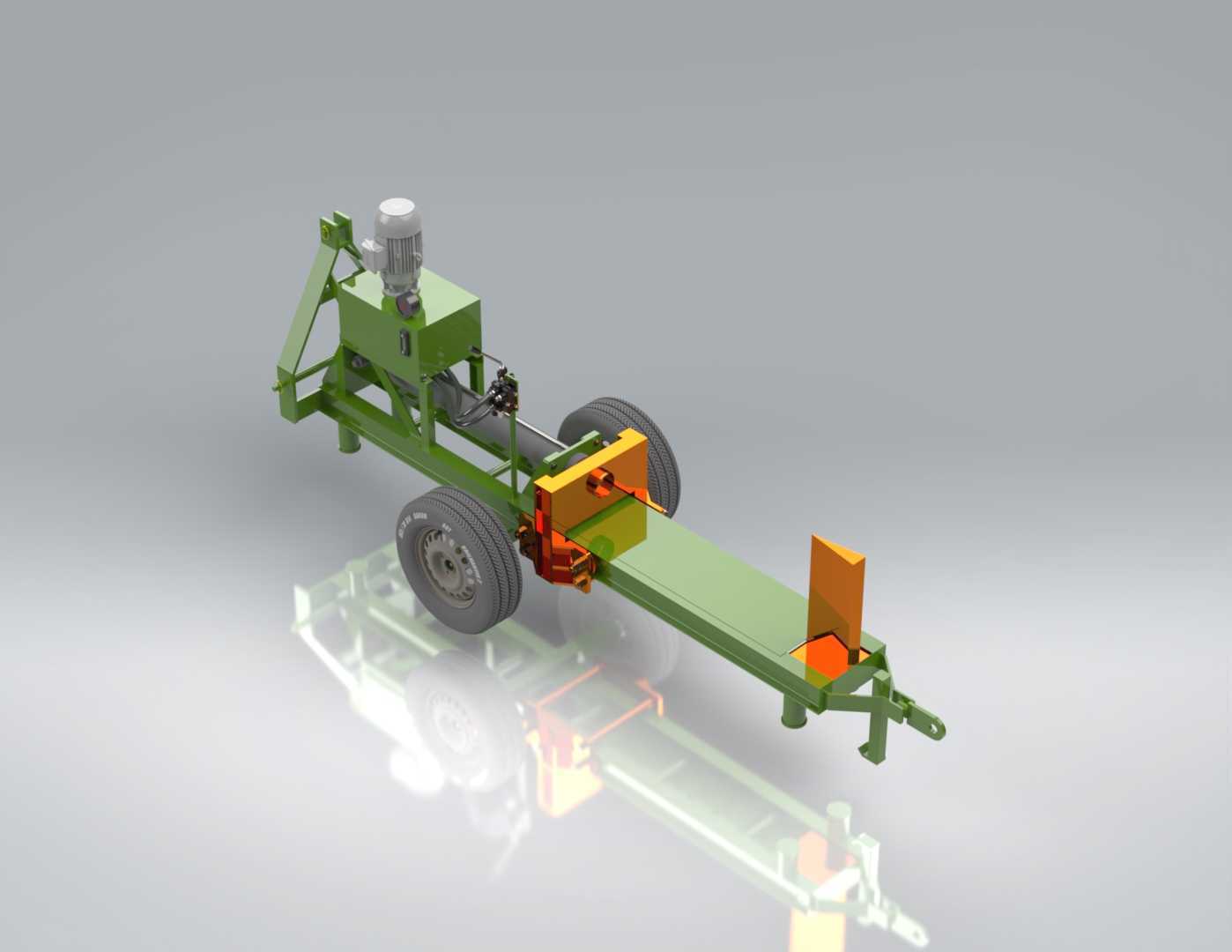

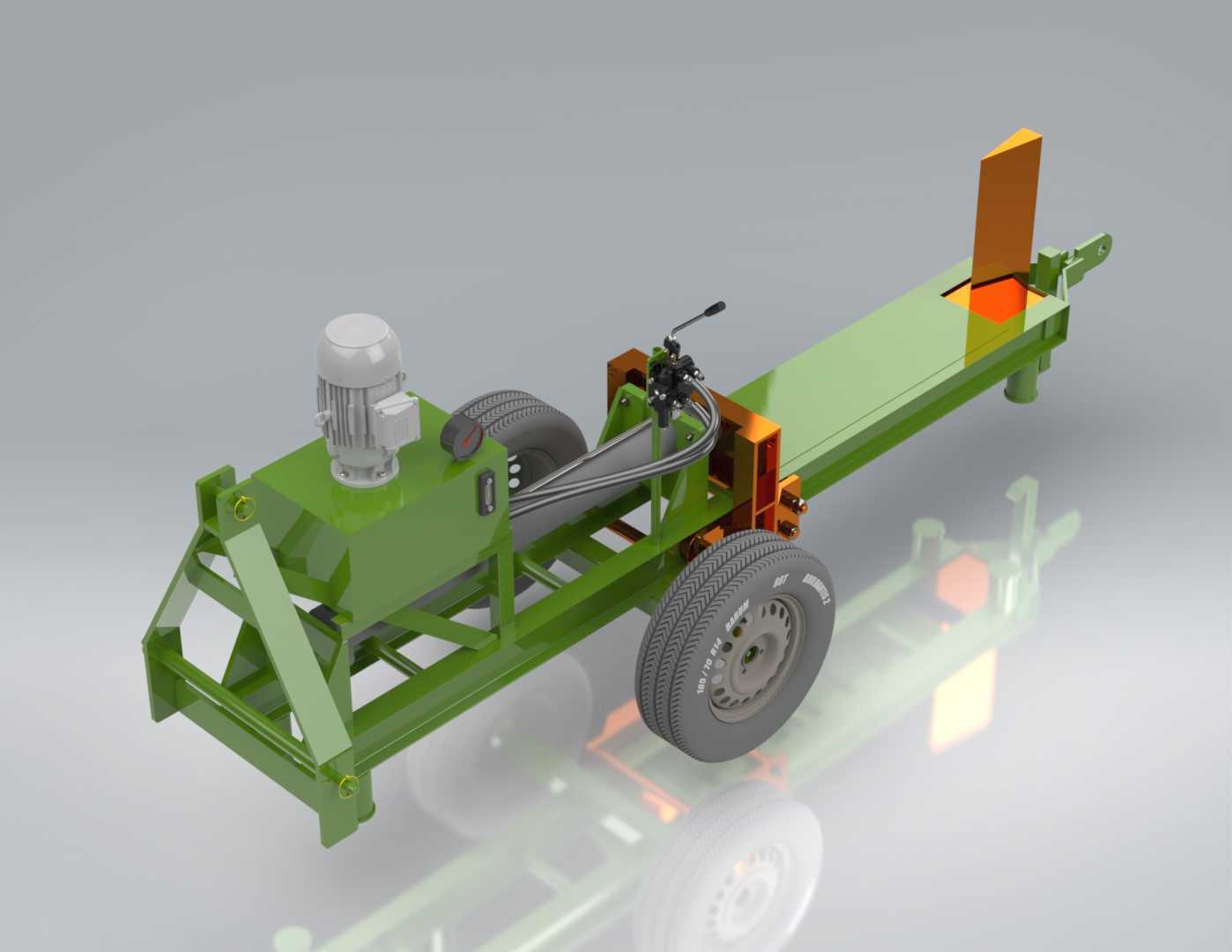

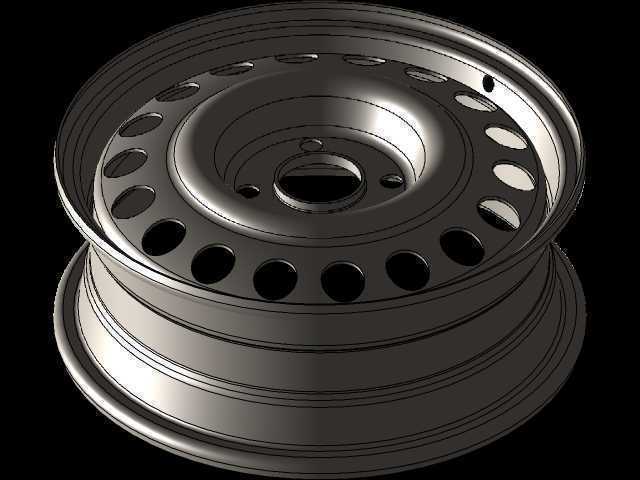

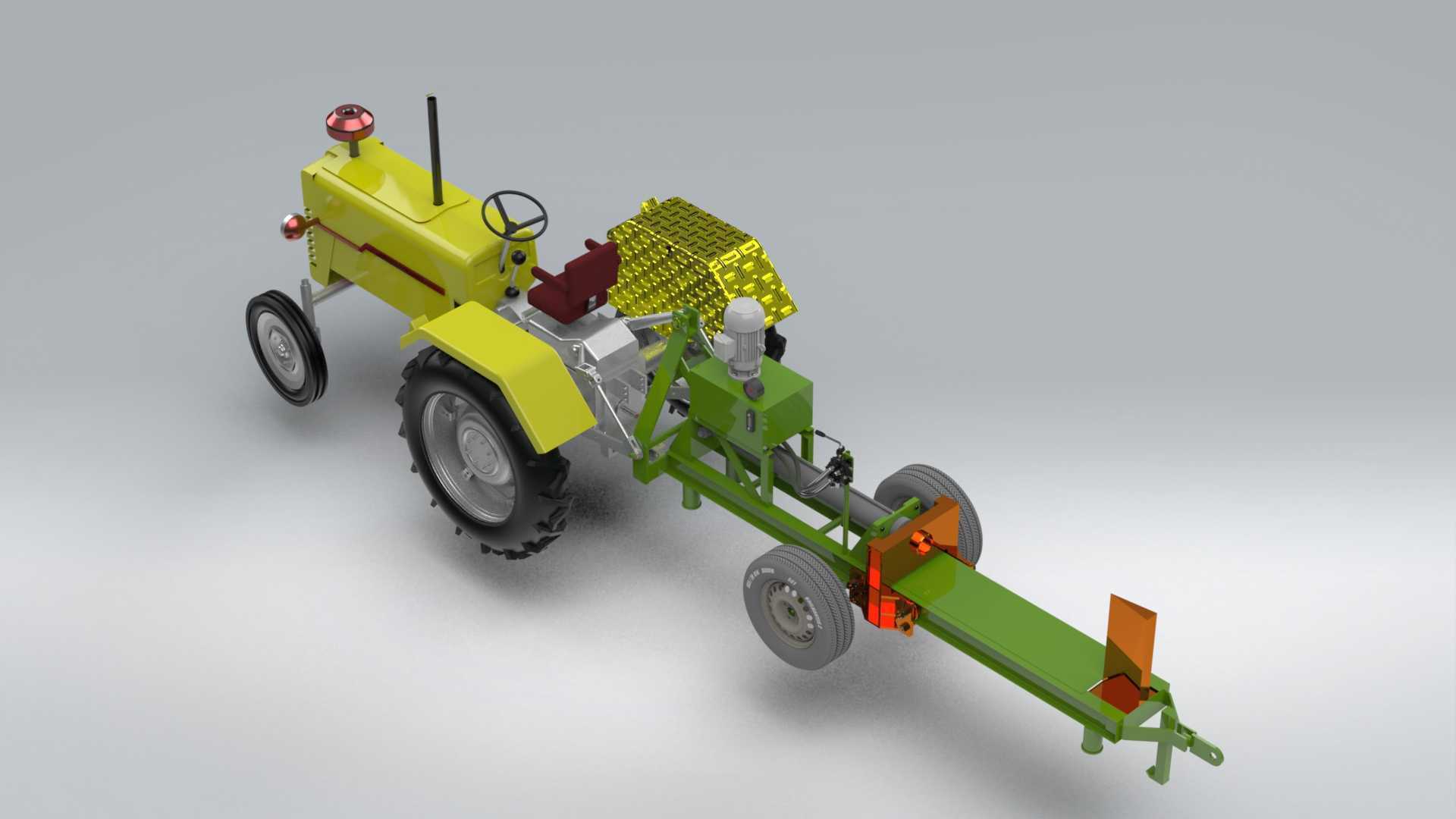

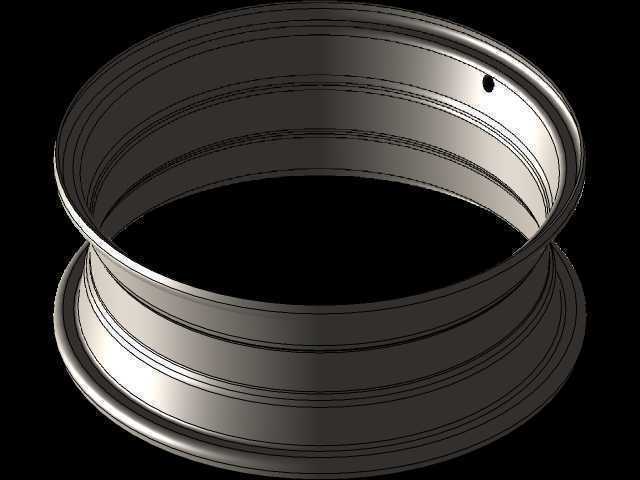

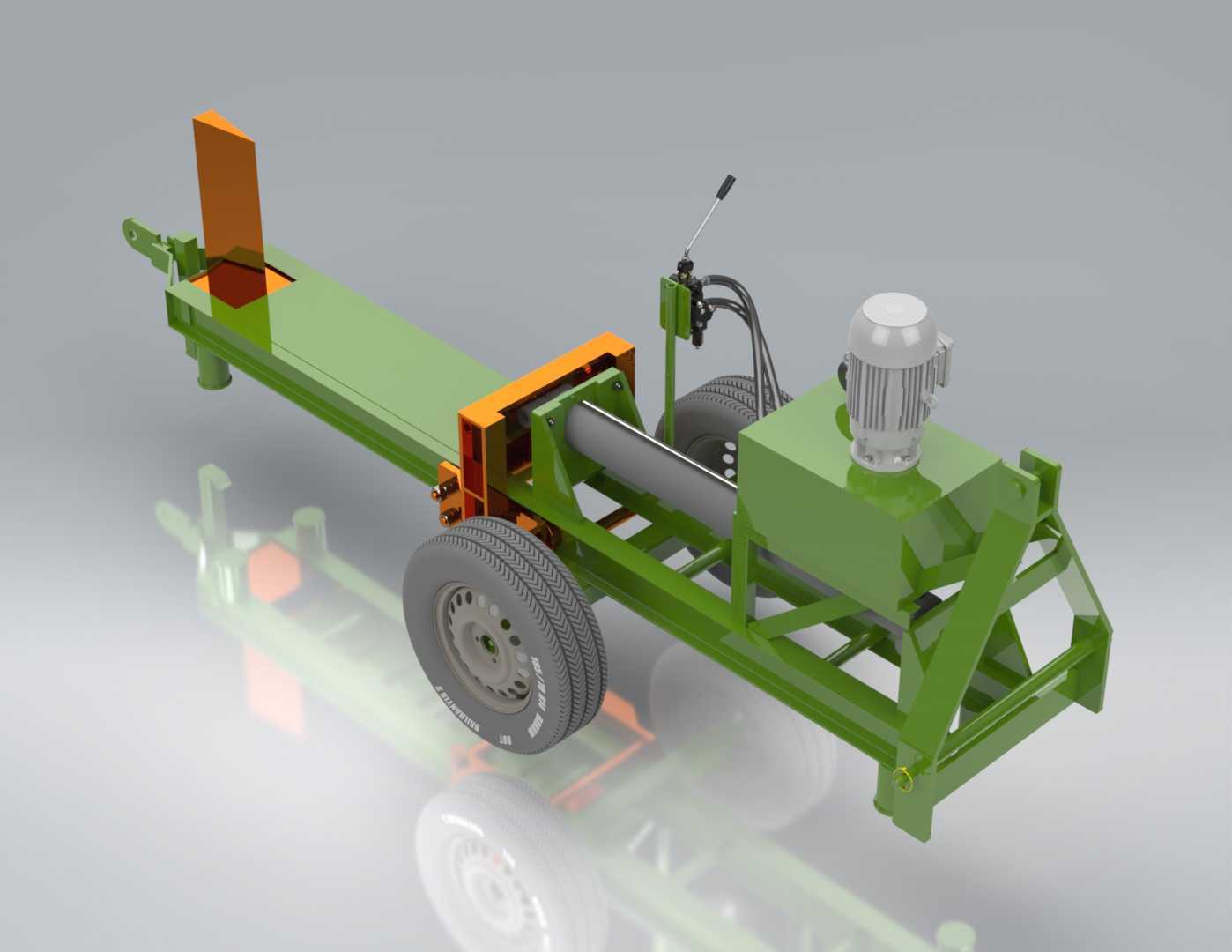

　　这款牵引式液压劈柴设备，主要面向林区零散木材加工、农户薪柴制备、小型木材加工点的原木分段劈切作业场景，采用拖挂式底盘设计，可直接挂载于拖拉机尾部完成跨区域转场，适配山地、林间土路、乡村便道等非硬化路面的移动作业需求，无需额外吊装转运设备，单人即可完成转场与作业全流程操作。设备整体采用长条形卧式布局，底盘框架由矩形型钢焊接而成，前部设置标准拖拉机牵引挂接结构，挂接点高度匹配常规农用拖拉机后牵引销位，无需额外改装挂接装置；底盘中部靠后位置布置双轮行走机构，采用橡胶充气轮胎搭配钢制轮辐，轮距设定适配乡村道路通行宽度，行走状态下整机重心位于轮轴靠前位置，牵引行驶时不会出现翘头或摆尾问题，非作业状态下可通过牵引架直接拖行，

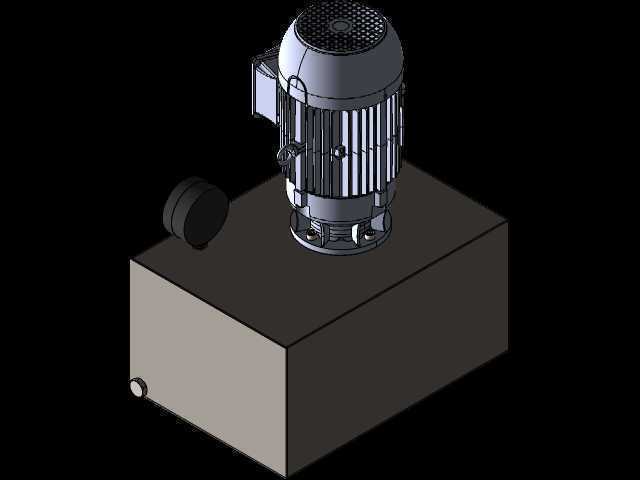

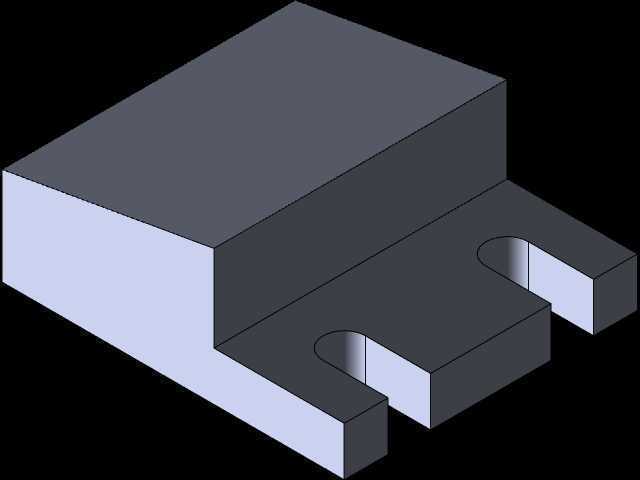

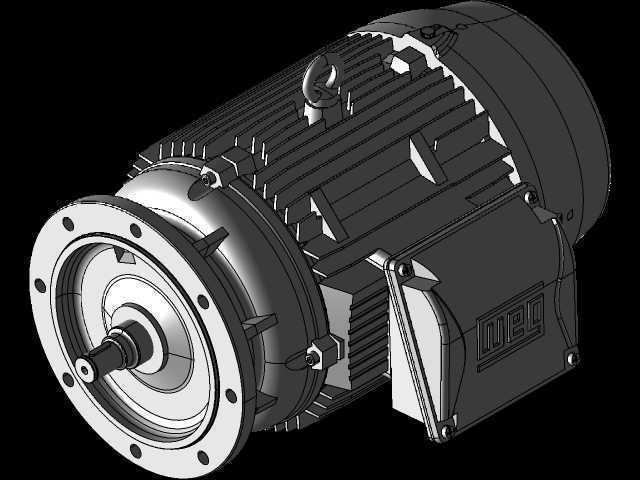

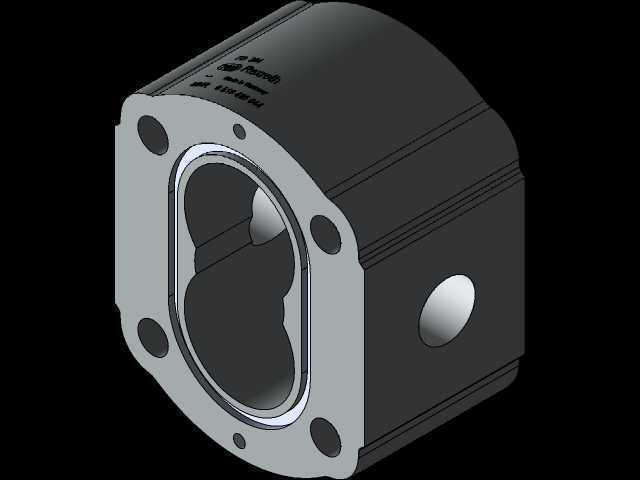

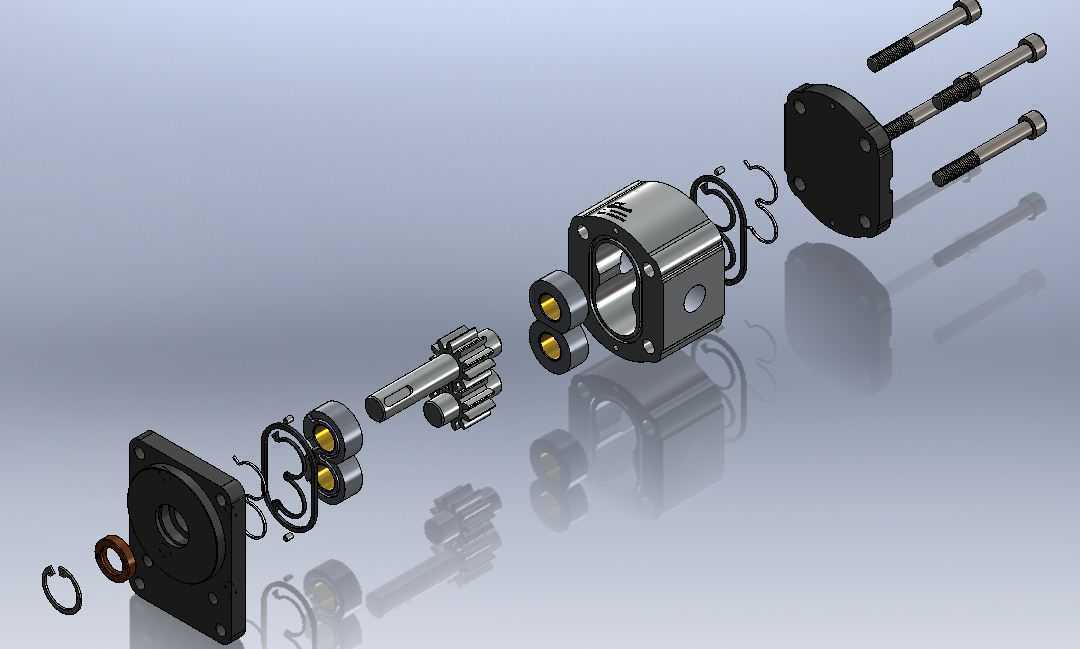

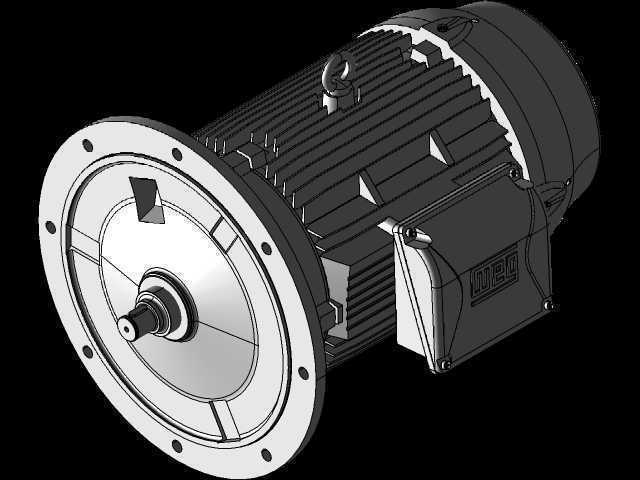

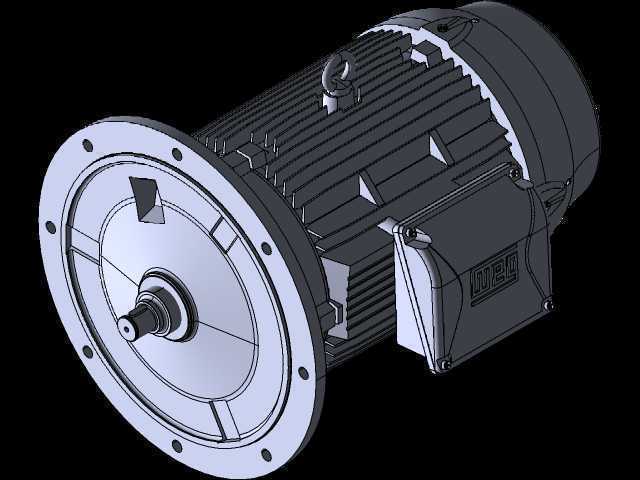

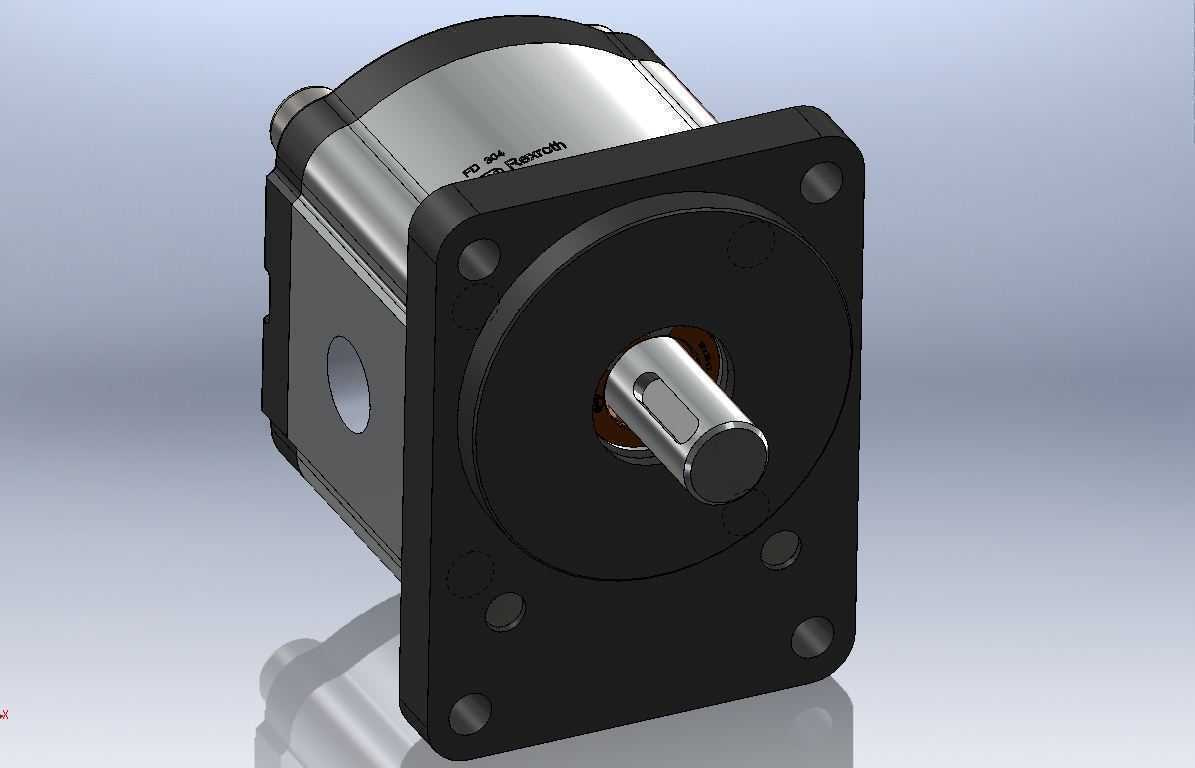

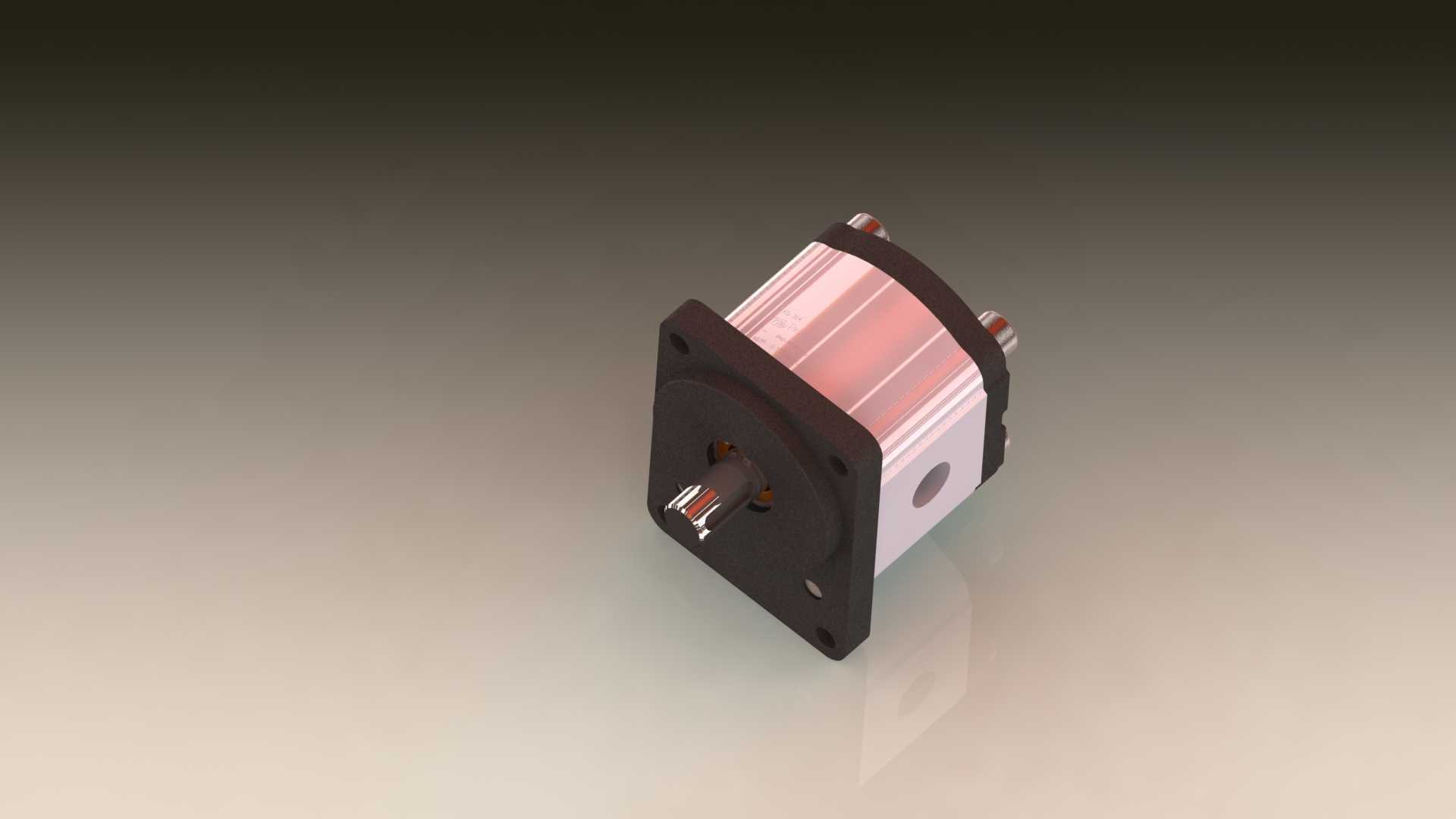

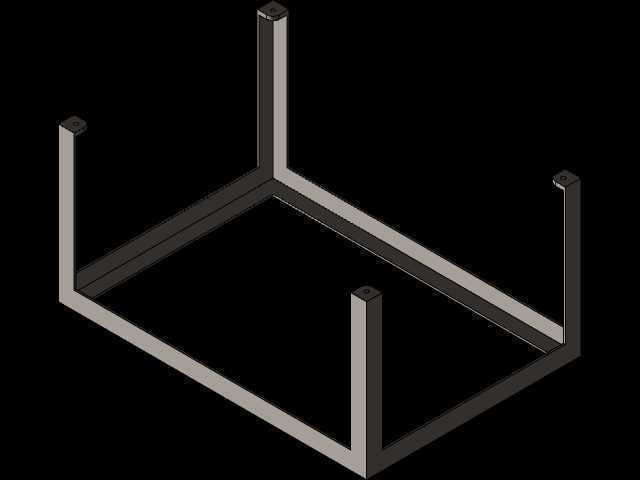

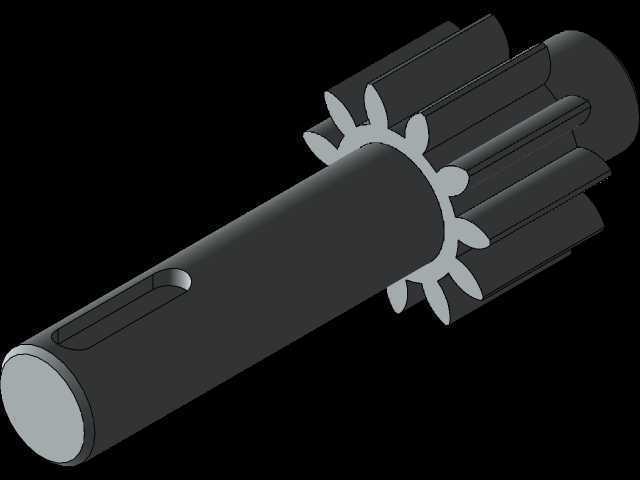

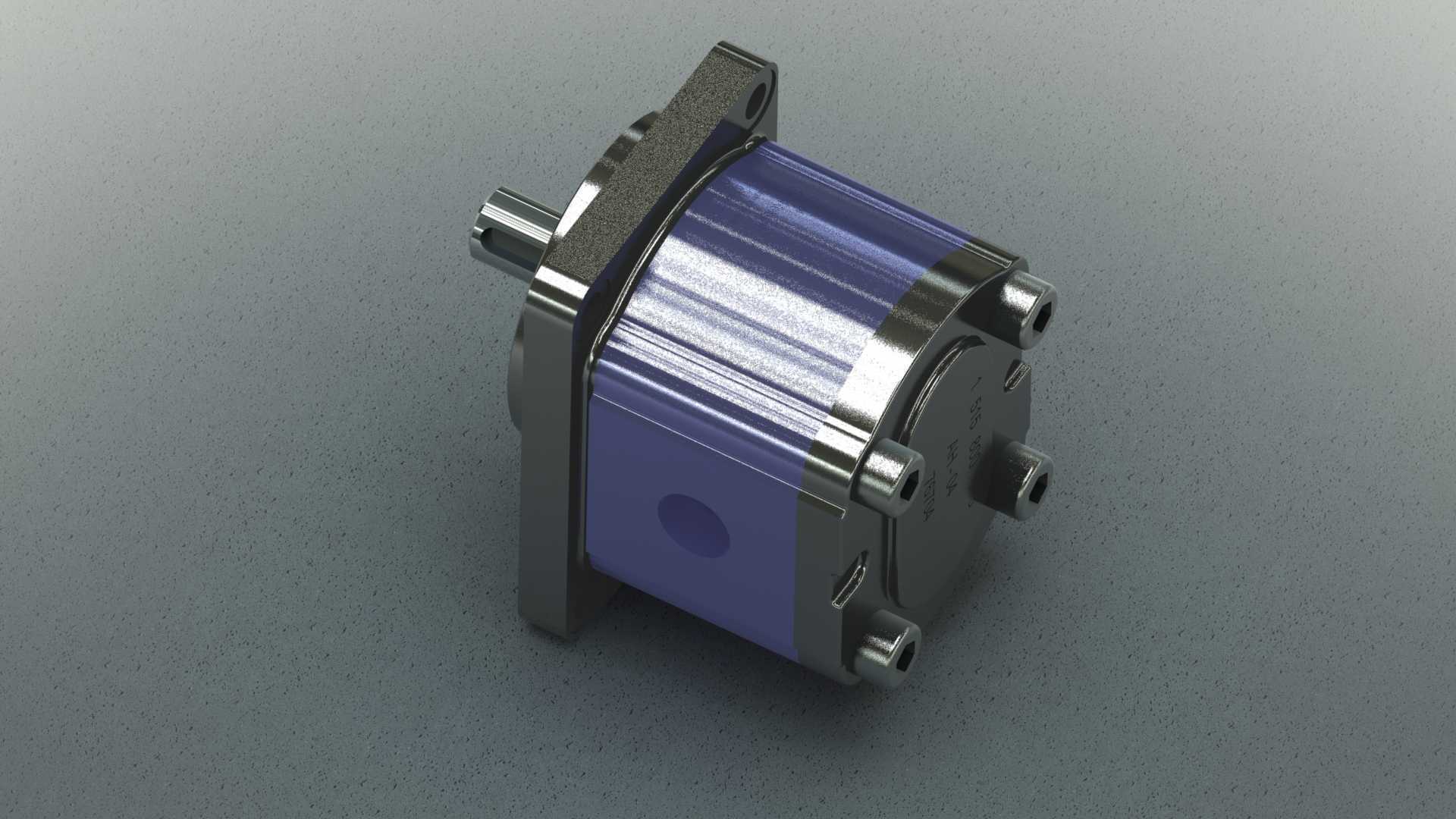

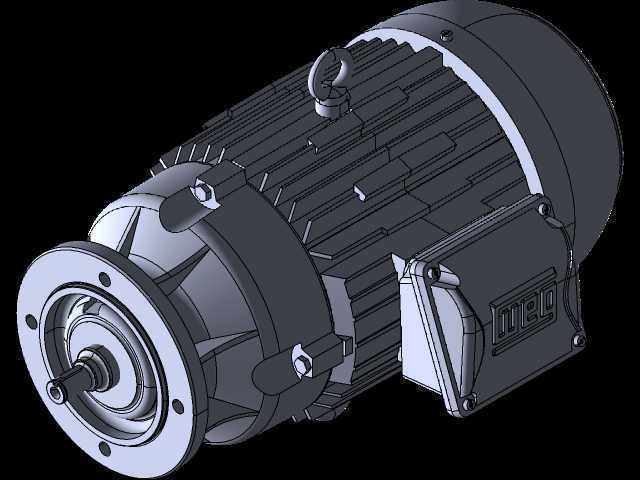

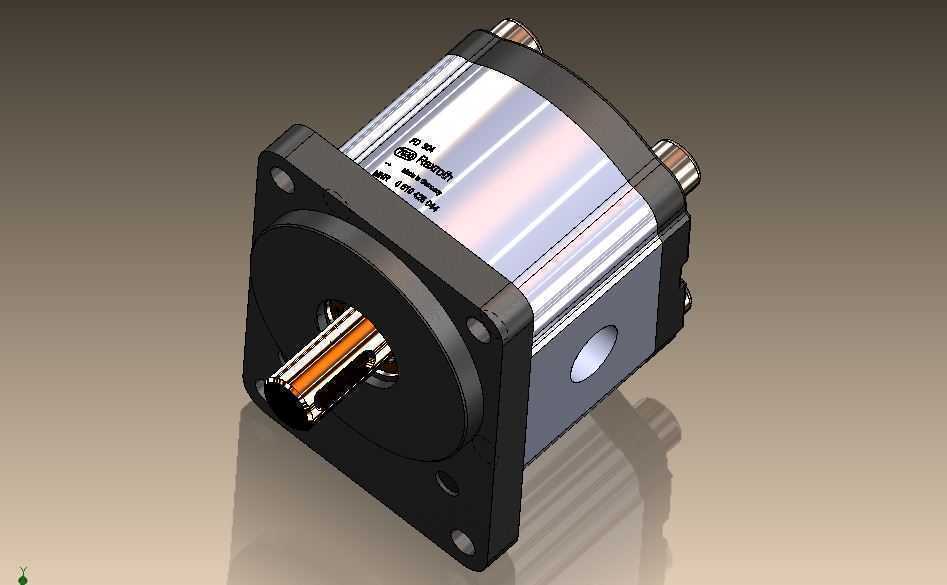

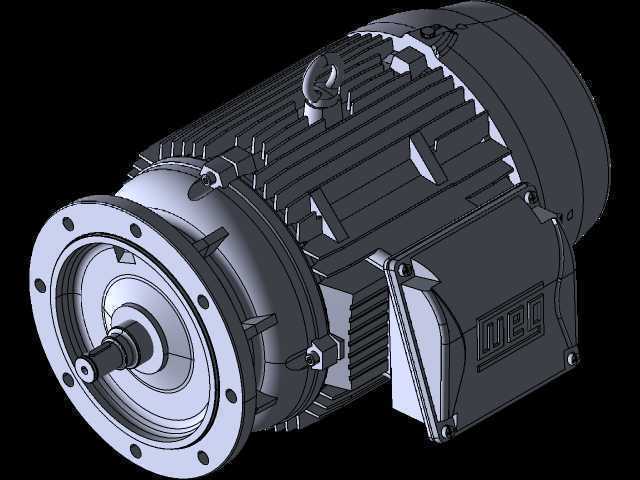

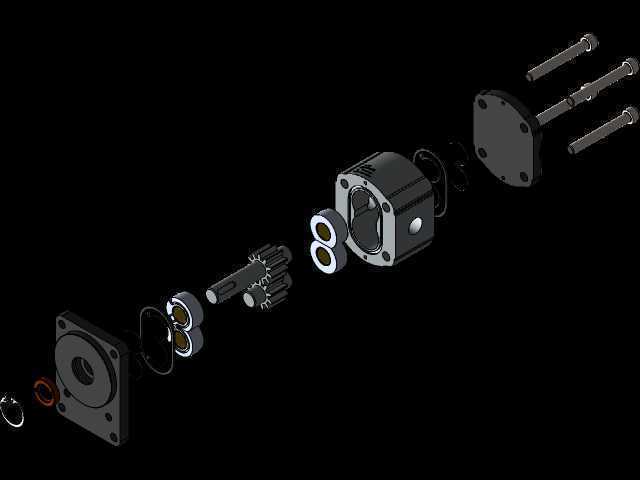

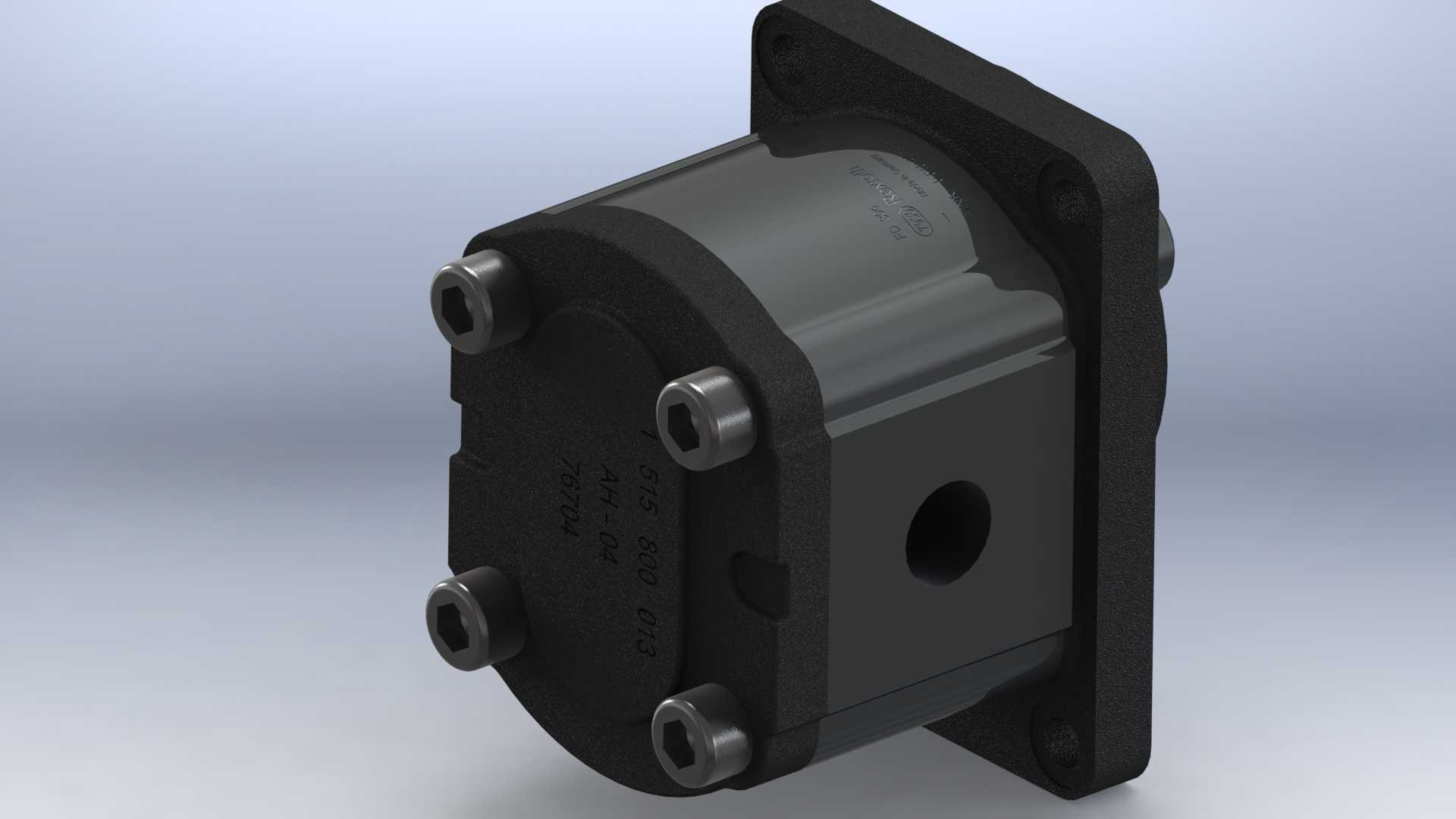

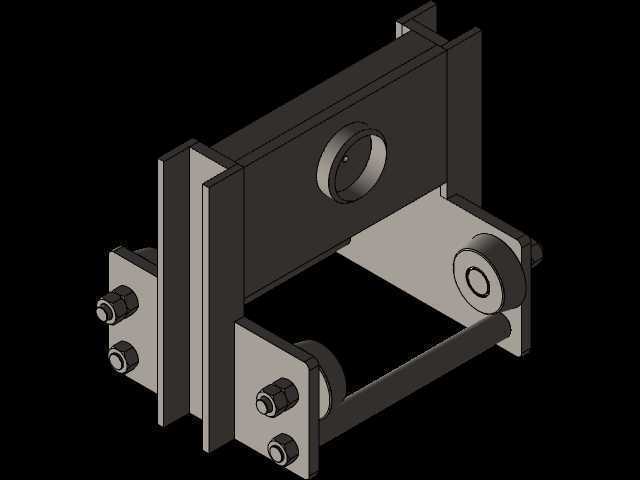

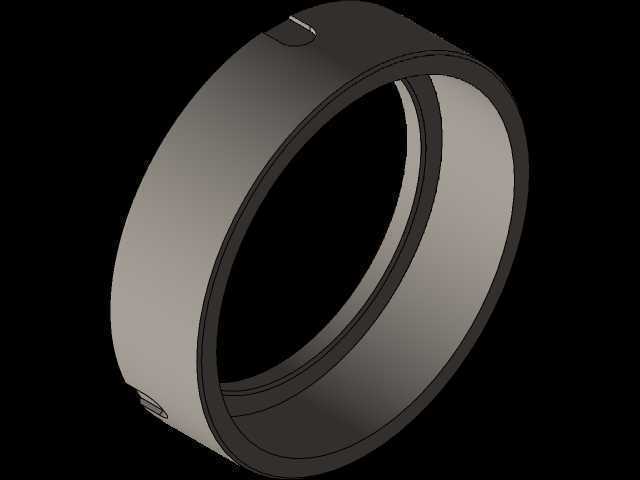

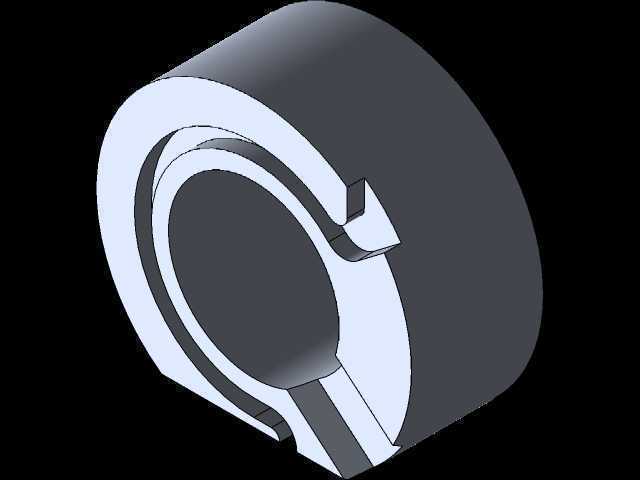

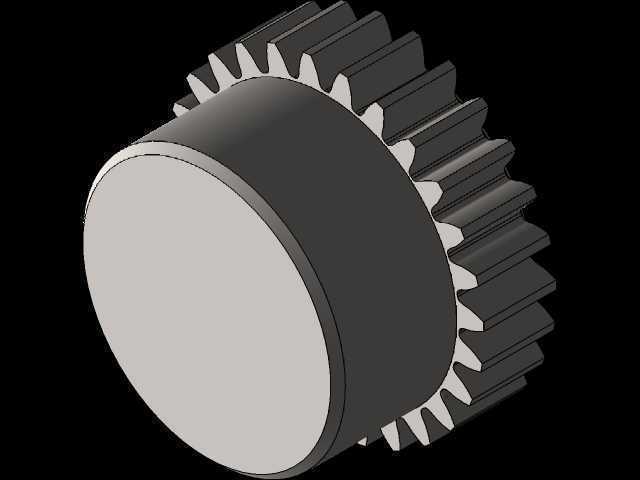

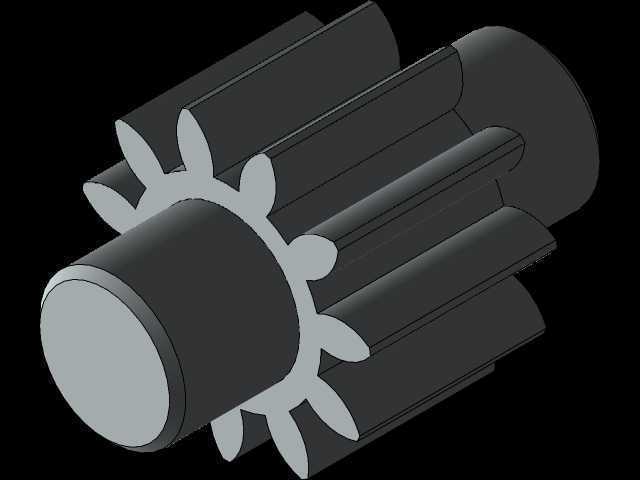

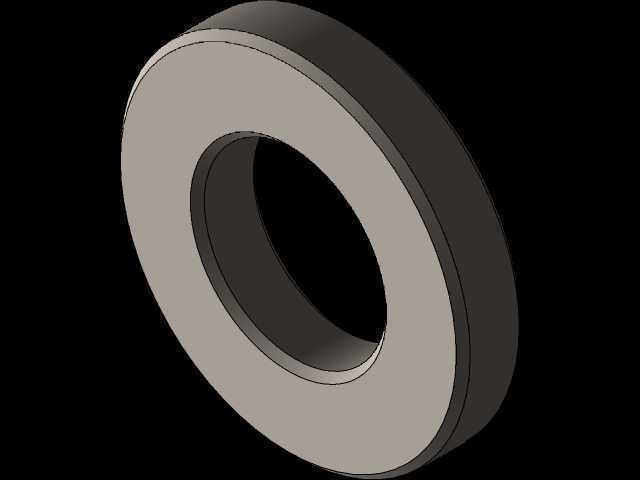

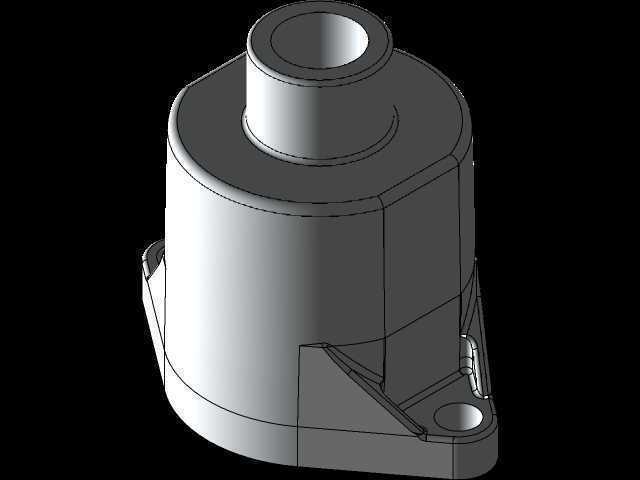

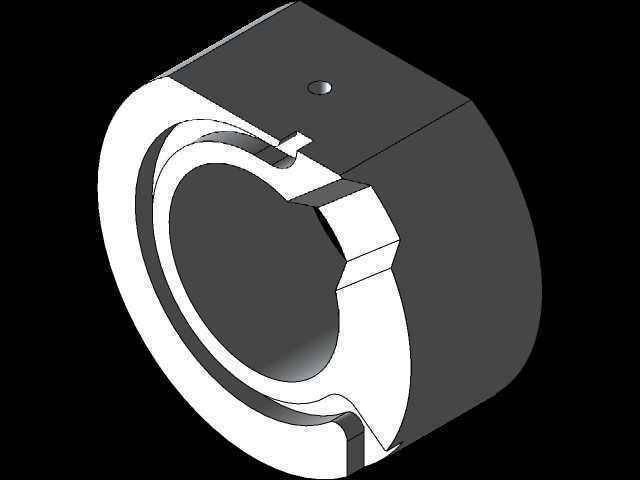

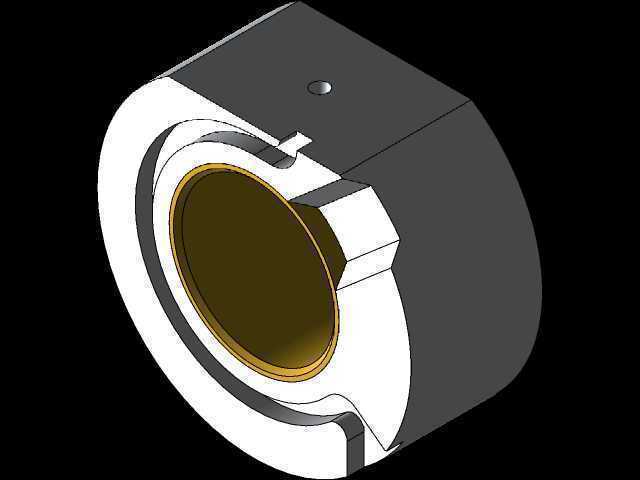

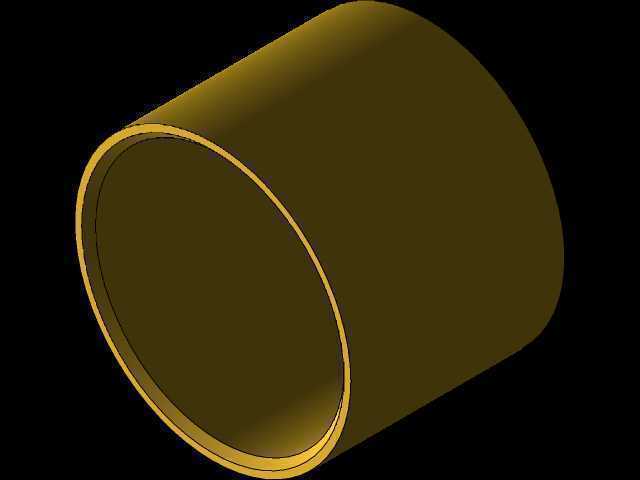

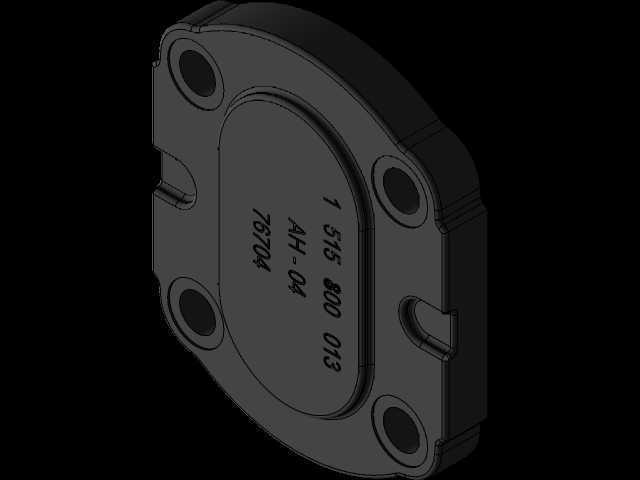

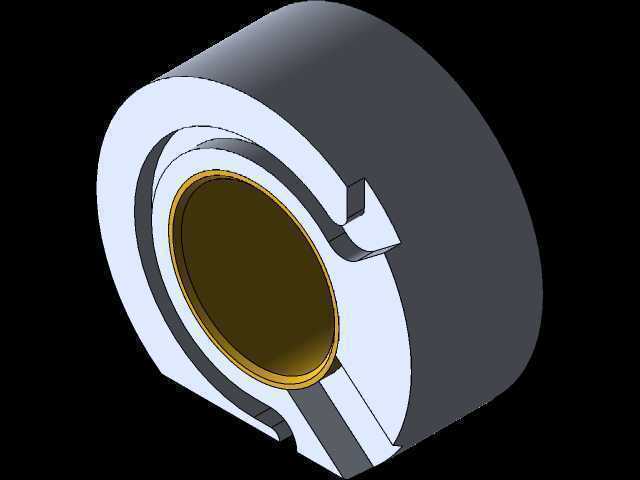

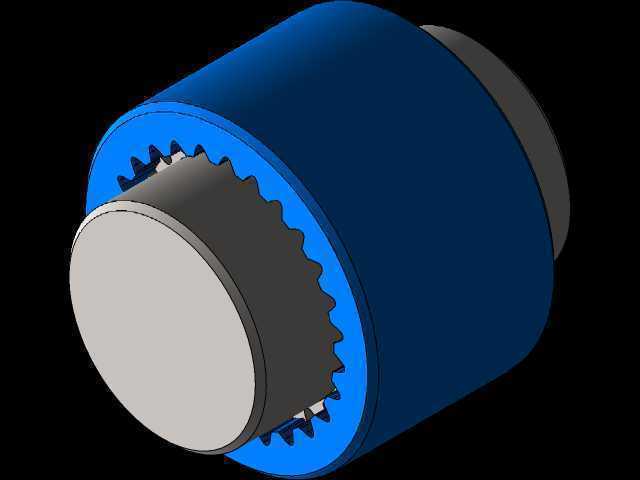

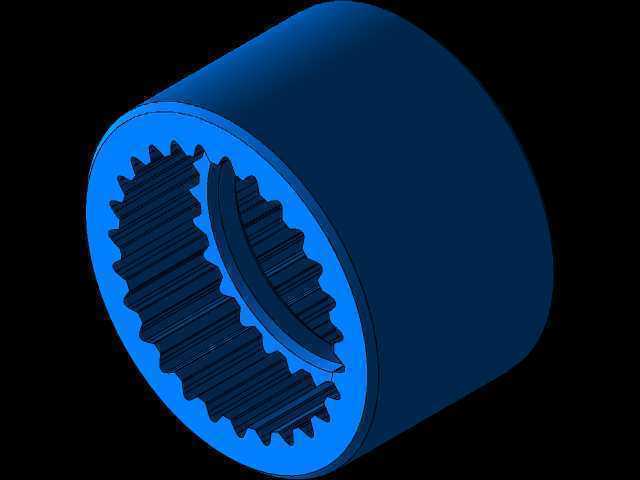

　　最高拖行速度不超过农用机械田间转移限速。劈切执行机构沿底盘长轴方向布置，采用单液压缸直推式劈切结构，液压缸缸体固定于底盘前部的动力安装架上，活塞杆端部安装V形推料块，可自适应不同直径原木的对中定位，避免劈切过程中原木偏移导致的刀头受力不均；底盘尾部设置固定式楔形劈刀，刀头采用高碳钢焊接后刃口淬火处理，劈刀角度经过反复校核，可适配直径100mm至400mm的原木段劈切，单次劈切行程可覆盖常规薪柴所需的段长尺寸，液压缸伸出到位后触发行程换向阀，自动完成活塞杆回缩复位，无需人工手动换向操作。动力单元集成安装于底盘前部的机架上，采用电动机搭配齿轮泵的动力组合，液压油箱与机架焊接为一体，既减少了额外油箱的安装空间，

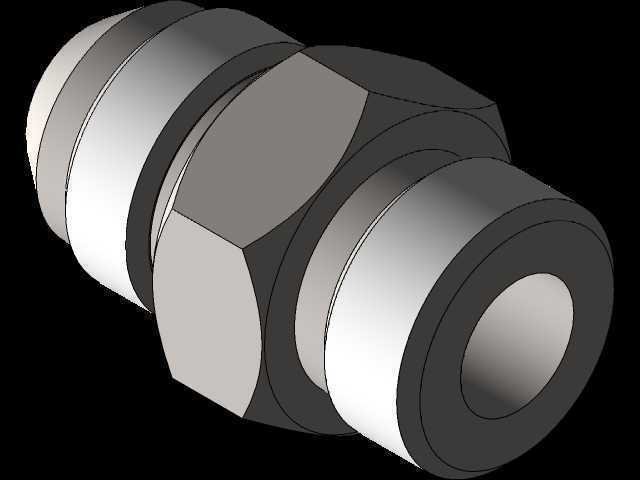

　　又能借助机架型钢的散热面积降低液压系统连续作业的油温升幅，液压管路采用硬管沿底盘框架内侧排布，外露活动段采用高压胶管连接，管路布置避开劈切落料区域与行走轮转动范围，避免作业过程中木料掉落或轮胎碾压损坏管路。操作手柄布置于机架侧方的安全位置，操作人员站在设备侧方即可完成送料、劈切操作，作业时原木放置于推料块与劈刀之间的承料梁上，承料梁表面焊接有防滑定位条，避免原木在劈切受力时出现侧滑；设备的电气控制元件集中安装于前部的防水接线盒内，接线盒防护等级适配户外露天作业的淋雨、扬尘环境，电机启动采用过载保护配置，遇到硬木卡料时可自动触发过载停机，避免电机长时间堵转烧毁。从结构设计逻辑来看，这款设备优先考虑户外移动作业的可靠性，

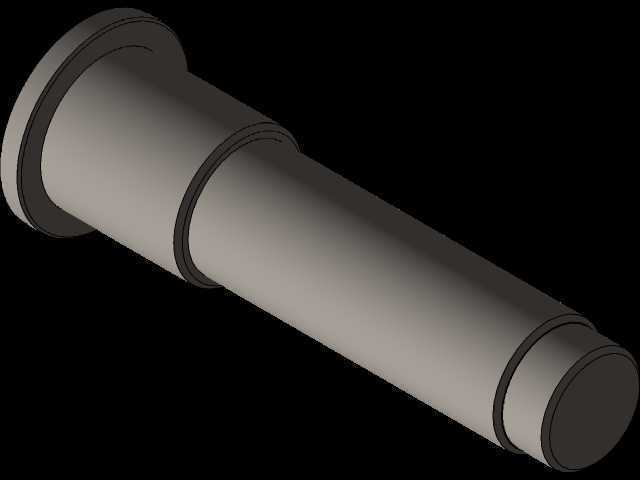

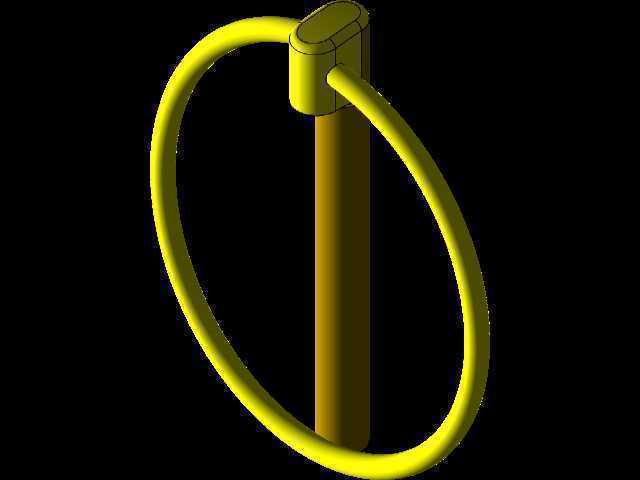

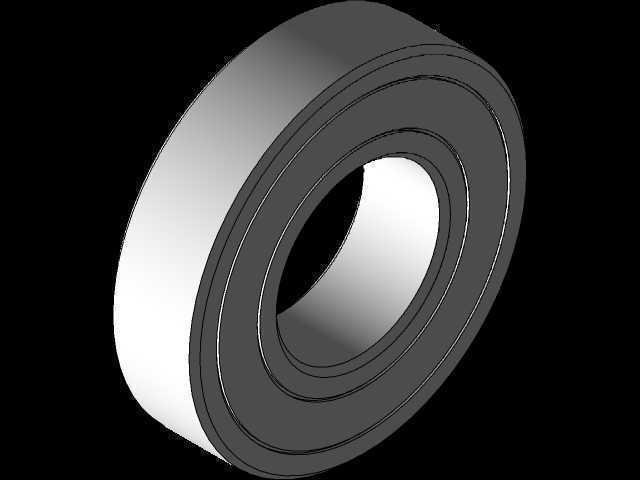

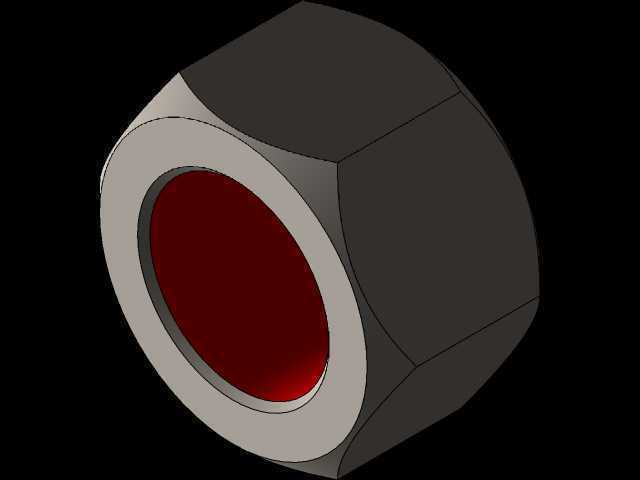

　　所有转动铰接点均设置黄油嘴注油结构，日常维护时无需拆解部件即可完成润滑保养；行走轮的轮轴采用调质处理的圆钢加工，与底盘框架的连接采用加强筋焊接结构，可承受颠簸路面的冲击载荷；劈刀与承料梁的连接采用螺栓紧固加焊接的双重固定方式，可承受劈切硬木时的最大反冲击力，长期作业不会出现刀头移位或焊缝开裂问题。安装边界方面，设备作业状态下需保证尾部劈刀位置预留不小于1米的操作空间，侧方预留0.8米以上的送料操作空间，牵引挂接时需保证牵引销与拖拉机挂接点的间隙不大于5mm，插装开口销锁定避免行驶中脱钩；液压系统首次注油需选用适配户外低温环境的抗磨液压油，空载运行三个行程排净管路内空气后方可加载作业，连续作业2小时后需检查液压油箱油温，若油温超过允许阈值需停机降温，避免密封件过早老化损坏。不同于固定式劈柴设备，这款拖挂式结构无需固定安装基础，转场时收起支撑支腿即可拖行，到达作业点后放下侧方支腿调平机身即可开始作业，尤其适合林区采伐点的就地劈切加工，减少原木长距离转运的工作量，也可用于乡村生物质燃料加工点的原料预处理作业，劈切后的木料可直接作为薪柴或生物质原料使用，设备整体结构没有复杂的电控或传动部件，基层维修人员即可完成常见故障排查与易损件更换，适配乡村、林区的售后维护条件。
