立式土壤钻探设备支撑机架结构

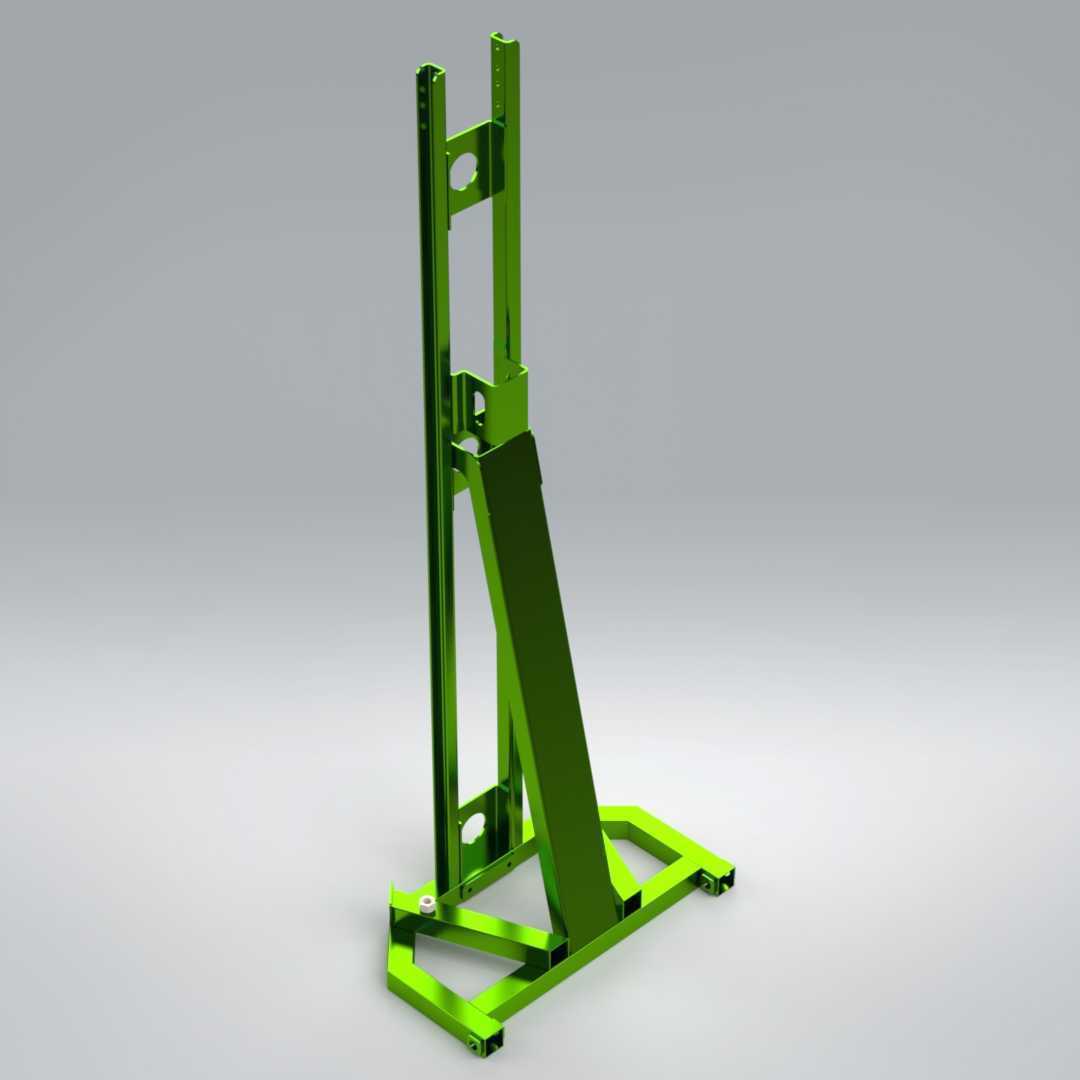

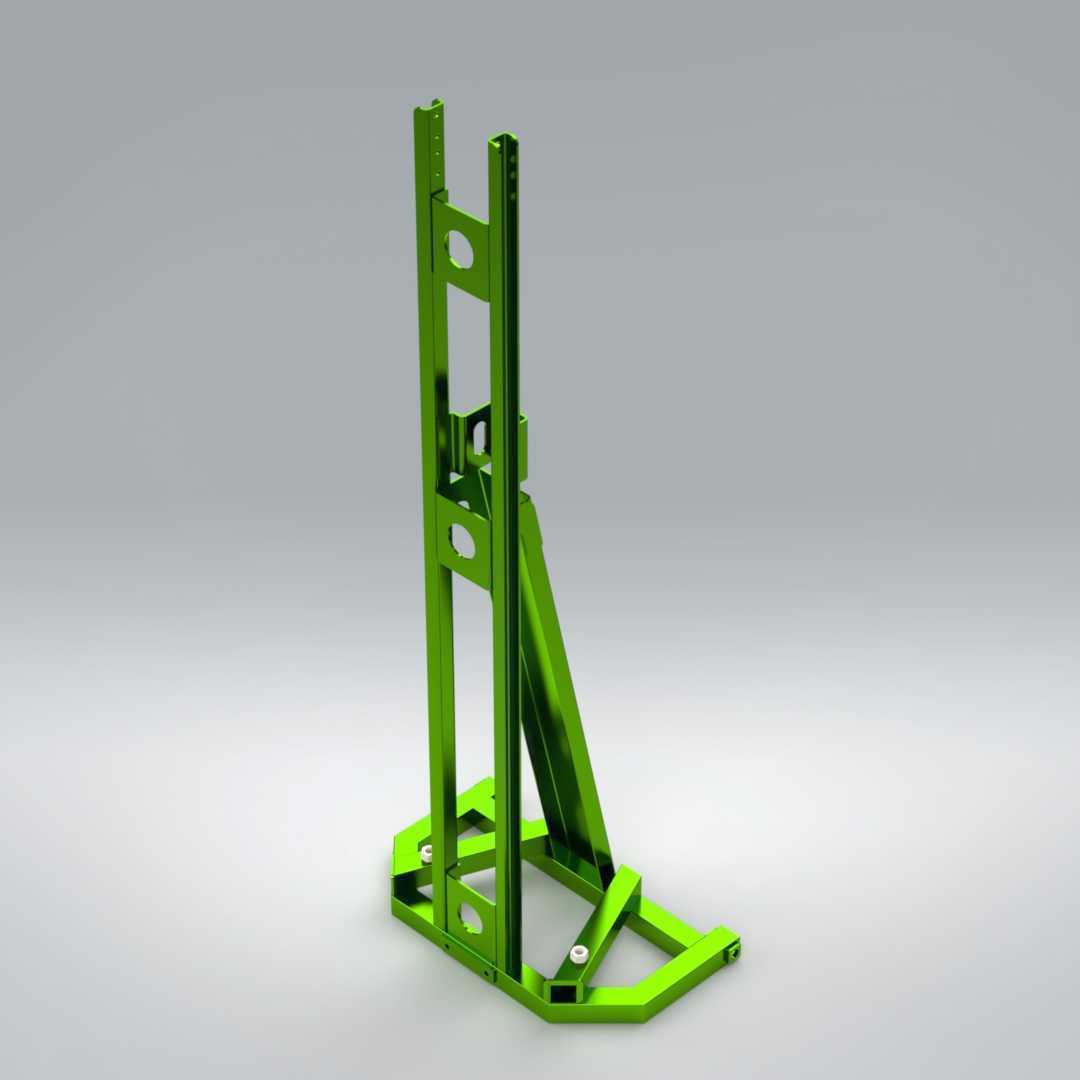

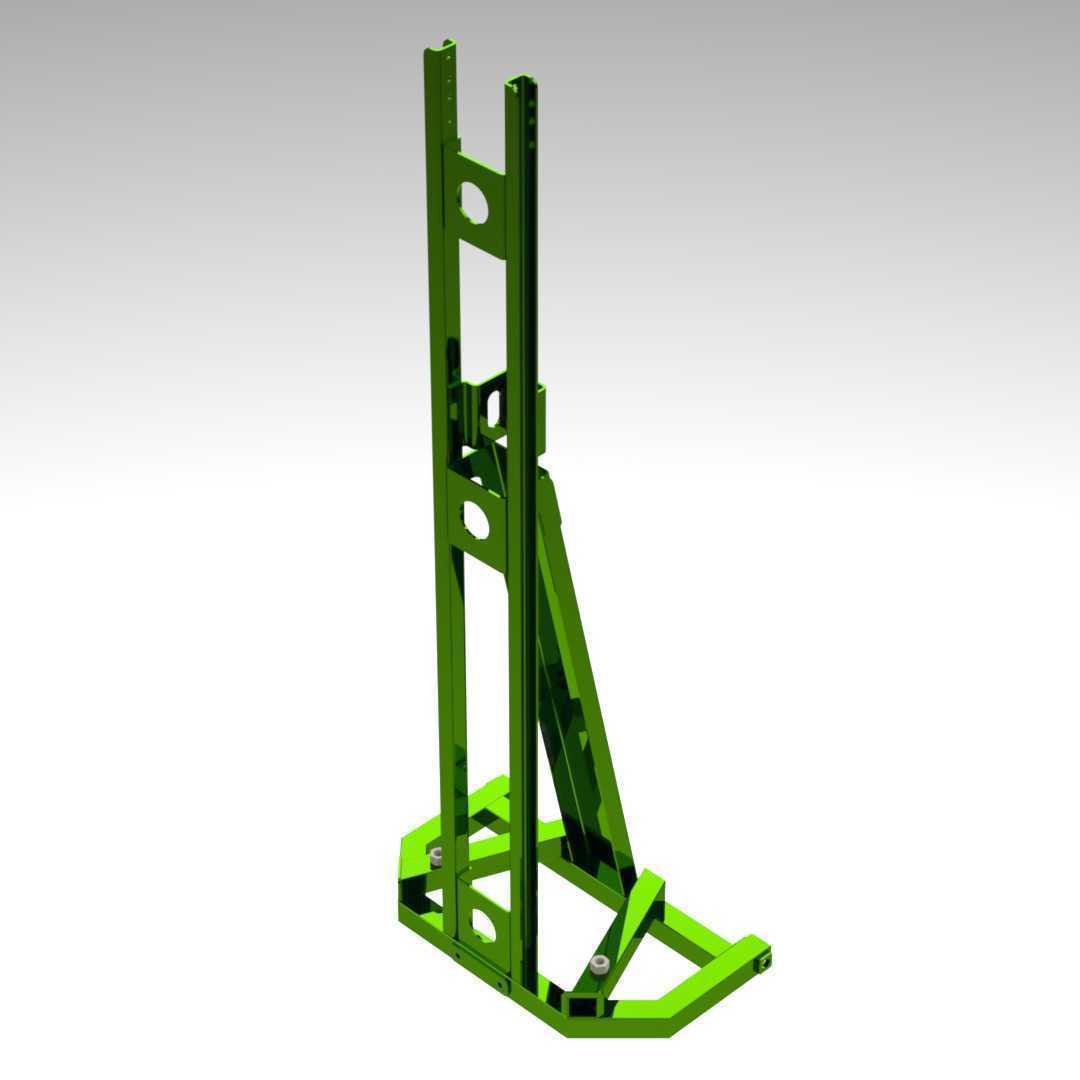

　　这套支撑机架是配套便携式土壤钻探作业设备的核心承载结构，主要面向农田土壤采样、地质浅层勘探、园林绿化土壤检测这类需要频繁转场的户外作业场景设计，区别于大型车载钻探设备的厚重底盘，该结构在保证承载刚度的前提下做了轻量化优化，单人即可完成设备的转场搬运与架设。从实际作业需求出发，机架采用双立柱加斜撑的组合受力形式，两根平行的立式立柱作为钻探进给机构的安装导轨基准，立柱上预留的多组安装孔位可适配不同行程的进给滑台，满足0.5米到2米不同深度的钻探作业需求，立柱侧面的圆形减重孔在不削弱截面抗弯强度的前提下，有效降低了整体结构重量，避免户外长距离转场时的负重负担。底部的框架式底座采用三角稳定布局，斜向支撑梁从立柱中下部延伸至底座前端，

　　形成稳定的三角受力结构，可抵消钻探作业时钻头切削土壤产生的反向扭矩与垂直冲击力，底座上预留的地脚固定孔可根据作业地面情况选择加装地钉或者配重块，在松软农田作业时可直接插入地钉固定，在硬化地面作业时可搭配配重块避免设备侧翻。设计过程中优先考虑了野外作业的维护便利性，所有连接节点均采用标准紧固件装配，没有焊接一体式的不可拆卸结构，转场时可快速拆解为三个主要部件，收纳后可放入普通农用三轮车的货箱，不需要专用运输车辆。安装边界方面，双立柱的中心距严格匹配常用便携式钻探动力头的安装尺寸，底座的整体占地面积控制在0.3平方米以内，在狭窄的田埂、林间作业点也能完成架设，立柱的安装基准面做了铣平处理，保证进给滑台运行时的直线度，

　　避免钻探过程中出现钻头偏斜导致的采样精度下降或者钻杆折断问题。结构的受力计算围绕钻探作业的最大工况展开，当钻头遇到硬质土层或者碎石夹层时，斜撑结构可将垂直方向的冲击力分散到底座的四个支撑脚，避免立柱根部出现应力集中，所有板材的折弯处均做了圆角过渡，减少应力集中点的同时也避免野外作业时的尖锐边角划伤操作人员。实际使用中，该机架可适配不同功率的手持或者机载钻探动力头，不需要额外加工转接件，立柱上的刻度标识槽可直接安装深度标尺，作业时可直接读取钻探深度，不需要额外测量工具，底座的前端延伸结构可在作业时由操作人员踩踏，进一步增加设备的稳定性，应对硬质土层钻进时的反作用力。不同于实验室用的固定钻探支架，该结构所有外露表面均做了防锈涂层处理，可适应田间高湿度、多泥土的作业环境，日常维护只需要清理立柱导轨面的泥土，定期检查紧固件松紧即可，不需要复杂的保养流程。
