拖拉机配套液压堆高属具结构设计

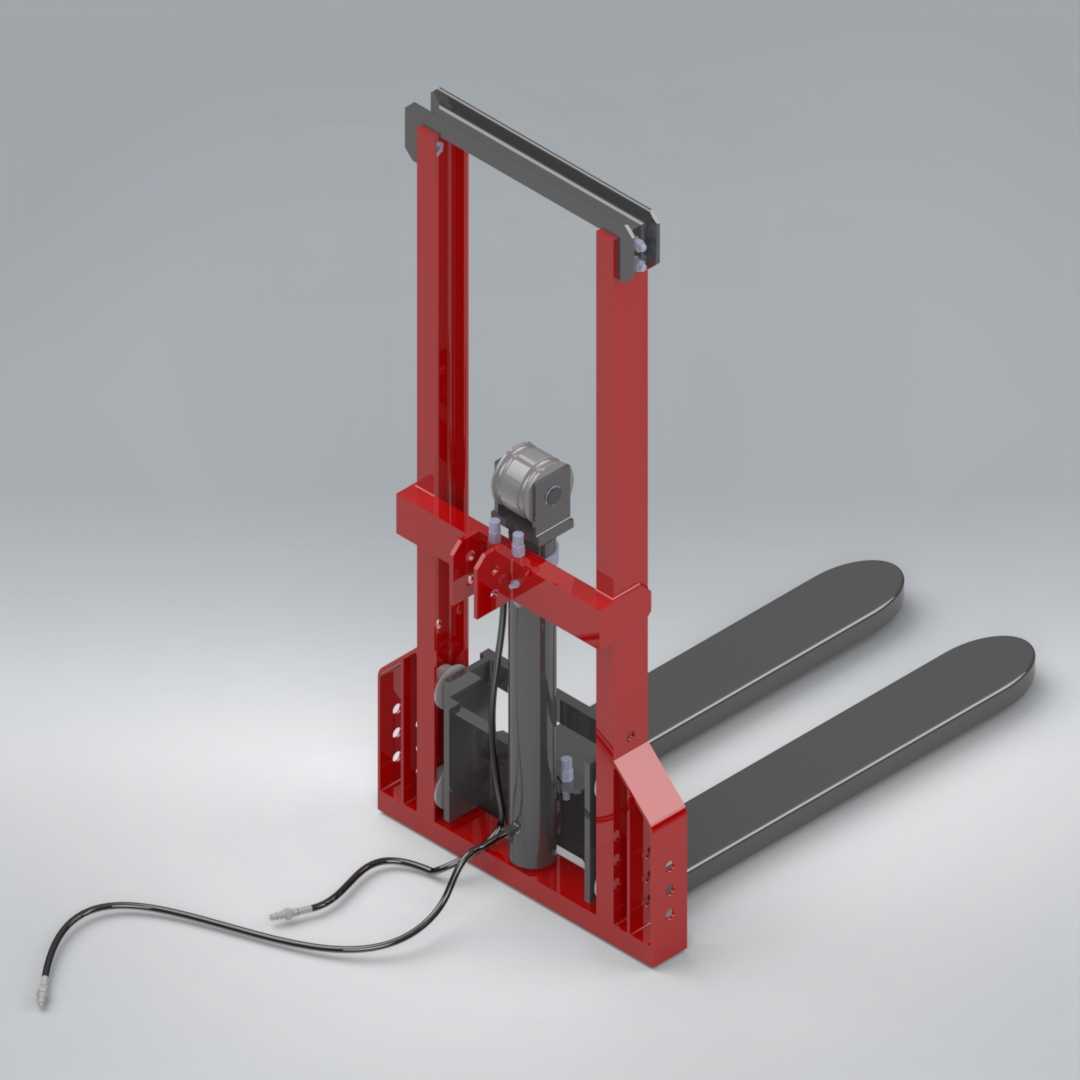

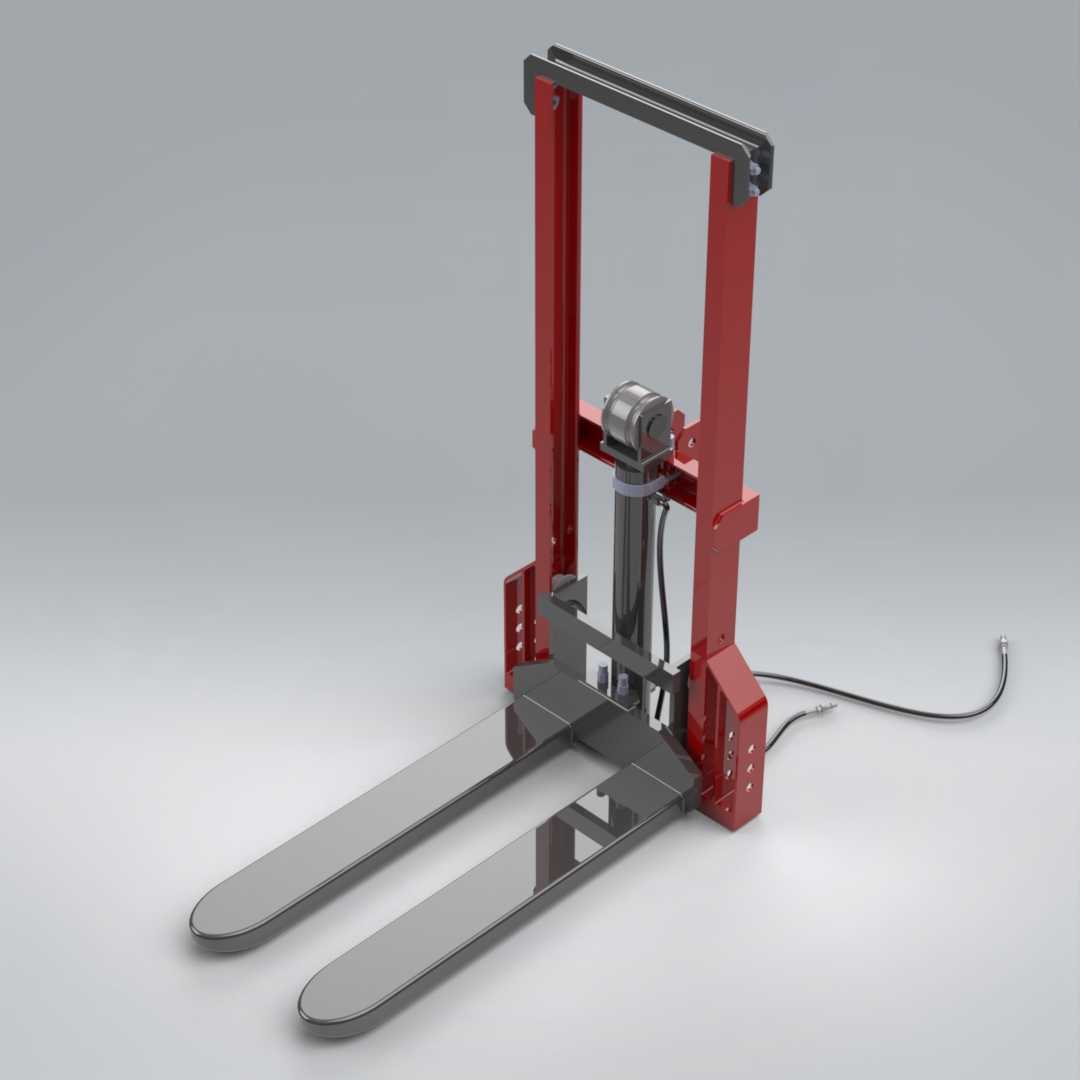

　　这款挂接在拖拉机上的液压堆高属具，主要面向农用场景下的散货托盘转运、农资堆垛、农场仓储装卸作业，适配中小型农用拖拉机的后悬挂挂接接口，无需对拖拉机本体做大规模改装，即可让普通拖拉机具备短距离堆高、装卸托盘货物的能力，填补了农用场景下小型装卸设备的缺口，尤其适合家庭农场、中小型农资经销点、田间地头临时装卸点这类不需要大型叉车常驻、又有零散装卸需求的场景，相比独立叉车，依托拖拉机的动力输出驱动液压系统，设备投入成本更低，转场可随拖拉机直接行驶，无需额外转运设备，适配乡村非硬化路面的通行条件。从结构设计逻辑来看，整套属具采用双立柱门架作为承载主体，两根立式槽钢立柱作为升降导向轨道，内部配置滑动式叉架，货叉采用标准托盘适配的双叉臂结构，

　　叉臂长度适配通用1200mm标准托盘的进深要求，叉臂间距可根据托盘规格做小范围调整，满足不同尺寸托盘的托举需求。门架底部设置挂接定位结构，可直接卡入拖拉机后悬挂的三点挂接位，挂接后整体重心靠后，匹配拖拉机后悬挂的承载能力，额定托举载荷控制在1吨以内，适配农用场景下袋装化肥、袋装粮食、农用配件堆垛的常规载荷需求，避免过载对拖拉机悬挂系统造成损伤。液压驱动部分采用单作用油缸布置在两门架中间位置，油缸上端固定在门架顶部横梁，下端连接滑动叉架，动力源取自拖拉机后输出的液压动力接口，通过外接液压管路连接属具的油缸，操作可复用拖拉机自带的液压操纵杆，无需额外增设操作终端，降低了操作学习成本。升降行程设计上，

　　最大举升高度可满足两层标准托盘的堆垛需求，也就是常规农用仓库2.2米左右的堆高要求，完全覆盖农用场景下的堆垛高度需求，不会做冗余的行程设计来增加不必要的结构重量。安装边界方面，整套属具挂接后，横向宽度控制在1.1米以内，满足乡村狭窄仓储通道、田间机耕道的通行宽度要求，纵向突出拖拉机尾部的尺寸控制在0.8米以内，避免拖拉机转向时属具刮碰周边障碍物，最小离地间隙适配拖拉机后悬挂的常规高度，在非硬化路面行驶时不会出现托底情况。导向结构上，叉架与立柱之间设置耐磨滑块，日常作业时无需频繁加注润滑脂，适配农用场景下维护条件有限的使用环境，滑块磨损后可单独更换，降低后期维护成本。门架两侧的立柱底部设置加强筋板，与挂接底座焊接为整体，

　　避免长期托举作业时立柱出现根部变形，货叉采用整体冲压成型的扁钢材质，叉尖做圆弧过渡处理，方便插入托盘底部的插孔，减少对位时的调整时间。液压管路采用高压橡胶软管，布置时沿门架侧边固定，预留升降行程对应的管路余量，避免叉架升降时拉扯管路，管路接头采用标准快插接口，挂接属具时可快速完成管路连接，不需要额外工具辅助。实际作业时，驾驶员在拖拉机驾驶位即可完成货叉升降、对位、托举、堆垛的全部操作，不需要额外配合作业人员，单人即可完成零散装卸作业，相比人工搬运，作业效率可提升4倍以上，尤其适合农忙时节的农资、农产品转运装卸，减少人力投入。整套结构没有复杂的电控元件，全部采用机械结构加液压驱动的形式，故障率低，在多尘、潮湿的农用作业环境下也能稳定工作，不会因为田间的粉尘、露水造成元件失效，日常维护仅需要定期检查液压油位、滑块磨损情况即可，不需要专业的设备维护技能，普通农机操作人员即可完成日常保养。在结构建模过程中，需要重点校核门架立柱的抗弯强度、挂接底座的焊缝强度、油缸的推力匹配性，确保在额定载荷下，门架的变形量控制在允许范围内，不会出现叉架卡滞、门架变形的问题，同时要验证挂接后拖拉机的后轴载荷分配，避免挂接属具后拖拉机翘头，影响行驶安全性，管路布置要避开叉架的运动行程范围，防止运动过程中磨损管路造成液压油泄漏。
