叉车配套伸缩式属具臂结构设计

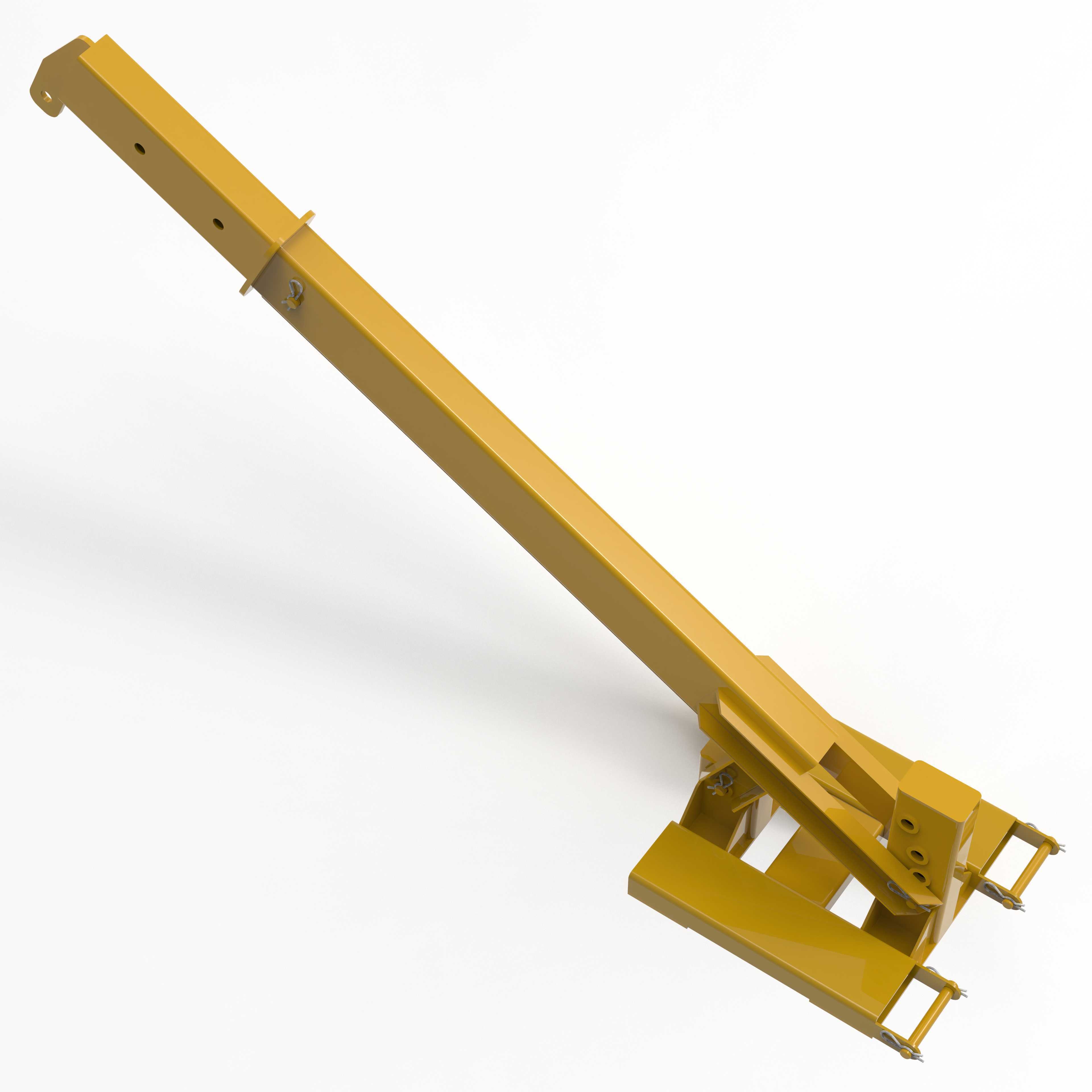

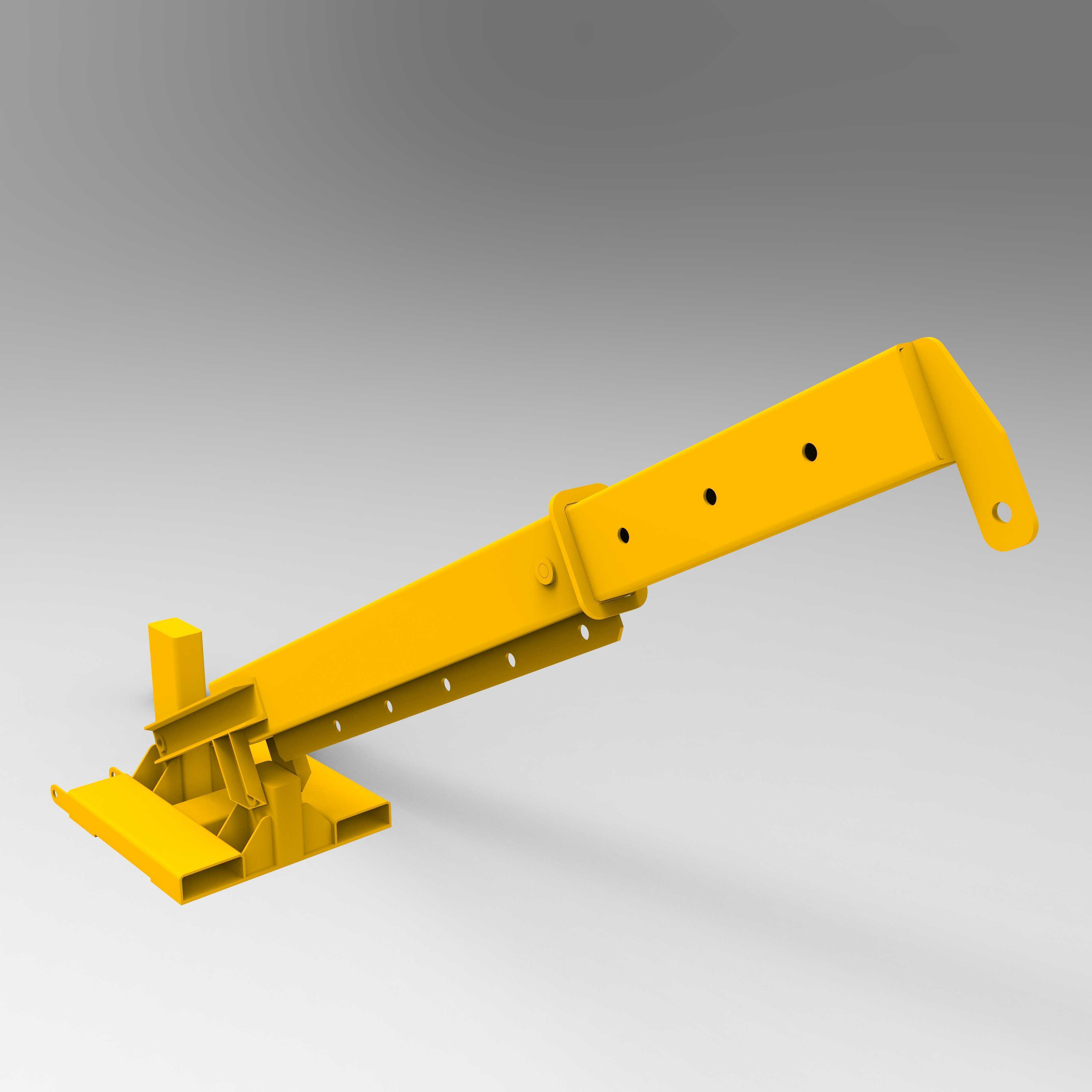

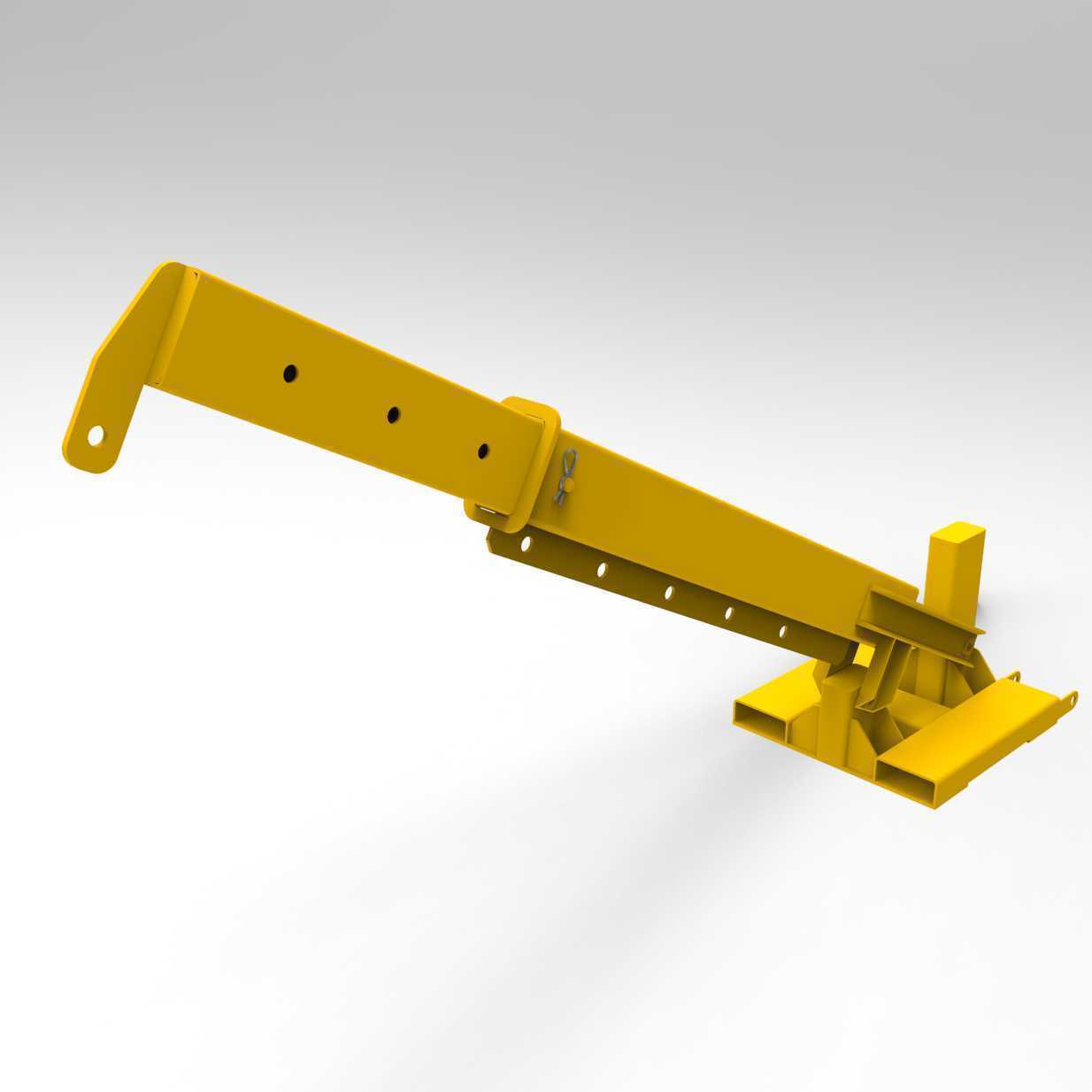

　　这款伸缩臂属具是针对常规叉车作业边界拓展开发的配套工作装置，主要适配中小吨位平衡重式叉车使用，在厂区物料转运、仓储高位堆垛、设备安装辅助吊装、零散建材短距离移运等场景中，能够弥补标准货叉无法完成伸距作业、高位取放、轻载吊装的短板。日常车间内维护设备时，遇到需要将零部件吊装到设备侧方超出货叉前端距离的位置，或是仓库内货架第二层到第四层之间，标准货叉举升后无法将货物送入货架纵深位置的工况，这款属具可以直接挂接在叉车原有货叉架上，不需要对叉车本体做任何焊接、打孔改装，挂接完成后仅需锁定插销即可投入使用，不会破坏叉车原有结构，拆装过程单人即可完成，不需要额外辅助吊装设备。

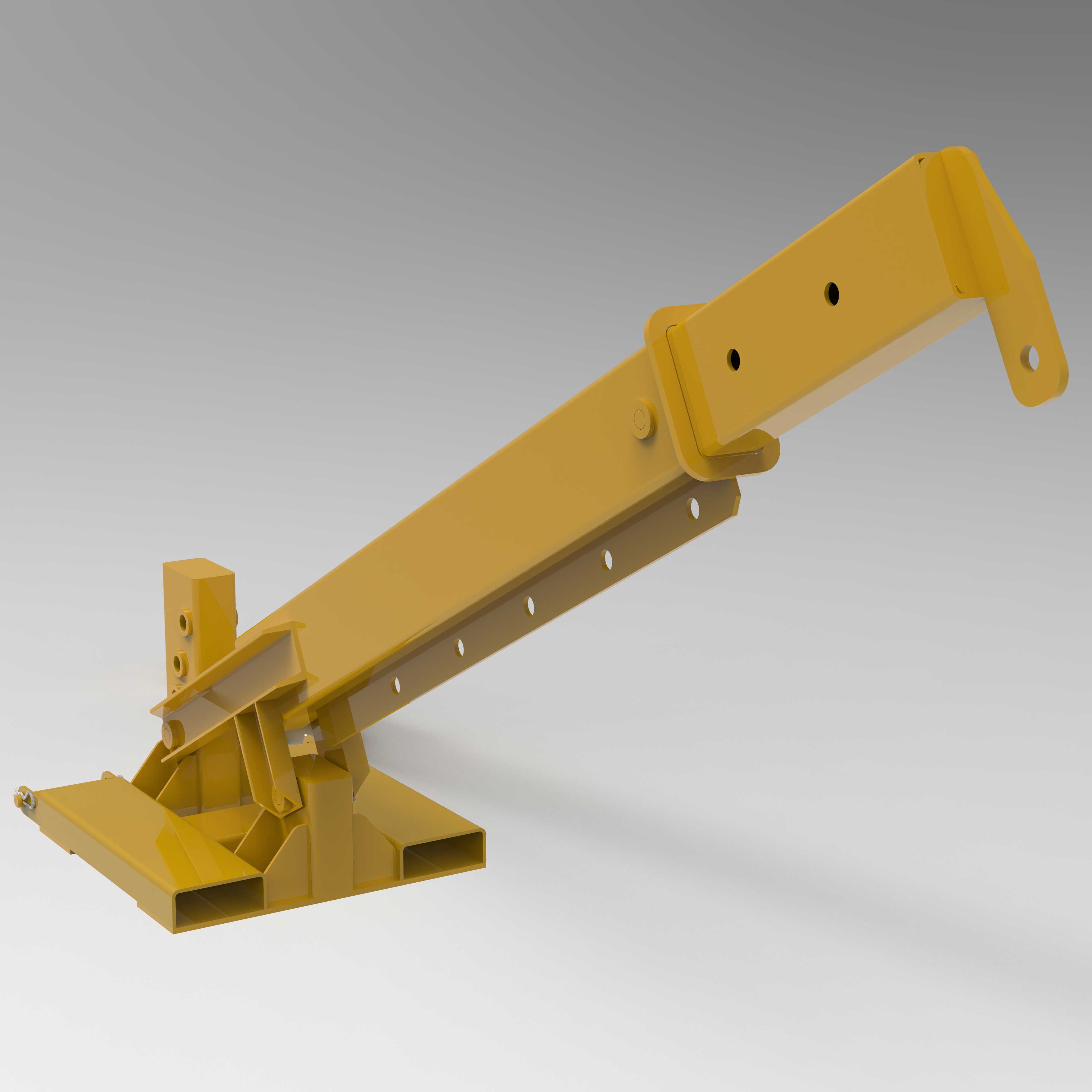

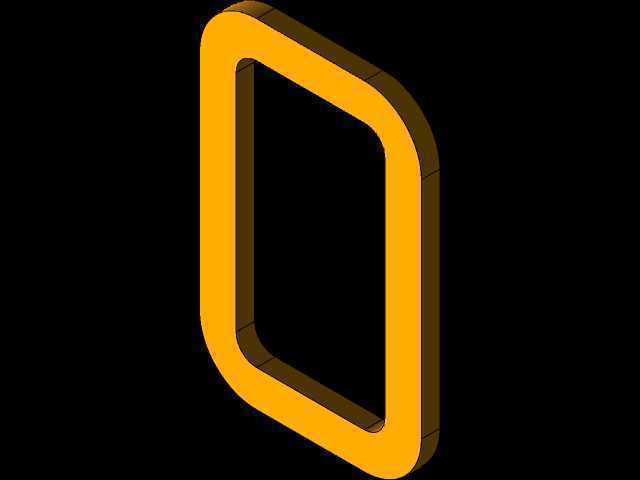

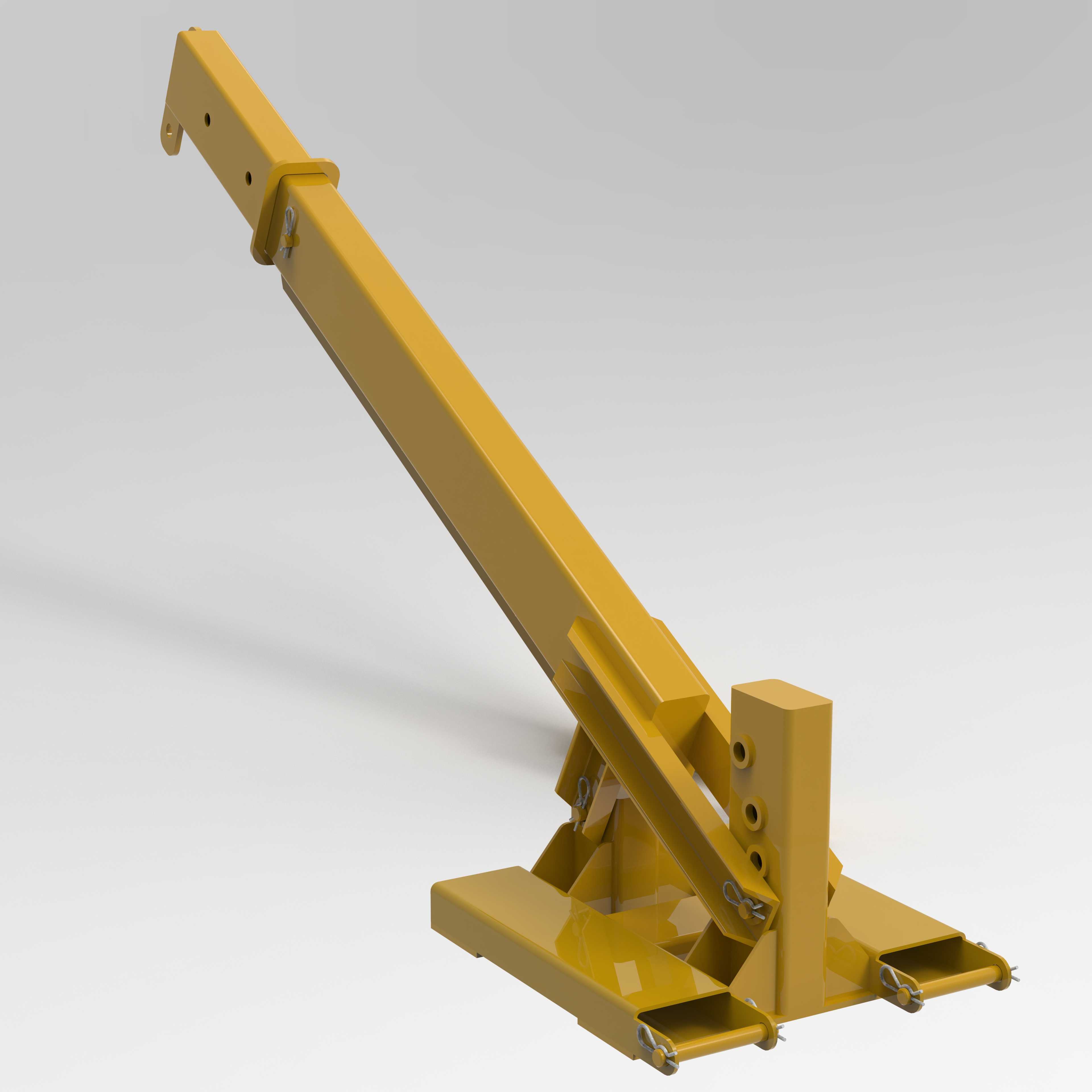

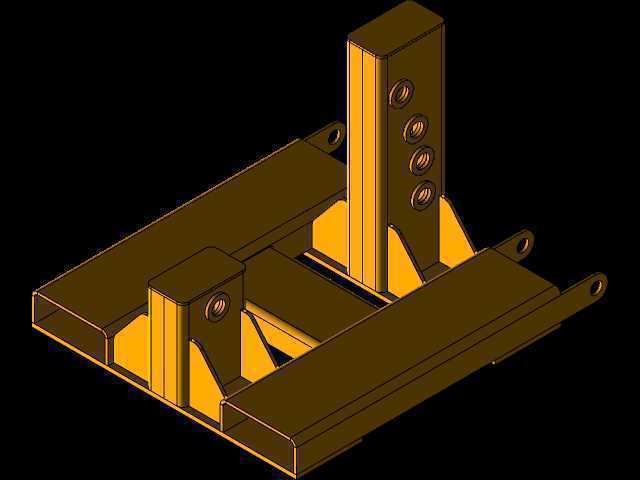

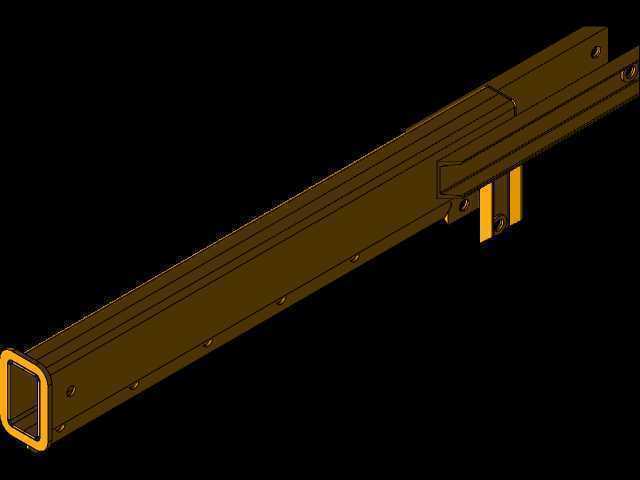

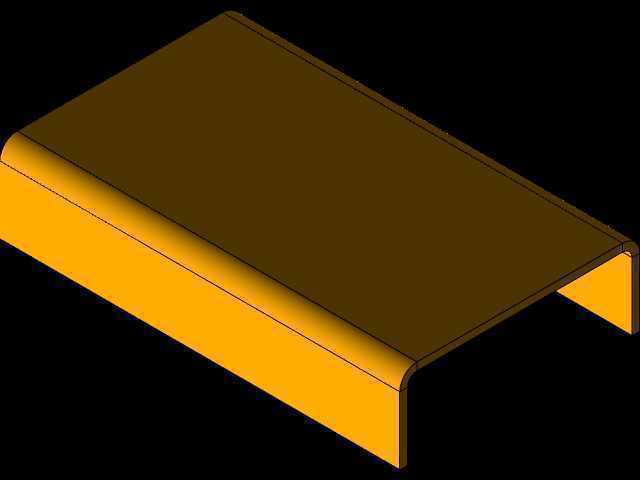

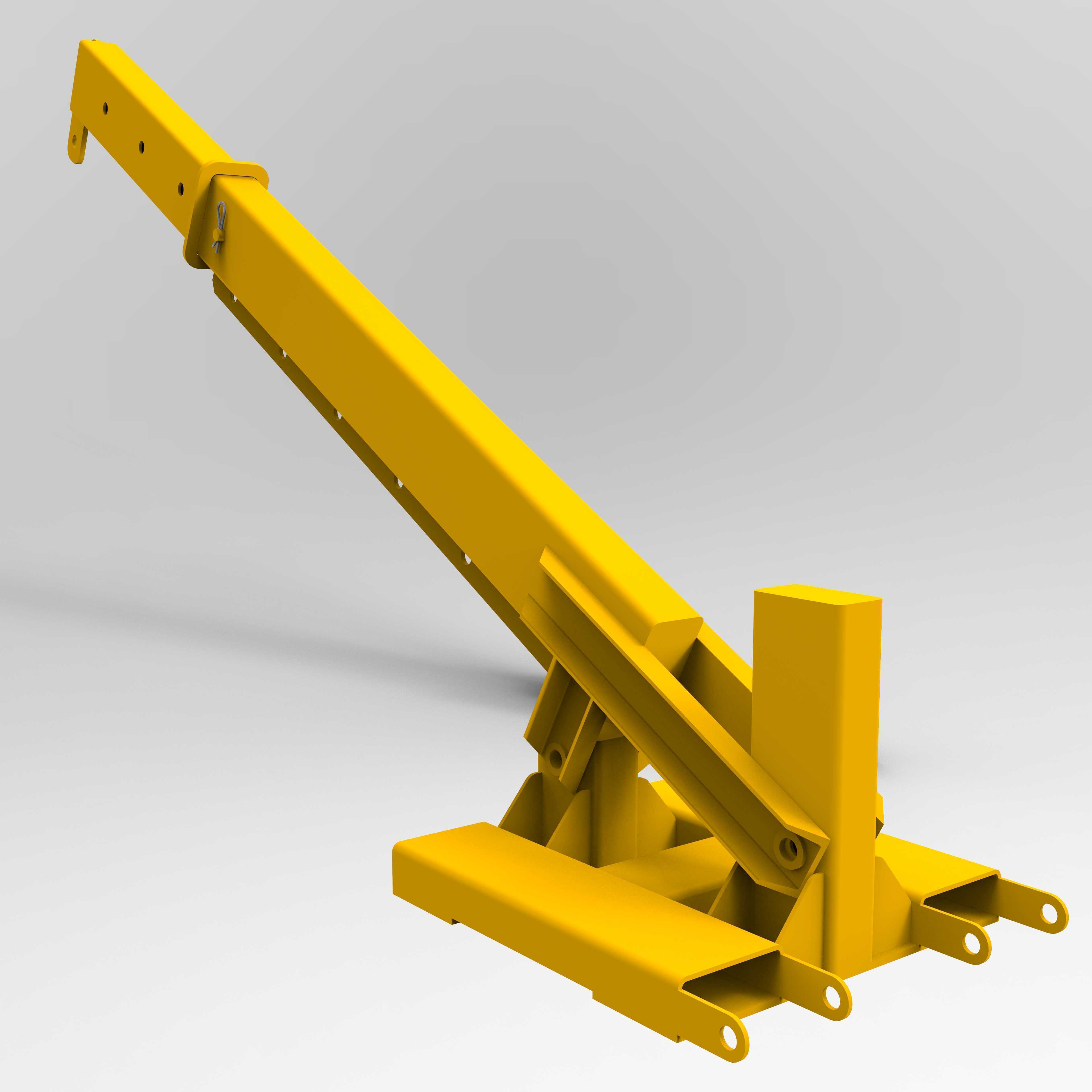

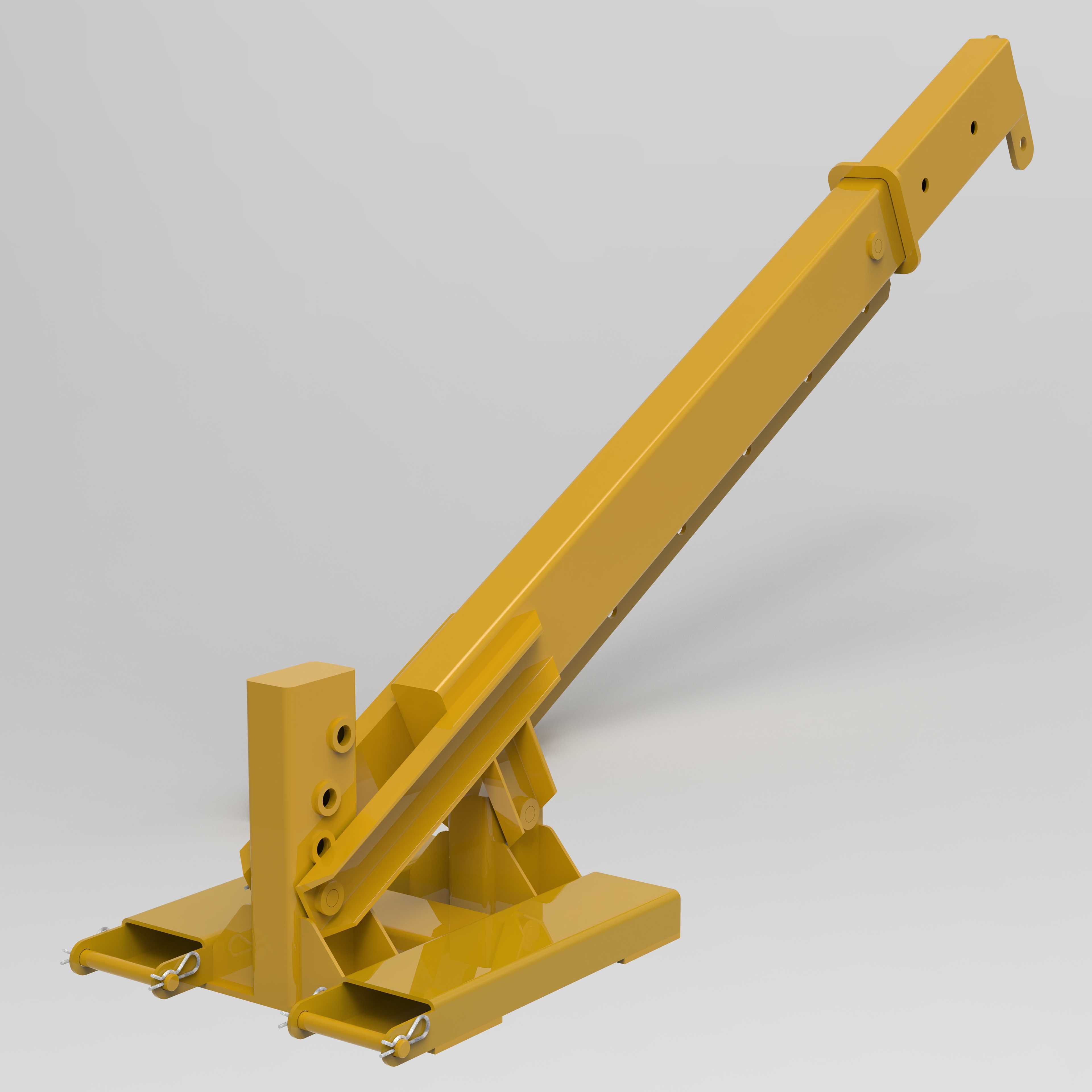

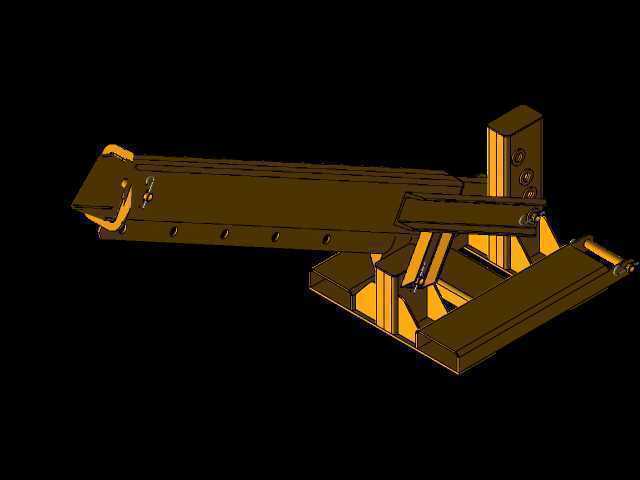

　　从结构设计逻辑来看，这款伸缩臂采用嵌套式箱型梁结构，基础臂段采用厚钢板折弯焊接成型，内部设置有耐磨滑块作为伸缩段的导向支撑，避免伸缩过程中出现臂段卡滞、偏磨的问题，臂体上预留的多组定位销孔，可以根据实际作业需要调整伸缩臂的伸出长度，每一档销孔位置都经过载荷校核，对应不同伸距下的额定承载能力，避免超伸距超载作业引发臂体变形。臂体末端的吊耳结构采用一体化折弯加强设计，吊点位置经过受力优化，既可以搭配吊装带使用完成散件吊装作业，也可以加装货叉头完成高位托盘货物的取放作业。臂体根部的挂接结构完全匹配标准货叉的插腿尺寸，挂接座下方设置有支撑脚，在属具单独存放时可以平稳放置在地面上，不会出现臂体倾翻的问题，支撑脚的高度经过匹配设计，挂接时叉车只需要将货叉对准插腿槽低速驶入，即可顺利完成对接，不需要反复调整对位角度。

　　在安装边界方面，这款属具的根部挂接槽宽度适配国内主流1.5吨到3.5吨平衡重式叉车的货叉架开档尺寸，挂接后整体重心位置经过匹配计算，在叉车原有额定载荷的折减范围内，不会因为加装属具导致叉车纵向稳定性超出安全阈值。臂体全缩状态下的整体长度控制在合理范围内，不会因为加装属具导致叉车最小转弯半径大幅增加，在狭窄车间通道内依然可以正常转向作业；全伸状态下的最大伸距可以覆盖常规厂区内设备旁的吊装作业距离，高位作业时的最大举升高度在叉车原有门架举升高度基础上，通过臂体的仰角调整可以额外拓展一定的作业高度，满足普通厂房内的设备安装、物料高位堆垛需求。

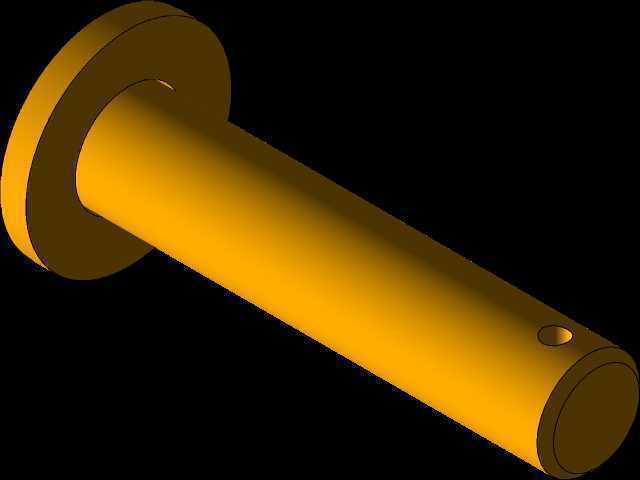

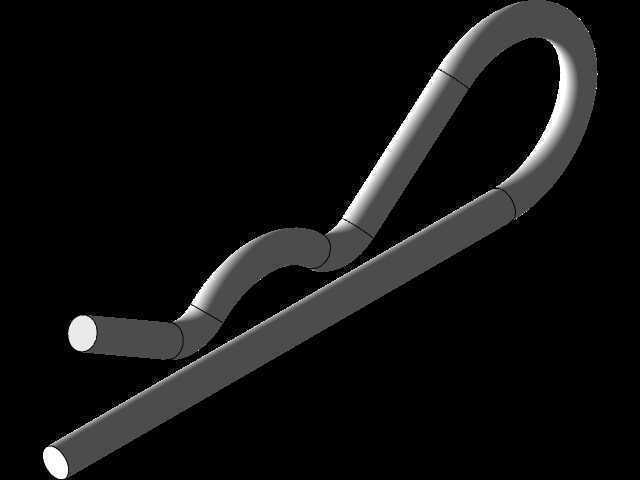

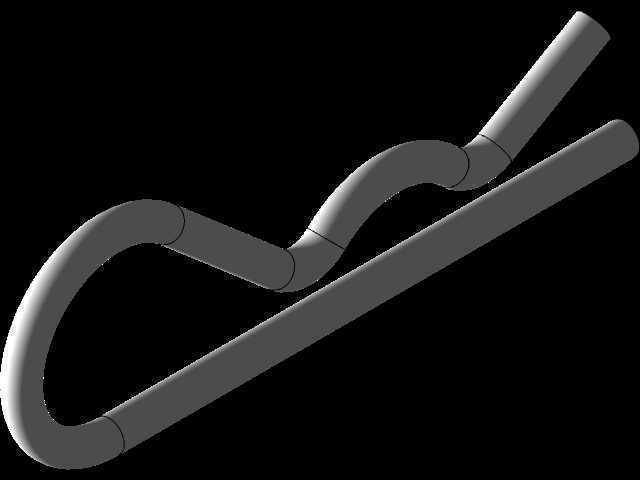

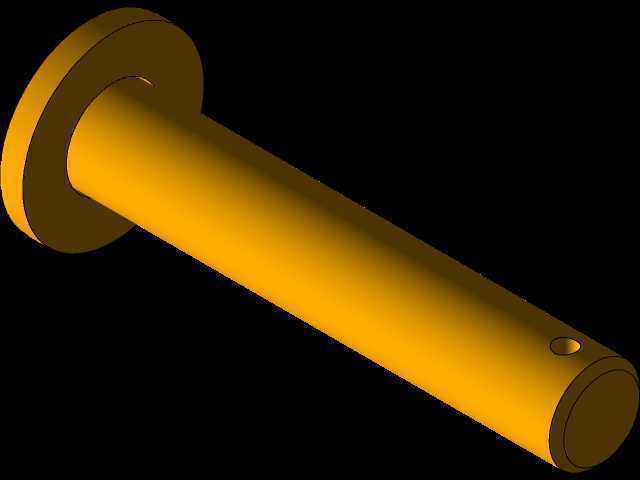

　　结构细节上，臂体所有焊接位置都采用连续角焊缝设计，受力集中的根部位置额外加焊了三角形加强筋板，分散臂体受载时的应力集中，避免长期使用后焊缝开裂。伸缩段的锁定销采用带弹簧复位的插销结构，操作时只需要拉起插销调整到对应孔位后松开即可自动锁定，不需要额外安装锁件，操作便捷的同时也能避免作业过程中插销自行脱出。臂体表面的涂装采用工程机械通用的黄色防护漆，和叉车本体涂装保持一致的同时，也能在作业环境中起到明显的警示作用，提醒周边作业人员注意避让。臂体上预留的多个安装孔位，还可以根据用户实际需求加装辅助探照灯、吊装限位块等附加配件，适配不同细分场景的作业需求。

　　实际使用过程中，这款伸缩臂属具可以替代小型随车吊完成厂区内短距离的轻载吊装作业，不需要额外调用大型吊装设备，降低零散作业的设备调用成本，尤其是在车间内部空间受限，大型吊装设备无法进入的场景下，搭配叉车的灵活转向能力，可以快速完成设备零部件的更换吊装、工装夹具的移位、仓储货物的高位整理等作业。相较于专用的伸缩臂叉车，这种挂接式属具的成本更低，不需要额外购置专用设备，只需要在现有叉车上加装即可实现对应的功能，闲置时可以拆下存放在仓库角落，不会占用叉车的常规货叉作业能力，兼顾了常规托盘转运和特殊伸距吊装的双重需求。设计过程中已经充分考虑了不同品牌叉车的货叉尺寸公差，挂接槽的内部尺寸预留了足够的适配间隙，即使不同叉车的货叉厚度、开档尺寸存在小幅偏差，也可以顺利挂接使用，不需要针对单台叉车做定制化修改，通用性较强。
