小型液压挖掘工作臂结构设计

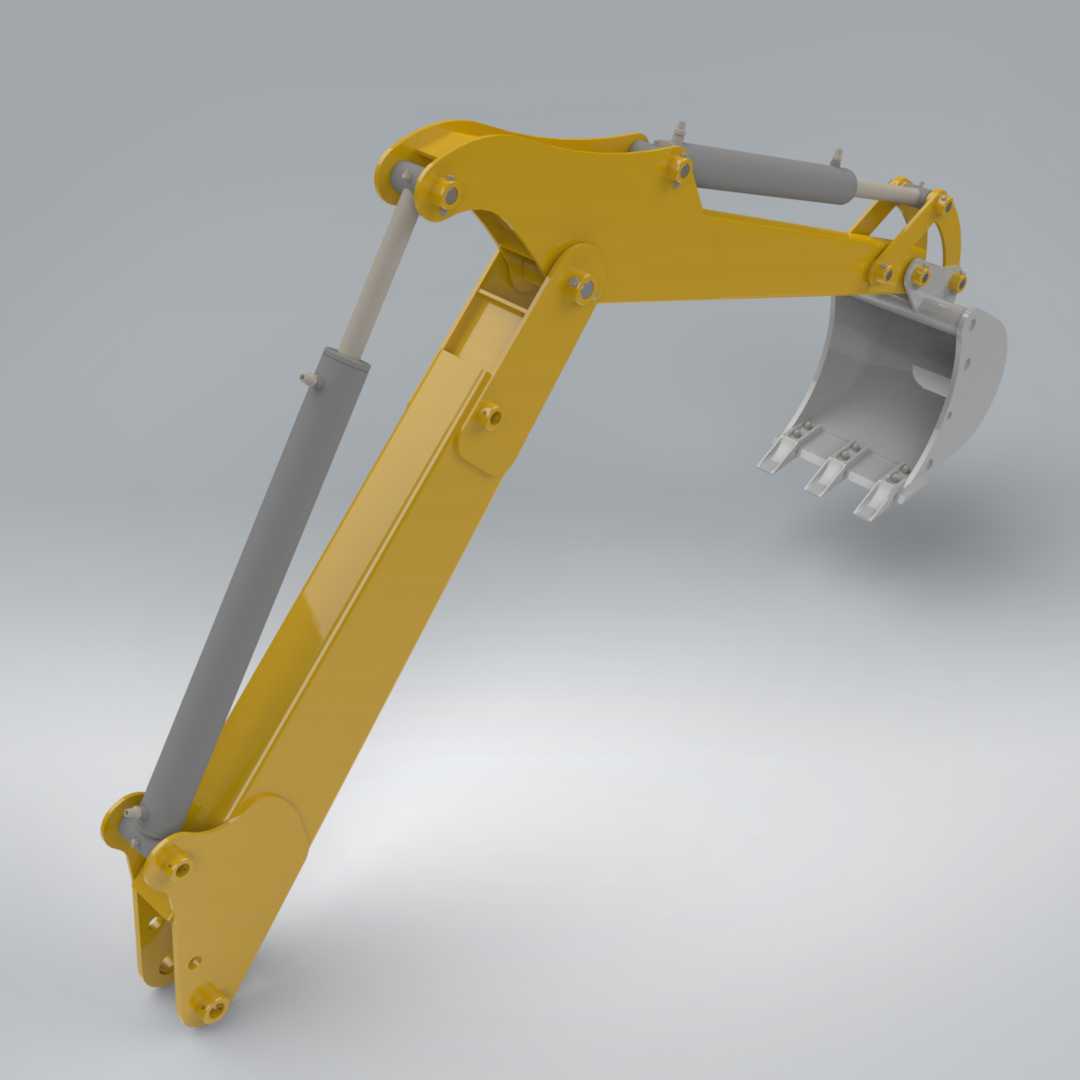

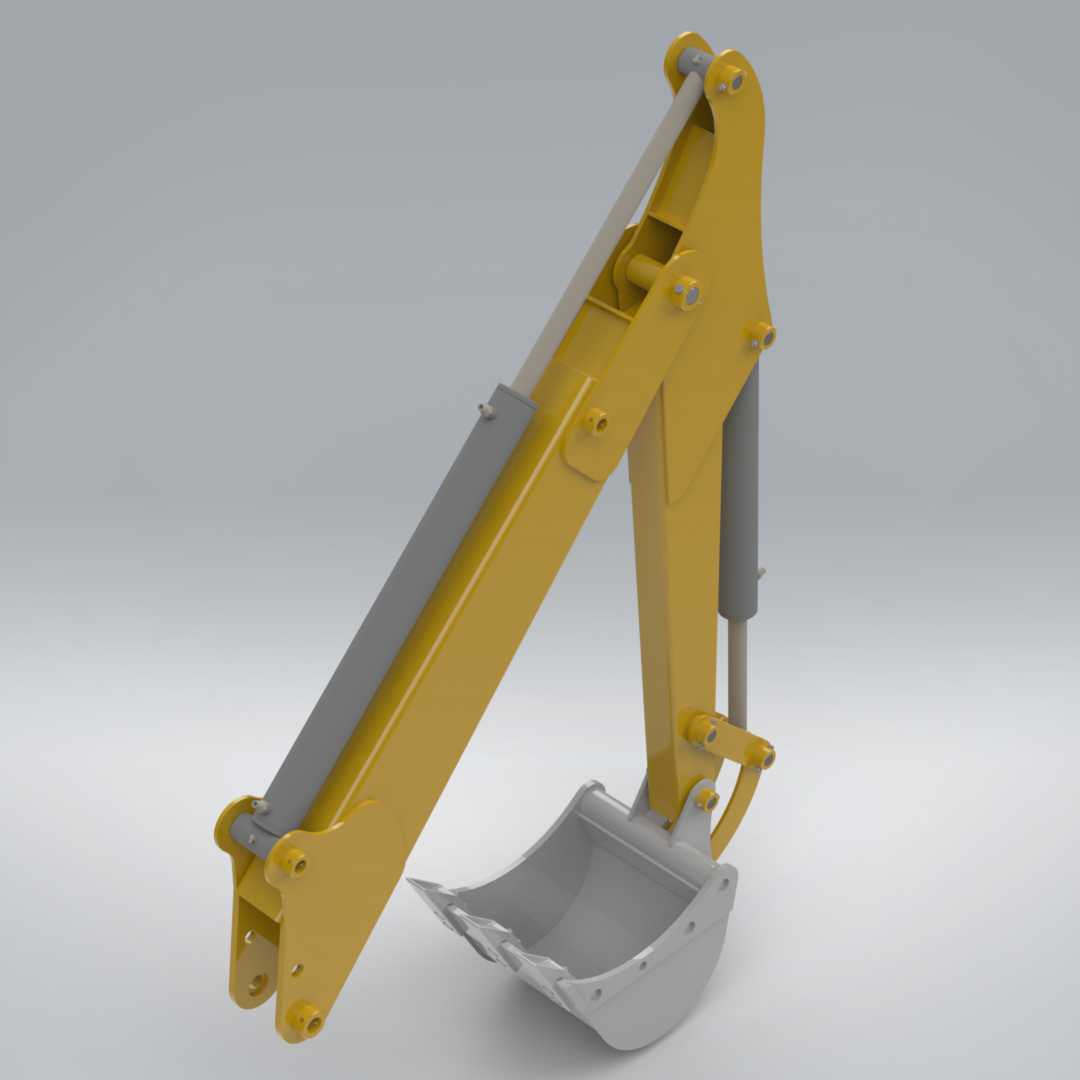

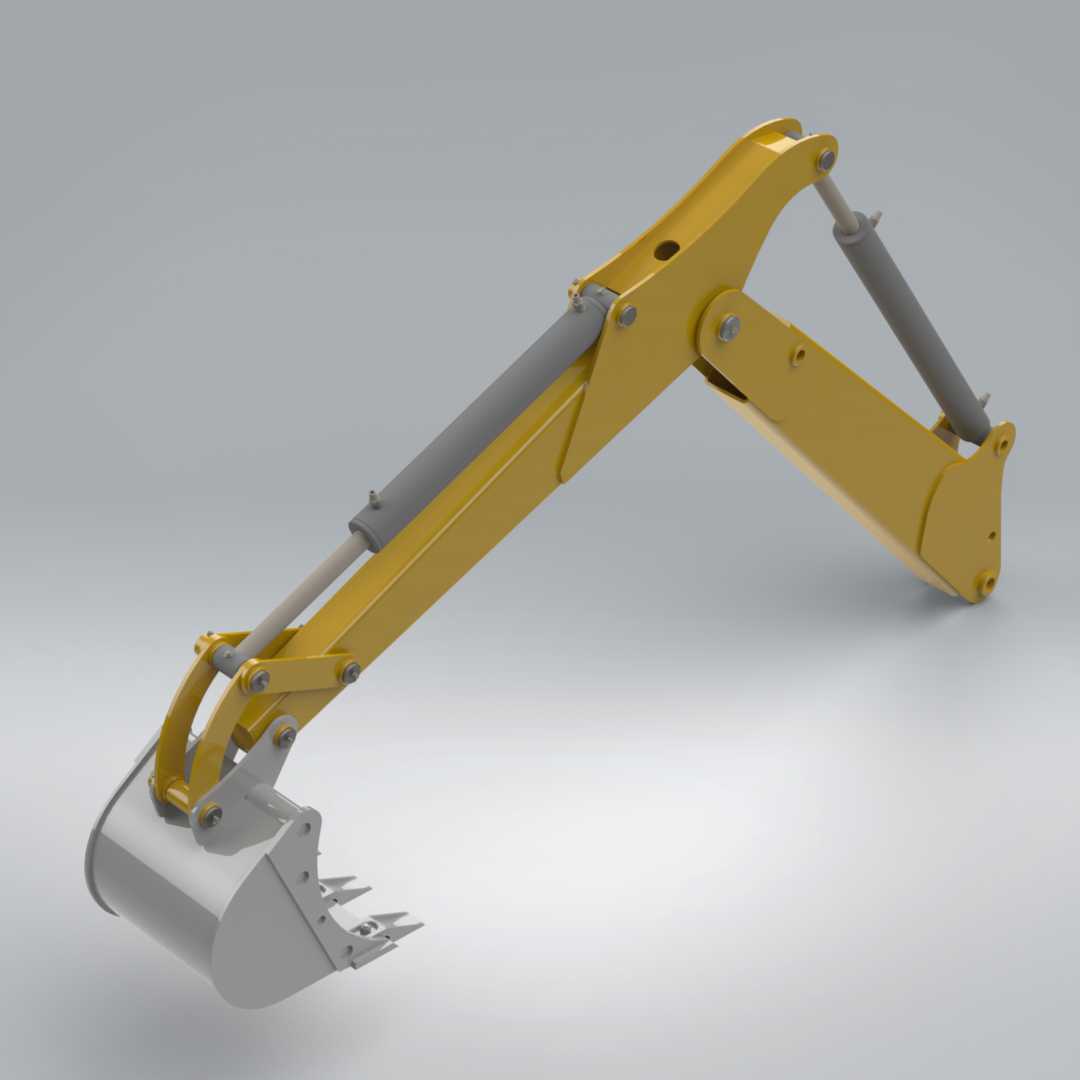

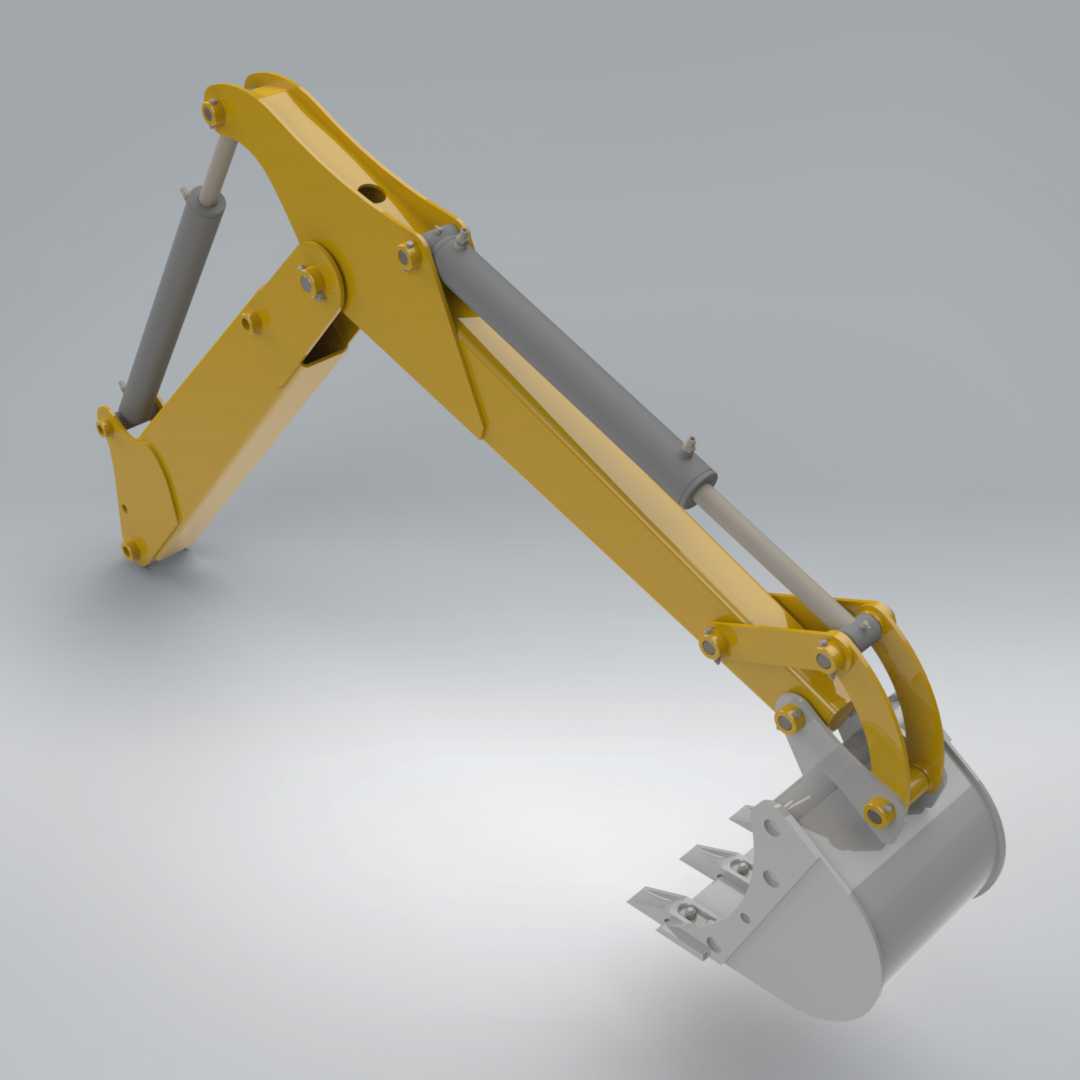

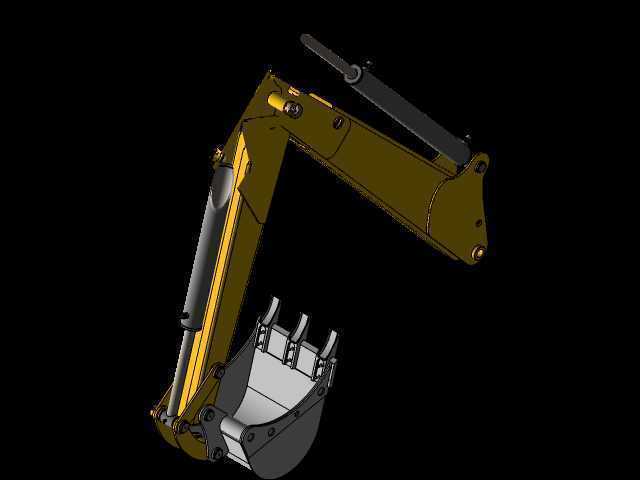

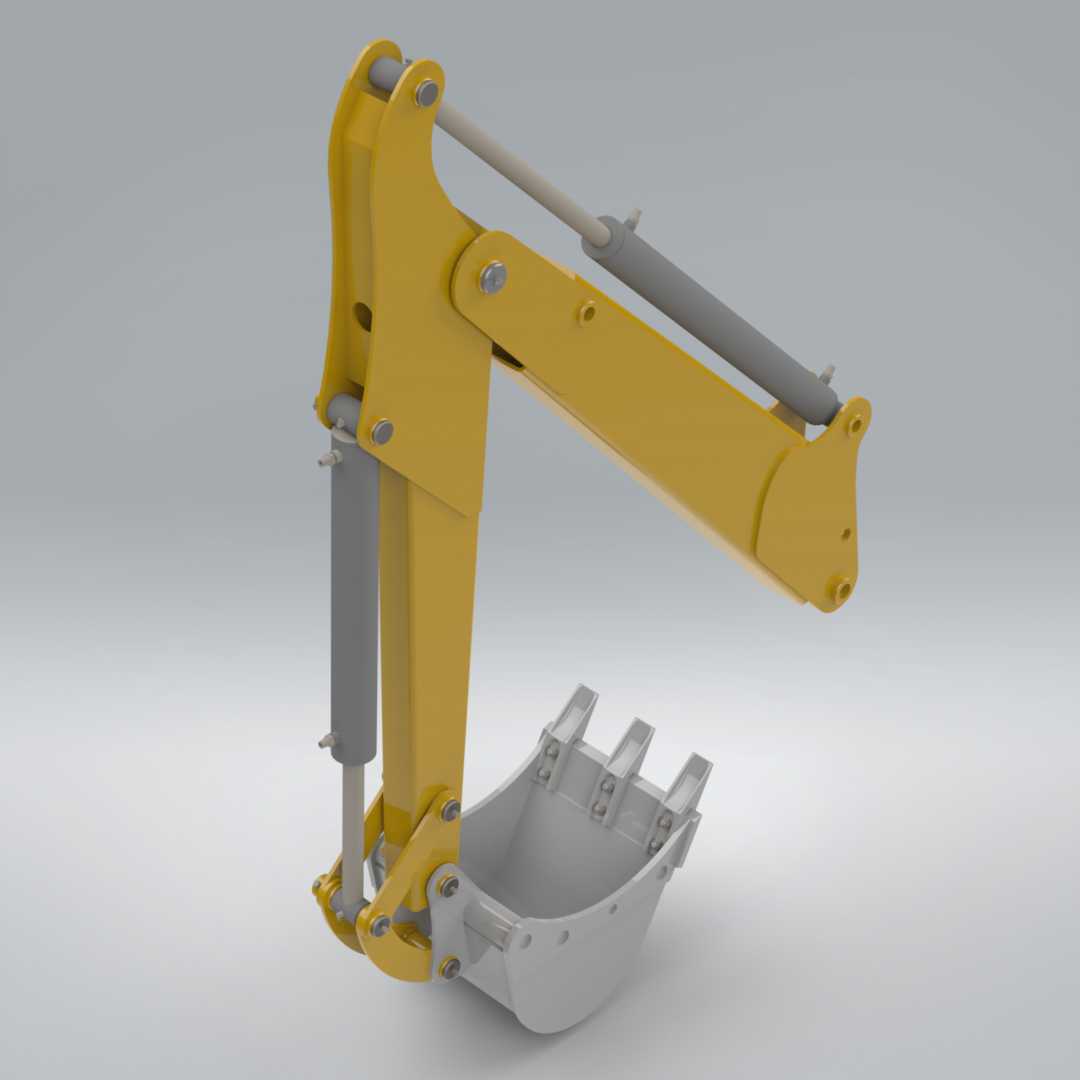

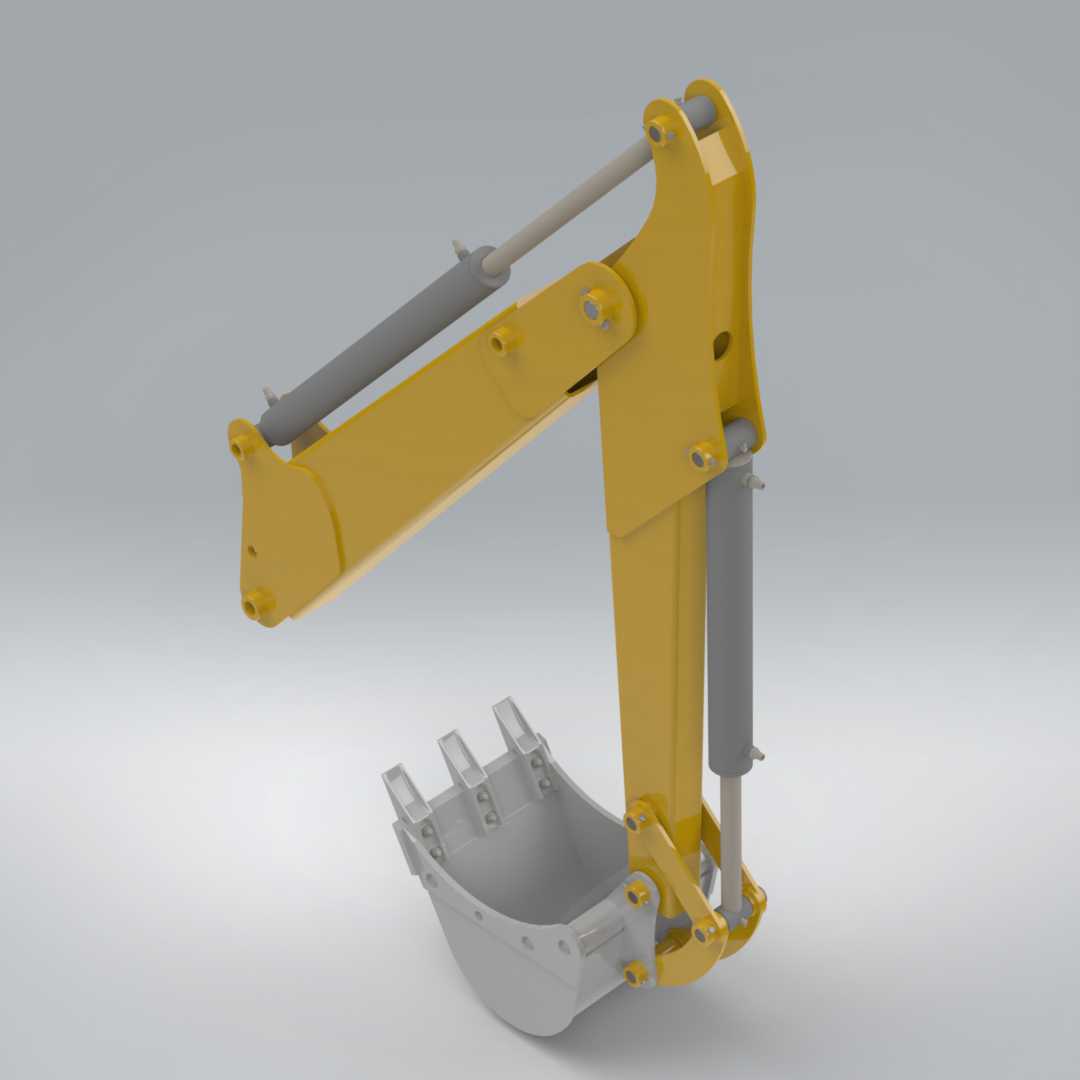

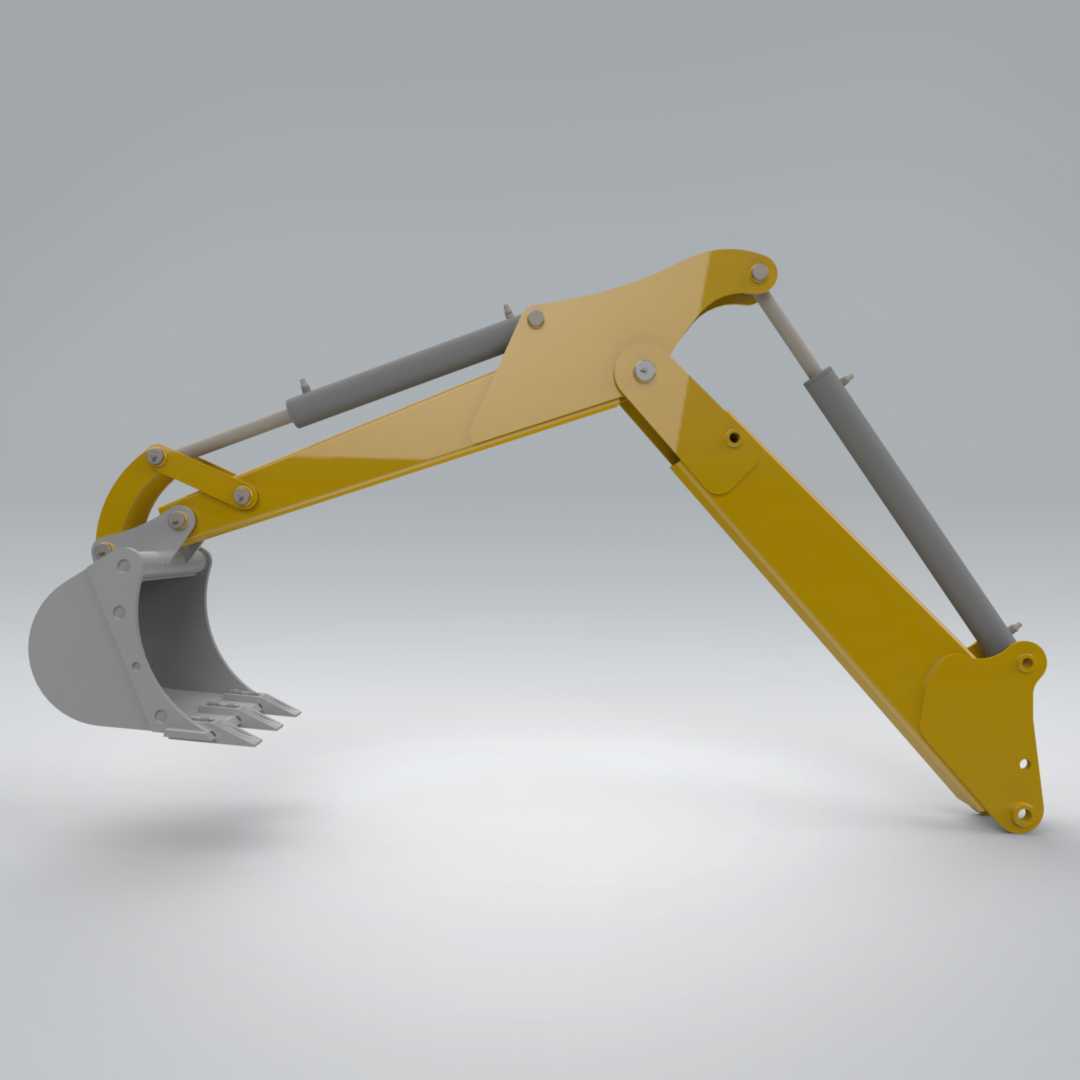

　　这套挖掘工作臂的结构设计，核心围绕小型土方作业场景的实际需求展开，适配1.5-2吨级微型挖掘主机，常见于市政管网抢修、庭院土方整理、小型农田水利施工、室内拆除作业这类空间受限的工况，这类场景往往不允许大型挖掘设备进入，同时又需要替代人工完成铲挖、短距离转运、沟槽清底这类重复性高、劳动强度大的作业，对工作臂的动作灵活性、结构紧凑度有较高要求。从结构组成来看，整套臂体分为动臂、斗杆、铲斗三个主要铰接构件，搭配两组双作用液压油缸分别实现动臂举升落幅、斗杆收放动作，铲斗端的翻转油缸直接集成在斗杆前端腔体内，尽可能压缩臂体收拢后的整体外廓尺寸，收拢状态下臂体总长度控制在1.2米以内，最大作业半径可达2.1米，最大挖掘深度下探至1.4米，

　　这个参数区间刚好覆盖微型挖机最常用的作业范围，不会出现参数冗余带来的结构重量浪费。设计过程中优先考虑了铰接点的载荷分布，所有销轴连接位置都做了镶套处理，衬套采用自润滑铜基材质，避免日常作业中频繁注油维护的麻烦，同时铰接耳板的厚度做了差异化匹配：动臂与主机连接的根部铰接耳板厚度为12mm，越靠近铲斗端的铰接位置耳板厚度逐步递减，前端铲斗铰接耳板厚度为6mm，这种变厚度设计既保证了大载荷位置的结构强度，又能有效降低臂体整体自重，减少主机前端的偏载力矩，提升作业时的整机稳定性。臂体的主体结构采用折弯焊接箱型截面，相比传统的拼焊板结构，折弯成型的箱型臂没有外侧长焊缝，能有效降低焊接变形带来的形位公差问题，

　　焊接完成后所有铰接孔都采用一次装夹镗削加工，保证各孔位的同轴度控制在0.1mm以内，避免装配后出现销轴卡滞、偏磨的问题。液压油缸的安装铰点位置经过反复迭代校核，在动臂举升到底、斗杆完全收回的极限位置，油缸不会出现撞缸问题，同时在臂体最大伸展状态下，油缸的伸缩行程留有15mm的安全余量，避免作业过程中过载顶坏油缸密封件。铲斗的斗唇部分做了加厚处理，斗齿采用可更换的卡装式结构，磨损后不需要整体更换铲斗，只需要单独更换斗齿即可降低维护成本，斗容设计为0.05立方米，刚好匹配微型主机的液压系统流量，单次挖掘循环时间可以控制在6秒以内，不会出现因为斗容过大导致的主机憋压、动作迟缓问题。安装边界上，动臂根部的连接法兰采用标准的6孔安装位，

　　孔距尺寸和同吨位级主流微型挖机的主机安装位完全匹配，不需要额外做转接法兰就可以直接换装，液压管路的接口采用通用的M14×1.5标准公制螺纹，现场接管时不需要单独定制接头，能大幅缩短现场装配调试的时间。臂体表面的涂装采用工程机械通用的黄灰配色，所有外露的销轴端面都做了防锈盖帽处理，避免户外作业时泥水进入铰接缝隙造成锈蚀，日常维护只需要定期检查销轴的锁紧挡板是否松动，每500作业小时补充一次铰接位置的润滑脂即可，不需要做额外的拆解保养。在动作逻辑匹配上，这套臂体的铰点设计保证了动臂举升过程中铲斗能自动保持水平角度，减少操作人员手动调平铲斗的操作频次，在进行场地平整作业时能有效降低操作难度，即使是经验不足的操作人员也能快速上手完成平整作业。针对狭小空间作业的需求，臂体在收拢状态下的最大回转半径控制在0.8米以内，在墙边、管道沟槽这类侧边空间不足的位置作业时，不会出现臂体尾部碰撞周边障碍物的问题，适配室内拆除、庭院改造这类对作业空间要求严苛的场景。
