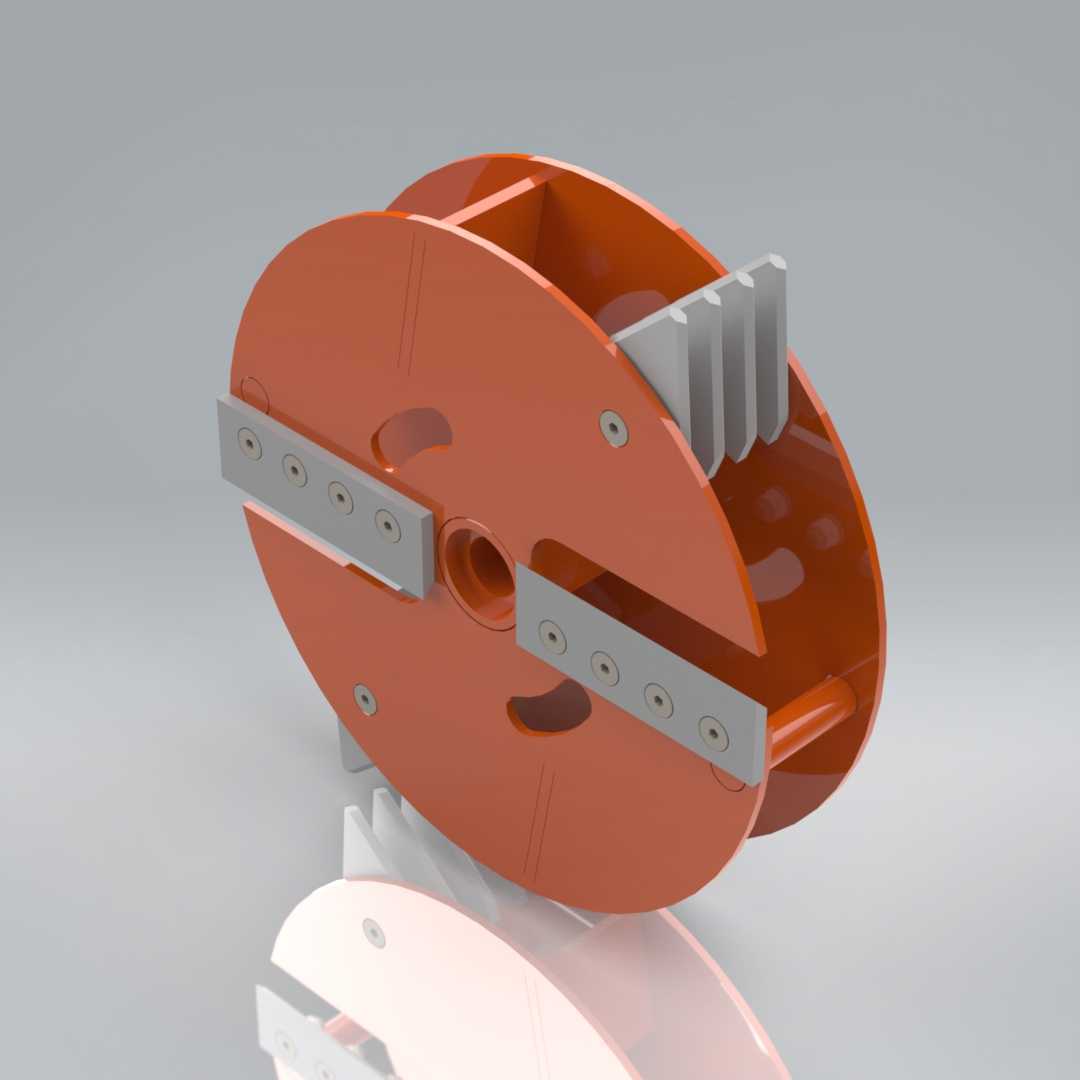

细枝破碎机转子部件三维结构设计

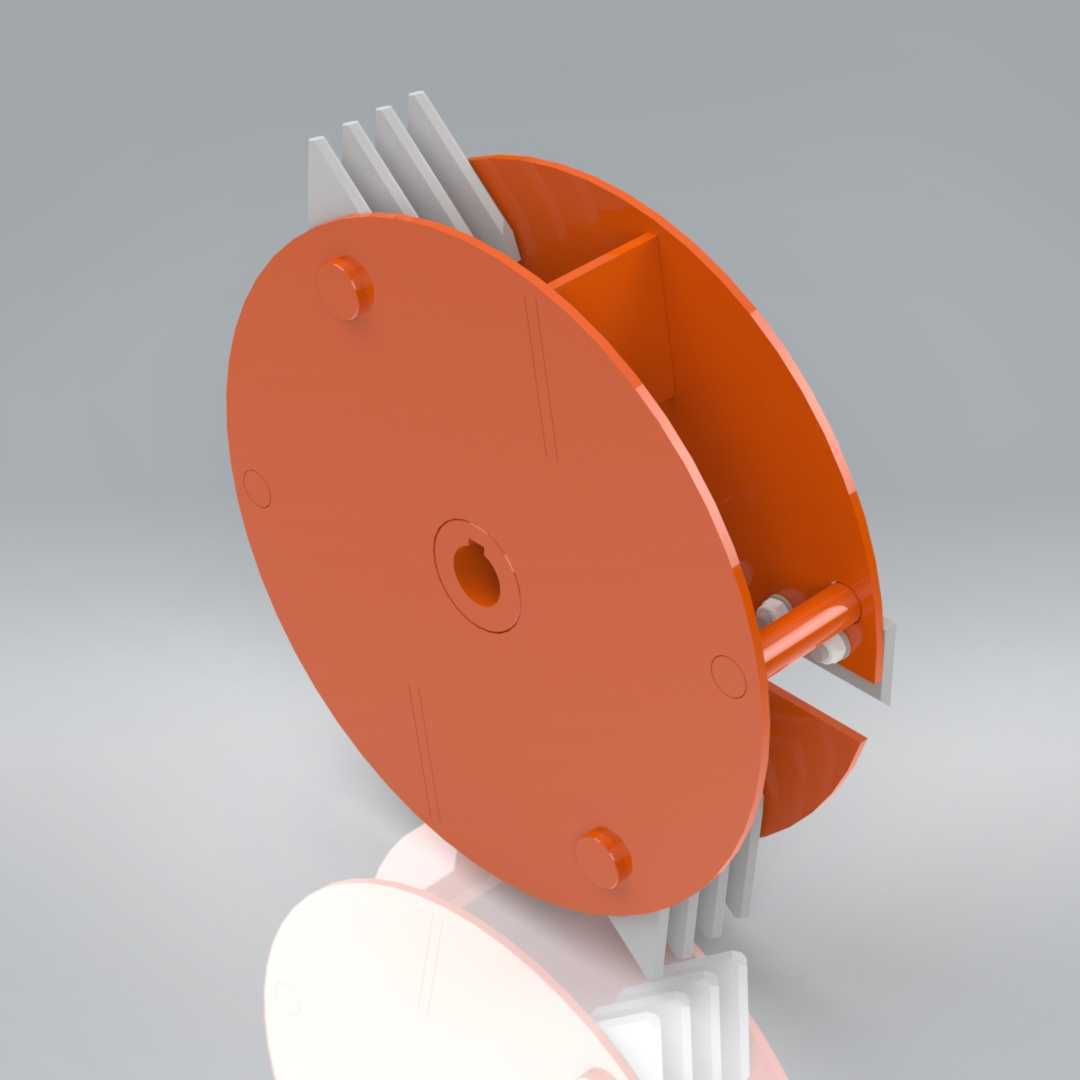

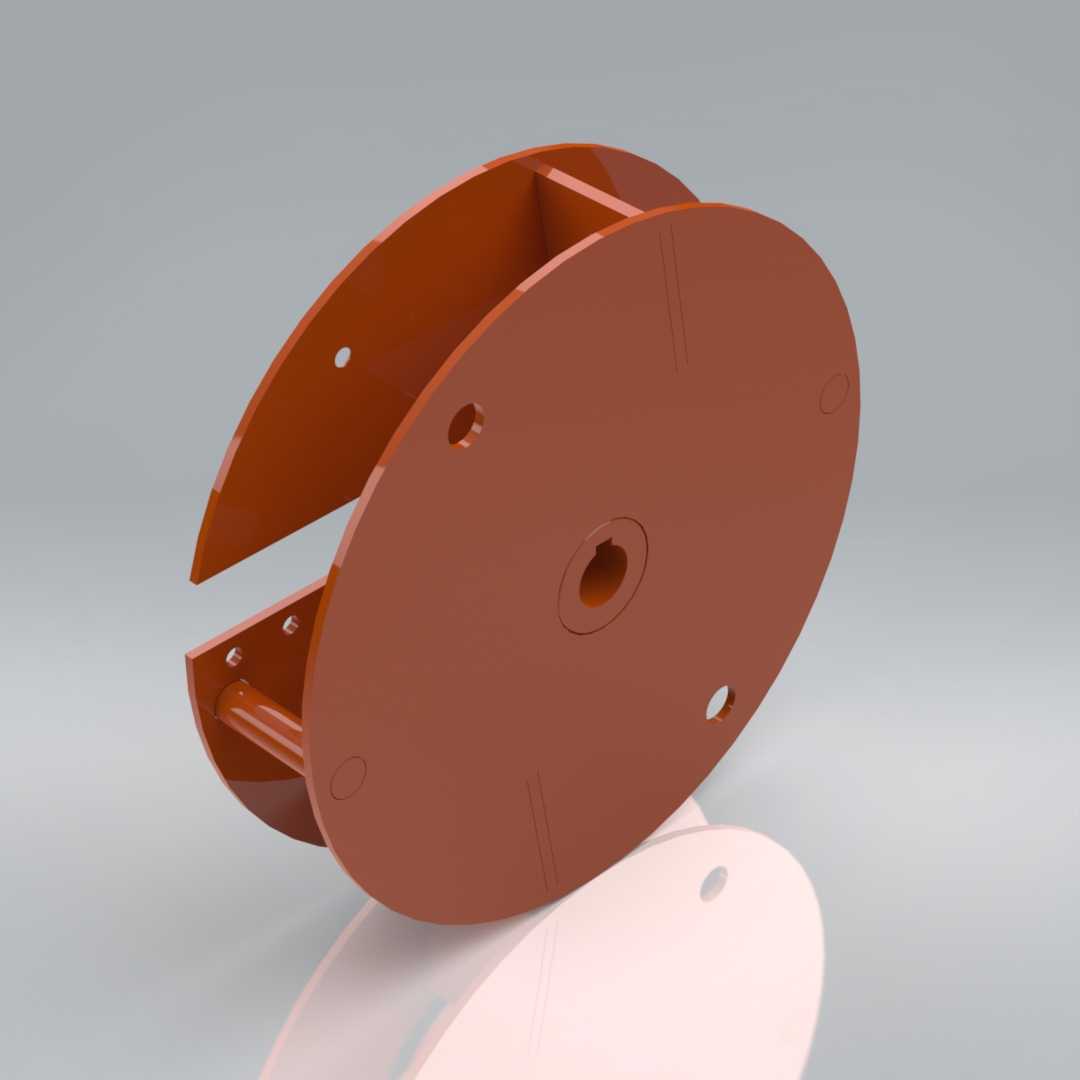

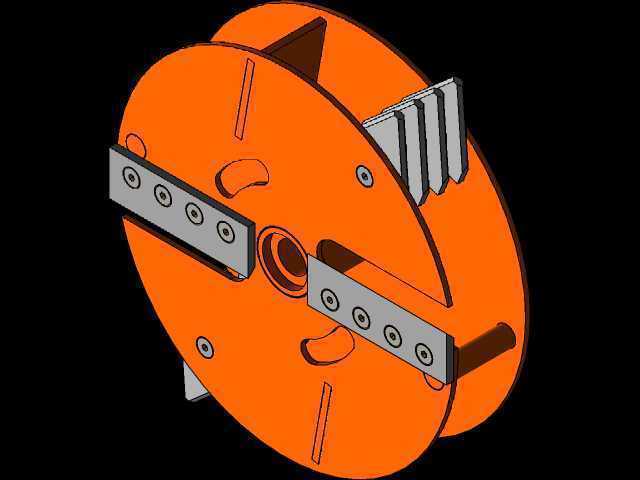

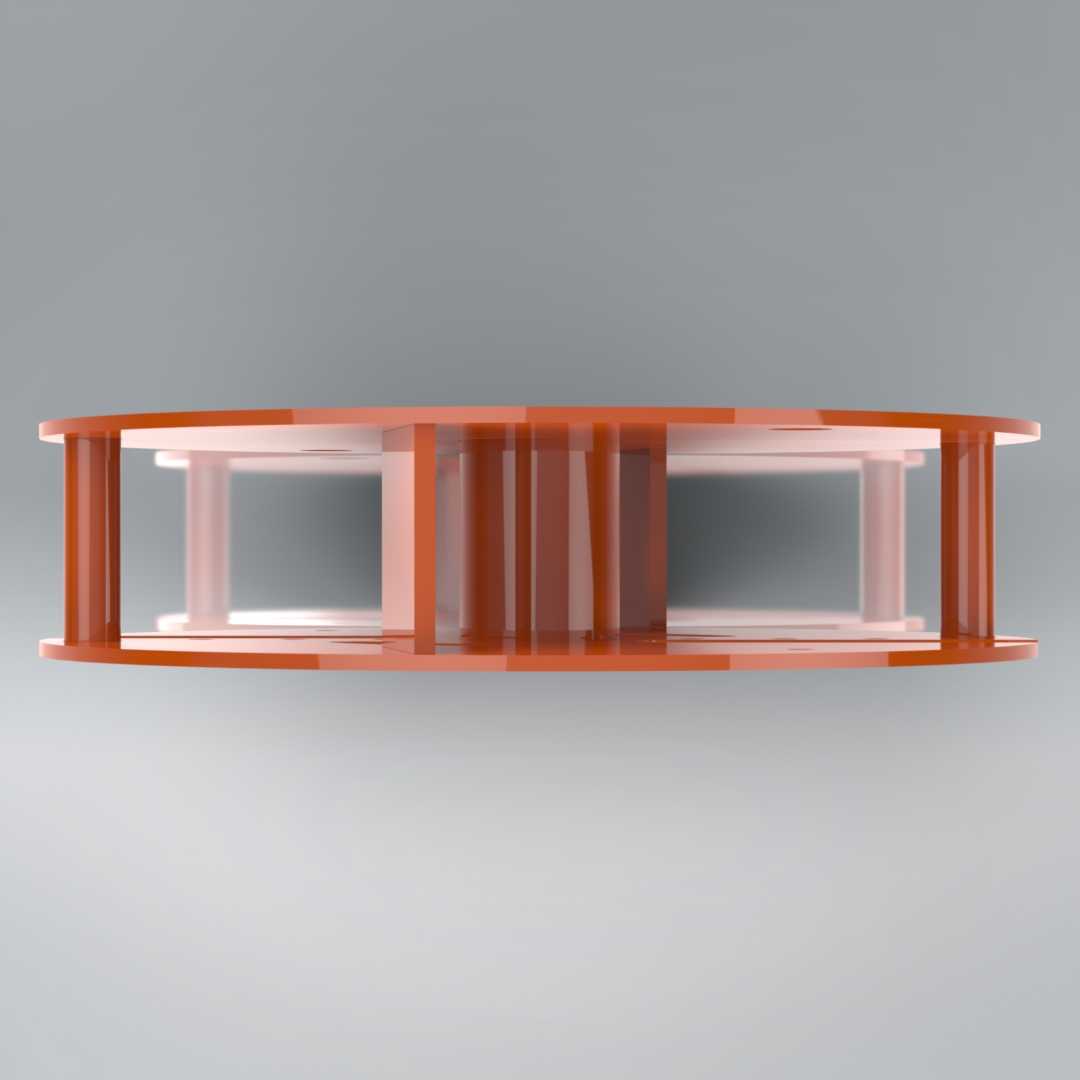

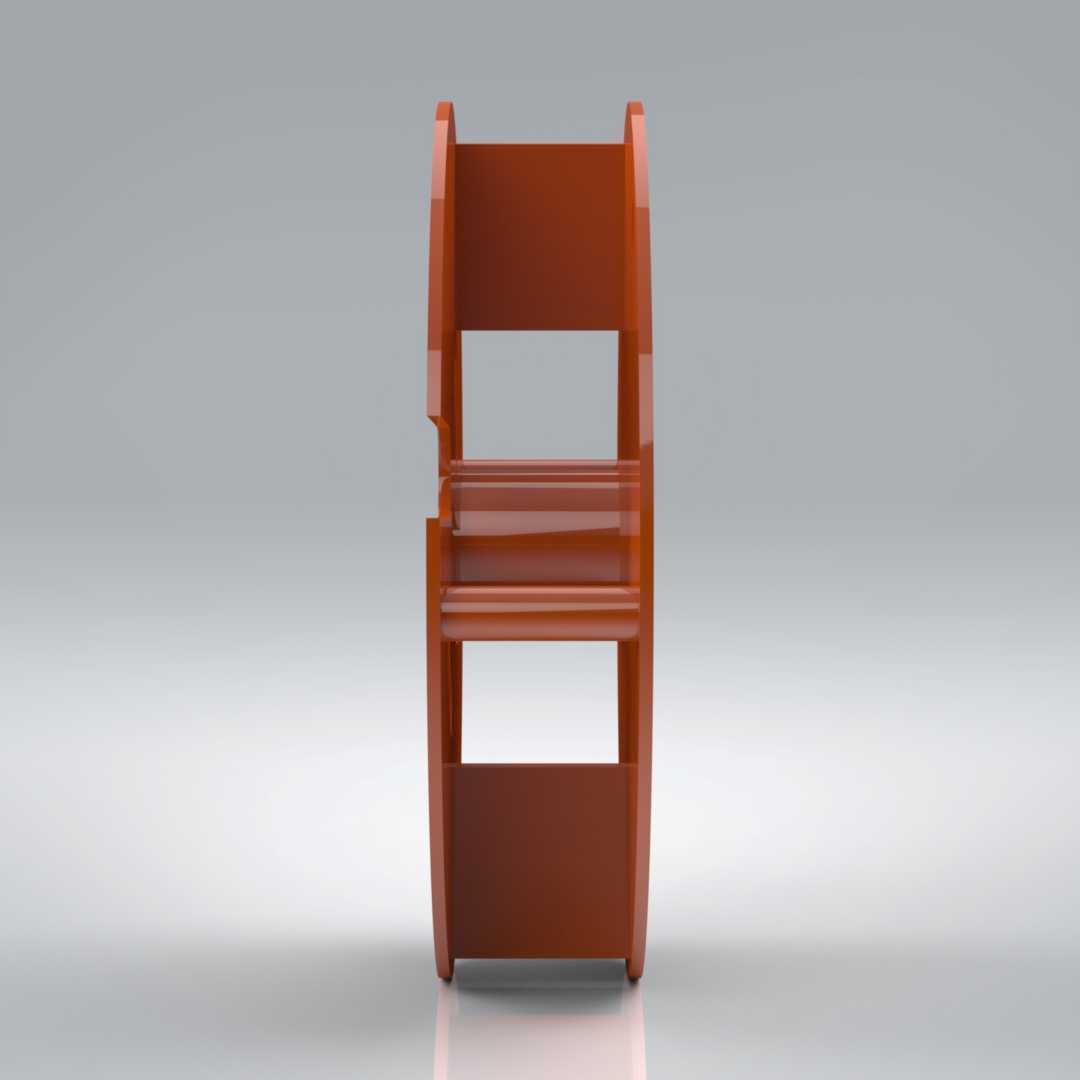

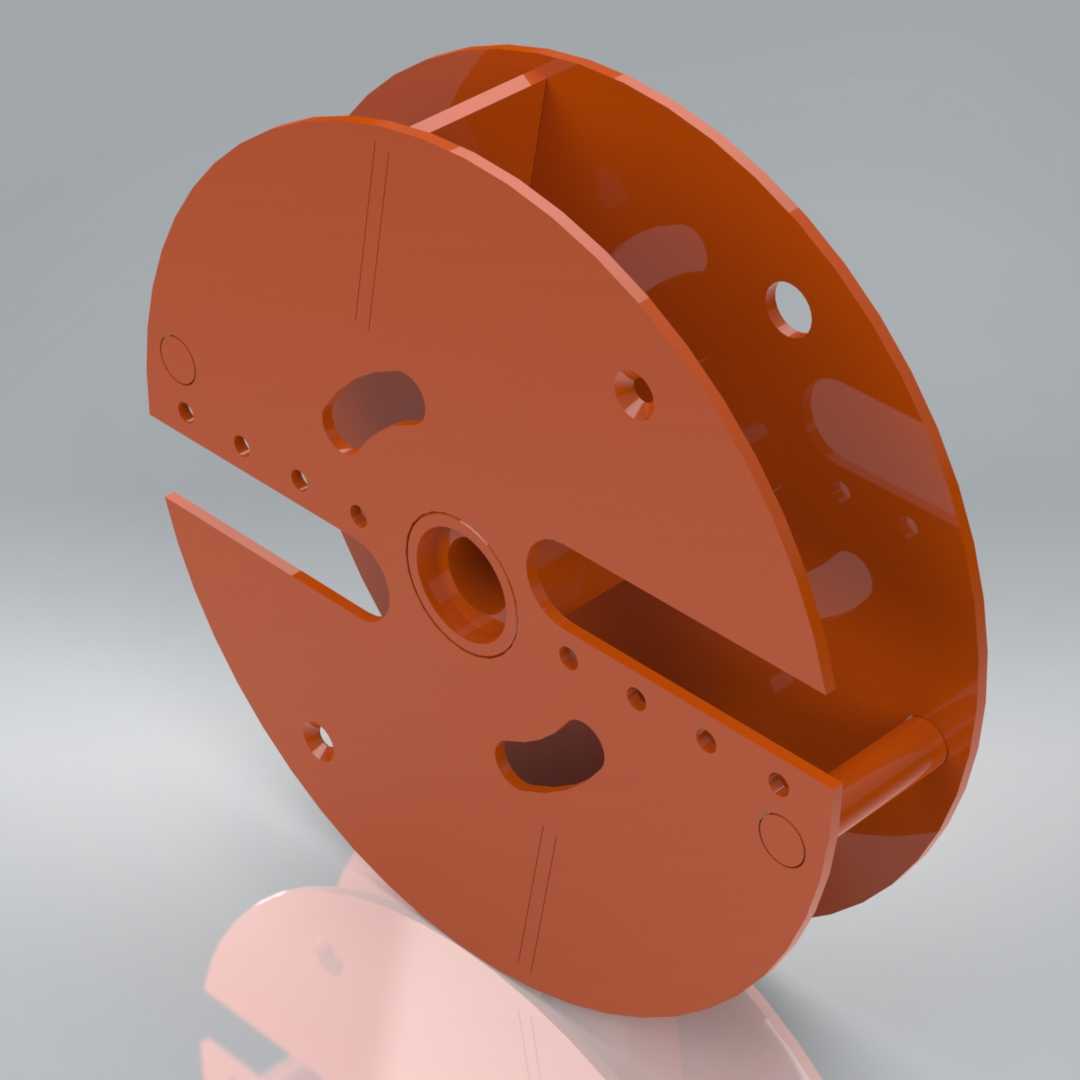

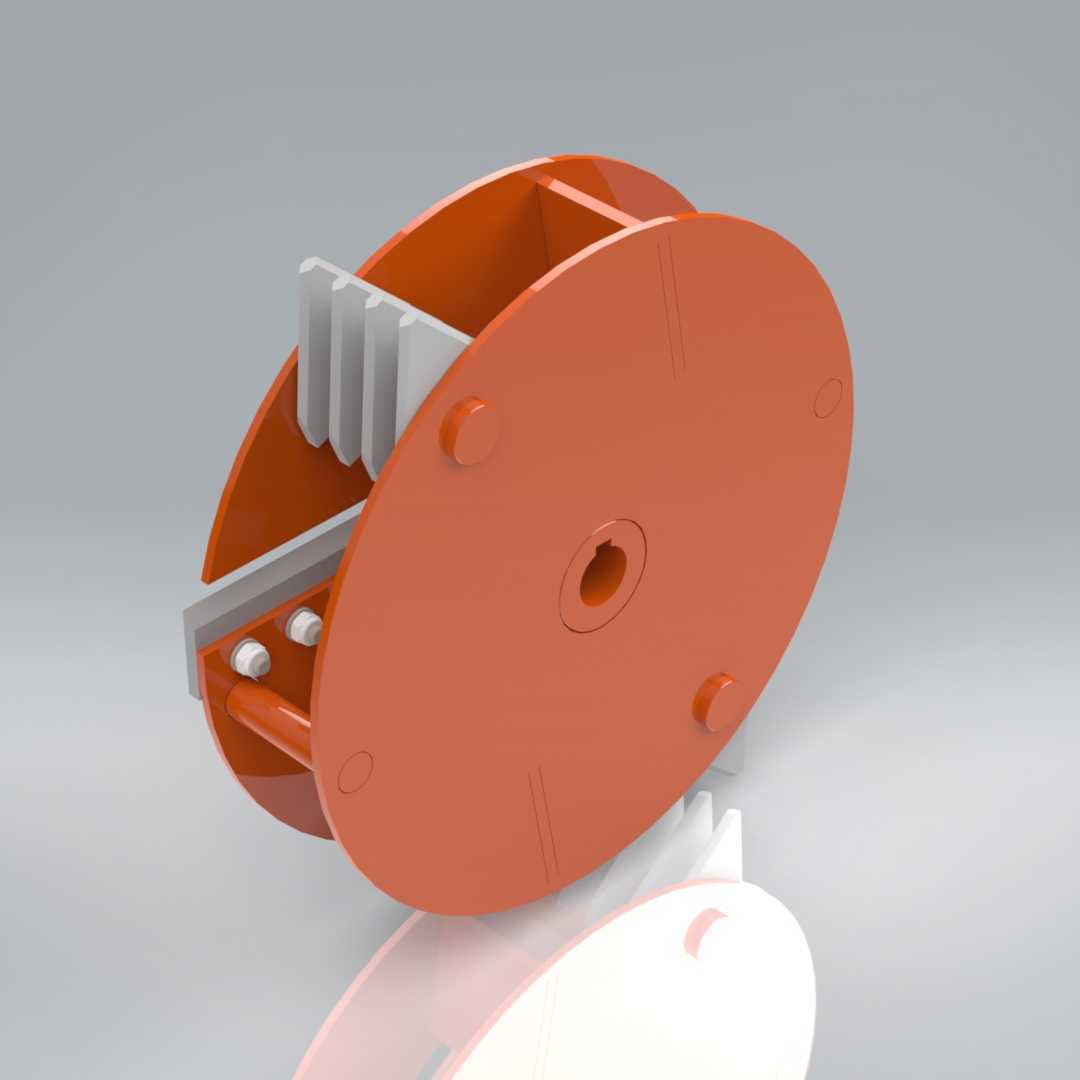

　　这套转子结构是细枝类物料破碎设备的核心做功部件，日常应用场景覆盖园林残枝处理、果园修剪枝条资源化、生物质原料预处理等多个领域，针对直径10-60mm的鲜枝、干枝、藤条类物料做破碎作业，处理后的物料粒径可控制在5-20mm区间，能直接作为生物质堆肥原料、食用菌栽培基质、生物质颗粒燃料的前期备料使用。从结构拆分来看，整套转子组件配套的腔体采用上下分瓣式设计，进料端设置倾斜导料通道，能让枝条顺着进料角度自然滑入锤片作业区域，避免枝条在进料口卡滞；转子本体采用盘式锤片安装结构，锤片通过销轴铰接在转子盘的预留安装位上，作业时转子高速旋转带动锤片做圆周运动，通过锤片的冲击、剪切作用将进入腔体的枝条打断，同时配合腔体内壁的定刀结构，

　　对长枝条做二次撕扯破碎，避免长条物料缠绕转子轴。设计阶段优先考虑了作业时的动平衡问题，转子盘上的锤片安装位沿圆周方向等角度分布，每组锤片的重量差控制在5g以内，避免高速旋转时产生过大振动影响轴承使用寿命；腔体的侧壁开设了检修口，日常更换锤片、清理腔体内残留物料时不需要完全拆分上下腔体，只需要打开侧部检修盖板即可完成操作，能大幅降低日常维护的工作量。安装边界方面，整套转子组件配套的腔体进料口法兰尺寸适配常规300200mm的进料输送接口，出料口位于腔体下部，尺寸为250180mm，可直接对接下方的出料输送装置或者集料箱；转子轴的两端伸出端采用标准轴承座安装位，轴径为45mm，适配常用的UCP209型外球面轴承座，

　　安装时两轴承座的同轴度公差需要控制在0.1mm以内，避免轴承受偏载导致过早损坏。腔体的外壳采用6mm厚的Q235钢板焊接成型，内部与物料接触的易磨损部位贴有3mm厚的耐磨衬板，衬板通过沉头螺栓固定在腔体内壁，磨损后可单独更换，不需要整体更换腔体外壳，能有效降低设备的长期使用成本。转子的锤片采用高锰钢材质锻造后做淬火处理，表面硬度达到HRC55-60，抗冲击磨损性能优异，处理干硬枝条时的单组锤片使用寿命可达到400小时以上，处理鲜枝时使用寿命可延长至600小时。进料端的上盖设置有可调节的压料板，能根据处理枝条的直径调整压料板的高度，避免枝条在破碎过程中从进料口反弹飞出，提升作业时的安全性；腔体的侧面设置有筛网安装槽，

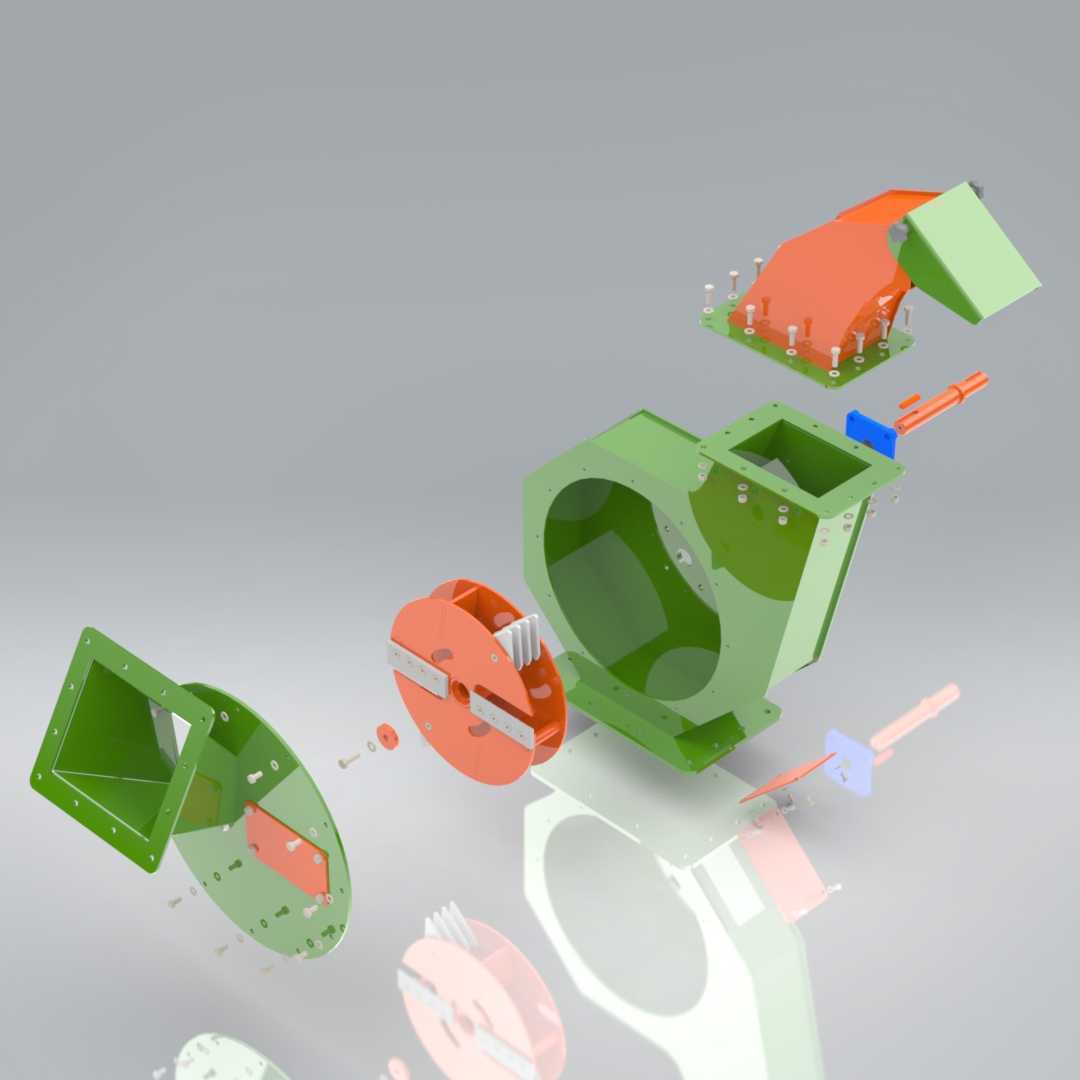

　　可根据出料粒径需求更换不同孔径的筛网，筛网采用快拆式压块固定，更换筛网时只需要松开两侧的压块螺栓即可抽出筛网，不需要拆解其他部件。从装配逻辑来看，整套结构采用模块化设计，转子组件、腔体上盖、进料导向段、出料段都可单独拆分运输，现场安装时只需要通过法兰螺栓将各段连接即可，不需要在现场做焊接作业，降低了现场安装的难度；转子轴的动力输入端预留有带轮安装位，可适配B型三角带传动，根据处理物料的硬度差异，可搭配不同直径的带轮调整转子转速，处理硬杂木枝条时转子转速控制在1500r/min左右，处理鲜软藤条类物料时转速可提升至2200r/min，兼顾破碎效率和能耗表现。设计过程中还考虑了防缠绕问题，转子盘的侧面设置有挡料凸台，能避免长条物料顺着转子盘与腔体侧壁的间隙进入轴承端，减少物料缠绕轴承的风险；轴承端外侧设置有防尘密封圈，能阻挡破碎过程中产生的木屑、粉尘进入轴承内部，延长轴承的润滑周期，日常运行时每300小时补充一次锂基脂即可满足润滑需求。
