商用车钢板弹簧悬架装配结构

　　在商用车底盘承载系统的设计环节中，钢板弹簧悬架是兼顾承载能力与成本控制的核心部件，这套装配结构主要应用于轻卡、微卡、低速重载作业车辆的非独立悬架系统，直接承担车架与车桥之间的力传递作用，既要缓冲路面颠簸带来的冲击载荷，也要保证车轮定位参数在动态行驶中的稳定性，避免出现跑偏、轮胎异常磨损等问题。从实际使用场景来看，这类钢板弹簧悬架多用于载重1-5吨的轻型货运车辆，以及部分非道路作业的工程低速车，在铺装路面行驶时可以过滤细碎颠簸，在坑洼非铺装路面作业时，能够通过板片之间的相对滑动产生阻尼，配合减震器抑制车身的余振，相比螺旋弹簧悬架，它不需要额外设置复杂的导向机构，自身就可以承担纵向力与侧向力的传递，结构可靠性更高，维护成本更低，非常适合重载工况下的长期使用。

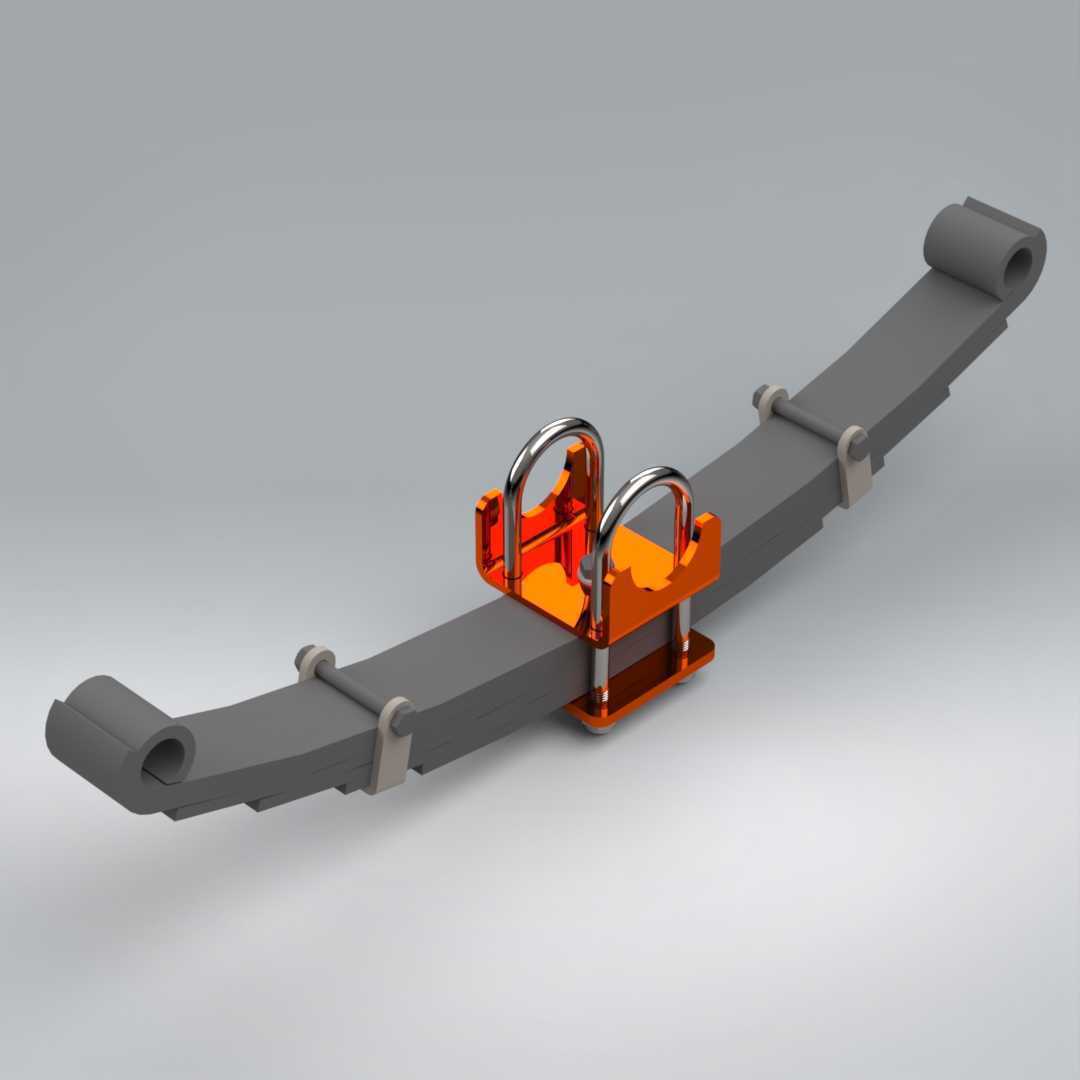

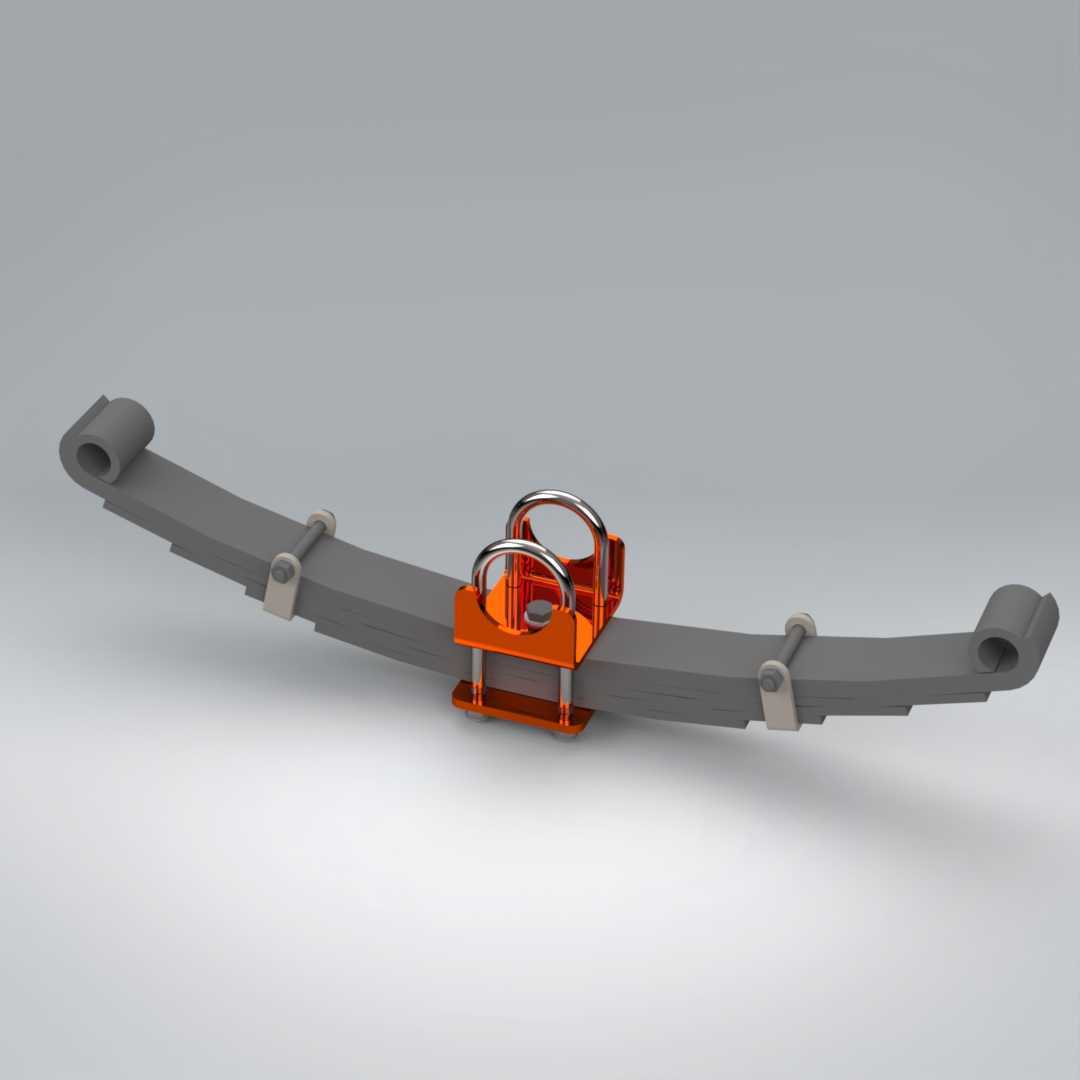

　　这套结构的核心承载件是多片叠合的钢板弹簧，每片钢板的曲率都经过逐片匹配设计，装配后通过中心螺栓定位叠合，再通过多个钢板卡箍约束板片的横向位移，避免板片在受力变形时出现错位分离。板簧两端的卷耳结构是核心安装接口，前端卷耳通过销轴与车架上的固定支架铰接，作为悬架摆动的固定旋转支点，后端卷耳则与车架上的活动吊耳连接，用来补偿板簧在承载变形时的长度变化，避免板片出现附加弯曲应力。中间位置通过两个U型螺栓与车桥刚性固定，U型螺栓下方的压板可以均匀分散锁紧力，避免板片局部应力集中，上方的橙色安装座一方面作为U型螺栓的锁紧支撑，另一方面也预留了缓冲块的安装位置，当车辆重载颠簸到极限行程时，缓冲块会与车架横梁接触，限制悬架的最大变形量，避免板簧被冲击过载损坏。

　　在设计思路上，这套板簧悬架的参数匹配完全围绕目标车型的轴荷设定展开，板片的长度、厚度、片数以及各片的预应力分配，都需要经过刚度校核与疲劳寿命计算，保证在额定载荷下的静挠度处于合理区间，既不会因为刚度过大导致颠簸感强烈，也不会因为刚度过小导致频繁撞击缓冲块。板片的端部都做了压延斜切处理，减少片间的接触应力集中，同时在板片之间预留了润滑脂填充间隙，降低长期使用过程中的片间磨损，延长板簧的使用寿命。安装边界方面，板簧总长度需要匹配车架前后支架的安装孔距，卷耳的内径尺寸要适配对应规格的销轴直径，U型螺栓的跨距要与所用车桥的截面宽度匹配，保证锁紧后车桥与板簧完全贴合，不会出现窜动。中间安装座的高度要匹配车架与车桥之间的空载间隙，保证缓冲块在空载时留有足够的自由行程，满载时的压缩量处于设计范围内。

　　从结构细节来看，板簧上的卡箍采用螺栓铆接固定在最下方的长板片上，卡箍与上方板片之间留有微小间隙，既可以限制板片的横向错位，也不会阻碍板片在受力时的纵向相对滑动。U型螺栓采用圆角过渡的弯型结构，避免弯折处出现应力集中导致断裂，螺纹段长度要满足锁紧后露出足够的螺母啮合长度，同时预留防松装置的安装空间。两端卷耳内部通常会压入耐磨衬套，降低销轴转动时的磨损，衬套的材质多采用橡胶或者复合尼龙材质，还可以顺带过滤一部分微小的振动传递到车架。这套结构的所有安装孔位都采用同轴度设计，避免装配时出现强制别劲的情况，导致部件产生初始内应力，在后续使用中提前出现疲劳损坏。在实际选型匹配时，还需要根据车辆的使用场景调整板簧的刚度，比如经常在山区非铺装路面行驶的车辆，会适当增加板片数量提升承载冗余，而以城市铺装路面配送为主的车辆，可以适当减少片数降低刚度，提升行驶平顺性。
