工业级落地式电气配电柜体结构设计

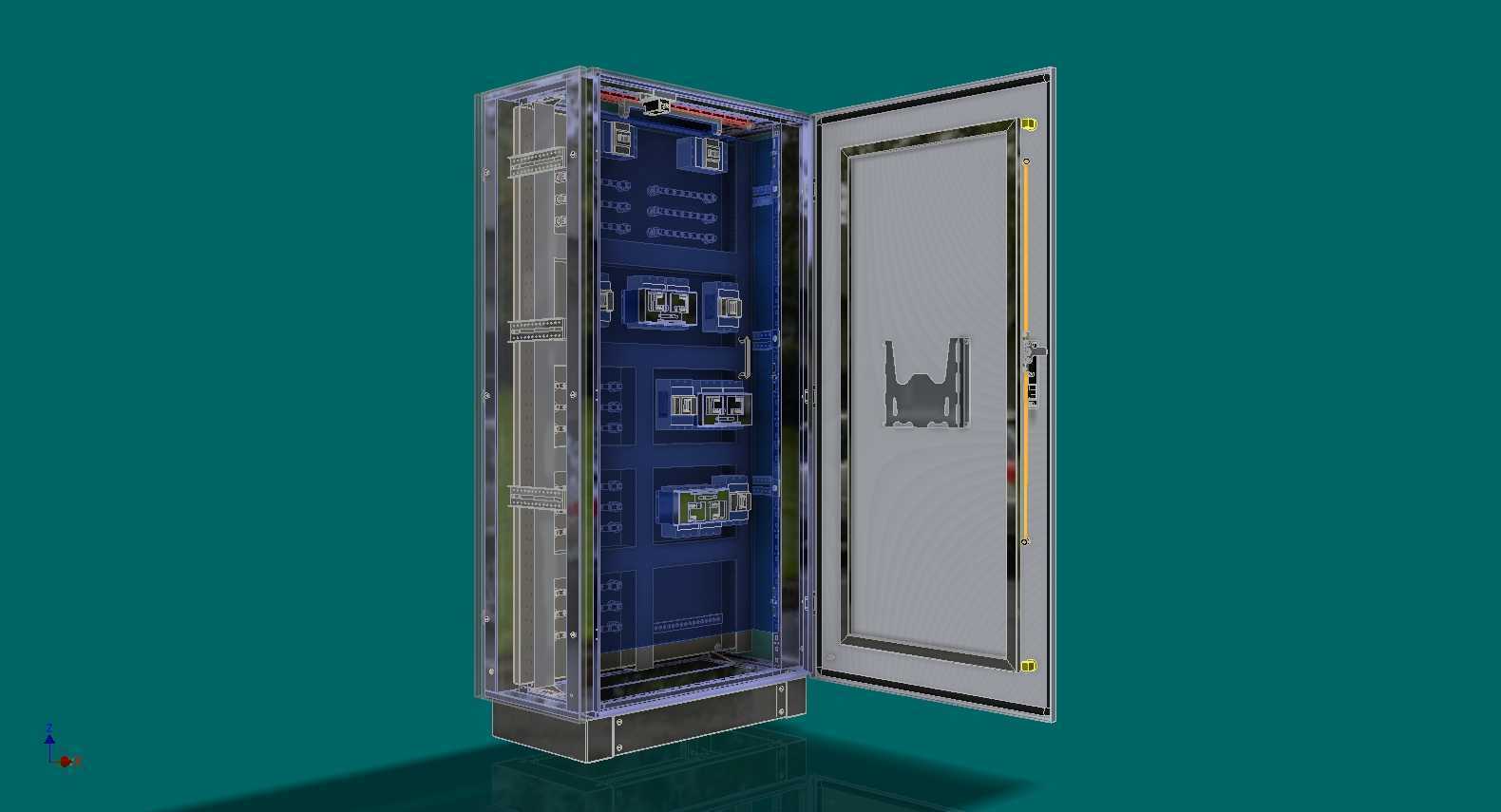

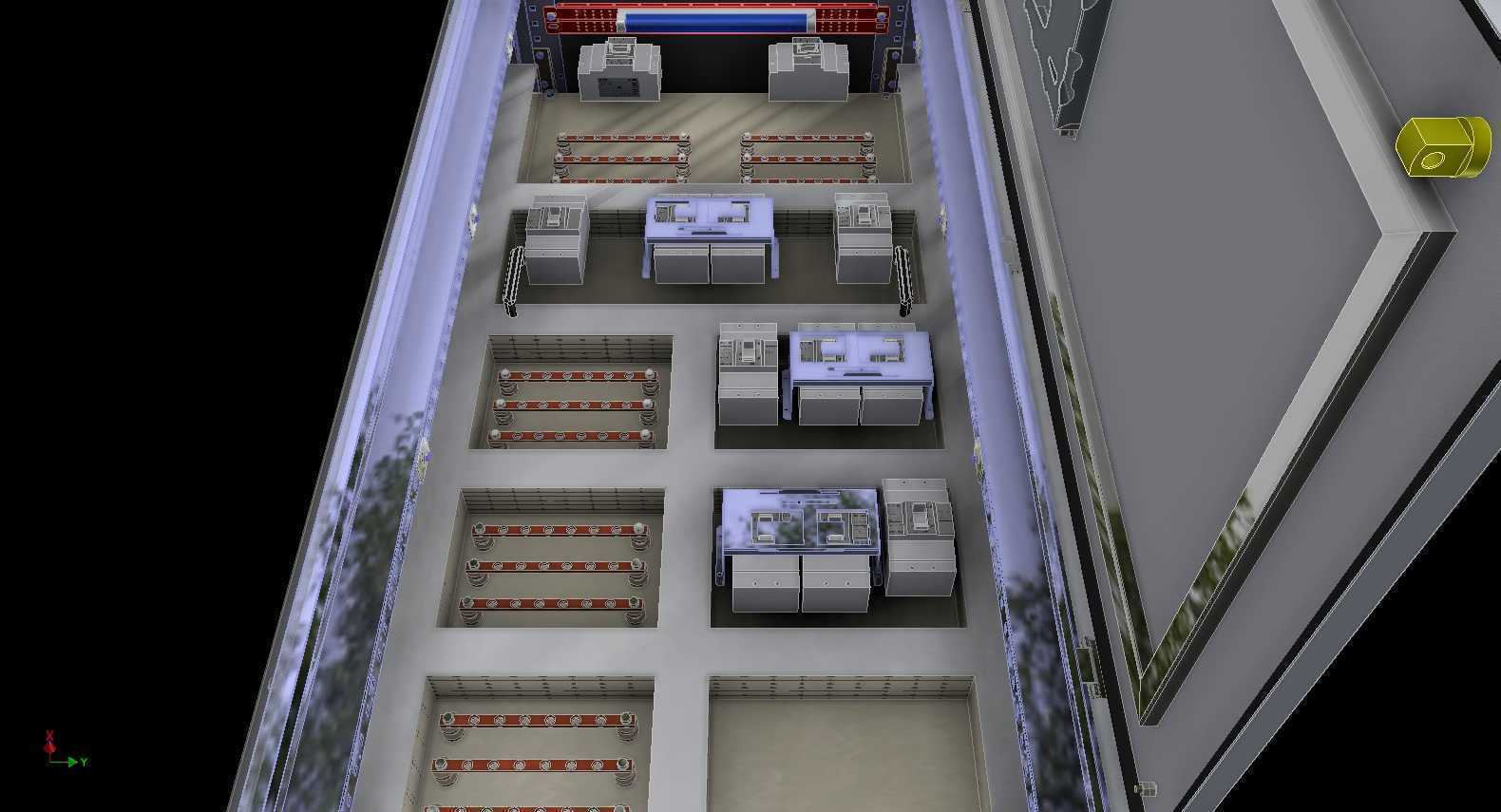

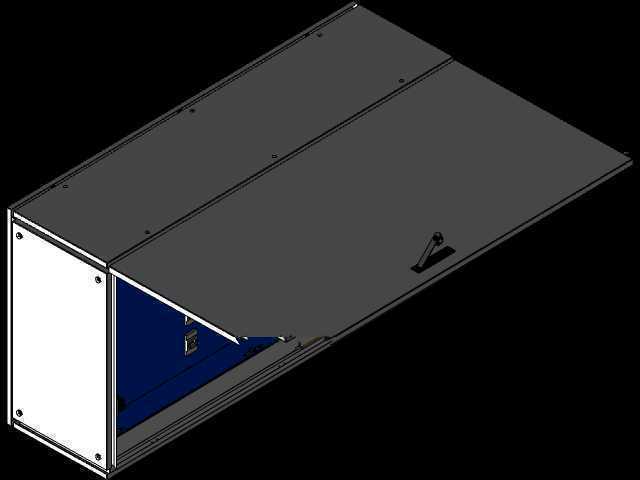

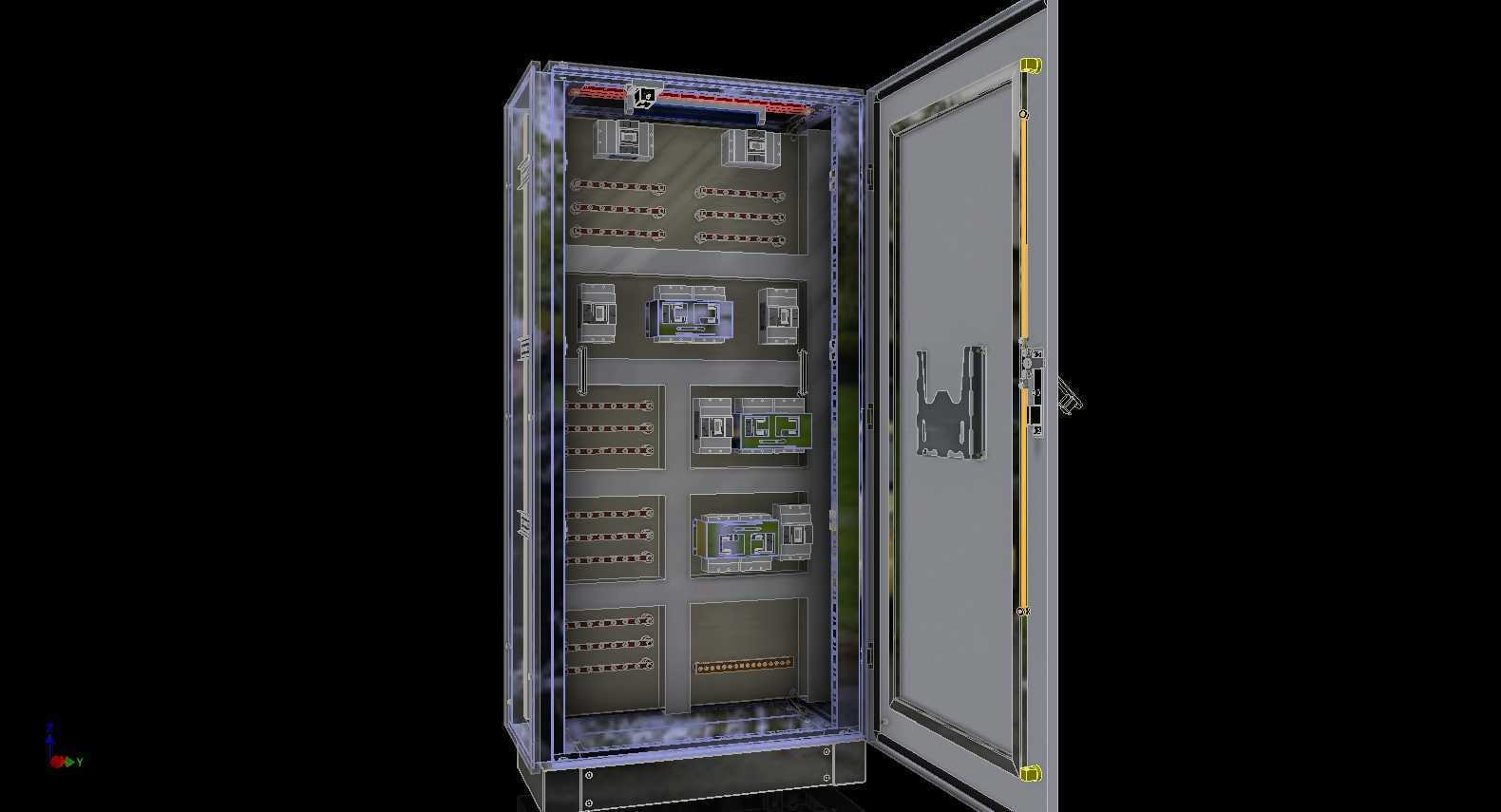

　　在工业供配电系统的终端布局里，这类落地式柜体是车间动力分配、设备供电管控的核心载体，常见于生产厂房的动力配电间、生产线侧的供电节点、商用建筑的低压配电室，承担着进线受电、出线配电、回路保护、故障隔离的核心作用，区别于壁挂式小型配电箱，这类柜体需要承载更大的电流负载，适配多回路出线的排布需求，同时要满足现场复杂工况下的防护要求。从结构设计的角度看，这款柜体采用镀锌钢板作为主体基材，板材选型匹配14级口径的加工工艺要求，整体框架采用折弯拼接加焊接的组合成型方式，框架立柱预留了通用的安装孔位模数，能够适配不同规格的断路器、接触器、母排、接线端子排的安装需求，内部安装板采用可调节深度的滑轨固定结构，

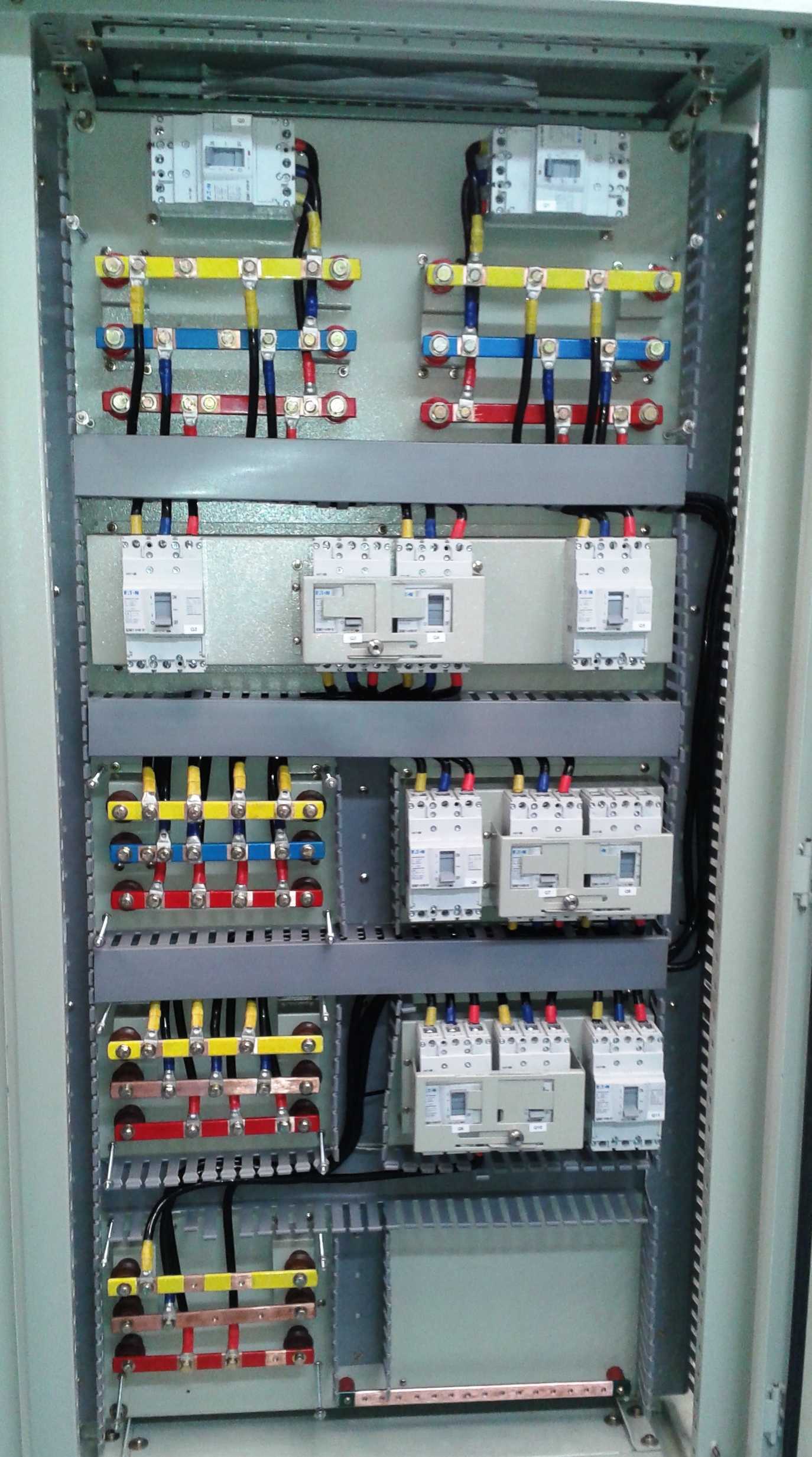

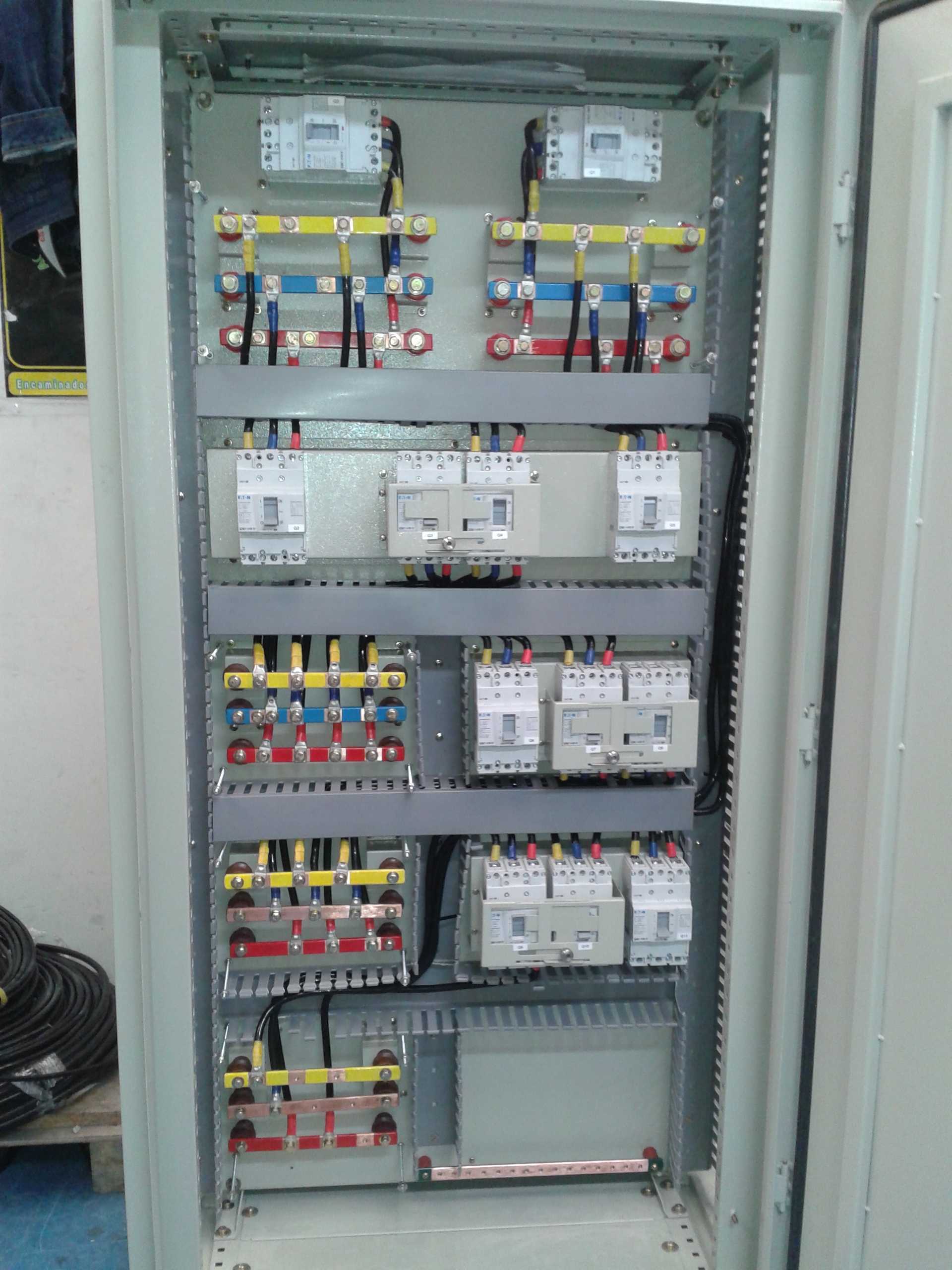

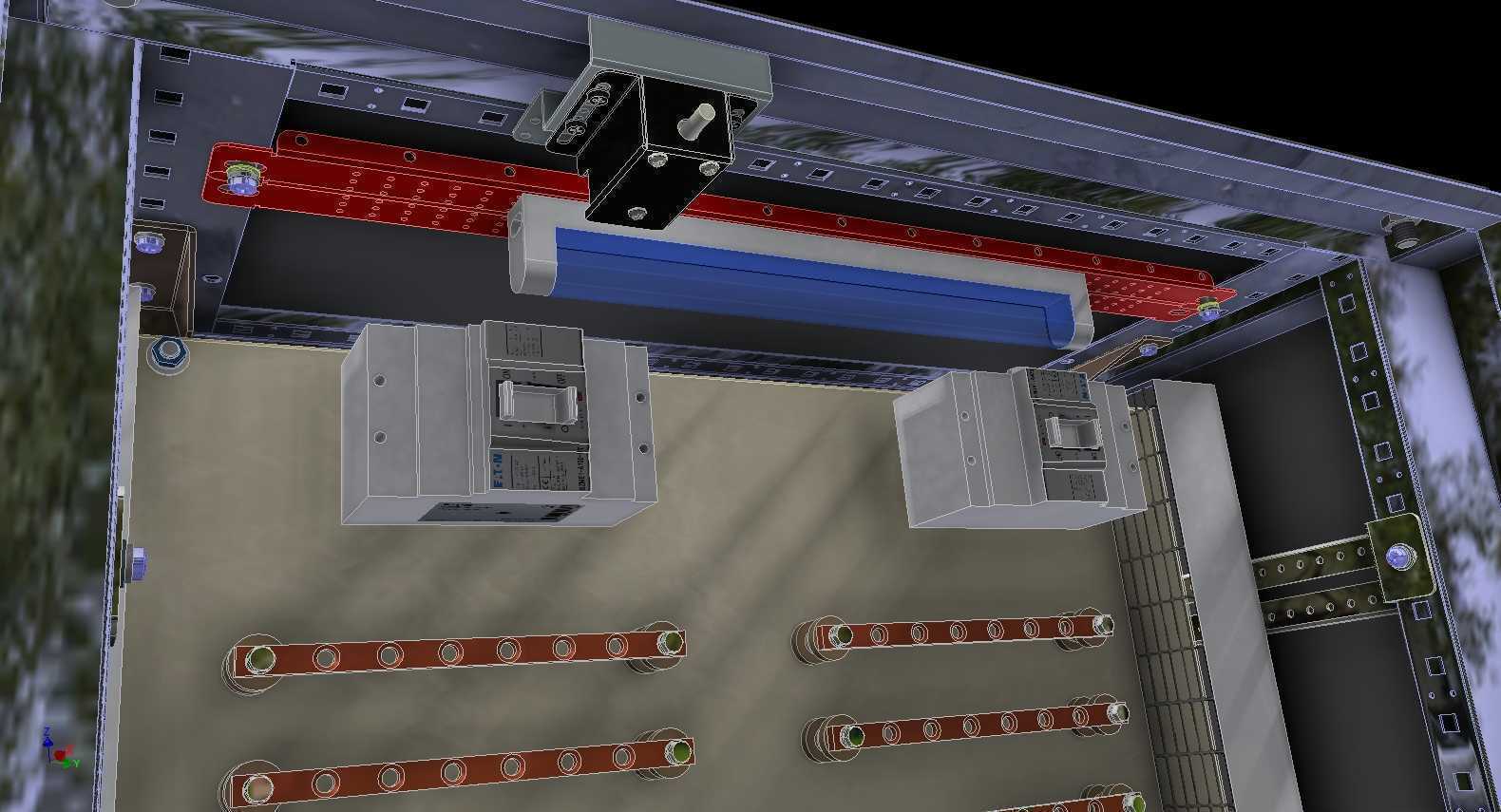

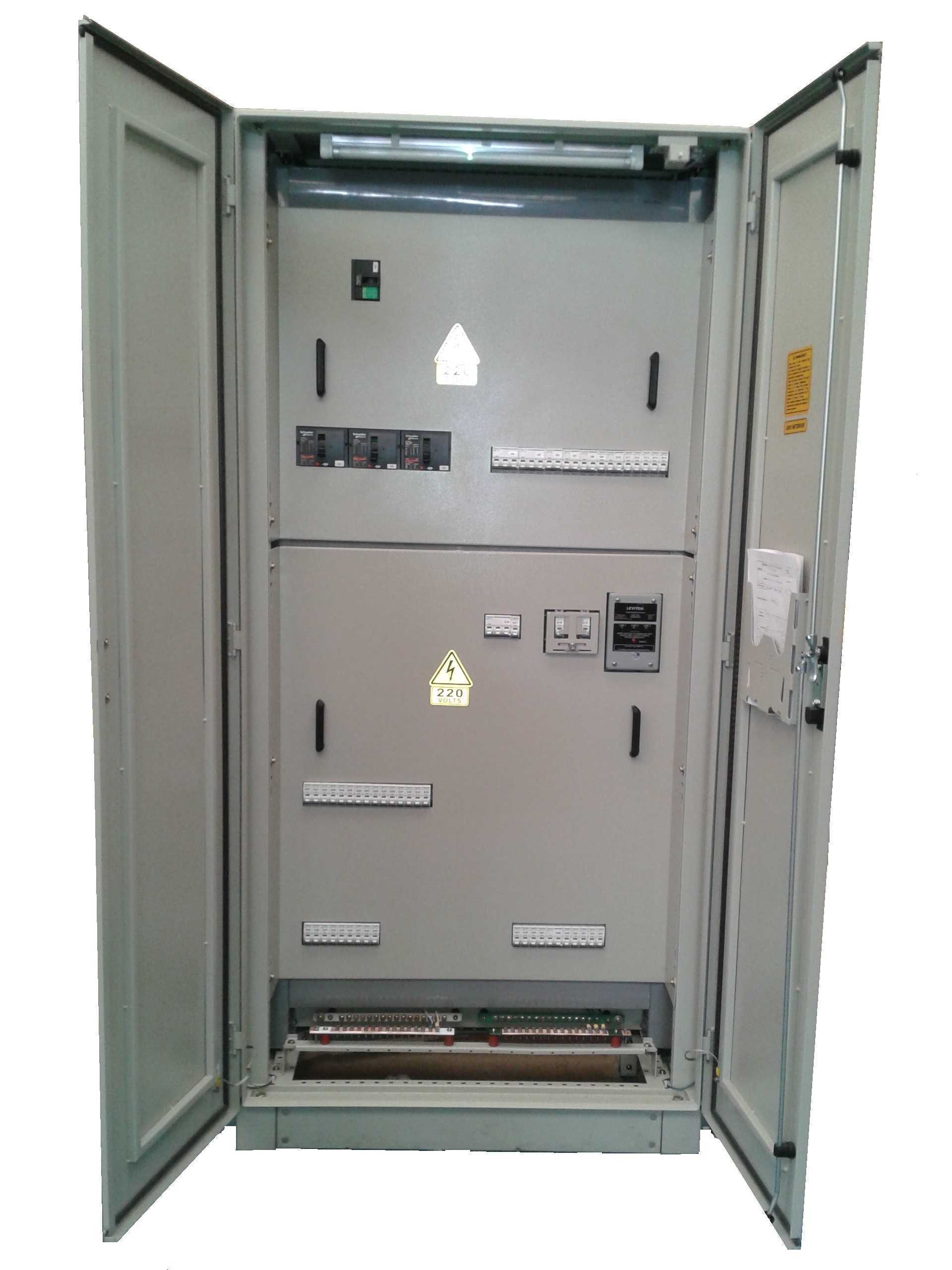

　　现场运维时可以根据元器件的尺寸调整安装纵深，避免后期元器件更换时出现空间干涉的问题。柜门采用单开门外铰链结构，铰链的承重参数经过校核，能够承受门板加装密封胶条、门锁、观察窗后的整体重量，不会出现长期开关后下垂变形的问题，门板和柜体框架的贴合面加装连续发泡的密封胶条，配合整体结构的IP54防护等级设计，能够阻挡一般性粉尘进入柜体内部，同时可以承受各个方向的低压喷水冲击，适配车间多尘、偶尔有清洁喷水的现场工况，正面的防护等级设计也能避免运维人员误触内部带电部件，降低操作风险。柜体的额定载流能力匹配1500安的进线规格，内部母排的排布按照相序分层设置，母排之间预留足够的电气安全间隙，避免大电流工况下出现拉弧、短路的问题，

　　柜体宽度方向设置800毫米的净空尺寸，深度方向预留450毫米的布线空间，既能够保证内部元器件的散热间隙，也预留了二次线缆的走线槽位置，强弱电回路分开布线，减少电磁干扰对二次控制回路的影响。在安装边界的设计上，柜体底部预留了电缆进线的敲落孔，同时配套可拆装的底板密封件，电缆敷设完成后可以通过密封件封堵进线孔，保证柜体整体的防护性能，柜体底部设置安装固定孔，能够通过膨胀螺栓直接固定在水泥基础上，也可以搭配槽钢底座进行抬高安装，适配车间地面存在积水、需要垫高布线的场景。柜体顶部预留了吊装孔位，方便现场安装时的吊装转运，吊装孔位周边做了加强筋处理，避免吊装过程中出现柜体变形的问题。从实际使用的角度出发，

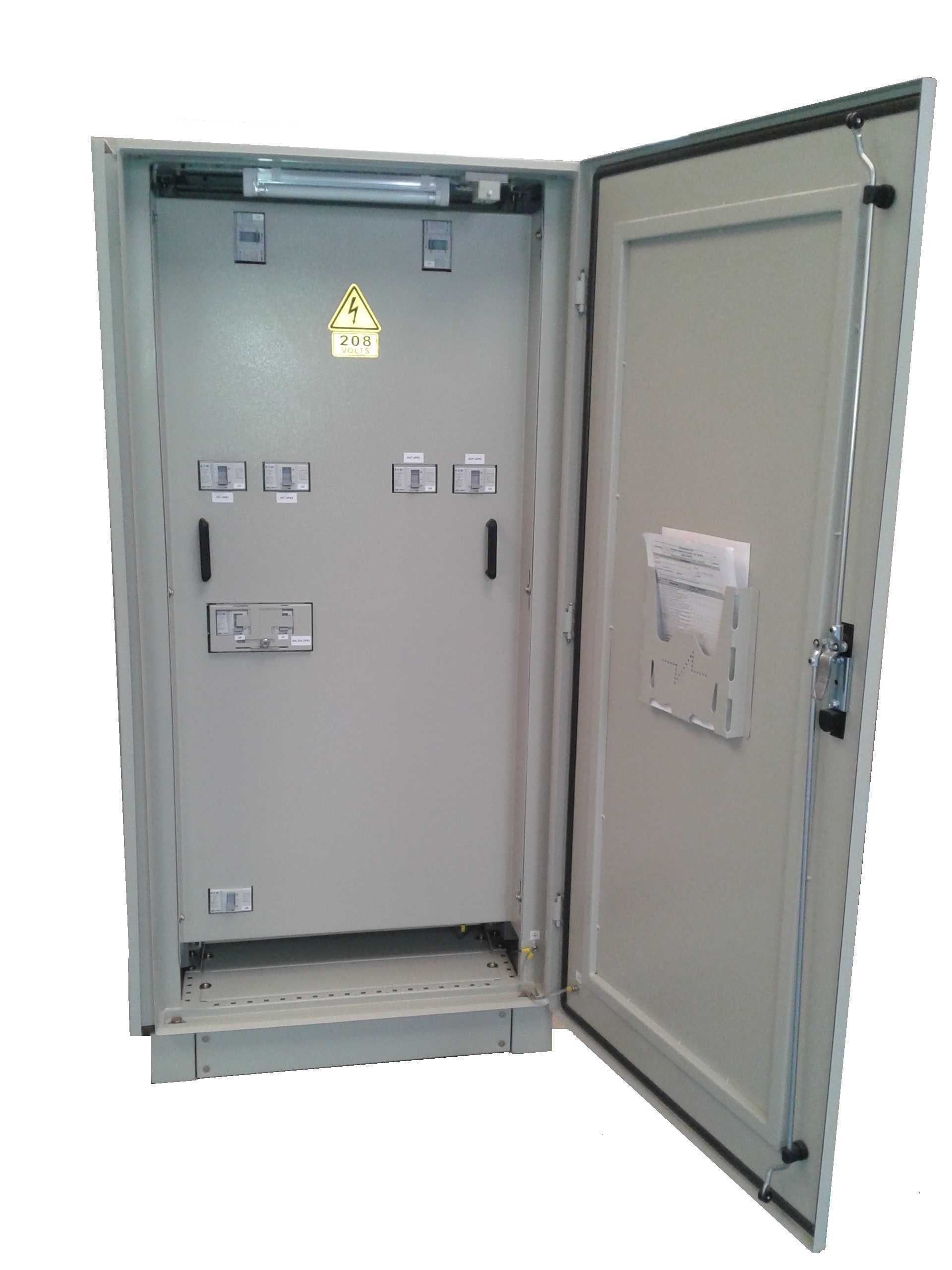

　　这类柜体的设计需要平衡防护性能和散热需求，IP54的防护等级下，柜体侧板预留了带防尘滤网的通风口，内部可以根据发热元器件的功率加装轴流风机，形成下进上出的散热风道，保证大电流工况下柜内温度不会超过元器件的允许工作温度，延长电气元件的使用寿命。门板内侧预留了图纸袋的安装位置，可以存放柜体的电气原理图、接线图、运维记录，方便现场运维人员快速查阅资料，门锁采用通用型的工业柜锁，能够适配挂锁、三角钥匙两种开锁方式，既满足日常运维的开锁需求，也可以在断电检修时通过挂锁锁定，避免无关人员误合闸造成安全事故。在钣金加工的工艺性上，柜体的所有折弯圆角都按照板材厚度设置合理的折弯半径，避免折弯处出现应力集中开裂的问题，焊接位置采用满焊后打磨处理，表面经过磷化、静电喷塑处理，提升柜体的防腐蚀能力，适配工业现场的潮湿、多腐蚀气体的使用环境。内部的安装梁采用镀锌处理，不需要额外做表面涂装，方便后期安装元器件时的钻孔、攻丝作业，也能避免长期使用后出现锈蚀掉渣的问题，影响内部电气元件的绝缘性能。
