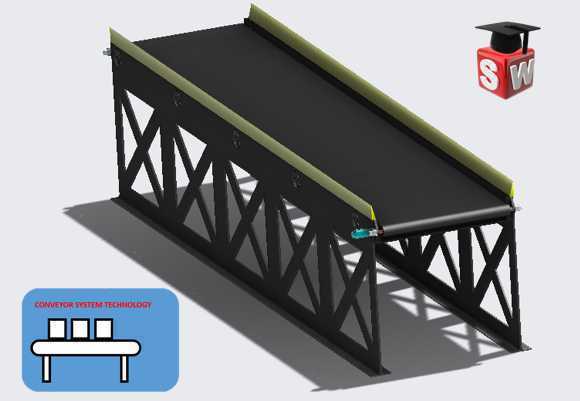

分拣中心手动分选用倾斜皮带输送设备

　　从进料端到出料端的距离足够完成多类废物的人工甄别分拣，不会因为输送距离过短导致分拣人员来不及判断物料类别。设备采用倾斜布置的结构形式，进料端高度高于出料端，这种设计一方面可以利用物料的重力分力降低皮带驱动端的负载，减少驱动电机的功率选型，另一方面倾斜的皮带面可以让平铺在皮带上的废物物料自然摊开，避免物料堆积遮挡分拣人员视线，尤其是针对袋装、散装的生活类废物，摊开后的物料更容易被快速识别分类。皮带作为直接接触物料的部件，选用了10mm厚度的粗铁面材质，这种材质的耐磨性能远优于普通橡胶皮带，能够承受废物中混杂的金属边角、硬质塑料块的长期刮擦，不会轻易出现皮带划破、磨损起毛的问题，大幅延长了易损件的更换周期；皮带两侧设置了通长的防溢挡边，在城市固废分拣、再生资源回收分拣中心的作业场景里，人工分拣工位的输送设备选型一直是现场布局的核心环节——不同于自动化分拣线的高速输送要求，人工分拣段需要兼顾作业人员的操作便利性、物料输送的平稳性，以及长期重载作业下的结构稳定性，这款倾斜式皮带输送设备正是针对这类场景做的定向结构设计。从现场安装边界来看，设备整体长度为9.345m，有效输送宽度为2m，这个尺寸是经过多轮现场工位排布验证的：2m的宽度可以同时容纳4名分拣人员在单侧工位作业，每人的作业覆盖宽度约0.5m，刚好匹配人工手臂的舒适操作范围，不会出现作业区域重叠或者物料够不到的情况；9.345m的长度则可以根据分拣品类的数量灵活设置分拣口，

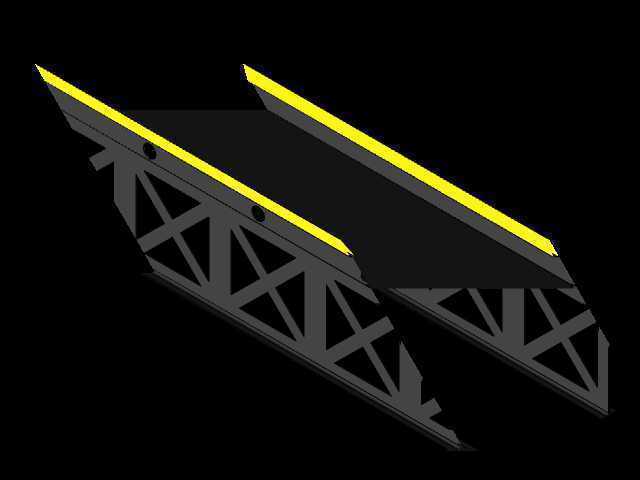

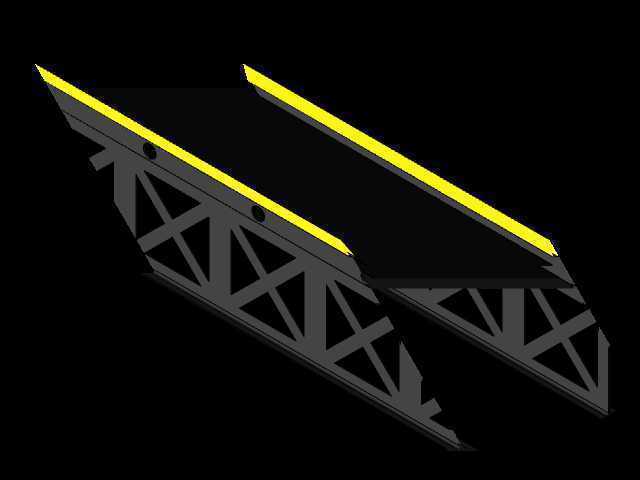

　　挡边采用铝合金材质制作，既保证了挡边的结构强度，避免大块物料从皮带侧边掉落，又通过铝合金的轻量化特性降低了设备整体的自重，方便现场的安装移位。设备的支撑结构采用了桁架式焊接框架，这种桁架结构和传统的方管焊接支架相比，在同等结构强度下自重更轻，而且桁架的交叉腹杆结构可以有效分散皮带运行时的动载荷，以及分拣人员偶尔倚靠设备时的侧向载荷，不会出现支架晃动、变形的问题；框架的支腿底部预留了安装固定板，可以通过膨胀螺栓直接固定在分拣车间的水泥地面上，不需要额外做复杂的设备基础，降低了现场安装的施工成本。驱动端设置在设备的低位出料侧，这种布置方式可以让皮带的紧边处于下部与托辊接触的位置，提升皮带运行的平稳性，

　　同时低位布置的驱动电机也方便后期的维护保养，检修人员不需要登高就可以完成电机检查、皮带张紧度调整的作业。在实际作业过程中，设备的皮带运行速度设置在较低区间，这个速度是匹配人工分拣的反应速度设定的，既不会因为速度过快导致分拣人员漏拣、错拣，也不会因为速度过慢影响整个分拣线的处理效率；皮带表面的粗铁面摩擦力足够，即使是倾斜布置的状态下，纸质、塑料、金属类的废物物料也不会出现向下滑移的情况，保证物料能够按照设定的速度从进料端输送到出料端。两侧的铝合金防溢挡边高度经过优化，刚好可以挡住150mm以下高度的物料，不会因为挡边过高遮挡分拣人员取料的动作，也不会因为挡边过低导致物料从侧边滚落至地面，减少现场的物料清理工作量。从三维建模的角度来看，

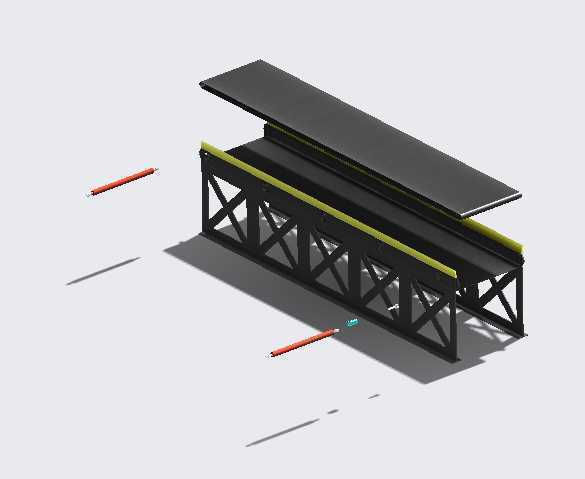

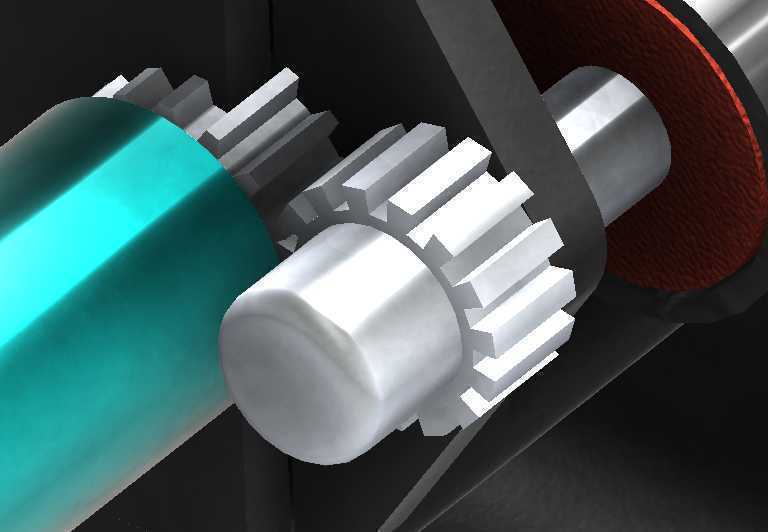

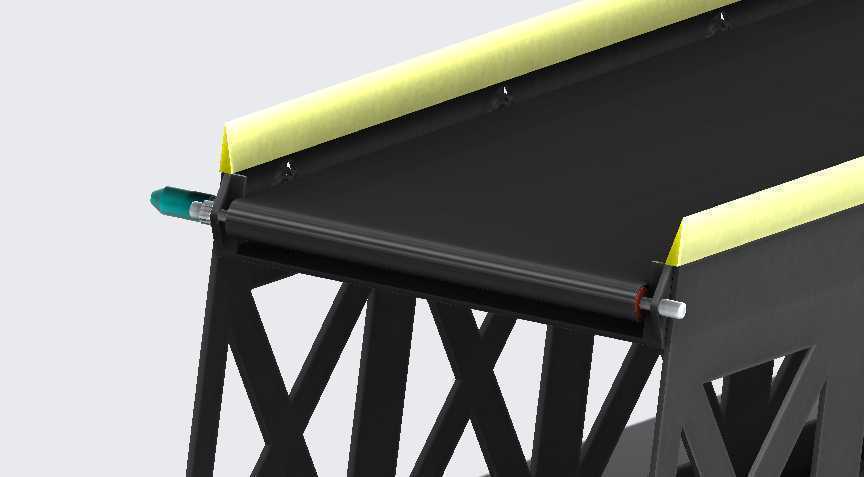

　　这款设备的结构拆分逻辑非常清晰：桁架支撑框架作为主体承载结构，所有的腹杆、支腿都采用标准化的型材规格，建模时可以通过参数化驱动快速调整框架的长度、高度参数，适配不同现场的安装空间需求；滚筒组件分为主动滚筒和从动滚筒，从动滚筒侧设置了张紧调节机构，可以在皮带长期使用出现松弛后，快速调整皮带的张紧度，不需要拆卸其他部件；挡边组件通过螺栓固定在桁架框架的侧边，安装时可以根据实际输送物料的特性选择不同高度的挡边配件，具备不错的适配性。针对分拣中心多尘、杂物多的作业环境，设备的所有转动部件都设置了简易的防尘罩，避免灰尘、细碎杂物进入滚筒轴承内部，延长轴承的使用寿命；框架表面采用喷塑处理，能够抵御废物中可能存在的腐蚀性液体的侵蚀，避免框架过早生锈腐蚀。在现场布局时，这款设备的进料端可以对接前端的破碎、上料设备，出料端可以对接后续的压缩、打包设备，形成完整的废物分拣处理流水线，也可以单独作为人工分拣的主输送线使用，在设备侧边设置不同类别的物料收集箱，分拣人员将识别后的对应类别废物投入侧边的收集箱即可完成分拣作业，整个作业流程顺畅，没有多余的动作浪费，能够有效提升人工分拣的作业效率。
