洗衣输送线专用衣物收集导槽结构

　　在商用洗衣房的规模化作业流程里，待清洗衣物从各个分拣工位到水洗设备入口的转运环节，一直是影响整线作业效率的关键节点，传统依靠人工手推车转运的模式，不仅需要配置多名转运人员往返于分拣区与水洗区，还容易出现衣物掉落、不同批次衣物混放的问题，尤其在处理酒店布草、医护工装这类批量大、分类要求高的洗涤场景时，人工转运的错漏率会直接拉高后续分拣、核对的工作量。这款配套皮带输送机使用的衣物收集导槽，就是针对这类输送衔接场景设计的专用导向结构，直接架设在平皮带输送机的出料端下方，顺着输送机的运行方向倾斜布置，从皮带面落下的衣物会直接落入导槽内部，顺着槽体的倾斜坡面滑落到指定的收集容器或者下一级输送设备入口，全程不需要人工在出料端值守接料，能大幅降低转运环节的人力配置。

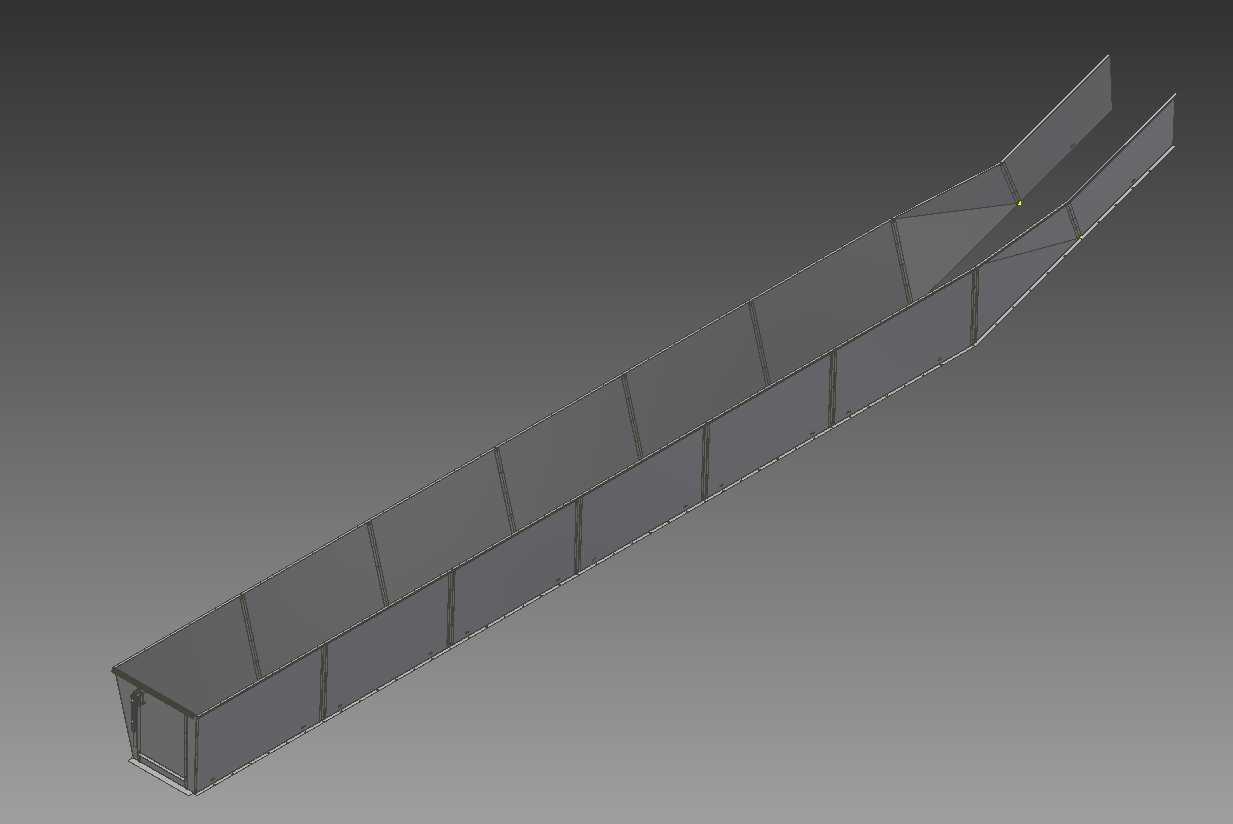

　　从结构设计逻辑来看，整个导槽采用分段式的长槽型结构，槽体的两侧设置有连续的挡边，挡边高度完全覆盖衣物滑落过程中可能出现的弹跳范围，避免轻薄的床单、工服在滑落过程中从侧边飘出槽外；槽体的底面采用平整的光滑板面，没有额外的凸起或者拼接缝隙，不会出现衣物勾挂、卡滞的问题，即使是带有拉链、纽扣的工装衣物，也能顺着坡面顺畅滑下。槽体的分段拼接设计，一方面是为了适配不同长度的输送线出料距离，可以根据现场的安装空间灵活调整拼接段数，改变导槽的总长度，另一方面也方便后期的维护更换，如果某一段槽面因为长期摩擦出现磨损，只需要单独更换对应的分段即可，不需要整体拆卸整个导槽结构。

　　在安装边界的适配性上，这款导槽的进料端宽度完全匹配常用的平皮带输送机的带宽，进料端的上沿与输送机皮带下表面的间隙控制在5厘米以内，既不会因为间隙过小摩擦皮带面，影响输送机的正常运行，也不会因为间隙过大导致小件衣物比如毛巾、手套从缝隙处掉落。导槽的倾斜角度设置在30度左右，这个角度是经过多场景测试得出的最优值：角度过小的话，吸水性较强的湿衣物或者厚重的牛仔面料衣物容易在槽内滞留，需要人工定期清理；角度过大的话，衣物滑落速度过快，冲到收集容器里容易弹出，同时也会加大对槽体下端的冲击，缩短结构的使用寿命。槽体的支撑框架采用标准化的型材连接结构，可以直接固定在输送机的机架侧面，不需要额外在地面做独立的支撑基础，对于现有洗衣房输送线的改造场景非常友好，不需要改动原有输送线的主体结构，只需要在出料端加装对应的固定支架就能完成安装。

　　实际应用中，这款导槽结构除了用在商用洗衣房的衣物输送环节，也可以适配其他轻薄片状物料的输送导向场景，比如纺织厂的布料边角料收集、印刷厂的单页纸张输送衔接，只需要根据物料的尺寸调整槽体的宽度和挡边高度即可。在建模过程中，整个结构的壁厚、支撑肋的位置都经过了受力校核，槽体每间隔60厘米设置一道横向的加强肋，避免长槽体因为自重或者物料冲击出现中部下弯变形的问题，所有的连接孔位都采用标准化的间距设计，和常用的工业铝型材、方管支架的安装尺寸完全兼容，设计人员在做整线布局的时候，可以直接调用这个模型调整长度参数，不需要重新绘制基础结构，能有效缩短整线的设计周期。槽体的表面处理预留了适配不同场景的空间，如果是用在潮湿的洗衣房环境，可以在模型基础上调整为不锈钢材质的参数，避免长期接触湿衣物出现锈蚀；如果是用在干燥的纺织车间场景，也可以采用镀锌钢板材质降低制造成本，整个结构没有复杂的曲面或者特殊加工要求，所有的零部件都可以采用常规的板材切割、折弯工艺加工完成，不需要开模，加工成本低，交付周期短，非常适合非标输送设备的快速定制需求。
