在线动态检重皮带输送设备结构

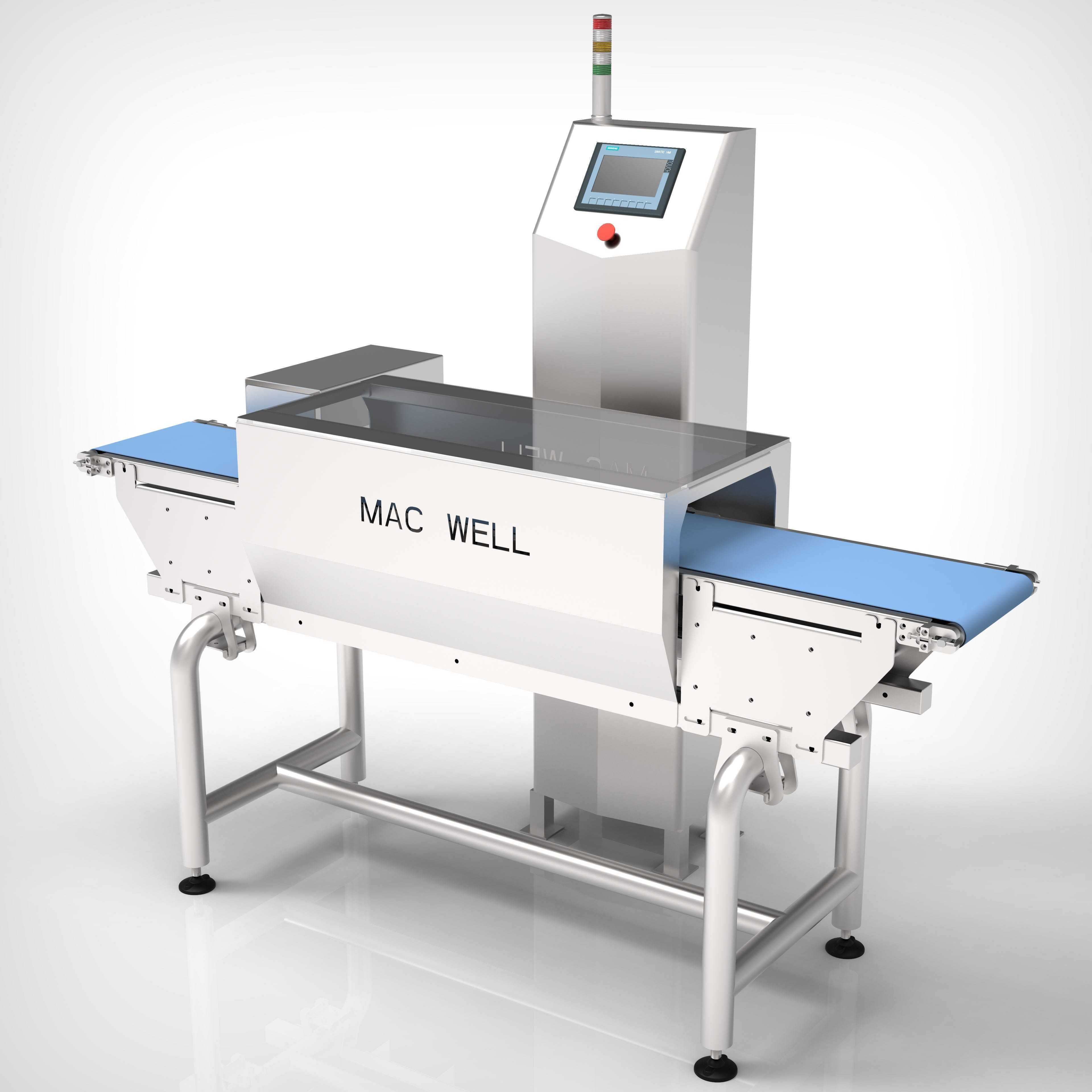

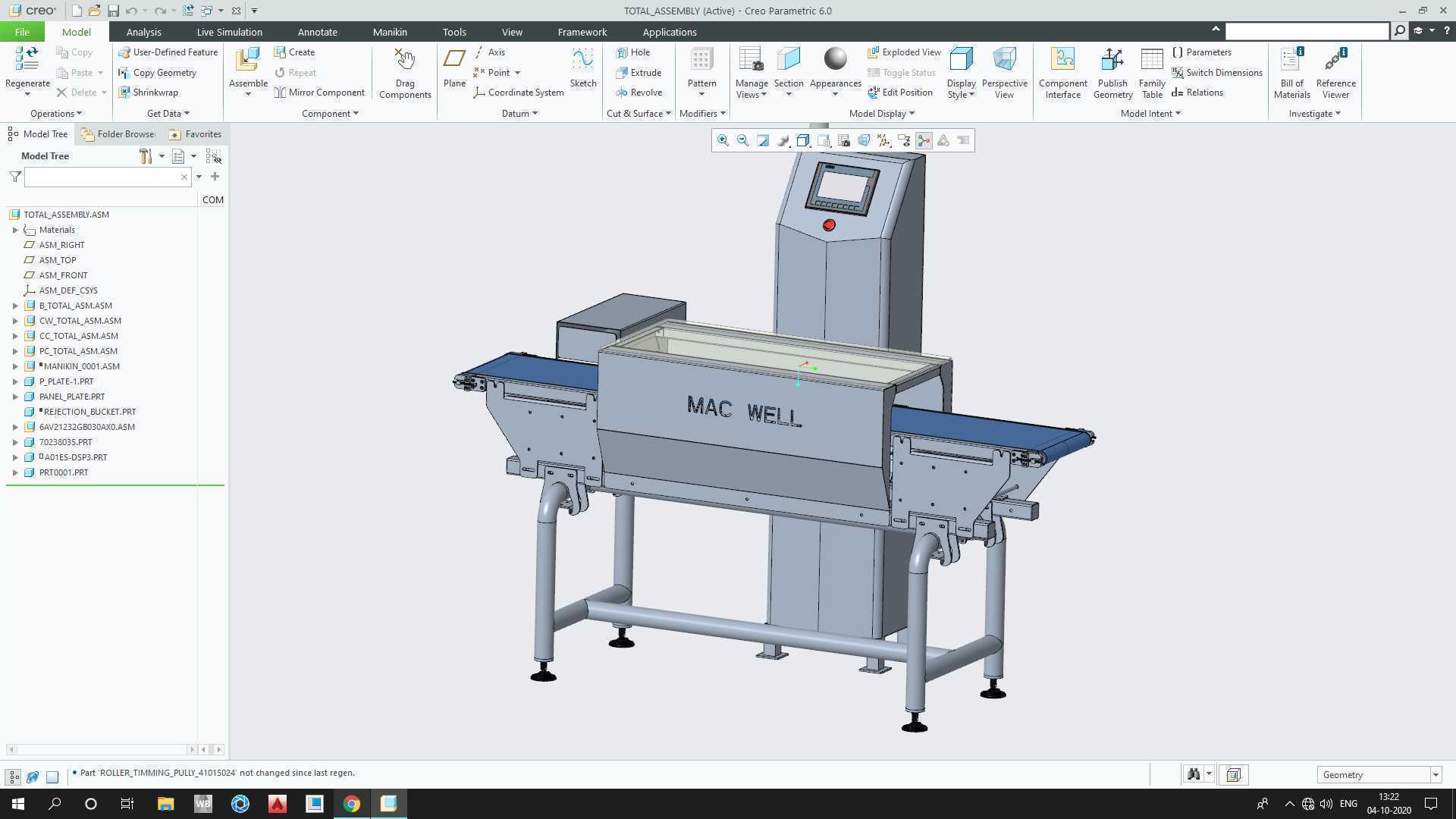

　　这款在线检重输送设备，主要面向快消品、食品、医药包装等行业的流水线末端重量核验场景，适配袋装、盒装、小型箱装等规整形态物料的在线动态称重，可直接嵌入现有包装产线，替代人工抽检的低效模式，在物料连续输送过程中完成重量偏差判定，将欠重、超重的不合格品从产线中剔除，保障出厂产品的净含量符合规范要求。设备整体采用三段式皮带布局，进料段负责衔接上游包装设备出料端，将物料平稳导入称重段，称重段采用独立的阻尼式单点称重传感器支撑结构，通过液体阻尼结构过滤皮带运行带来的振动干扰，避免动态输送过程中振动信号对称重精度的影响，出料段则可根据实际产线需求搭配推板、气吹等不同形式的剔除机构，将重量不合格的物料分流至不合格品收集区域。从结构设计层面来看，

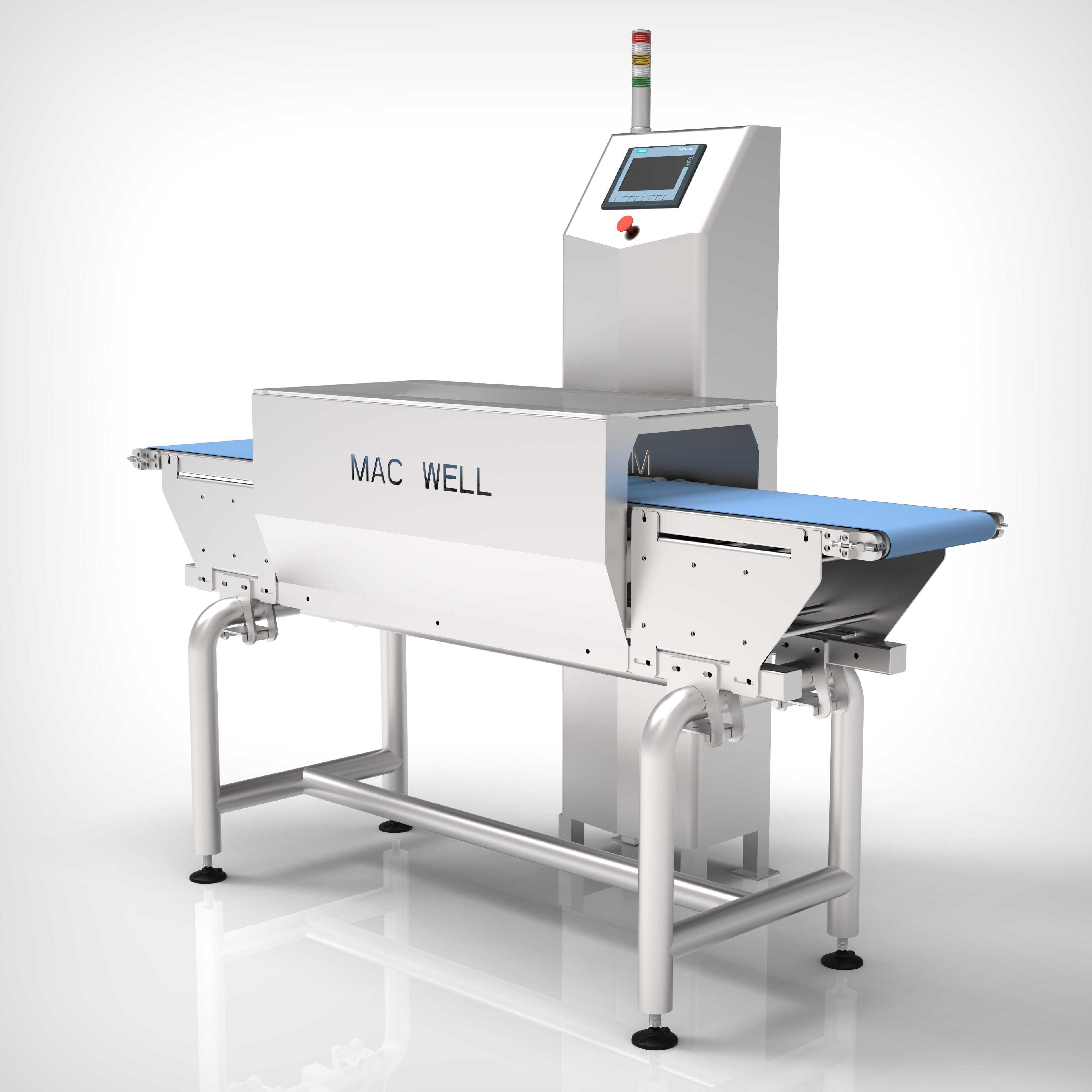

　　设备主体机架采用不锈钢方管焊接成型，支脚搭配可调式橡胶减震脚杯，可在安装时调整设备整体水平度，抵消车间地面不平整带来的安装误差，同时不锈钢材质可满足食品、医药生产车间的日常清洁、消毒要求，避免长期使用过程中出现锈蚀掉屑污染物料的问题。输送皮带选用蓝色食品级PU材质，表面做哑光防滑处理，既可以避免袋装物料在输送过程中出现打滑偏移，也符合食品接触材料的安全要求，皮带两侧的护边采用折弯成型的不锈钢薄板，通过快拆式旋钮固定在机架上，日常维护时无需工具即可快速拆卸，完成皮带清洁、更换等操作。设备的控制主机采用立式悬臂结构布置在输送段侧方，顶部集成三色状态警示灯，可通过绿、黄、红三种灯光分别对应设备正常运行、待料预警、故障报警三种状态，

　　操作面板采用倾斜式布置，符合站立操作时的人机工程视角，操作人员无需弯腰即可完成参数设置、称重数据查看、运行状态监控等操作，面板上的急停按钮采用大尺寸蘑菇头设计，紧急状态下可快速拍下切断设备运行动力。设备输送通道有效宽度为350mm，可适配最大宽度320mm以内的各类包装物料，动态称重量程覆盖1kg以内的轻量包装产品，最高运行节拍可达每分钟200件，可匹配中高速包装产线的运行速度，不会成为产线的产能瓶颈。称重段的传感器安装结构做了专门的隔振设计，与进料、出料段的机架之间留有微小的间隙，避免相邻段皮带的运行振动传递到称重平台上，影响称重数据的准确性，同时称重段的托板采用高密度耐磨高分子材料制作，表面平整度控制在0.1mm以内，

　　保证皮带运行时不会出现上下跳动，保障称重信号的稳定性。在安装边界上，设备整体长度可根据产线布局做小幅调整，标准款设备进料端到出料端的总长度约1.6米，设备主体高度可通过支脚在750mm到850mm之间调节，可适配多数车间现有包装产线的输送面高度，无需对现有产线做大规模改造即可完成对接安装，设备侧面预留了剔除机构、数据通讯的安装接口，可根据实际使用需求扩展不合格品剔除、称重数据上传MES系统、多台设备联网监控等功能。设备的电气布线全部采用机架内部穿管布置，外部无裸露线缆，既可以避免车间清洁时水溅、灰尘对线路的腐蚀，也能防止输送过程中物料掉落刮蹭线路造成安全隐患，驱动电机采用减速电机内置布置在机架下方，通过同步带驱动输送辊筒运行，传动结构做了防护罩封闭，避免人员误触造成机械伤害。
