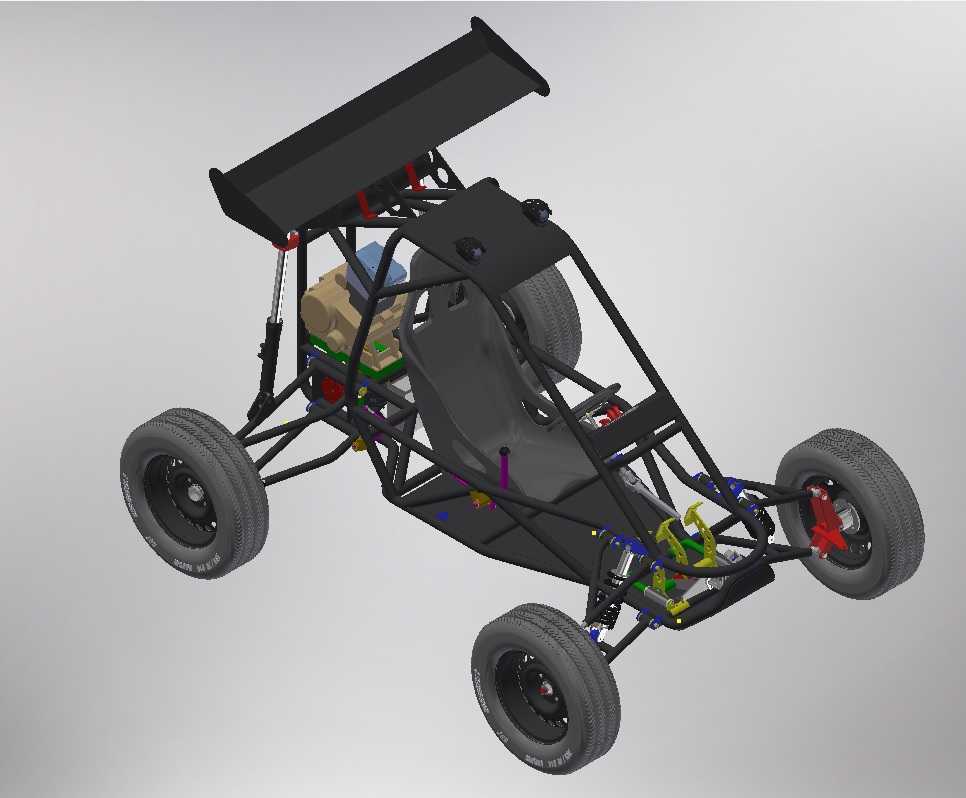

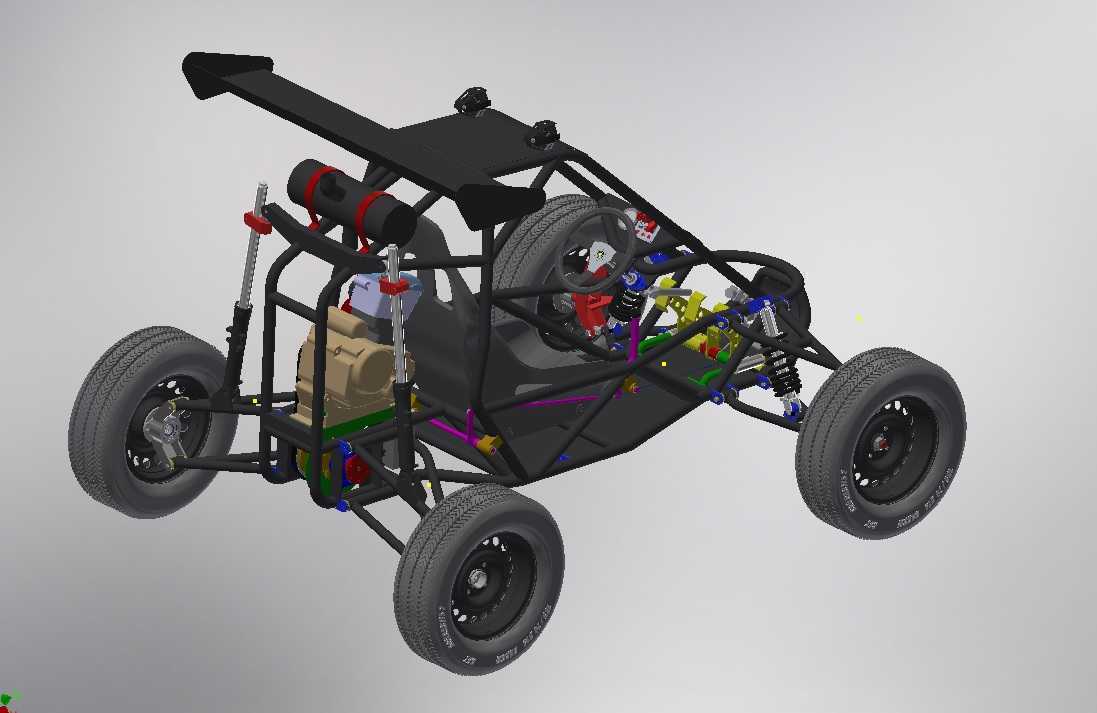

钢管桁架结构越野卡丁车整车三维结构

　　这套越野卡丁车的三维结构，完全围绕非铺装路面的穿越行驶场景搭建，从车架的管材选型到底盘各系统的布局，都优先考虑复杂地形下的抗冲击能力与行驶稳定性。整车采用外露式钢管桁架结构作为承载主体，所有管材的连接节点都做了受力过渡设计，避免应力集中在焊缝位置，车架的主环结构同时承担防滚保护的作用，不需要额外加装独立防滚架就能满足越野行驶时的乘员防护要求，主环的横向宽度刚好覆盖乘员舱的两侧边界，纵向延伸段一直连接到前悬架的安装支座，把前部碰撞的冲击力能够分散到整个车架结构上。

　　底盘部分的悬架系统采用长行程独立悬架结构，前后悬的摆臂长度经过匹配设计，在车轮上下跳动时能够尽可能减少轮距与倾角的变化量，保证轮胎在越野路面上的接地面积，减震器的安装角度做了倾斜处理，既可以预留足够的跳动行程，也能避免减震器在极限压缩时与车架管材发生运动干涉。转向系统的拉杆布局避开了悬架跳动的运动轨迹，在车轮大行程起伏时不会出现转向干涉或者轮速突变的问题，转向机的安装位置固定在车架前部的加强横梁上，安装点做了双层板材加强，应对越野路面传来的反向冲击。

　　动力单元采用后置布局，安装在乘员舱后方的车架托架上，托架的安装点设置了缓冲衬套的安装位，能够隔绝动力运转时的振动传递到车架上，动力输出端连接传动半轴直接驱动后轮，省去了复杂的分动结构，既减轻了整车重量，也降低了非铺装路面下传动系统的故障概率。制动系统的管路沿着车架管材内侧排布，所有管路的固定点都预留了卡箍安装位，避免越野行驶时飞溅的石块磕碰制动管路，制动卡钳的安装支座集成在转向节与后轴的安装座上，不需要额外设计转接支架，减少装配累积误差。

　　乘员舱的布局非常紧凑，座椅的安装点直接固定在车架底部的横向管材上，安装位置可以根据需求前后调整，方向盘的转向柱带有角度调节的安装结构，能够适配不同体型的驾驶者。后部的尾翼结构直接固定在车架后主环的顶部，除了优化高速行驶时的下压力分布，也能作为后部的防护结构，避免倒车时尾部直接撞击硬物损伤动力单元。车轮选用大颗粒越野花纹轮胎，轮辋的偏距经过匹配，保证整车轮距在合理范围内，不会超出车架的宽度边界，轮胎与车架轮拱位置预留了足够的间隙，即使在悬架极限压缩、轮胎大角度转向时也不会出现蹭胎的问题。

　　从安装边界来看，整车的宽度控制在1.8米以内，长度控制在3.2米以内，高度不超过1.6米，既能够满足林间、沙地等狭窄穿越路线的通行需求，也可以用普通平板拖车进行转运，不需要特殊的运输资质。车架上预留了多处附属部件的安装孔位，可以根据使用需求加装前护杠、储物架、额外的照明灯具等改装部件，所有预留孔位都做了凸焊螺母的设计，不需要在使用时额外在管材上钻孔破坏车架结构。整车的管线排布都沿着车架的内侧走线，所有线束、油管的固定点间距控制在合理范围，避免长时间振动导致管线磨损，燃油箱的安装位置布置在车架中部的两侧位置，重心靠近整车的质心点，不会因为油量变化影响整车的重量平衡，油箱的安装位也设置了防护挡板，避免路面飞溅的硬物击穿油箱。

　　在结构设计的过程中，所有运动部件都做了运动仿真校核，包括悬架跳动、转向转动、传动系统运转的全行程干涉检查，确保在极限工况下各个部件之间不会发生碰撞，车架的受力分析也针对越野场景常见的冲击载荷做了校核，包括单侧车轮抬升、正面碰撞、侧面撞击等多种工况，保证车架的强度冗余足够应对复杂的使用场景。
