立式意面加工产线作业平台结构

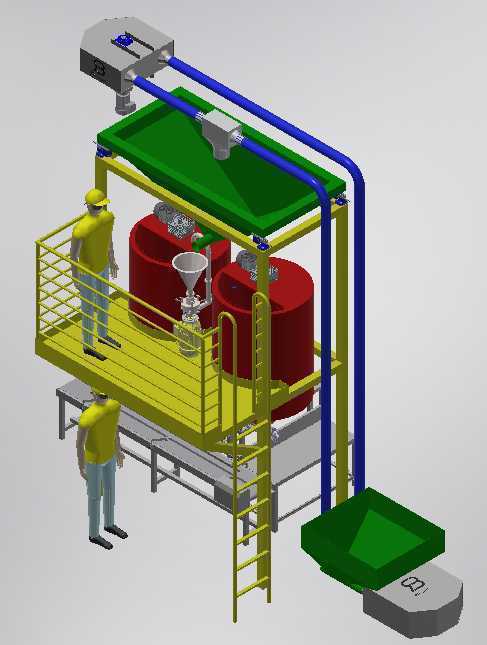

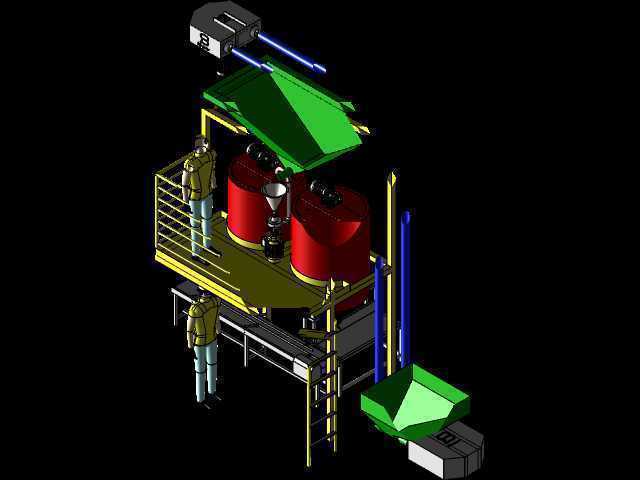

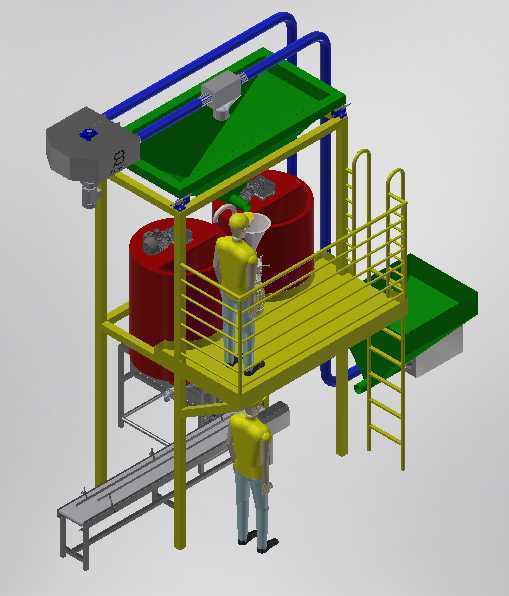

　　这套立式意面加工产线的三维结构，核心围绕半固态膏状意面原料的预处理、暂存与定量输送工序搭建，适配中小型面食加工车间的连续化生产需求，整体采用分层式钢架布局，将原料处理、暂存、出料输送三个核心工序在垂直空间上整合，相比平铺式产线可减少40%左右的车间占地面积，适合层高不低于4.2米的标准生产车间安装使用。

　　从实际应用场景来看，该设备主要对接意面生产的前段工序，完成揉混后的膏状面坯原料会通过顶部蓝色管道输送至上层的两个红色搅拌暂存罐内，罐体自带低速搅拌结构，避免面坯在暂存过程中出现板结、分层问题，保障后续挤出成型的原料质地均匀。上层操作平台采用防滑花纹钢板铺设，四周设置1.2米高的安全护栏，配套直爬梯带护笼结构，完全满足生产车间的高空作业安全规范，操作人员可在平台上完成罐体参数调整、进料口疏通、日常设备巡检等作业，平台预留的操作空间可同时容纳2名操作人员开展作业，不会出现操作干涉问题。

　　设计思路上，整套结构优先考虑生产流程的顺畅性与后期维护的便捷性，钢架主体采用标准型钢焊接搭建，所有支撑立柱的底部都预留了地脚螺栓安装孔，可直接与车间地面的预埋螺栓固定，安装时需保证平台整体水平度偏差不超过千分之二，避免搅拌罐体运行时出现偏心震动。顶部的进料管道采用圆弧弯头衔接，减少膏状原料输送时的阻力，管道接口全部采用快装卡箍结构，方便后期拆卸清理，避免原料残留滋生细菌，符合食品加工设备的卫生要求。两个暂存罐的底部都设置了气动出料阀，可根据下游成型设备的生产节奏调整出料速度，出料口直接对接下层的皮带输送机，将暂存罐输出的面坯原料连续输送至下一道成型工序，输送机的侧边设置了接料托盘，可承接滴落的残留原料，减少车间地面的清理工作量。

　　安装边界方面，整套设备的最大外轮廓尺寸控制在长4.8米、宽3.2米、高4.5米范围内，安装时需在设备四周预留不小于0.8米的维护通道，爬梯侧需预留1.2米的人员通行空间，顶部进料管道对接位置需与车间的原料输送系统预留0.3米的安装调整间隙。设备下层的皮带输送机高度设置为0.8米，刚好匹配下游成型设备的进料口高度，无需额外增设过渡输送结构，输送机的驱动电机设置在侧边，不会占用底部的人员操作空间，操作人员可在下层完成输送机的皮带张紧调整、表面清洁等日常维护工作。

　　结构细节上，操作平台的护栏横杆间距设置为0.3米，踢脚板高度为0.1米，可防止工具、小零件从平台掉落砸伤下层操作人员；爬梯的踏步采用防滑花纹钢板制作，踏步间距0.25米，符合人员上下攀爬的人体工程学要求；罐体与平台框架之间采用减震垫连接，可降低搅拌运行时的震动传递，减少整套设备的运行噪音；顶部的进料端设置了过滤装置，可拦截原料中的结块杂质，避免堵塞管道或者损坏下游的成型设备。整套结构没有冗余的设计部件，所有构件都服务于生产流程的顺畅运行，同时兼顾了食品生产的卫生要求与车间作业的安全规范，可直接作为意面加工产线前段设备的结构设计参考，也可根据实际产能需求调整罐体容积、平台尺寸与输送带宽，适配不同规模的生产需求。
