越野钢管卡丁车车架结构设计

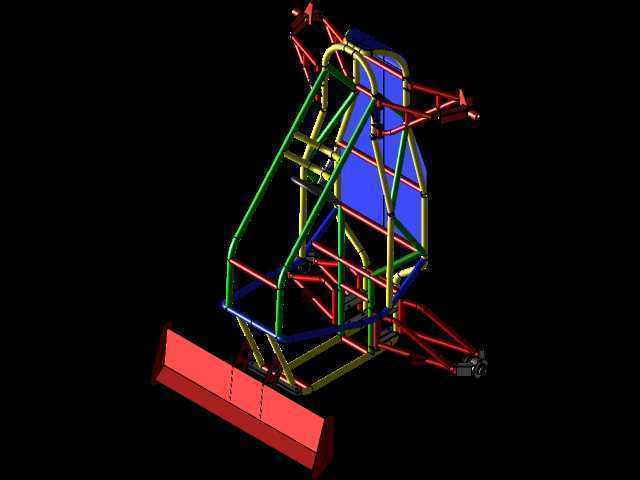

　　这套钢管车架结构针对非铺装路面穿越场景开发，核心适配户外越野休闲、场地竞技体验类的卡丁车使用需求，区别于常规场地竞速卡丁车的低趴布局，整体结构预留了更高的离地间隙，能够应对砂石路、浅沟壑、起伏坡地等复杂地形的通行要求。从结构设计逻辑来看，整车采用空间管阵式布局，主承力结构选用不同管径的合金钢管拼接成型，通过多组三角形稳定结构分散行驶过程中来自路面的冲击载荷，防滚环结构与主车架一体化焊接，在车辆发生侧翻时能够为驾乘人员预留足够的生存空间，避免舱体结构侵入驾乘区域。车架前部设计了双横臂悬架的安装支点，支点位置经过受力校核，匹配长行程减震器的安装角度，能够在车轮大幅跳动时保证轮端定位参数处于合理区间，减少非铺装路面行驶时的方向跑偏风险；

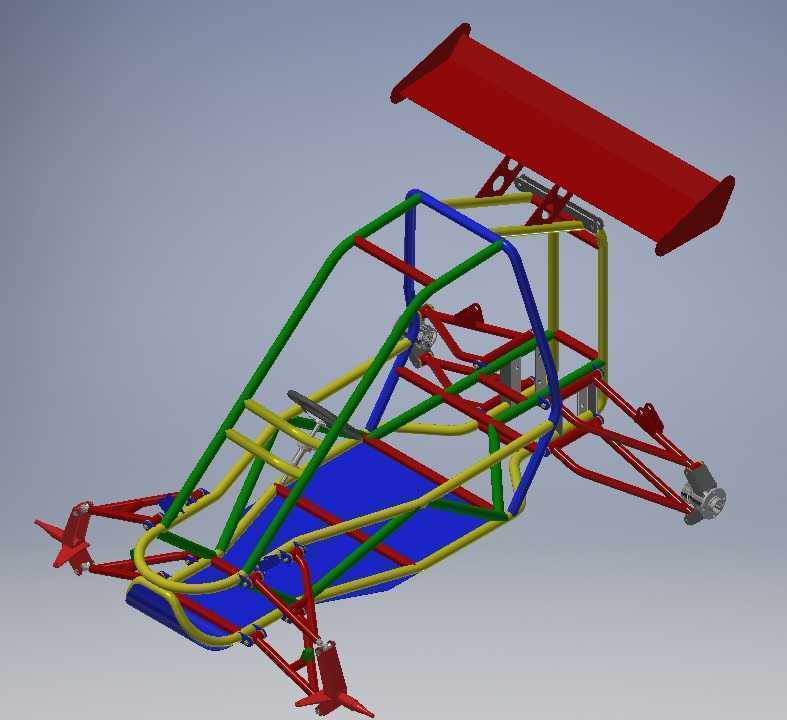

　　后部预留了动力总成的安装位，可适配小排量内燃机组或者轮毂电机驱动方案，安装边界做了通用化设计，不同规格的动力单元仅需通过转接板即可完成固定，降低后期改装的适配成本。车架上部的高位尾翼采用独立支架固定在主车架后段，并非装饰性结构，高速行驶时能够提供额外的下压力，增加后轮的抓地极限，尾翼支架与车架连接点做了局部加强，避免长期振动导致的连接部位疲劳开裂。座舱区域的管架布局充分考虑了驾乘人员的操作空间，方向盘安装位、座椅固定点、踏板组的安装位置都按照人机工程尺寸预留，座椅安装点设计了多组调节孔位，能够适配不同身高的驾乘人员调整坐姿，同时座舱两侧的管架预留了安全带固定点，可适配四点式或五点式赛车安全带的安装，提升激烈驾驶时的人员固定效果。

　　车架底部设计了整块安装平板，既可以作为电池、电控组件或者油箱的安装承载面，也能够阻挡行驶过程中路面飞溅的碎石击打舱内部件，平板与车架管梁通过螺栓连接，后期维护时可快速拆卸。从安装边界尺寸来看，整车轮距、轴距参数匹配常规越野卡丁车的通行要求，车架整体宽度控制在合理区间，能够满足林间小道、狭窄穿越路线的通行需求，前部的牵引结构集成在前保险杠管梁上，可直接连接拖车绳，满足故障拖拽或者救援的使用需求。所有管梁的连接节点都做了相贯线适配设计，焊接时能够保证管材之间充分贴合，减少应力集中点，关键受力部位的焊缝位置预留了打磨空间，后期可通过打磨焊缝、增加补强片的方式进一步提升结构强度。这套结构在设计阶段就充分考虑了加工可行性，

　　所有管材的弯曲半径都符合常规弯管设备的加工能力，不需要定制特殊刀具即可完成所有管段的加工，降低小批量试制的加工成本，同时各管段的拼接顺序做了工艺优化，焊接过程中可通过简易工装完成定位，减少焊接变形对整体尺寸精度的影响。
