压缩系统专用脚踏式操控连杆结构

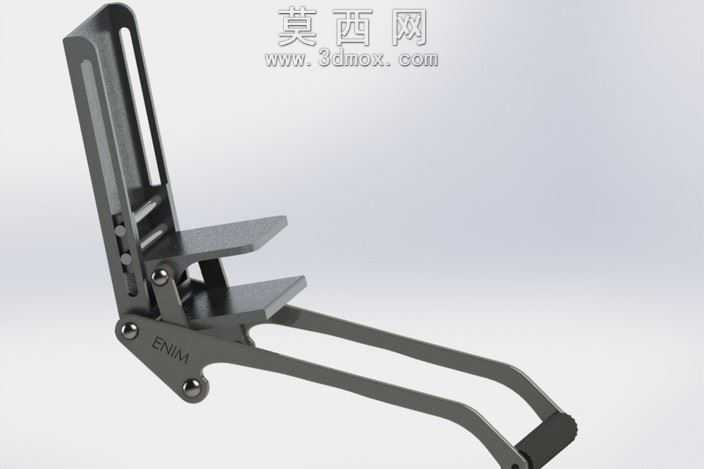

本作品为适配压缩类设备的脚踏式操控连杆三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先根据脚踏操控的人机交互需求确定整体尺寸基准，以立式支撑背板为核心定位基准，依次绘制两级踩踏平台、铰接转轴、延伸传动臂的轮廓草图，通过拉伸、切除、倒角等基础特征命令完成各零件的实体建模，所有铰接孔位、转轴安装位均严格按照通用五金件的配合公差预留间隙，确保后续装配环节无干涉问题。装配过程中采用自下而上的装配逻辑，先将立式支撑背板固定为基准件，依次装配两级踩踏平台与支撑臂的铰接结构，添加同轴心、重合等标准配合约束，再将底部传动臂与踩踏平台的驱动端完成铰接，模拟实际踩踏过程中力的传递路径，全程开启干涉检查功能，对转轴处的圆角过渡、零件边缘的倒角结构逐一调整，避免运动过程中出现零件磕碰。材质与渲染环节，整体结构选用哑光喷塑金属材质，模拟工业五金件的表面处理效果，对转轴、螺栓等标准件单独赋予亮面金属材质，区分不同构件的材质属性，渲染时采用三点布光方案，主光源从侧上方投射凸显结构的层次轮廓，补光弱化阴影区域的死黑问题，背景选用浅灰色渐变背景突出模型主体，最终渲染效果清晰展现各部件的连接关系与结构细节。设计思路上，该结构采用两级踩踏的杠杆式传动设计，立式背板上开设的长条形调节槽可适配不同安装高度的固定需求，底部延伸的双平行传动臂可将踩踏力稳定传递至压缩系统的控制端，整体结构无复杂异形构件，所有板材均采用标准厚度的金属板材加工，铰接点全部采用通用标准螺栓连接，既保证了结构的传动稳定性，又兼顾了加工制造的经济性与后期维护的便捷性，可直接适配各类中小型压缩设备的脚踏操控需求。
