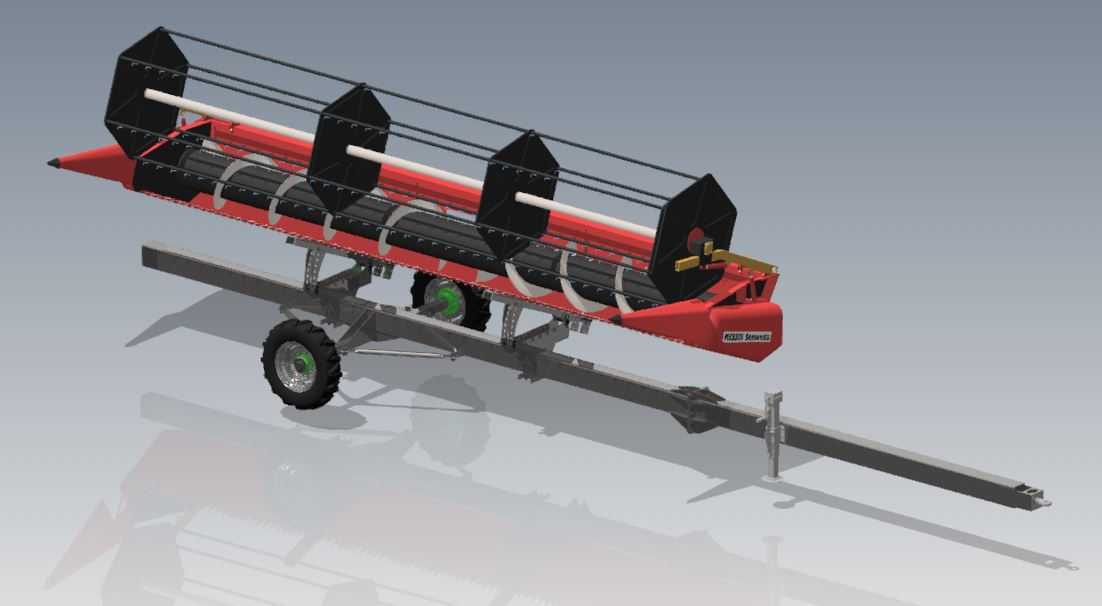

牵引式六公吨谷物收割割台设备结构

　　这套牵引式割台主要适配谷物联合收获作业场景，在跨区作业、地块分散的丘陵平原区域使用频率较高，自身不带动力输出单元，完全依靠牵引杆挂接在拖拉机或者联合收获机的前端挂接位，作业时随主机沿作物种植行向行进，完成站立作物的切割、输送、喂入前置工序。从结构布局来看，整体采用长条形卧式布置，核心作业段的割幅匹配六公吨喂入量的主机作业效率，不会出现喂入拥堵或者割幅浪费的情况。前端的拨禾机构采用多组星型拨禾轮支架，每一组支架都做了等距排布，拨禾齿的伸出长度经过适配，作业时能顺向把倒伏或者直立的作物压向切割器位置，不会出现拨禾带倒作物造成落粒损失的问题。切割器采用往复式动定刀组合，刀梁整体做了加厚处理，在遇到田间小石块或者硬秆作物冲击时，

　　不会出现刀梁变形导致切割间隙变大的故障。割台的输送段采用螺旋搅龙结构，搅龙叶片的螺距从两端向中间逐步收窄，能把切割下来的作物均匀聚拢到中部喂入口，避免两侧作物堆积造成喂入不均。牵引架部分采用矩形钢管焊接成型，长度经过匹配，挂接后割台的作业高度能通过主机的液压悬挂调整，牵引架上设置的支撑轮采用充气橡胶轮，轮距适配农田常见的垄距，转场运输时支撑轮承担整机大部分重量，不会让割台底部的切割器剐蹭路面。两侧的分禾器做了尖型导流设计，作业时能把待割作物和已割区域的作物分开，避免作业带外的作物被拉扯进割台造成漏割。机架的焊接位置都做了加强筋布置，尤其是拨禾轮支架和割台主梁的连接位，采用了三角加强板焊接，能承受田间作业时的持续振动，

　　不会出现焊缝开裂的问题。设计时充分考虑了田间作业的维护便利性，切割器的压刃器采用螺栓固定，更换刀片时不需要整体拆解刀梁，拨禾轮的高度调整预留了多个定位孔，可根据作物的株高快速调整拨禾位置，不需要额外借助专用工具。安装边界方面，挂接位的销孔尺寸匹配主流拖拉机和收获机的悬挂销直径，牵引架的离地间隙在运输状态下能满足乡村土路的通行要求，不会出现托底情况，割台整体的重心落在支撑轮和挂接点之间，牵引行驶时不会出现摆头或者翘头的问题。护罩部分采用薄钢板冲压成型，覆盖在传动部件外侧，既能防止作业时秸秆缠绕传动机构，也能避免田间杂物飞溅造成部件损坏，护罩的固定采用快拆卡扣，日常清理缠草时不需要拧动多颗螺栓，能缩短田间故障处理的时间。拨禾轮的传动采用皮带传动结构，皮带张紧轮设置在易操作的外侧，皮带磨损后能快速更换，不需要拆解周边护罩。割台底部的滑靴高度可调，在高低不平的地块作业时，可通过调整滑靴高度控制割茬高度，避免切割器入土打坏刀片。
