工业线缆线轴检修专用设备结构设计

　　在电线电缆、纺织化纤、金属线材加工等连续生产场景中，线轴作为承载成品、半成品线材的核心周转部件，长期处于高负载转动、反复吊装转运的工况下，很容易出现轴颈磨损、法兰盘变形、制动面失圆、内部支撑筋开裂等问题，以往这类损坏的线轴大多直接做报废处理，不仅增加生产耗材成本，堆积的废线轴也会占用厂区仓储空间，线轴修理机正是针对这类场景开发的专用检修工装，能够在线轴不拆解外层残留线材的前提下，完成全维度的检测与修复作业。

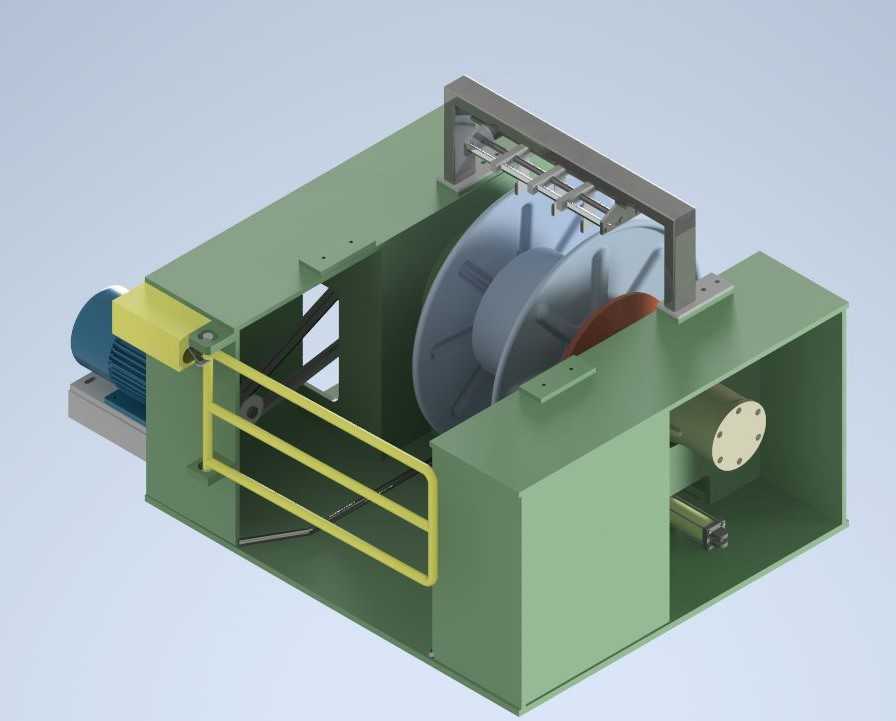

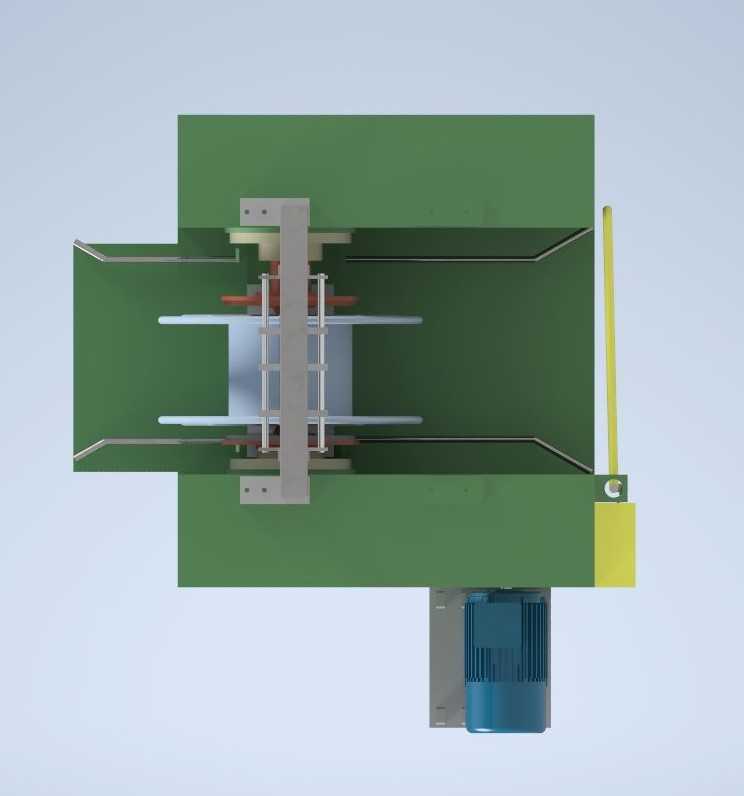

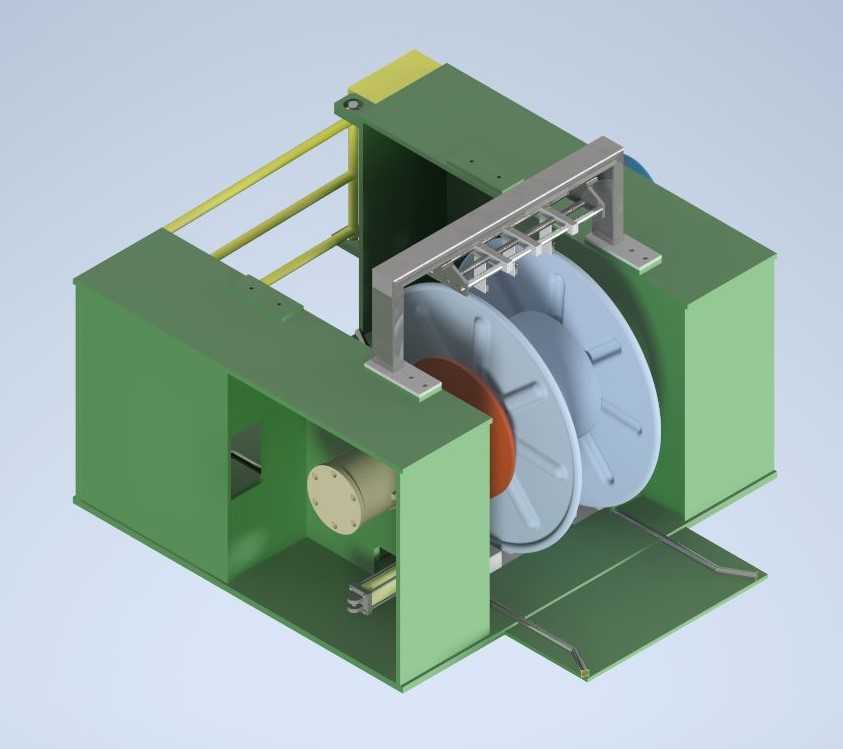

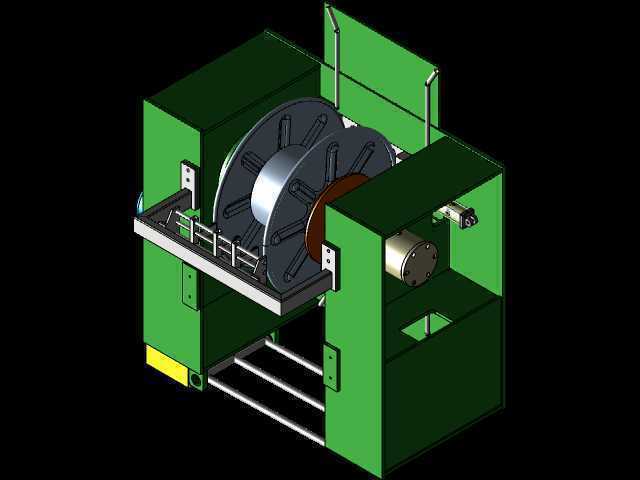

　　从整机结构布局来看，设备采用分体式机架设计，左右两个立式支撑箱体通过底部的整体焊接底座连接，底座采用加厚矩形钢管拼焊而成，焊后经过整体去应力退火处理，再通过龙门铣完成支撑面的精加工，保证两侧安装面的平行度公差控制在0.1mm/m以内，避免装夹后线轴出现附加弯曲应力。两侧支撑箱体上各设置一套可调式定心夹紧机构，夹紧端采用可更换的锥面顶头，能够适配不同内径规格的线轴中心孔，顶头的伸缩行程通过手轮带动梯形丝杠调节，调节范围覆盖常规工业线轴的宽度尺寸，夹紧后通过锁紧螺母实现机械锁止，防止检修过程中出现松脱移位。设备的驱动单元布置在右侧支撑箱体的外侧，采用卧式安装的异步电机通过V带传动连接减速机构，输出端带动主动顶头转动，可根据检修需求实现线轴的低速正反转，转速控制在5-15r/min区间，既方便检修人员逐段检查线轴表面缺陷，也能满足打磨、校正作业的线速度要求，传动部位设置全封闭的安全防护罩，避免检修过程中线材头、打磨碎屑卷入传动部件。

　　设备中部设置可升降的检修作业平台，平台通过两侧的直线导轨与机架连接，升降调节采用手动丝杠驱动，能够根据不同直径的线轴调整作业高度，让检修人员始终处于舒适的操作姿态，平台表面预留了通用工具安装孔位，可以根据检修工序需求加装百分表支架、打磨头固定座、压力校正压头等辅具。在功能设计上，这套设备首先集成了线轴形位公差检测功能，当线轴装夹完成后低速转动，检修人员可以借助安装在平台上的百分表，直接测量线轴法兰盘的端面跳动、轴颈的径向圆跳动参数，快速定位变形超差的部位；针对法兰盘局部变形的问题，可以借助加装的压力校正压头，在转动状态下对变形点逐点施压校正，校正过程中可以通过百分表实时读取变形量的变化，避免校正过量；针对轴颈部位的磨损，设备预留了小型打磨、补焊工装的安装位置，能够在线轴转动状态下完成磨损部位的补焊后打磨修圆，保证修复后的轴颈尺寸公差与表面粗糙度满足复用要求；设备还配置了可调式的安全支撑杆，当线轴装夹到位后，支撑杆可以托在线轴下方的筒体位置，分担线轴重量对两端顶头的载荷，尤其是针对大重量、大宽度的工业线轴，能够有效避免顶头部位的压痕变形，也提升了检修作业的安全性。

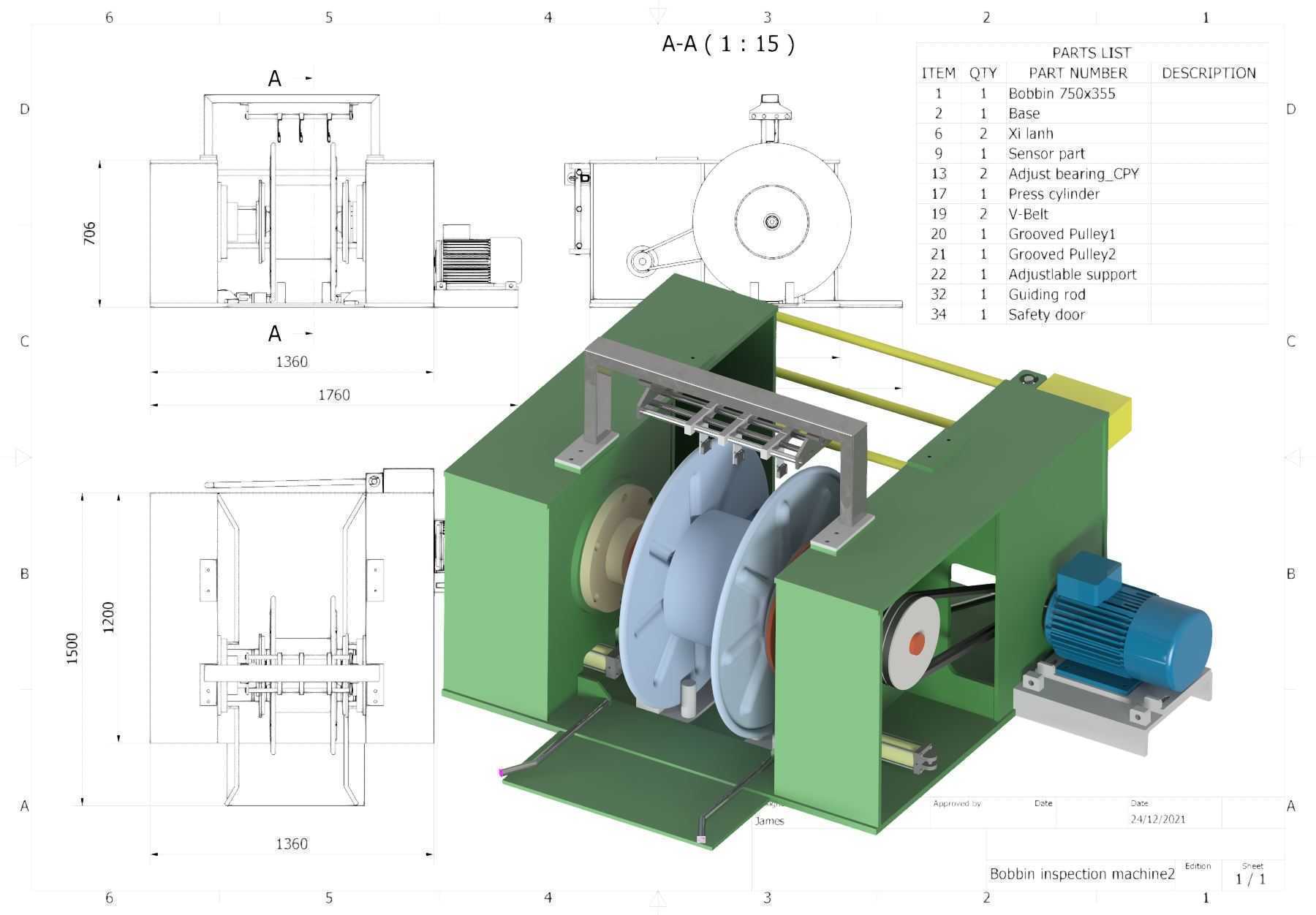

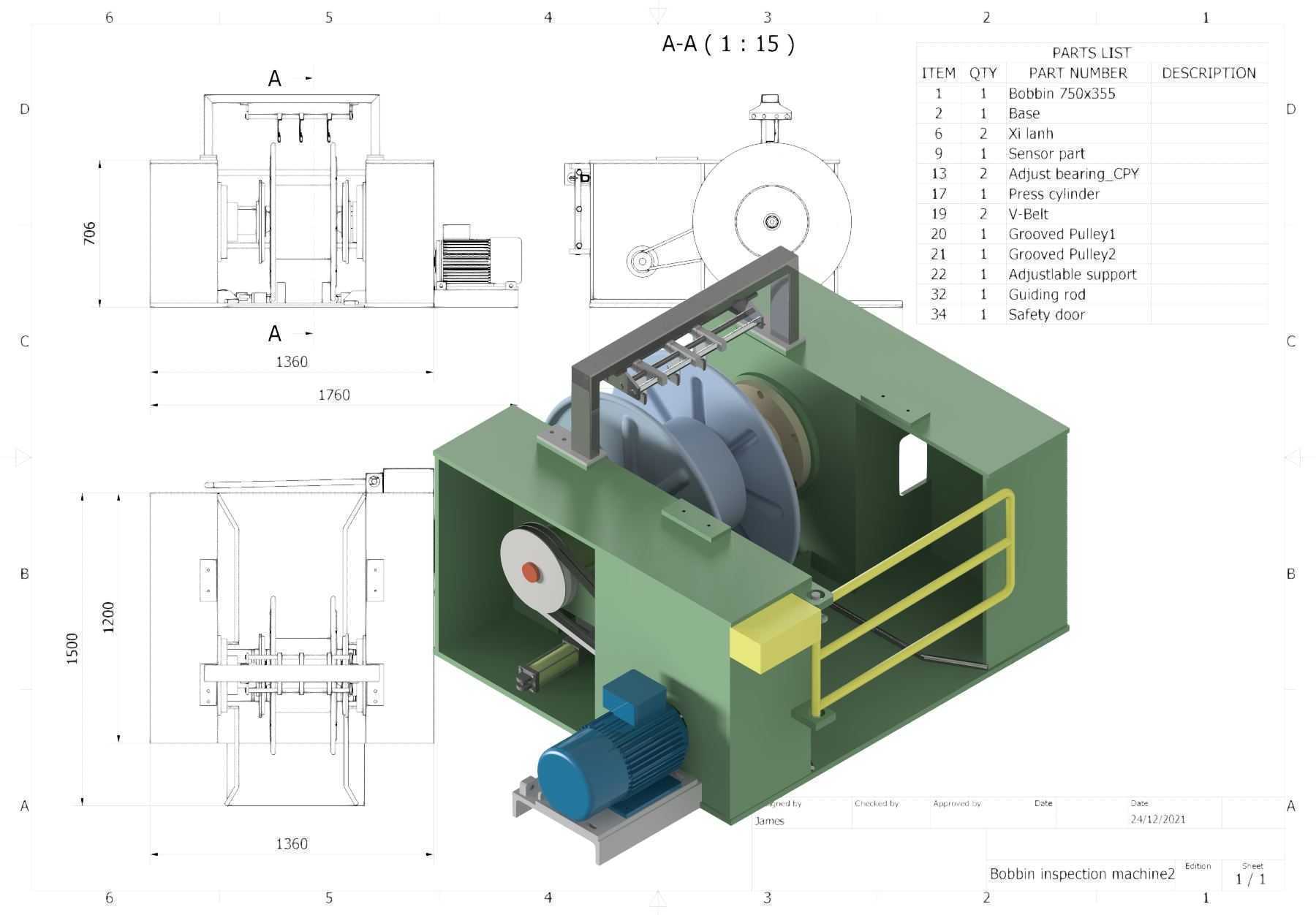

　　从安装边界尺寸来看，设备的整机长度控制在1800mm左右，宽度1360mm，整机高度1500mm，对安装场地的要求不高，不需要做特殊的地基处理，只要是平整的硬化车间地面就可以通过膨胀螺栓固定安装，设备的操作面预留了足够的人员站位空间，两侧的传动部位与操作区之间设置了防护挡板，避免作业过程中碎屑飞溅伤人。在实际产线应用中，这类设备通常布置在线材成品车间的周转区旁，损坏下线的线轴可以直接运到设备旁完成检修，不需要转运到专门的机修车间，大幅缩短了线轴的修复周转周期，经过设备修复后的线轴，其形位公差能够达到新线轴90%以上的性能指标，可以直接返回产线重复使用，对于产能规模较大的线材加工企业来说，能够大幅降低线轴的耗材采购成本，也减少了废弃线轴的固废处理压力。

　　在设计这套设备的过程中，没有采用复杂的数控系统与自动化结构，所有调节、夹紧动作都采用手动机械结构，一方面是为了降低设备本身的制造成本与后期维护难度，车间一线的操作人员经过简单培训就可以上手操作，不需要专门的电控维护人员；另一方面，线轴的损坏形式没有统一规律，手动调节的结构反而具备更强的工况适应性，不管是小直径的细线线轴，还是大宽度的粗线缆重型线轴，都可以通过调整顶头间距、平台高度、支撑杆位置来适配，不会出现自动化设备适配范围窄的问题。设备的所有易损部件，比如传动V带、顶头锥套、导轨滑块都采用标准通用件，在各地的五金机电市场都可以快速采购替换，不会因为专用配件损坏导致设备长时间停机。另外，设备的机架表面采用喷塑处理，能够适应车间内多粉尘、偶尔有油污的作业环境，长期使用也不会出现锈蚀掉漆的问题，日常维护只需要定期给导轨、丝杠传动部位加注润滑脂，检查传动V带的张紧度即可，维护成本极低。
