卧式化工物料存储承压储罐结构

　　在精细化工、医药中间体生产以及大宗液态化学品仓储场景中，卧式承压储罐是衔接生产工序与物料周转的核心静置设备，不同于立式储罐多用于大容量长期存储的定位，这类卧式布置的储槽更适配车间内层高受限、需要频繁对接上下游管线完成物料中转的工况，尤其适合粘度偏高、需要定期清理内壁残留的化学物料存储。从结构设计逻辑来看，罐体采用标准椭圆形封头对接圆柱形筒身的焊接结构，筒身壁厚根据存储介质的腐蚀裕量、设计承压值做等强度匹配，封头与筒身的对接焊缝采用全焊透结构，外部布置的鞍式支座并非简单的支撑构件，两个鞍座其中一个设计为固定端，另一个预留轴向滑动间隙，用来抵消罐体充料、温度变化带来的热胀冷缩形变，避免焊缝位置长期受附加应力出现开裂泄漏。

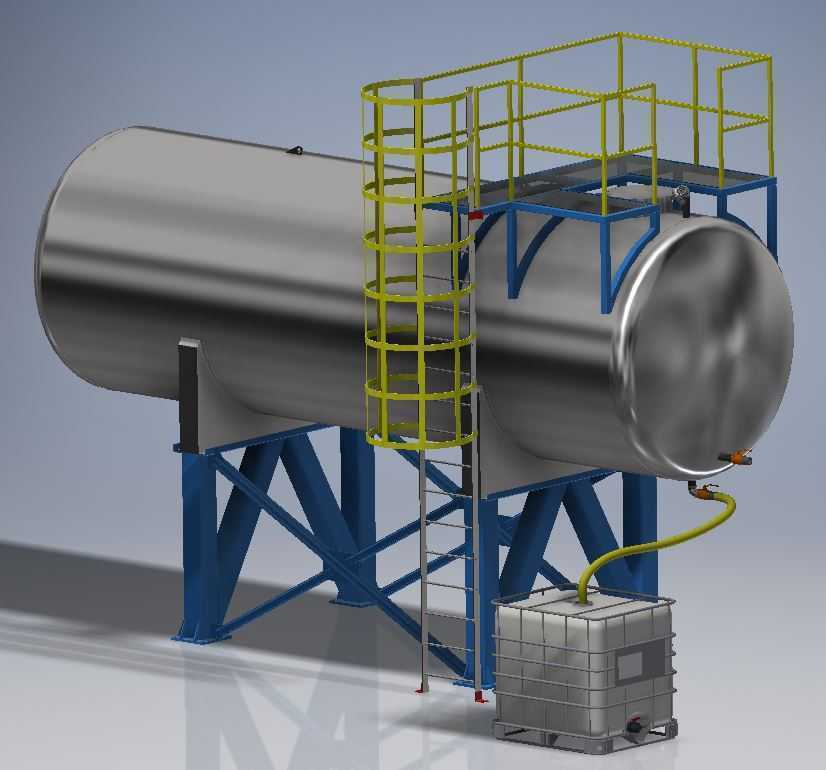

　　罐体顶部设置的操作平台采用型钢焊接框架，平台铺板采用防滑花纹钢板，周边设置1.2米高的安全护栏，护栏踢脚板高度不小于100mm，防止工具、杂物从平台坠落；配套的笼式爬梯从地面延伸至平台入口，爬梯踏步间距控制在300mm以内，外围的护笼竖杆间距不大于300mm，完全满足高空操作的安全防护要求，平台上预留的管口位置对应人孔、呼吸阀、进料管、液位计接口的安装点位，操作人员在平台上即可完成日常巡检、物料取样、阀门操作等工作，无需额外搭设临时架体。罐体侧下方的出料口通过金属软管对接下方的IBC吨桶，这种柔性连接设计可以抵消罐体轻微形变、安装对位偏差带来的接口应力，避免硬连接出现拉裂泄漏，出料管路上预留的阀门安装位可以根据物料特性选配球阀、

　　隔膜阀或者保温夹套阀，针对易结晶物料还可以在出料段加装伴热结构。从安装边界来看，这类卧式储罐的安装需要提前在地面做混凝土承载基础，鞍座的固定端需要与基础预埋板焊接固定，滑动端鞍座下方铺设聚四氟乙烯滑动垫板，预留的轴向窜动间隙根据罐体总长度、当地年温差范围计算确定，通常每米筒长预留1mm左右的伸缩量；设备安装时需要保证罐体水平度偏差不超过1/1000，避免罐内物料出现局部残留、液位计测量失准的问题。设计过程中需要重点校核鞍座处的筒体局部应力，尤其是当储罐充液率达到90%以上的工况下，鞍式支座的包角通常取120度，保证支撑反力均匀分布在筒壁上，避免局部应力集中导致筒身失稳；罐体外部的结构件全部做防腐涂装处理，

　　与物料接触的内壁根据存储介质特性选配衬塑、不锈钢衬里或者防腐涂层，避免介质腐蚀罐体导致杂质混入物料。不同于普通常压储水罐，这类化工物料储罐的呼吸阀需要根据介质的挥发性、毒性选配阻火呼吸阀或者氮封装置，维持罐内压力在微正压区间，避免外界空气进入罐内形成爆炸性混合气体，同时也防止罐内挥发介质无组织排放到车间环境中；人孔通常设置在罐体顶部或者封头位置，直径不小于450mm，方便检修人员进入罐内完成清理、焊缝检测等作业，人孔盖采用快开式结构搭配安全联锁装置，罐内压力未完全泄放时无法开启人孔，避免误操作带来的安全风险。配套的操作平台载荷按照均布活载荷不小于2kN/㎡设计，可以同时容纳2-3名操作人员携带工具完成作业，爬梯与罐体的连接采用可拆卸的抱箍结构，避免直接在罐壁焊接额外附件带来的应力集中问题，所有钢结构连接节点采用高强度螺栓紧固或者连续焊缝焊接，护栏的横杆间距不大于380mm，防止人员从护栏间隙坠落。在实际生产场景中，这类储罐通常布置在反应釜工序与成品包装工序之间，用来暂存反应完成的待检测物料，或者存储生产所需的液态原料，通过输送泵完成物料的进出输送，罐体上设置的液位计接口可以选配磁翻板液位计或者雷达液位计，实时反馈罐内物料存量，对接车间DCS系统即可实现物料进出的自动化控制，减少人工巡检的工作量。
