斗轮式取料机回转切削轮组结构设计

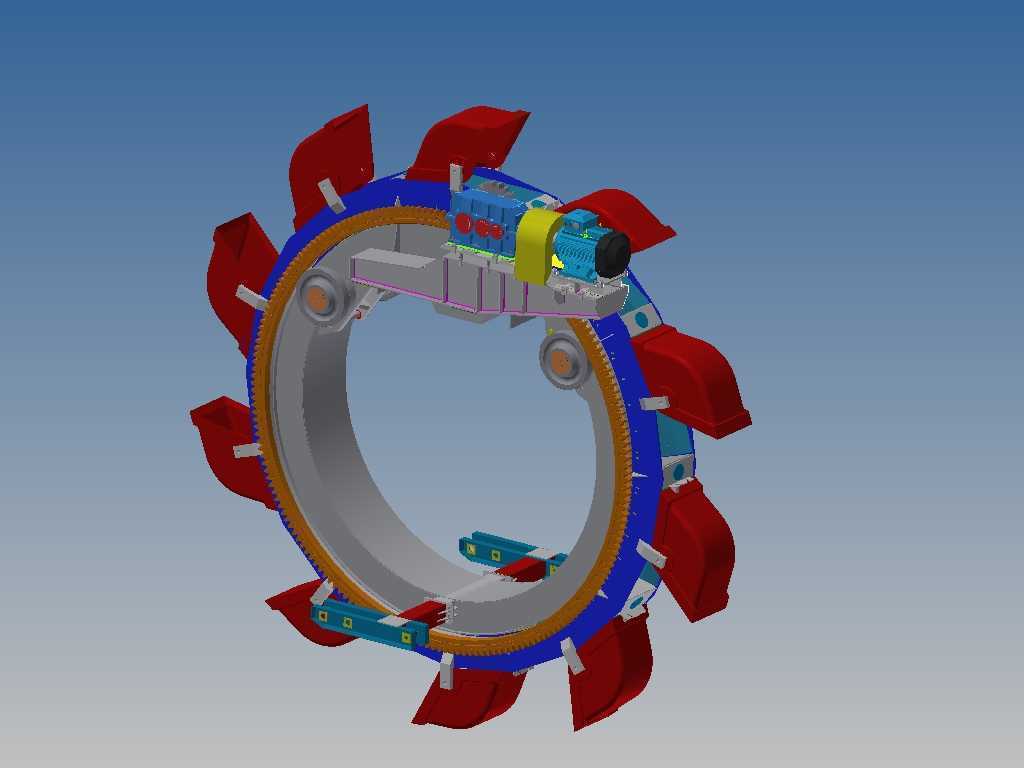

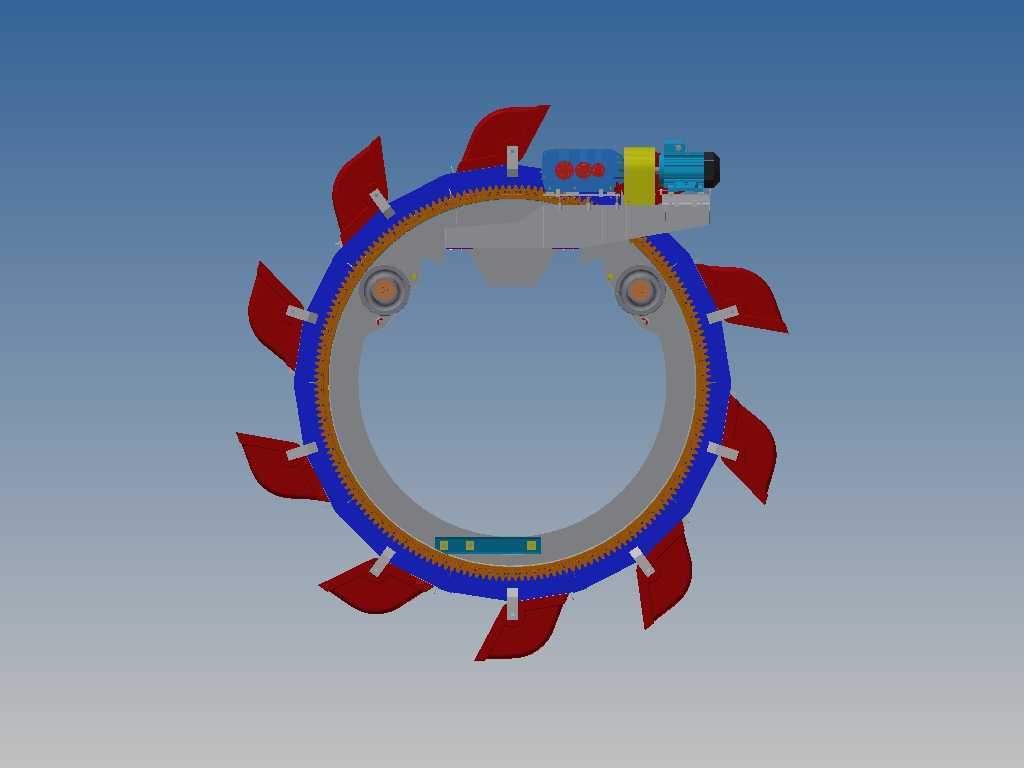

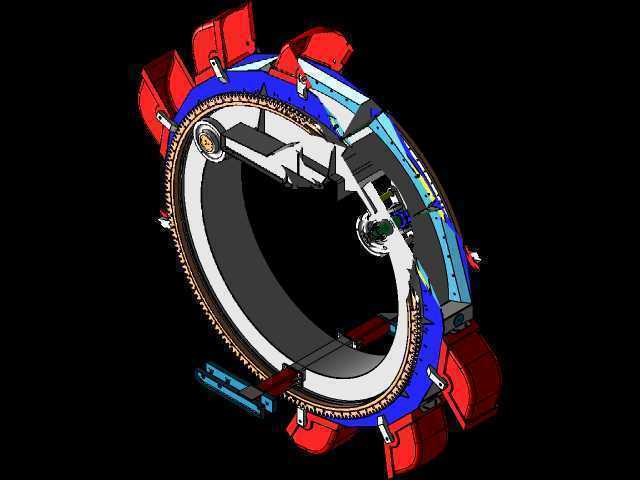

　　在港口散货堆场、大型火力发电厂储煤场、钢铁企业原料场这类需要连续转运大宗散状物料的场景里，斗轮取料机的切削轮组是直接接触物料、完成取料作业的核心执行部件，本次呈现的轮组结构针对切克西斯特米类取料机的作业特性做了适配设计，核心解决大深度料堆取料过程中轮体受力不均、切削阻力波动大的实际问题。从结构布局来看，轮体采用大直径环形焊接箱型结构作为承载基体，环形基体的外圈沿周向等距布置12件弧形切削料斗，料斗刃口做了外伸倾角设计，切入料堆时可以顺着料堆自然塌落的角度切入，避免垂直切入带来的瞬时冲击载荷，每个料斗与环形基体之间采用螺栓组加定位销的连接形式，方便现场磨损后快速更换，不用整体拆卸轮体。轮体的回转支撑采用内齿式回转轴承结构，

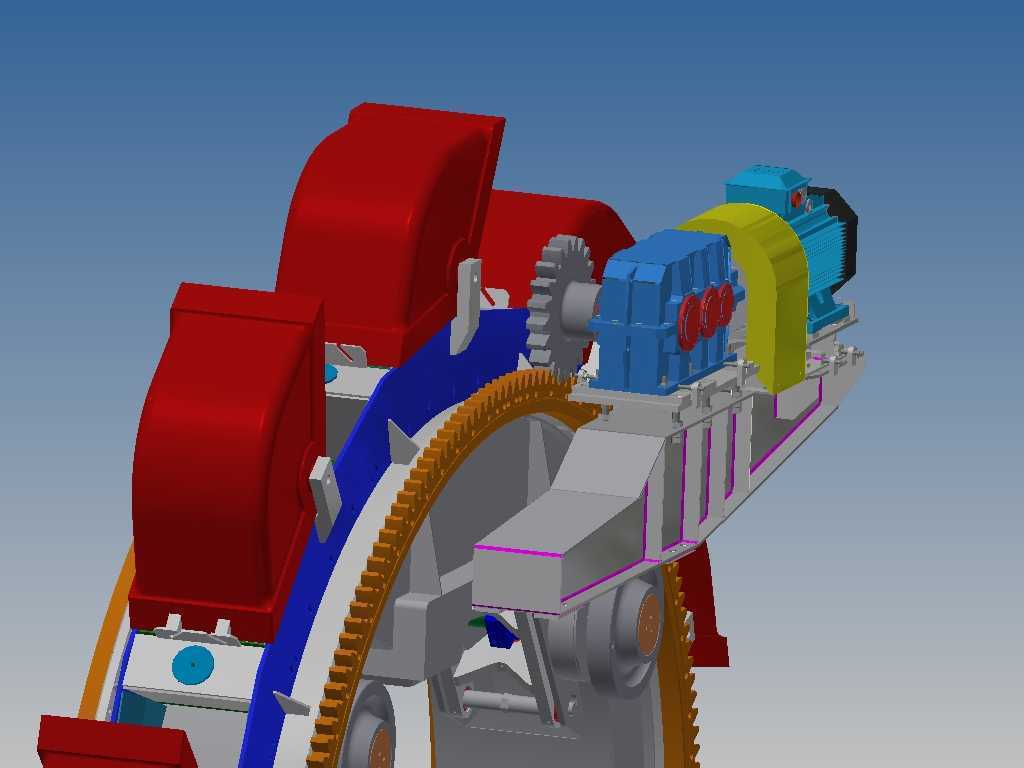

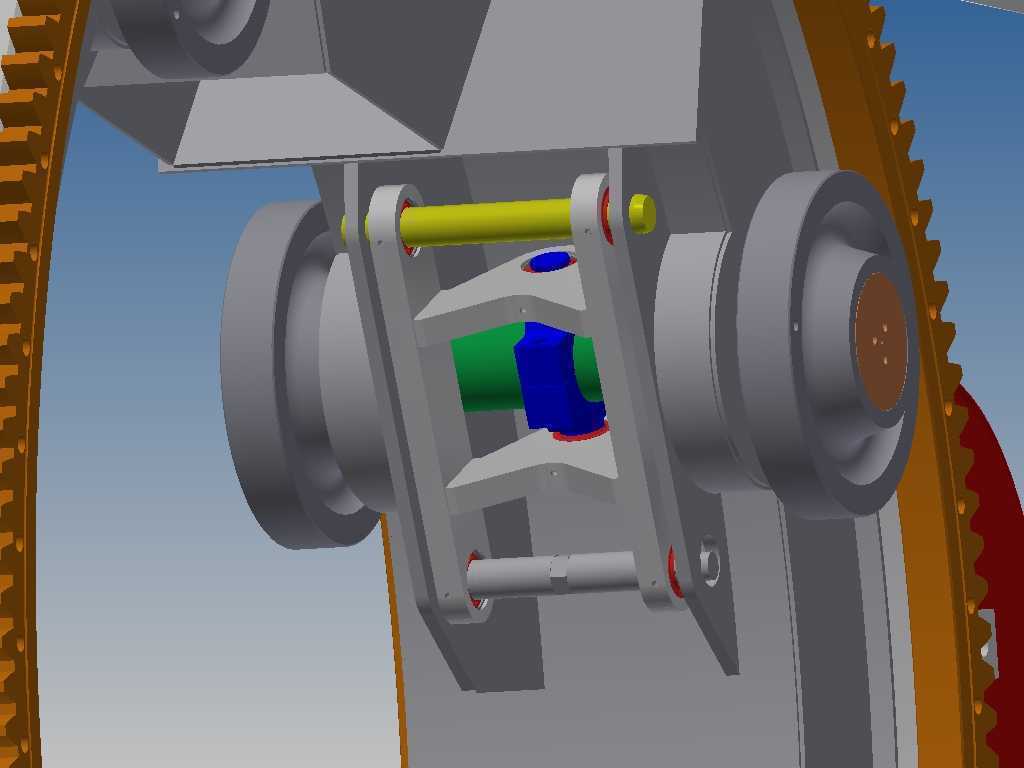

　　轴承内圈与固定中心架连接，外圈与轮体基体通过铰制孔螺栓刚性连接，驱动单元布置在轮体侧上方的安装平台上，采用低速大扭矩液压马达搭配行星减速机构的传动方案，驱动小齿轮与回转轴承内齿圈啮合，带动整个轮体绕中心轴线回转，这种侧置驱动的布局可以避免驱动单元处于料斗抛料的落料区间，减少物料撒落对传动部件的磨损。设计过程中首先核算了不同取料深度下的轮体受力，当轮体切入料堆深度达到轮体半径的三分之一时，最下方三个料斗同时承受切削阻力，此时轮体的环形截面需要承受最大的弯矩与扭矩，因此环形基体的腹板采用16mm厚的低合金高强度钢板焊接，内部间隔布置环形加强筋与径向筋板，避免轮体受载后出现椭圆变形导致回转轴承卡滞。料斗的曲面形状经过取料轨迹仿真优化，

　　料斗在随轮回转至下方切入料堆时，斗口与物料接触面的夹角保持在38度到42度之间，既可以保证物料顺利填充斗腔，又能减少斗壁与物料的摩擦阻力，当料斗回转至轮体上方卸料位置时，斗内物料可以顺着斗背的导流曲面完全抛送到中部的受料皮带机上，不会出现粘料、余料残留的问题。安装边界方面，轮组的中心架预留了与臂架前端连接的法兰接口，法兰采用8组M36的高强度螺栓连接，中心架上同时预留了润滑管路的走管空间，回转轴承的润滑点集中引至中心架侧面的润滑站接口，方便日常维护时集中注脂。轮体的外径尺寸根据臂架的俯仰作业范围做了匹配，当臂架下俯至最低取料位置时，轮体最下方的料斗刃口距离地面预留200mm的安全间隙，不会刮蹭堆场地面的硬化层；

　　当臂架上仰至最高取料位置时，轮体最上方的料斗不会与臂架结构发生干涉。轮体两侧设置有对称的侧挡料板，挡料板采用耐磨钢板制作，与料斗侧面的间隙控制在15mm到20mm之间，既可以防止取料过程中物料从料斗侧面撒漏，又不会因为间隙过小导致料斗转动时出现卡滞。驱动单元的安装座采用可调式结构，安装座与轮体平台之间设置有调整垫片，可以调整驱动小齿轮与回转齿圈的啮合侧隙，保证齿面接触面积符合传动要求，同时驱动单元外部设置有可拆卸的防护罩，防护罩采用格栅式结构，既可以阻挡大块物料撞击驱动部件，又不影响日常巡检时观察齿轮啮合状态与油位情况。在料场实际作业过程中，这类轮组结构可以适应原煤、铁矿石、石灰石等不同散料的取料需求，针对磨琢性强的物料，只需要更换料斗刃口的耐磨衬板即可，不需要改动轮体的主体结构，大幅降低了设备的后期维护成本。轮体的动平衡在出厂前做了标定，平衡精度等级取G16级，保证轮体在0到6转每分钟的回转速度范围内运行平稳，不会因为偏心载荷导致臂架结构出现异常振动。
