长距离多点受料槽型带式输送设备结构

　　这套带式输送结构的设计，最初是针对矿山、建材厂区内散状物料的长距离转运输送需求做的方案，适配带宽1600mm、水平投影长度42m的输送工况，可承接多个上游卸料点的来料，将破碎后的矿石、砂石、原煤等散料统一转运至下游筛分、堆存或者加工工位。区别于普通单点受料的皮带机，这套结构沿输送方向间隔布置了多组导料槽受料点，每个受料点都对应上游的卸料设备出料口，导料槽做了扩口收口的过渡设计，侧边加装了耐磨衬板固定位，避免物料下落直接冲击皮带表面造成划伤，同时能约束物料落料轨迹，减少撒料问题。

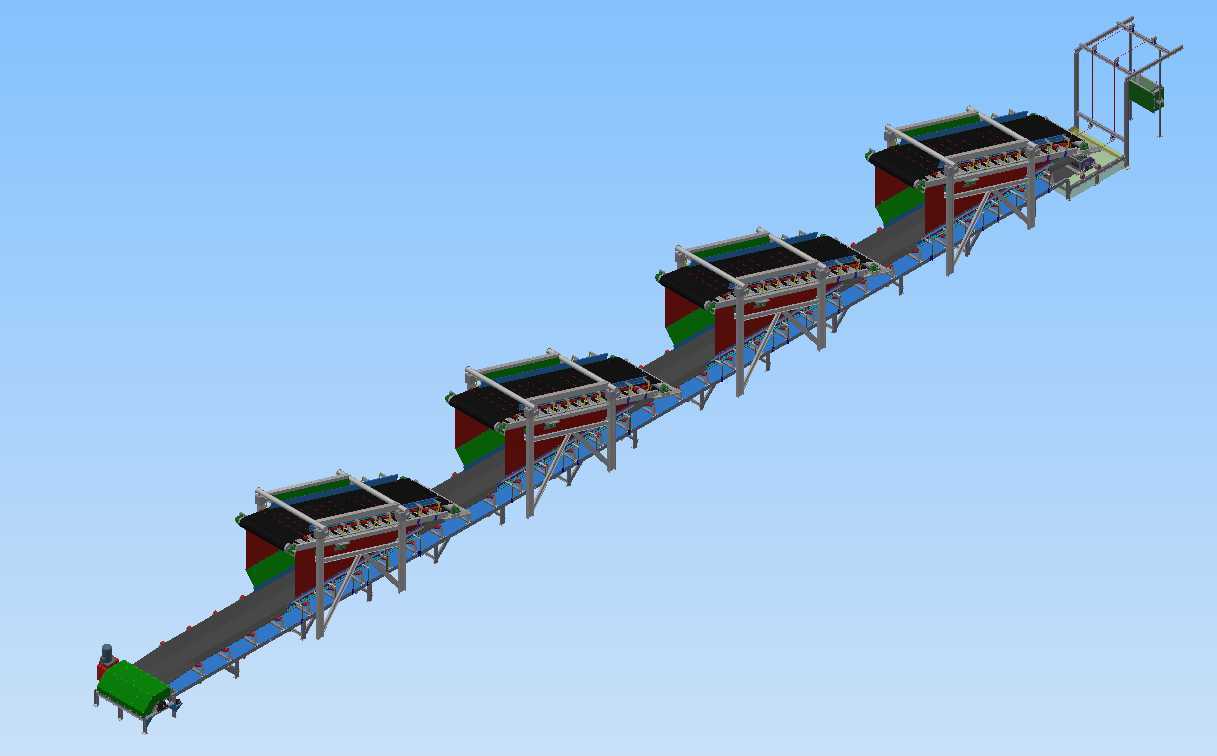

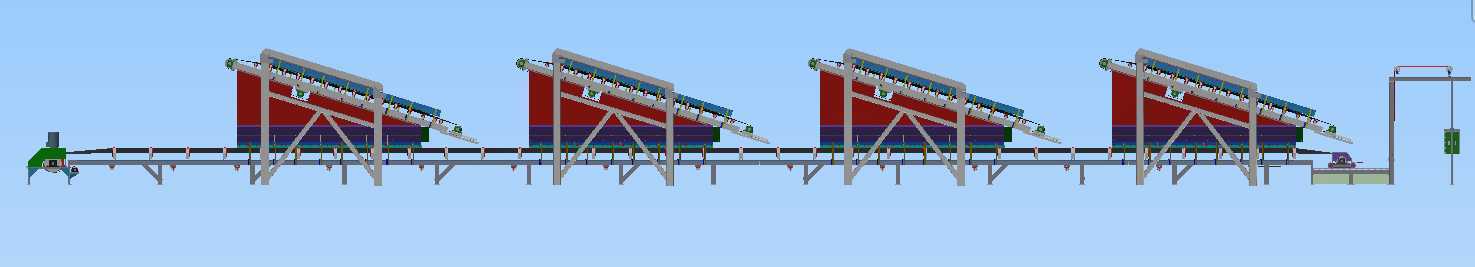

　　从整体布局来看，设备采用倾斜布置的输送路径，入料端设置在低位，出料端抬升至对应下游设备的接料高度，机架采用标准化的型钢焊接分段结构，每段机架长度控制在3m左右，方便现场运输和拼接安装，支腿采用可调节高度的地脚连接结构，能适应厂区地面不平整的安装条件，安装时可根据现场实际标高微调支腿高度，保证机架整体的直线度和倾斜角度符合设计要求。托辊组采用槽型布置，上托辊为35度槽角的三节式托辊，能增大物料与皮带的接触摩擦力，避免倾斜输送时物料下滑，下托辊采用平行托辊支撑回程皮带，每隔10组上托辊布置一组纠偏托辊，自动修正皮带运行时的跑偏问题，头尾滚筒处都设置了清扫器结构，头部清扫器紧贴滚筒表面的皮带工作面，刮除粘附在皮带上的细料，回程段设置空段清扫器，清理掉落在皮带非工作面的杂物，避免杂物卷入滚筒造成皮带损伤。

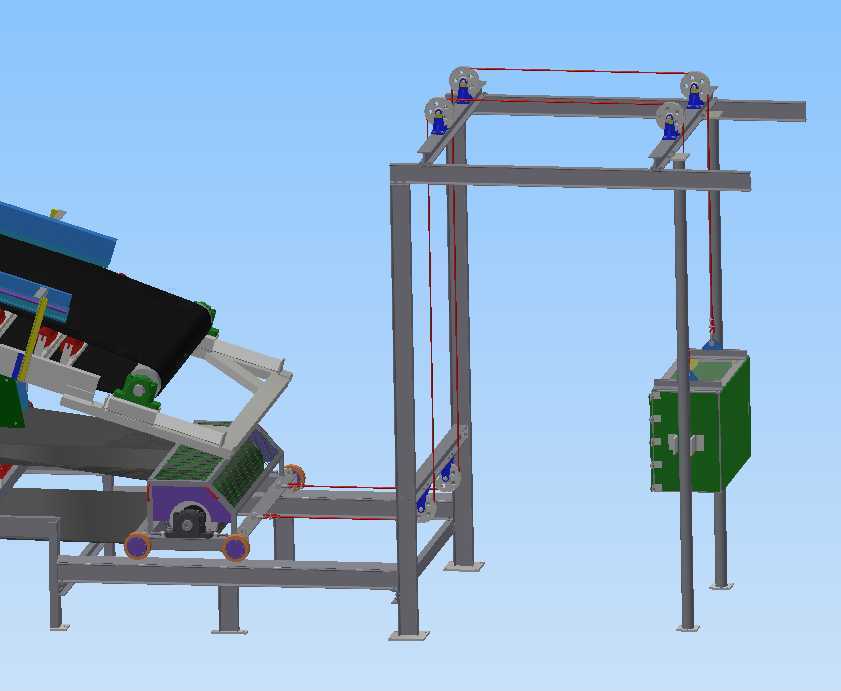

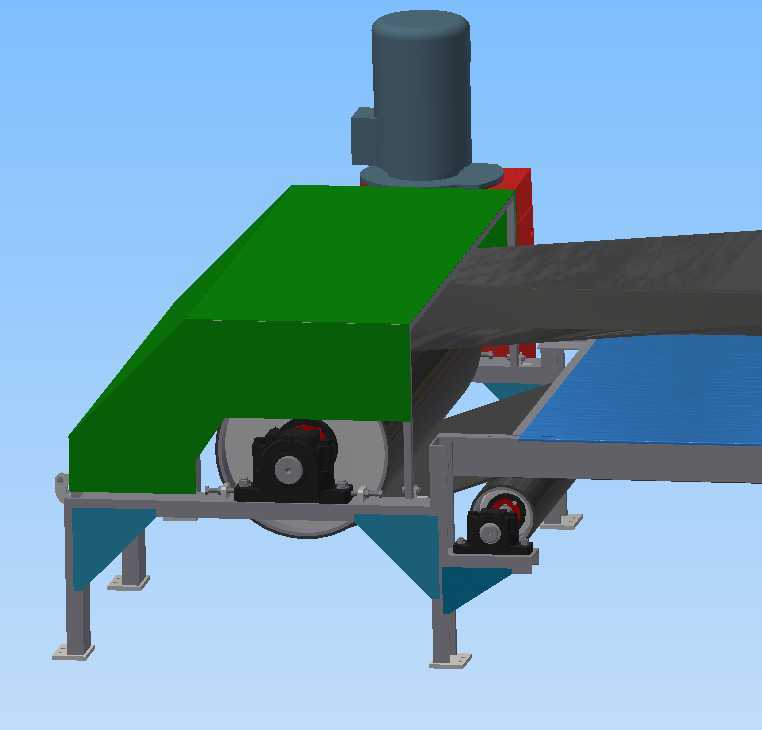

　　驱动端布置在设备的高位出料侧，采用电动滚筒内置驱动的结构形式，相比外置电机减速机的驱动方案，整体结构更紧凑，占用安装空间更小，同时减少了外露传动部件的安全防护需求，尾部设置了螺旋张紧装置，通过调节尾部滚筒的前后位置来张紧皮带，张紧行程预留了500mm的调节量，能补偿皮带长期运行后的拉伸变形，保证皮带始终保持合适的张紧力，避免出现打滑、跑偏问题。每个受料点下方的托辊组都做了加密布置，加密区间距缩小到普通段托辊间距的二分之一，承受物料下落的冲击载荷，避免受料段皮带因为冲击力过大出现下垂、托辊损坏的问题，导料槽的出口位置设置了缓冲条，替代传统的托辊支撑，缓冲条采用高分子耐磨面层加橡胶缓冲层的结构，能有效吸收物料下落的冲击力，同时减少皮带和支撑结构之间的摩擦损耗。

　　安全防护方面，沿机架全程布置了侧边防护栏杆，在设备的传动部位、张紧部位都设置了可拆卸的安全防护罩，避免人员误触运动部件造成安全事故，机架每隔一段距离设置了跨越梯结构，方便巡检人员跨越输送线，不用绕到设备端部通行。设计过程中充分考虑了现场维护的便利性，所有托辊、滚筒的安装轴都采用快拆式的固定座结构，更换易损件时不需要拆卸大量机架结构，只需要松开固定卡板就能抽出托辊或者滚筒，缩短设备维护的停机时间。皮带的选型适配散料的磨琢特性，针对磨琢性强的矿石类物料，选用带耐磨层的聚酯帆布芯皮带，能承受较大的物料冲击，同时具备较好的纵向拉伸强度，适应长距离倾斜输送的张力需求。整个结构的安装边界需要预留头尾滚筒的检修空间，驱动端至少预留1.2m的操作空间方便检修电动滚筒，尾部张紧端预留1m的调节操作空间，机架两侧各预留0.8m的巡检通道，保证日常巡检和维护作业的空间需求。
