小口径螺旋输送设备端部驱动结构

　　在散状物料密闭输送的工况场景里，这类小规格螺旋输送设备的应用覆盖范围极广，从粮食加工车间的粉料中转、建材厂的干粉料定量给料，到化工车间的小颗粒物料密闭转运，都能看到这类设备的身影。不同于大管径大输送量的螺旋设备，240mm管径的规格更适配小流量、高精度的输送需求，6200mm的整机长度刚好适配多数中小型生产车间的设备层间距，不需要额外做中间吊挂轴承的设计，从根源上减少了物料在输送过程中被轴承密封件污染的风险，也降低了日常运维的拆检频次。

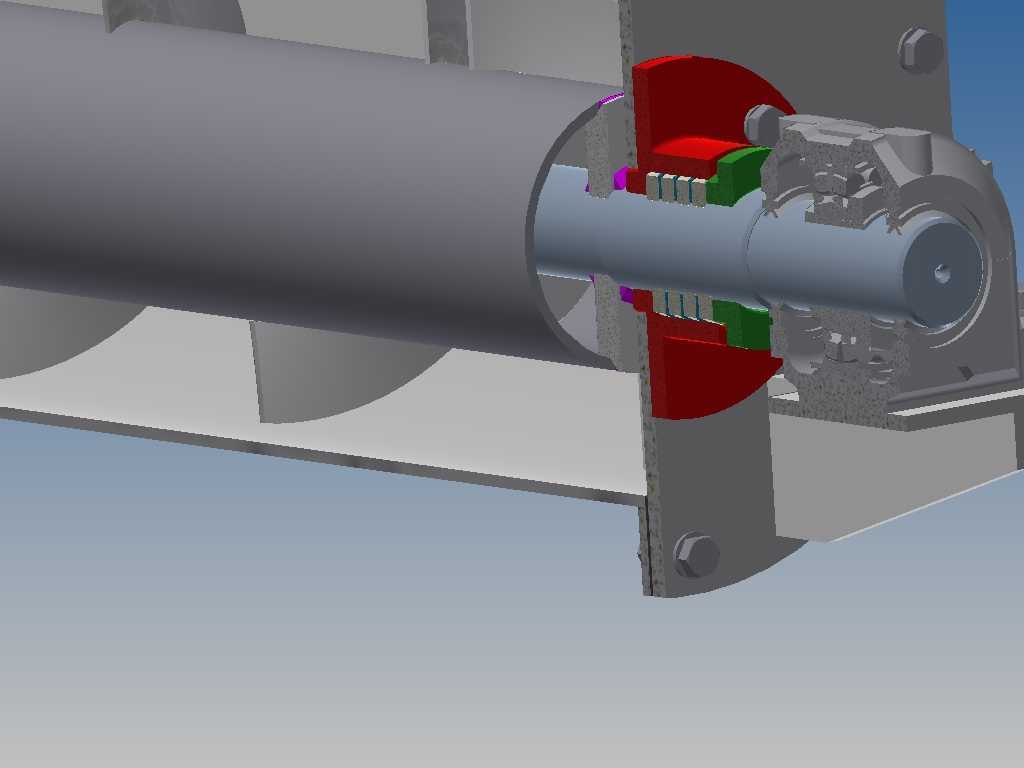

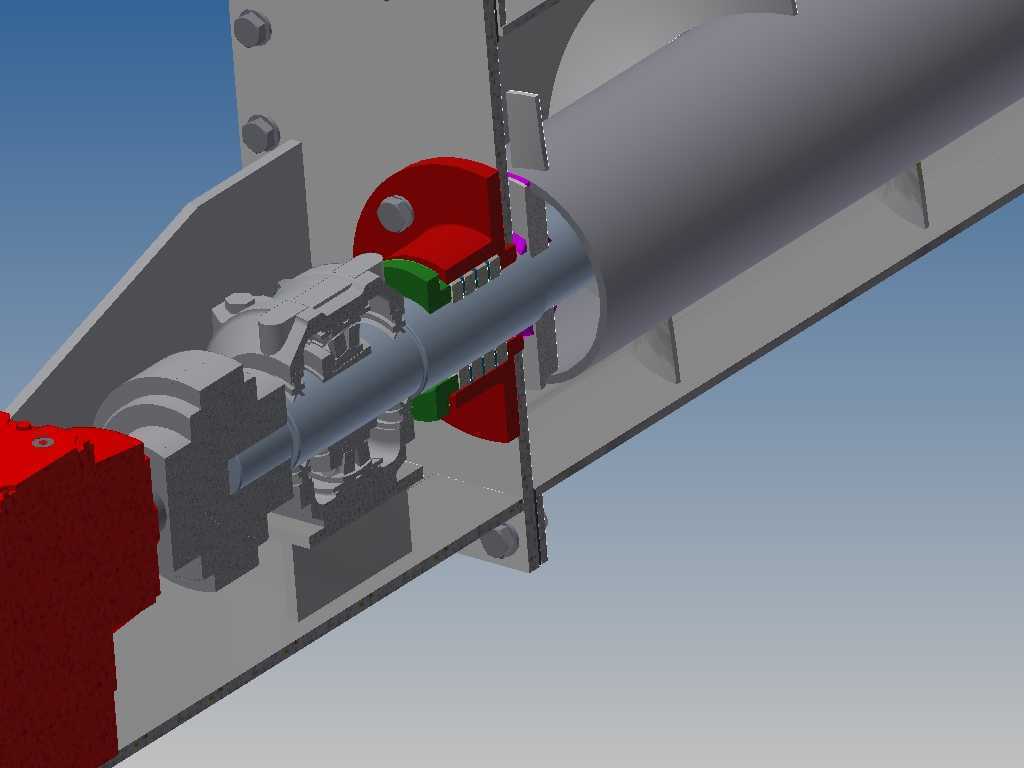

　　从结构设计的逻辑来看，这个模型重点还原了端部驱动端的装配细节，能清晰看到螺旋轴与驱动端的连接方式、端座密封的分层结构、壳体与端板的螺栓固定形式。实际做结构设计的时候，很多新手容易忽略端座密封的装配间隙，这个模型里的密封组件采用了多层填料密封加径向定位的结构，在输送粉状物料的时候，能有效避免物料从轴端缝隙溢出，同时也能阻挡外部的粉尘进入轴承腔，延长轴承的实际使用寿命。螺旋叶片与筒体内壁的间隙控制在3-5mm之间，这个间隙值是经过多工况验证的，既不会因为间隙过小导致叶片刮蹭筒体内壁产生异响和磨损，也不会因为间隙过大造成物料在筒壁残留，尤其在输送有一定粘附性的粉料时，合理的间隙能大幅降低设备空载启动的负载。

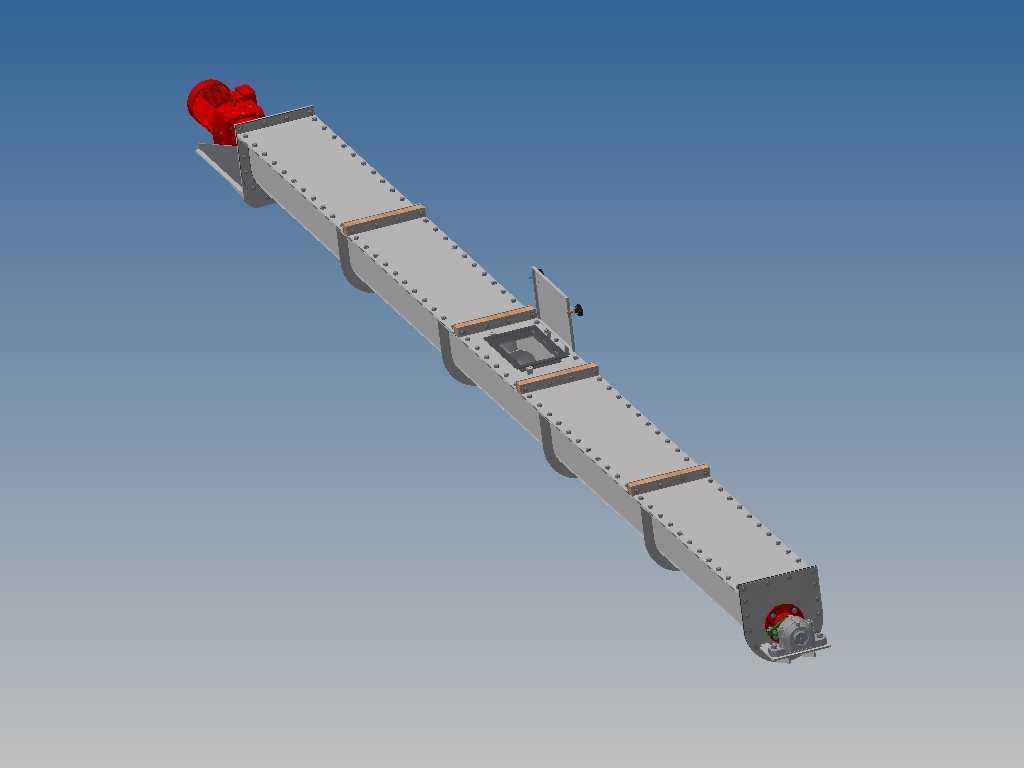

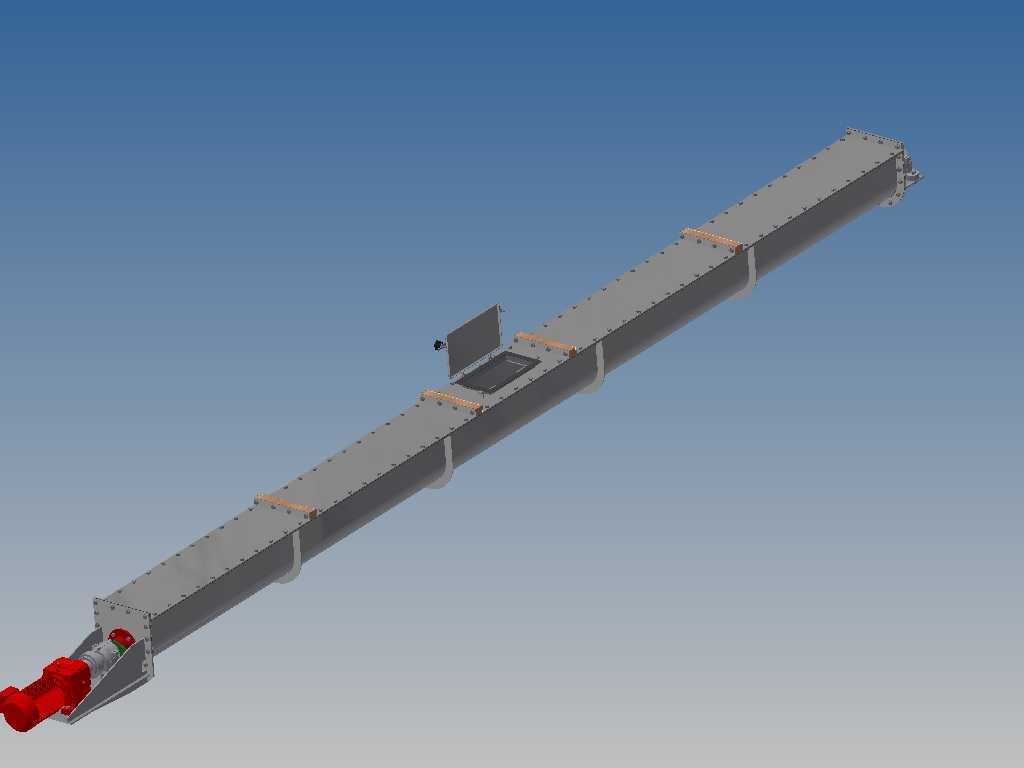

　　安装边界方面，这个设备的筒体采用标准圆形截面，两端的端板预留了与进出料口法兰对接的螺栓孔位，驱动端的安装座采用平面定位结构，安装时只需要保证基础预埋钢板的平面度误差不超过2mm/m，就能保证螺旋轴的同轴度要求，不需要额外做复杂的调心结构。设备的进料口设置在靠近驱动端的筒体上方，出料口设置在尾端下方，这种布置方式能让物料在筒体内的填充率保持在合理区间，避免填充率过高造成驱动电机过载。

　　在实际选型应用中，这类小规格螺旋输送机通常适配0-5t/h的输送量，输送距离在6米左右的工况下不需要额外增加中间支撑，相比带中间吊轴的长螺旋设备，它的输送通道更顺畅，不容易出现物料卡滞的问题，尤其适合输送容易结团、粒度在5mm以下的散状物料。设计时螺旋轴的转速通常控制在60-90r/min之间，转速过高容易造成物料被叶片抛起无法形成稳定的料流，转速过低则会降低输送效率，这个模型里的驱动端连接结构刚好适配这个转速区间的扭矩传递需求，键连接的形式能保证长期运行下不会出现轴与轮毂的相对滑动，端座的轴承选用带密封的深沟球轴承，能承受径向载荷的同时，抵消少量的轴向窜动，适配螺旋轴在运行过程中因为温度变化产生的热胀冷缩变形量。

　　从建模的细节还原度来看，这个模型把端座处的密封压盖、调整垫片、螺栓紧固件都做了等比例还原，结构设计人员在做同类型设备改型的时候，可以直接参考这个端部结构的尺寸比例，调整管径和输送长度就能快速适配不同的工况需求，不需要重新从零开始绘制端座的装配结构。尤其在做车间布局三维建模的时候，这个模型的安装尺寸精度足够支撑管线综合、设备定位的设计需求，能减少现场安装时出现的干涉问题。
