仿生结构飞机轴承支撑支架设计

　　航空飞行器的结构件设计始终在强度、刚度与自重三者的平衡中寻找最优解，轴承支架作为飞控传动、起落架收放或是机载设备安装链路中的核心传力构件，其性能直接影响对应机构的动作可靠性与整机重量控制水平。传统等强度设计的金属轴承支架往往存在材料冗余问题，在非主传力路径上保留了过多实体结构，不仅抬升了整机自重，也会在长期交变载荷下出现应力集中引发的疲劳损伤。这款仿生构型的轴承支撑支架，正是针对航空场景下的轻量化需求开发，借鉴自然生物承载结构的生长逻辑重构传力路径，在满足全部安装与承载要求的前提下实现了显著的减重效果。

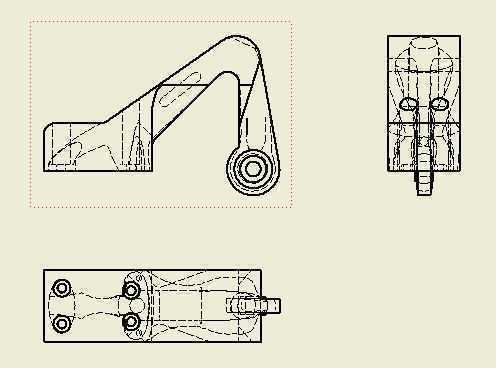

　　从实际装机场景来看，这类支架主要用于飞机操纵系统的传动铰点支撑、发动机周边附件的安装固定，或是起落架舱内的管路、作动器辅助定位，需要同时承受径向载荷、轴向冲击载荷以及飞行过程中的交变振动载荷，对结构的抗疲劳性能、安装定位精度都有极高要求。设计过程中首先锁定了五个不可调整的安装约束边界：一端为轴承安装孔，需要匹配标准规格的向心关节轴承，孔位的同轴度、端面垂直度公差控制在航空件通用要求范围内，孔内预留轴承压装的过盈量与卡簧安装槽位；另一端为分叉式安装面，设置两个螺栓过孔，用于与机身主梁或是设备安装基座连接，安装面的平面度满足螺栓预紧后的贴合要求，避免出现附加安装应力；剩余三个点位为辅助支撑螺孔，用于固定附属的管线卡箍或是传感器支架，位置根据周边设备的布局做了避让设计，不会与周边构件出现运动干涉。

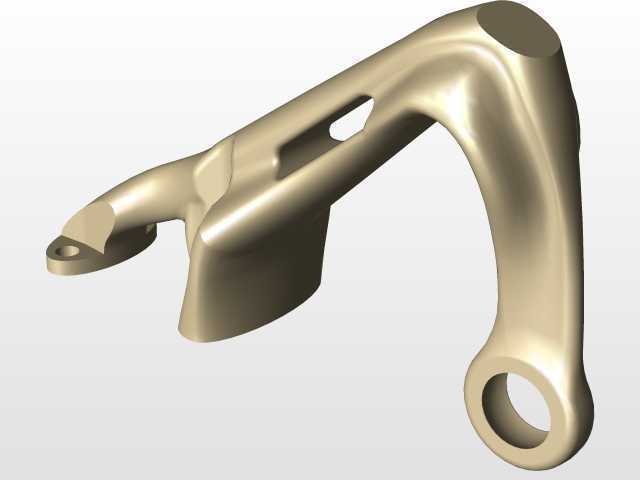

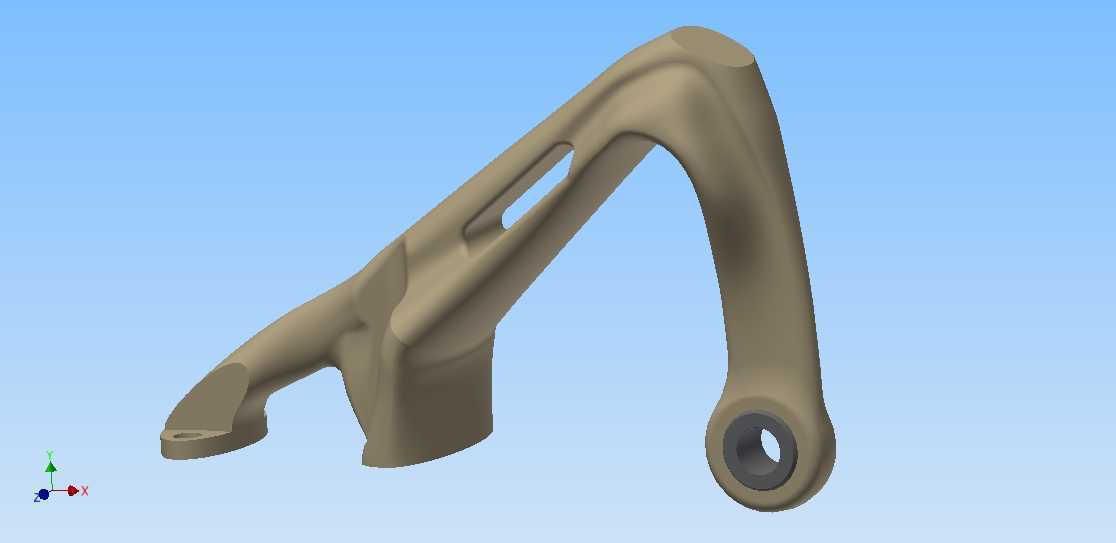

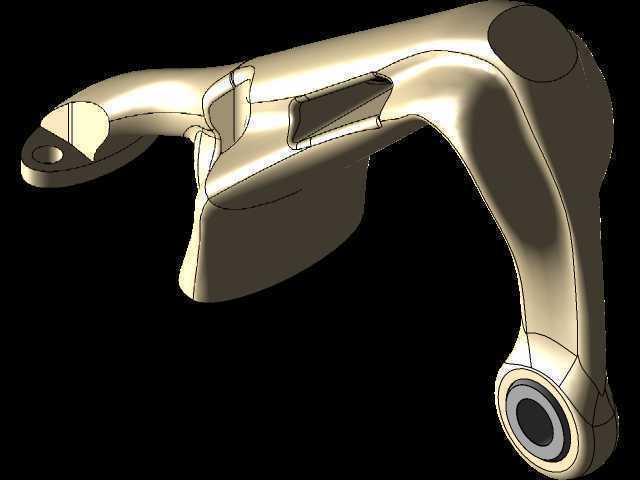

　　结构设计阶段摒弃了传统的实体挖槽减重思路，参考树木枝干在自然生长中形成的最优传力形态，沿着主应力迹线布置支撑筋络，将非传力区域的材料全部去除，整体形成流畅的弧形支撑构型，避免了直角转折带来的应力集中问题。主承力臂的截面采用渐变式设计，在轴承安装孔与安装基座的连接位置做了局部加厚，匹配应力峰值区域的强度需求，向中间非高载区域逐步平滑过渡减薄，筋条上开设的长条形减重孔并非随意设置，而是经过拓扑优化验证，在不削弱截面抗弯模量的前提下进一步去除冗余材料，最终整体重量仅为同载荷等级传统支架的38%左右，减重效果十分显著。

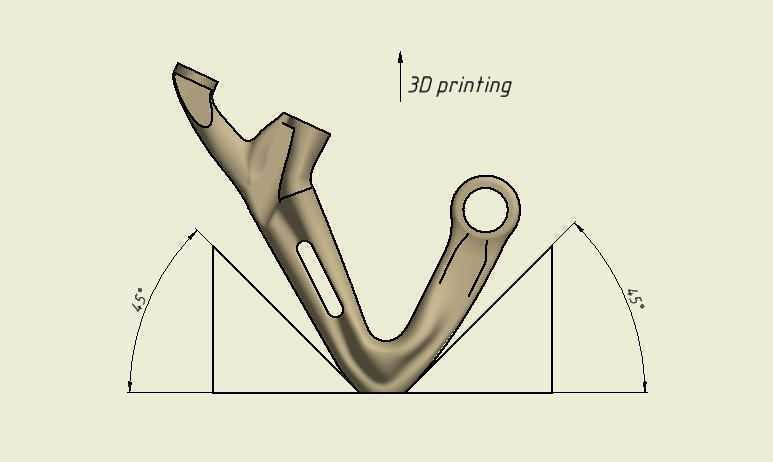

　　从安装边界来看，支架的整体外轮廓完全包络在原有传统支架的安装空间范围内，不需要对周边的机身结构、设备布局做任何调整即可实现原位替换，安装孔位的位置度公差与原有零件保持一致，互换性满足航空维修件的通用要求。支架的表面过渡全部采用大圆角设计，没有尖锐的棱角，既可以降低飞行过程中的气动阻力（对于暴露在气流中的安装场景），也能减少加工过程中的应力残留，提升构件的抗疲劳寿命。材料适配层面，该构型既可以采用高强度铝合金通过增材制造工艺一体成型，充分发挥仿生结构的成型优势，也可以针对更高载荷场景采用钛合金材料打印，满足不同装机部位的强度、耐温与耐腐蚀要求。

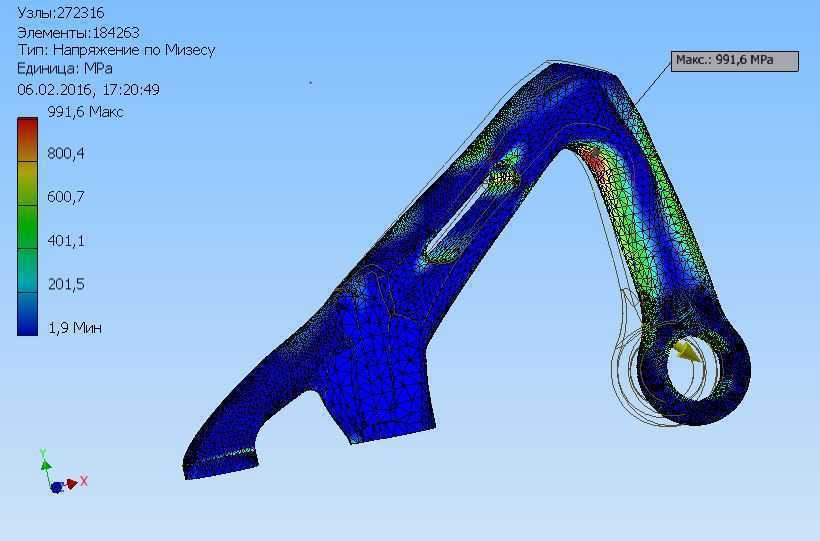

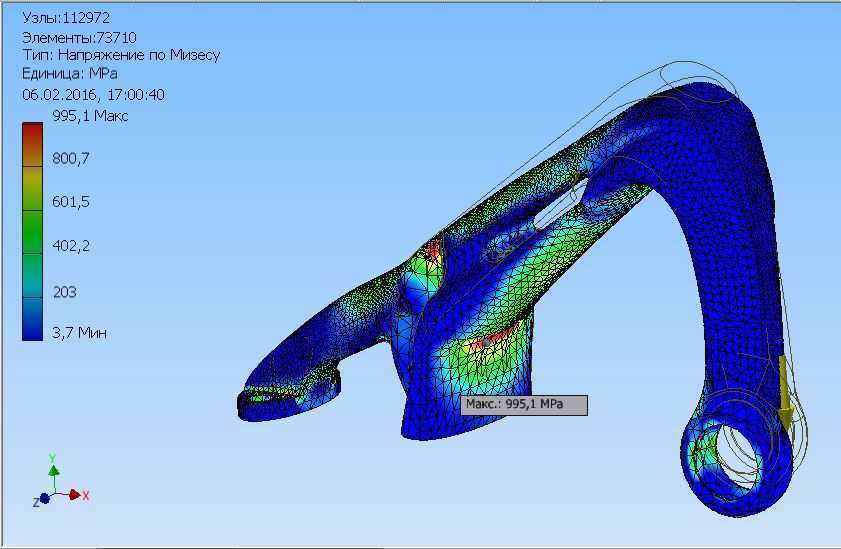

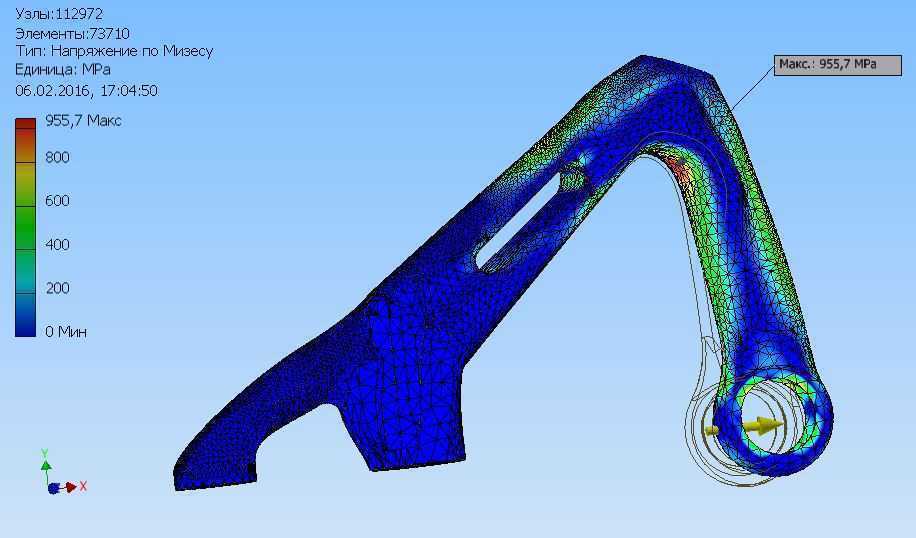

　　在承载性能验证逻辑上，结构的主传力路径直接连通轴承孔与两个主安装孔，辅助支撑点位的载荷通过次级筋条传导至主承力臂，不会出现传力路径中断引发的局部变形问题，经过受力仿真验证，在额定载荷下的最大变形量、最大应力值均满足航空结构件的设计规范，安全系数达到使用要求，同时因为去除了冗余材料，结构的固有频率也得到优化，能够避开发动机、旋翼等振源的常用振动频率区间，降低共振引发的结构失效风险。对于结构设计从业者而言，这种仿生拓扑的设计思路不止适用于航空轴承支架，同样可以迁移到其他对自重敏感的机械设备支撑构件设计中，在保证功能与强度的前提下最大化挖掘材料的性能潜力。
