巧克力浇注成型双层铸造模具结构

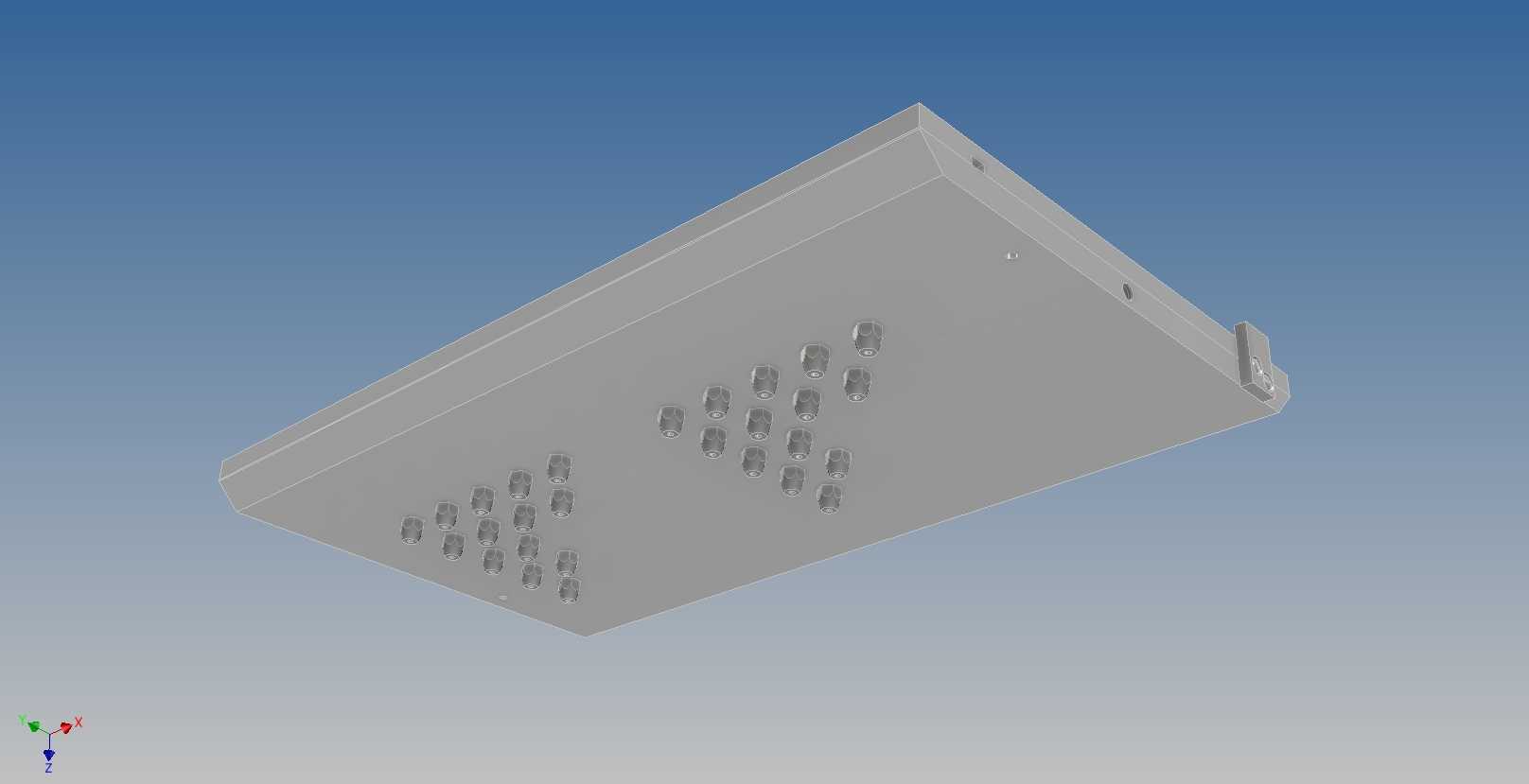

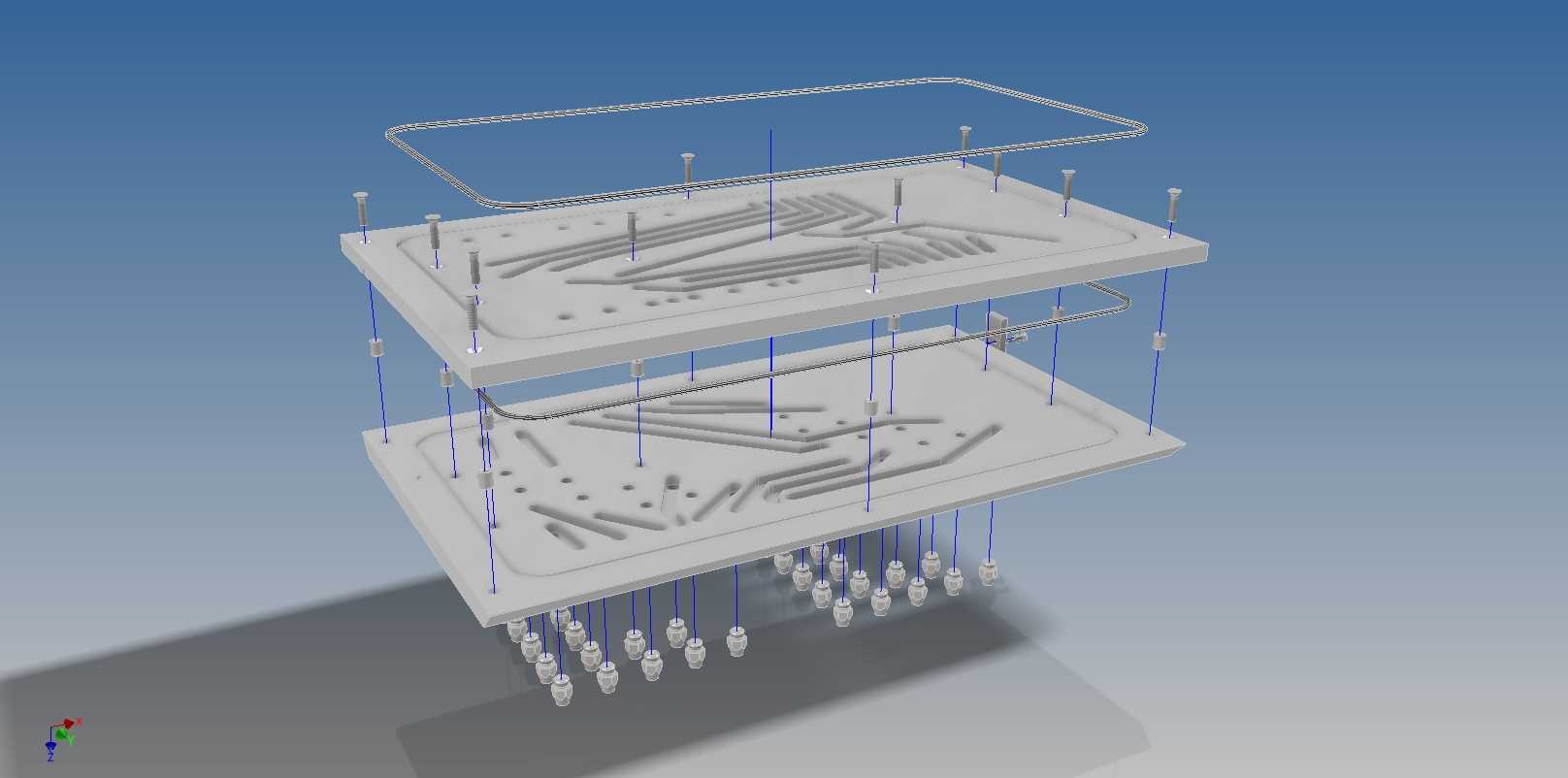

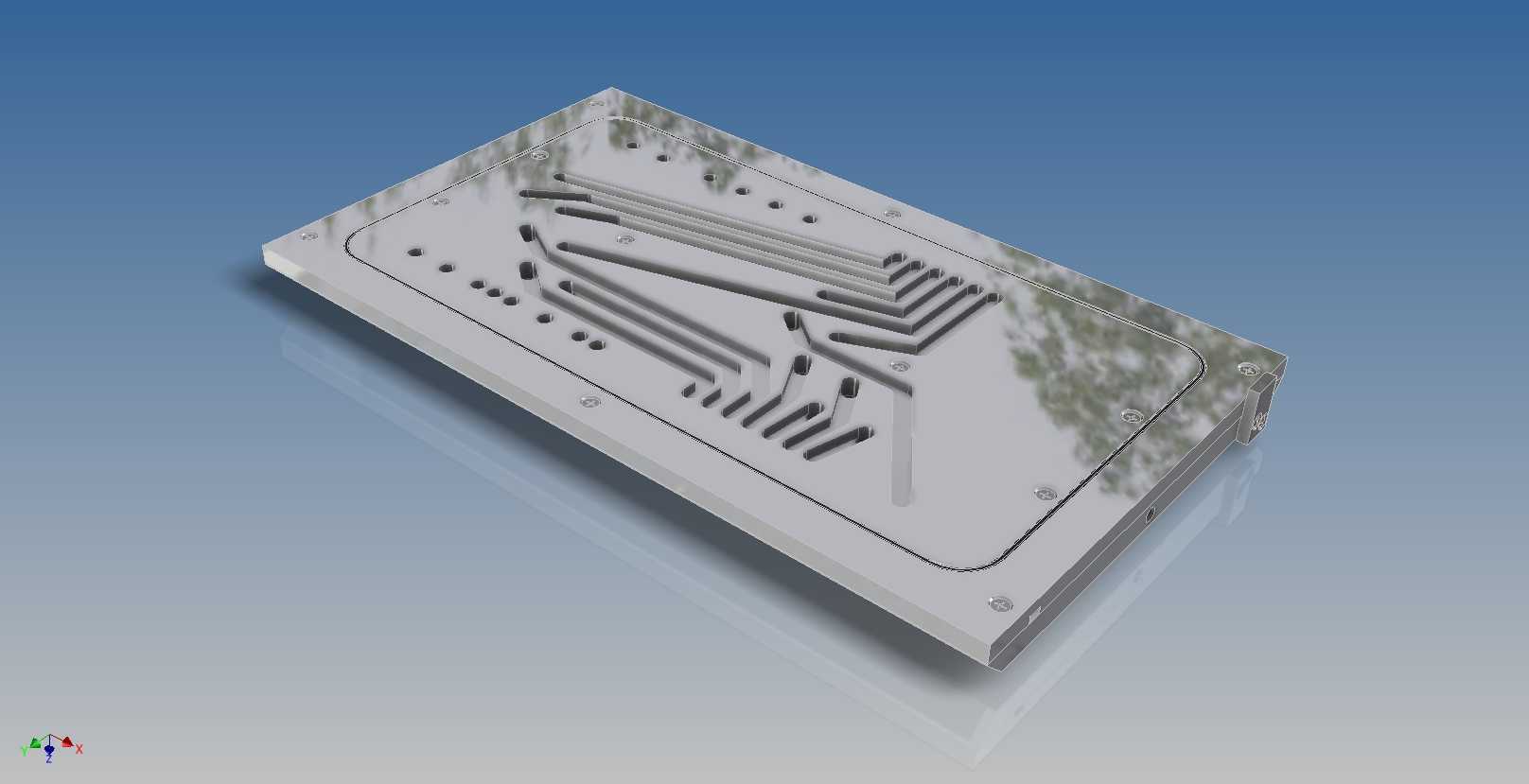

　　这套双层结构的成型工装，主要面向食品加工领域的巧克力批量浇注生产场景，适配中小型食品加工厂的半自动浇注生产线，可直接对接常规的巧克力浇注工位，完成带特定纹路造型的夹心或实心巧克力批量成型作业。整套结构采用上下双层模腔布局，区别于传统单层巧克力模具，单次合模即可完成双倍产能的成型作业，模架四周设置的导向柱采用滑动配合结构，合模过程中可保证上下两层模腔的对位精度控制在0.1mm以内，避免浇注过程中出现料液溢边、型腔错位导致的成品外形缺损问题。模腔表面的纹路设计完全匹配目标巧克力产品的表面肌理，纹路深度控制在1.2mm，既保证成品脱模时纹路完整不粘模，也不会因为纹路过深导致料液填充不完全出现缺角。

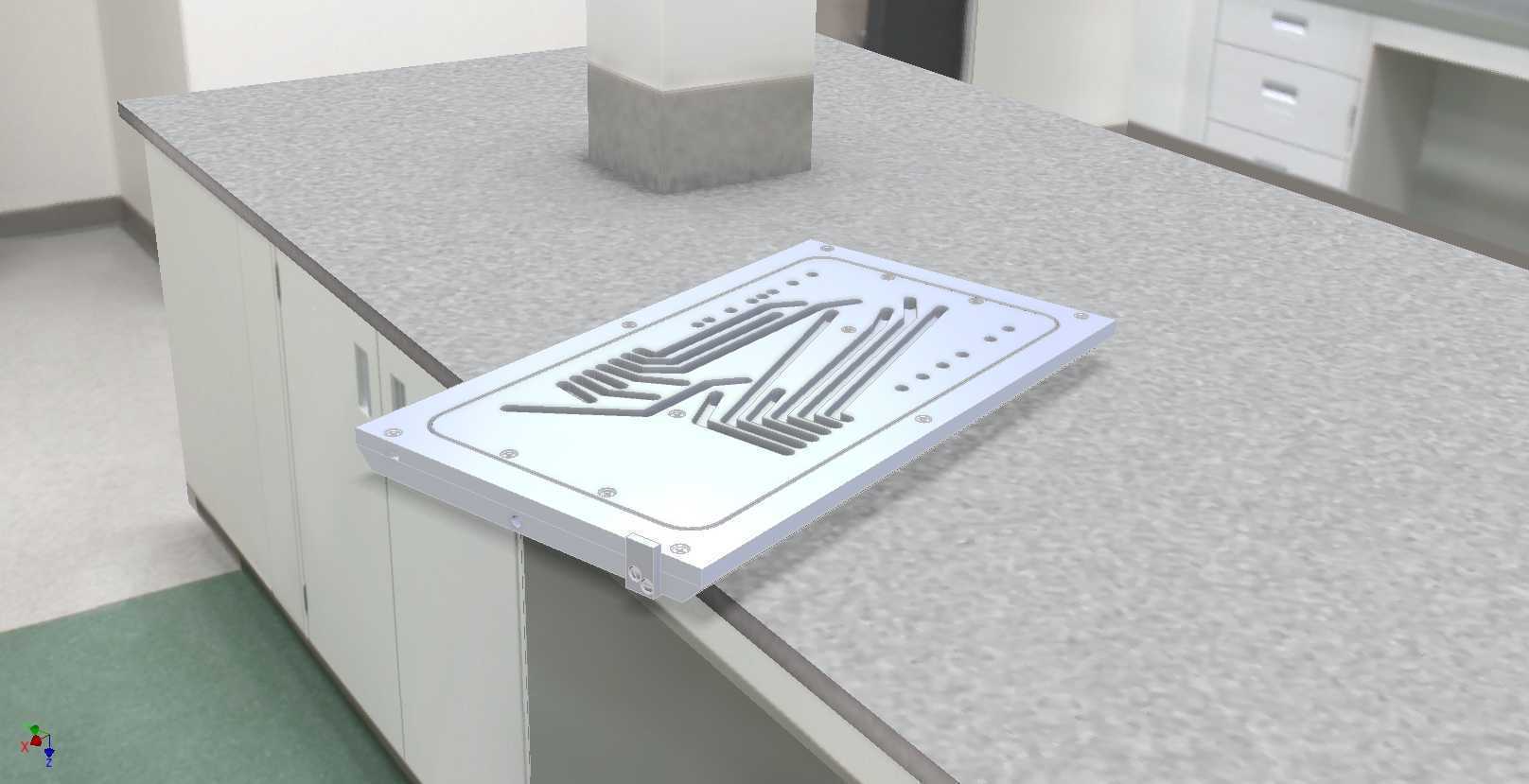

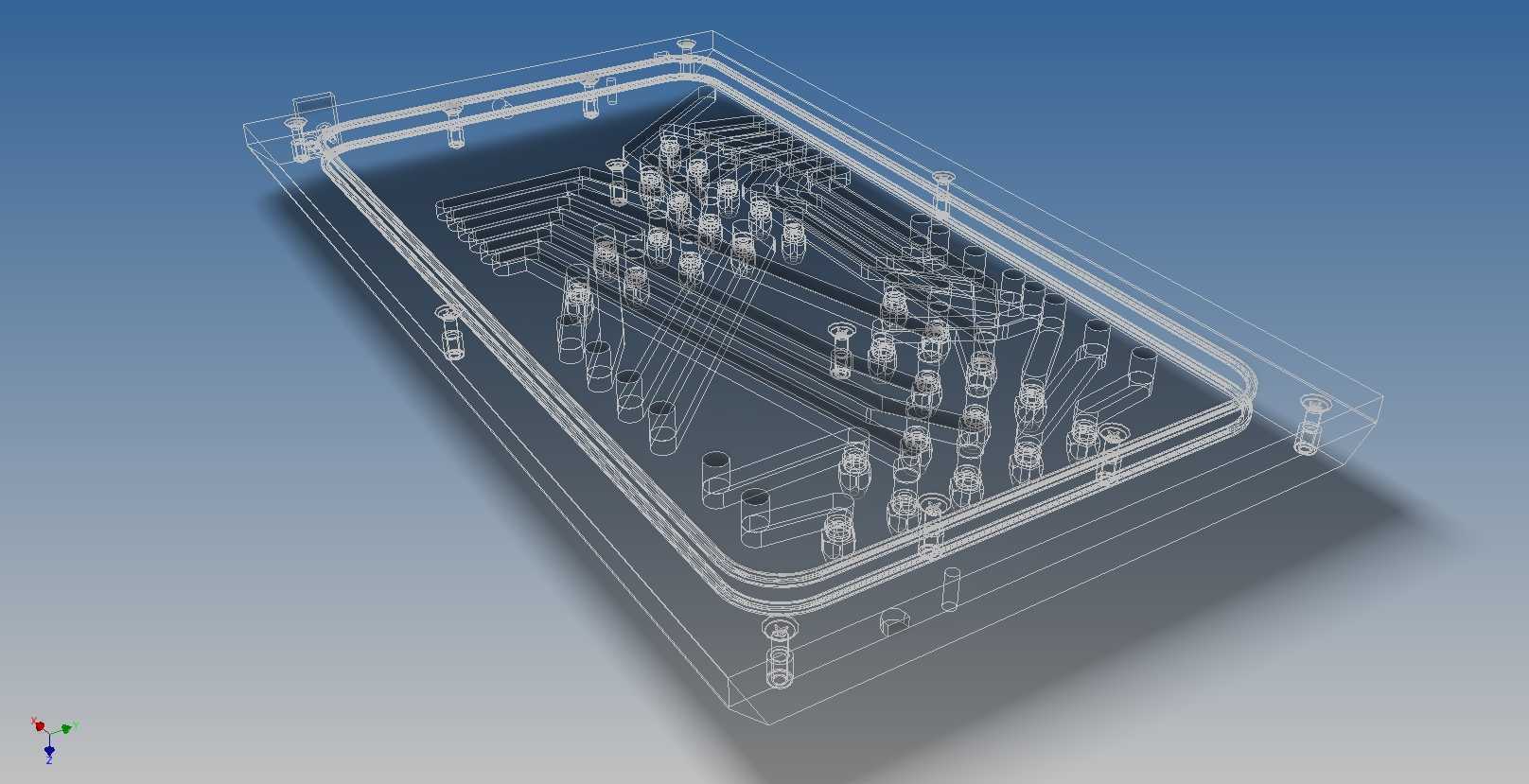

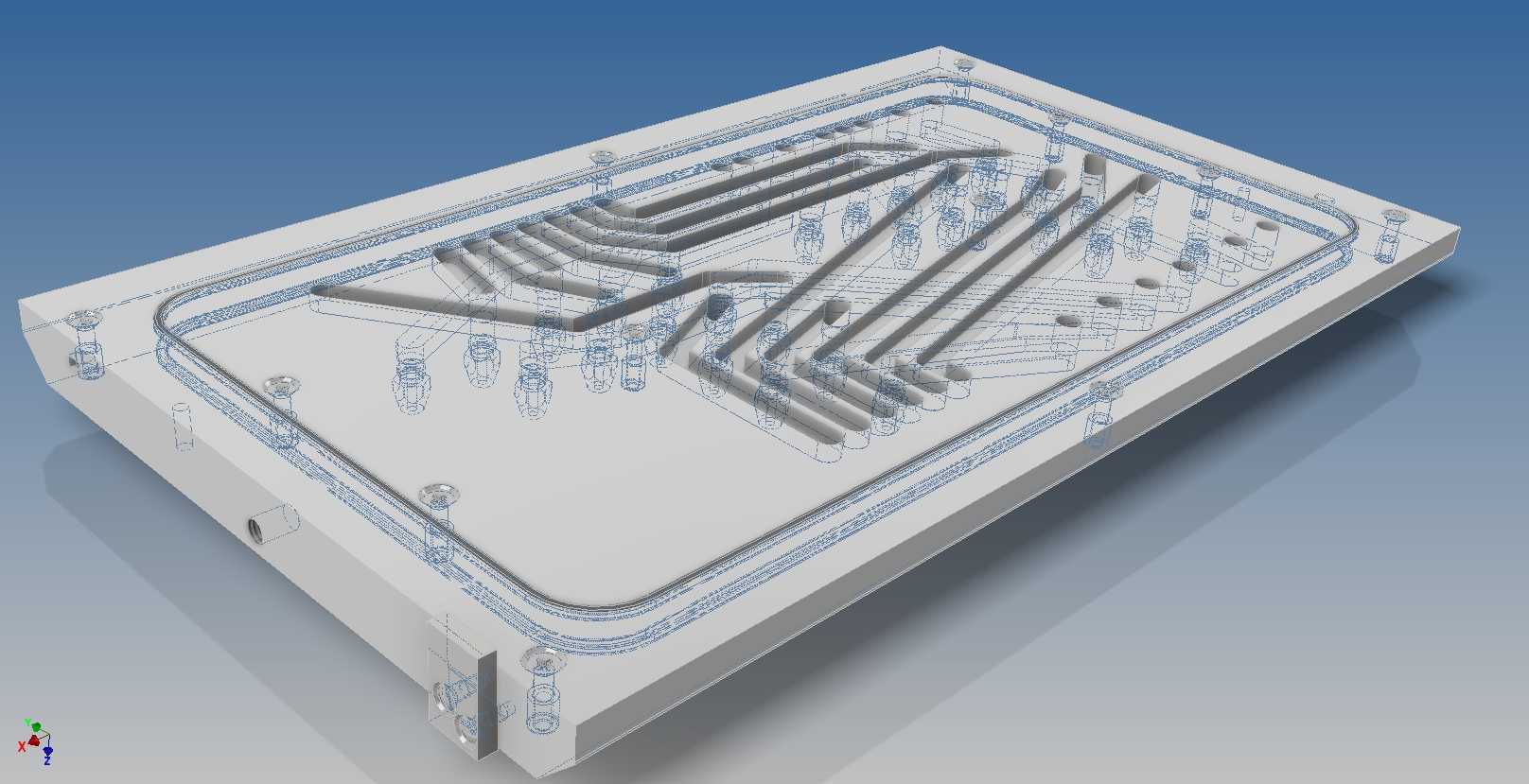

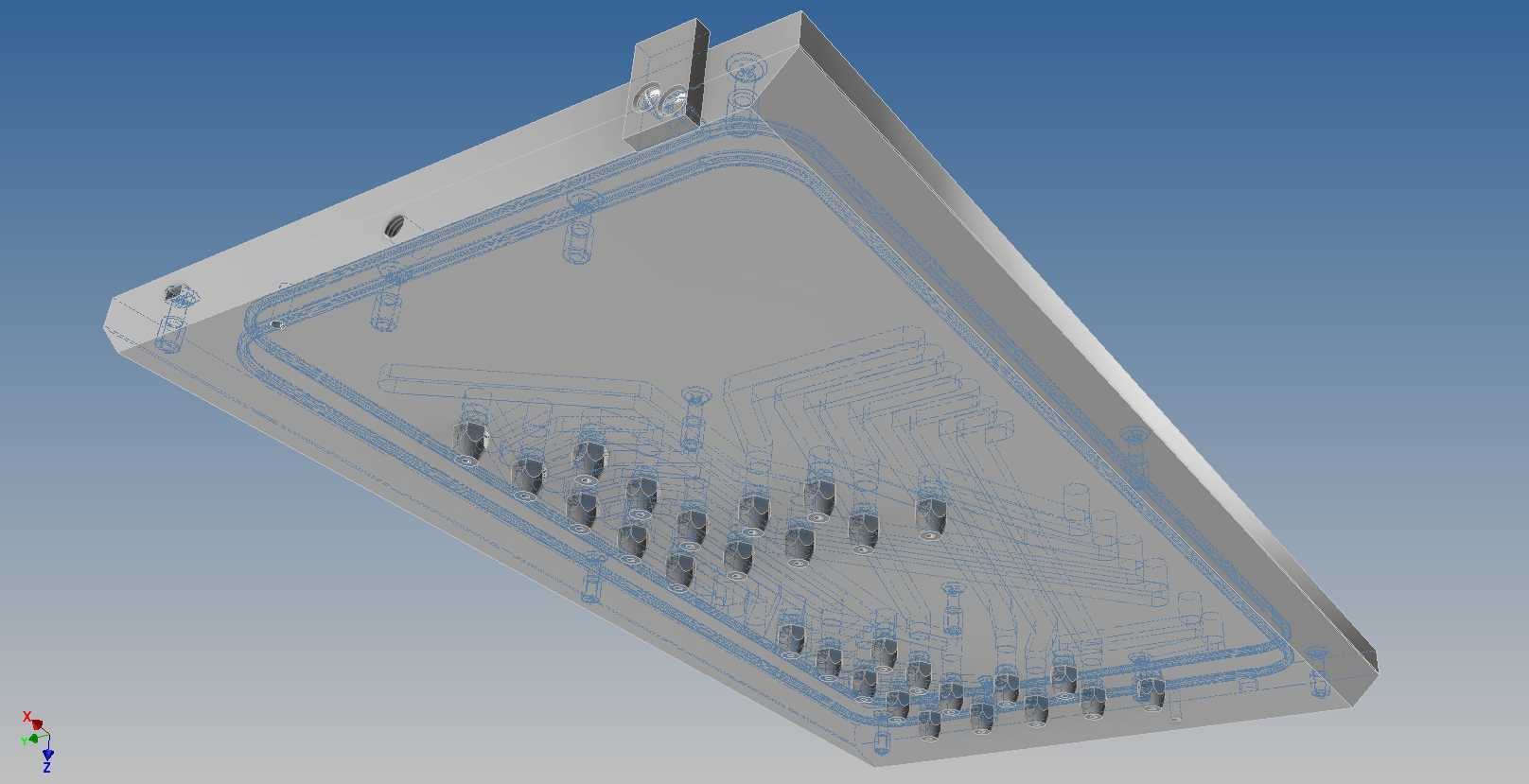

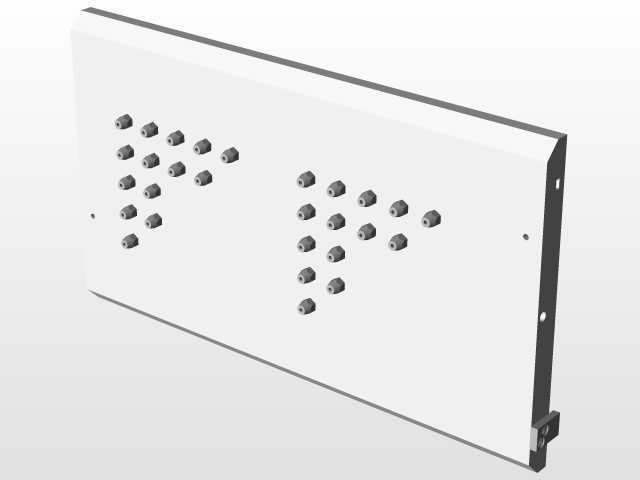

　　上下模架之间设置的顶出机构采用均匀分布的顶杆布局，顶杆端面与模腔背面完全贴合，开模后顶出动作同步性误差不超过0.05mm，保证巧克力成品受力均匀，不会出现顶穿、变形的问题。模架边缘设置的料液流道采用圆弧过渡设计，流道截面直径为4mm，浇注时巧克力料液可在恒温状态下快速填充所有模腔，流道转角处无直角死角，避免料液残留冷却后堵塞流道，清理时只需通入温水即可快速完成流道冲洗。整套模具的安装边界尺寸适配常规的食品级浇注工作台，模架四周预留的安装固定孔位间距符合行业通用的安装标准，无需额外加工转接板即可直接固定在生产线的模架安装位，模架总开合行程控制在120mm，适配常规生产线的开模行程范围，不需要对现有生产线的开合模机构做额外调整。

　　设计过程中针对食品接触场景的要求，所有与料液接触的模腔表面均做镜面抛光处理，表面粗糙度达到Ra0.8，既减少巧克力料液的粘附力提升脱模效率，也符合食品加工接触件的卫生要求，日常生产后的清洁作业可直接采用食品级清洁剂冲洗，无清洁死角。导向柱位置设置的密封套采用食品级耐高温硅胶材质，可耐受60摄氏度的恒温浇注工作温度，长期使用不会出现老化掉屑的问题，避免杂质混入巧克力成品。双层模架之间设置的定位销采用圆锥面配合结构，每次合模时可自动修正微小的位置偏差，即使生产线存在小幅振动也不会出现模腔错位的问题，连续生产过程中的成品合格率可稳定保持在98%以上。顶出机构的动力输入端适配常规的气动顶出缸接口，接口尺寸为行业通用的M10螺纹接口，

　　可直接对接生产线现有气动系统，不需要额外配置专用的顶出动力元件。模腔的排布采用等间距矩阵布局，相邻模腔之间的壁厚控制在8mm，既保证模架整体的结构强度，长期承受开合模冲击力不会出现变形，也能控制模架整体重量，方便人工换模时的搬运操作，单套模架总重量控制在18kg以内，两名操作人员即可完成换模作业。流道末端设置的排气槽深度为0.05mm，浇注过程中模腔内的空气可通过排气槽顺利排出，不会因为模腔内憋气导致巧克力成品出现气孔、填充不足的缺陷，排气槽的深度经过反复验证，既可以顺利排出空气，也不会出现料液溢出的问题。
