摩托车侧装流线型LED转向灯结构设计

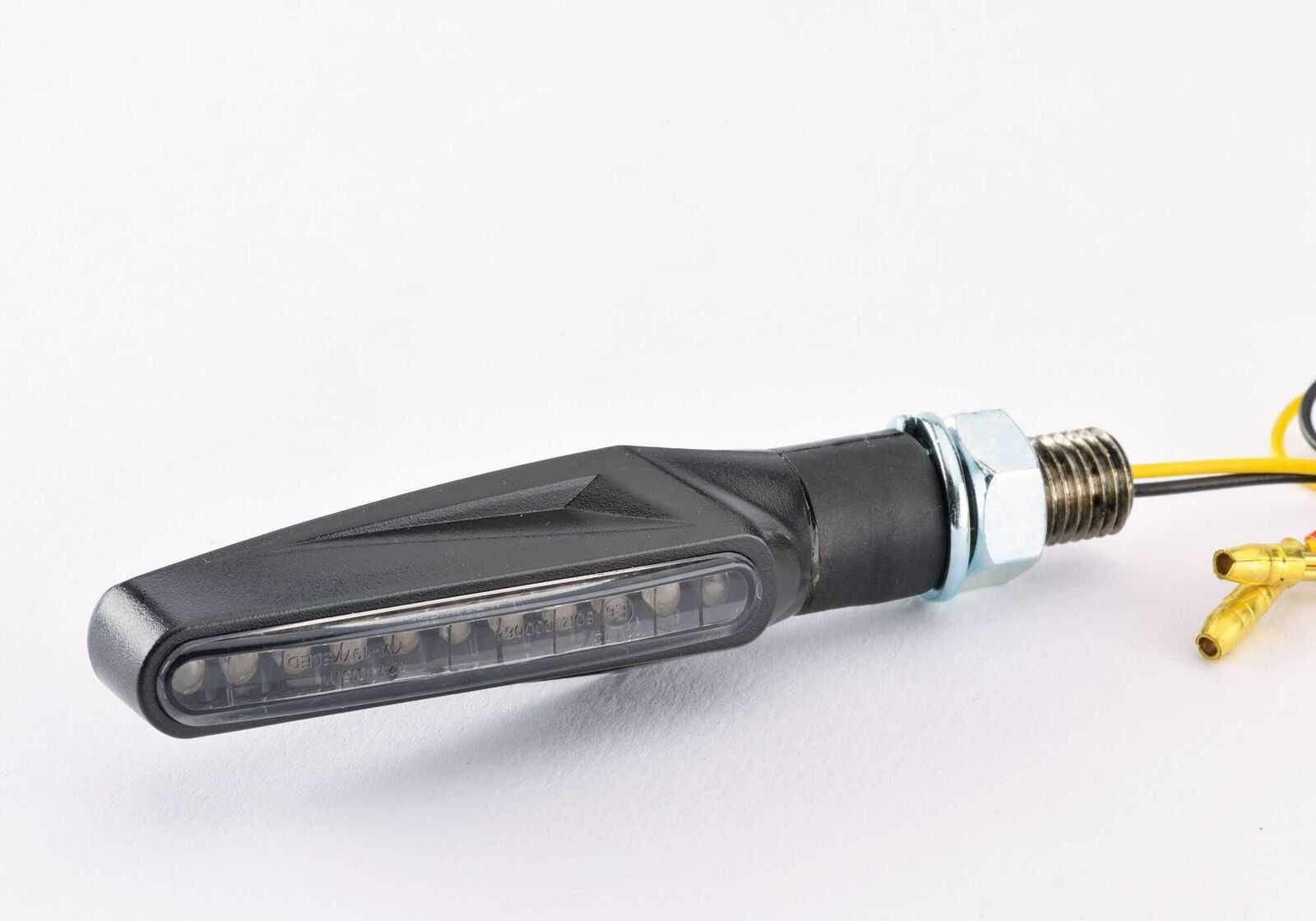

　　日常做两轮车配套灯具结构开发时，这类侧装LED转向灯是跨骑、踏板车型通用度极高的外饰信号件，不同于早期卤素灯泡转向灯的臃肿结构，这款产品的结构设计完全围绕LED光源的特性做适配，首先要考虑的是实车安装后的边界约束——这类转向灯通常安装在车把两端、前减震侧支架或者后尾架两侧，安装端采用标准M10螺纹接头搭配防松橡胶圈，适配市面上绝大多数在售摩托车型的安装孔位，不需要额外做转接支架改造，安装时螺纹旋入深度控制在8-12mm即可，既保证连接强度，又不会因为旋入过深顶破内部走线的绝缘层。

　　从功能层面来说，这款转向灯的核心作用是车辆转向时给周边道路参与者明确的光信号提示，区别于传统点状发光的转向灯，这款采用长条形侧发光结构，发光面沿着灯体长度方向布置，点亮时形成连续的光带，可视角度覆盖侧方120度范围，哪怕是相邻车道的机动车、非机动车，也能在较远的距离捕捉到转向信号，大幅降低变道、转向时的剐蹭风险。灯体内部的LED基板采用铝基材质，直接和外壳的硬质塑料结构贴合，不需要额外加装散热鳍片，依靠行驶过程中的自然气流就能带走工作热量，连续点亮2小时的工况下，基板温度不会超过60摄氏度，完全满足两轮车户外使用的耐温要求。

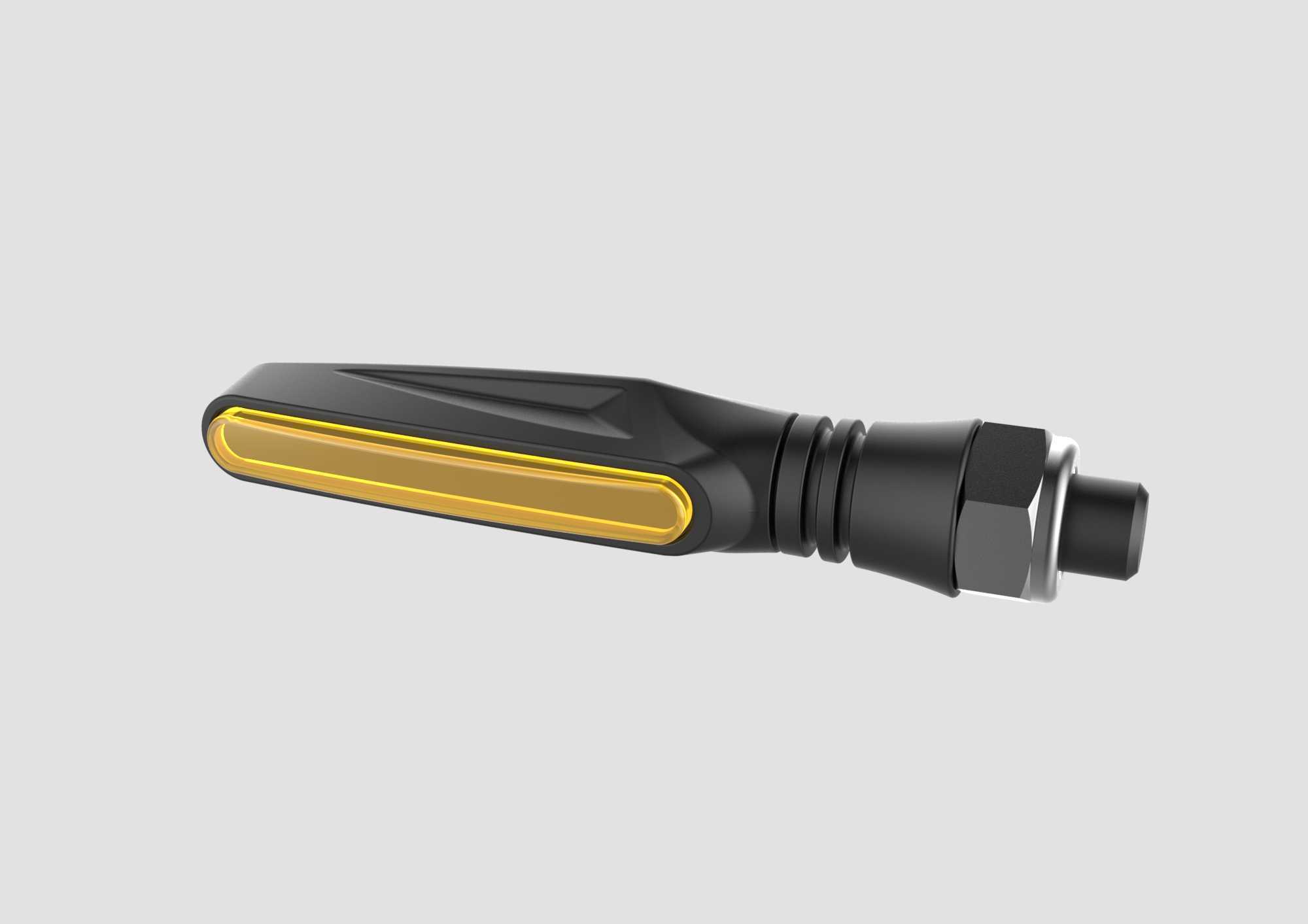

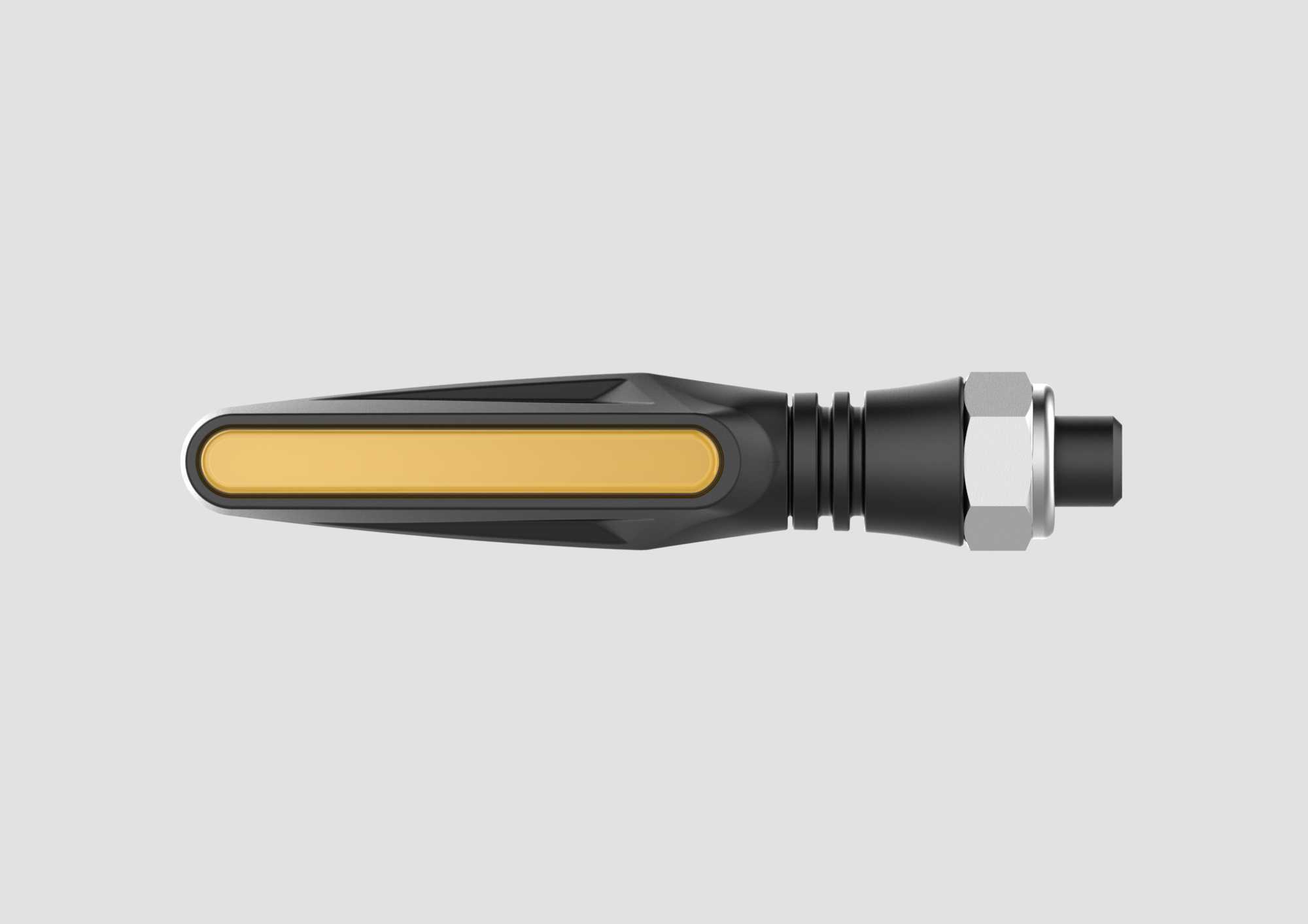

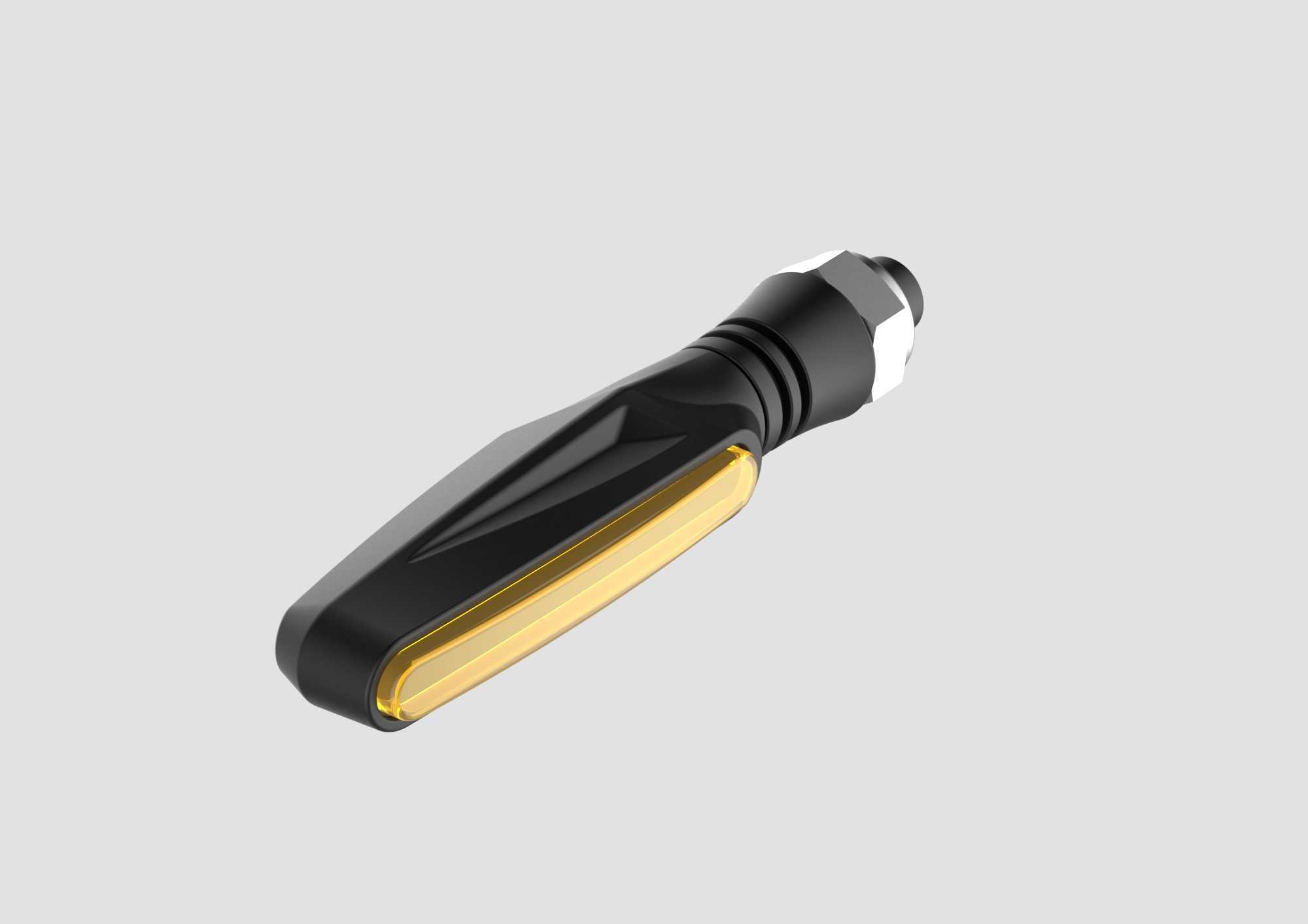

　　外形设计上没有采用生硬的直角结构，整体做了流线型收窄处理，灯体从安装端到发光末端逐渐收薄，最厚处截面尺寸仅22mm，高速行驶时不会产生额外的风阻，也不会因为突出过多在车辆倾倒时直接磕碰到地面造成灯体碎裂。外壳采用黑色耐候PC材质，表面做了细咬花处理，长期暴露在紫外线照射下不会出现发白、脆化的问题，发光面的透光罩采用半透明琥珀色PC，光线透过时均匀扩散，不会出现局部亮斑晃眼的问题，同时透光罩和外壳之间采用超声波焊接密封，接缝处做了错位止口设计，雨天骑行或者高压水枪洗车时，水不会渗入内部造成电路短路，防护等级可以达到IP65的使用要求。

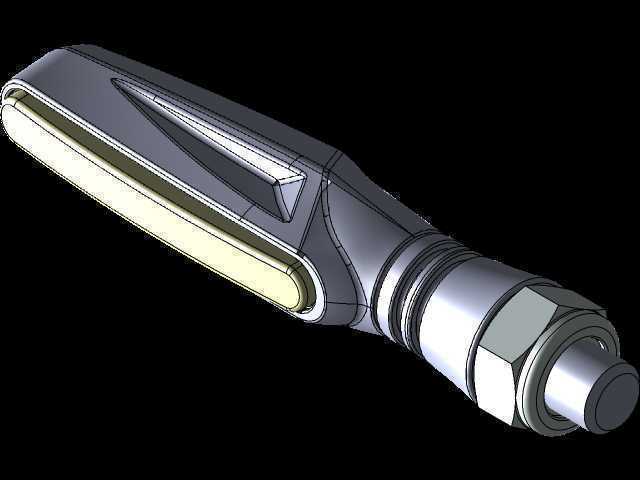

　　做三维建模过程中，需要重点把控几个装配公差：安装端的橡胶减震圈和灯体安装槽的配合公差控制在0.2mm以内，既保证橡胶圈安装后不会松脱，又能在车辆行驶时过滤发动机传递过来的震动，避免内部LED焊点因为长期震动出现虚接；发光面罩和外壳的焊接筋高度控制在0.8mm，焊接后溢料不会溢出到外表面影响外观，同时保证焊接后的连接强度，在承受100N的侧向冲击力时不会出现开裂。内部走线的过孔处做了圆角过渡，避免线束被锐边割破绝缘层造成短路，线束长度预留150mm，足够连接到车辆主线束的接插件位置，不需要额外延长接线。

　　实际配套选型时，这类转向灯不需要额外加装闪光继电器，直接匹配原车12V供电系统即可，工作电流仅0.12A，比同亮度的卤素转向灯节能70%以上，不会给车辆电瓶造成额外的供电负担。灯体的整体重量控制在45g以内，安装在车把上不会影响车把的转向平衡，哪怕是小排量的轻便摩托车，也不会因为加装这类灯具出现转向偏重的问题。结构设计时还考虑了维修便利性，虽然整体是焊接密封结构，但LED基板的固定采用两颗自攻螺丝，后期如果出现LED灯珠损坏的情况，只需要切开焊接接缝更换基板后重新打胶密封即可，不需要整体更换灯具，降低后期的使用维护成本。

　　在建模的细节处理上，灯体表面的装饰棱线做了0.5mm的圆角过渡，不会出现锐边，符合机动车外饰件的安全标准，安装端的螺母采用内嵌式设计，安装时用扳手卡住螺母即可旋紧，不需要额外固定灯体，单人就能完成安装操作。发光面的角度做了5度的外倾设计，安装完成后发光面不是完全正对前方，而是略微朝向侧方，兼顾前方和侧方的可视范围，避免正前方光线过强对向车驾驶员造成眩目，同时保证侧方的道路使用者能清晰看到信号。
