经典复古摩托燃油箱外观结构设计

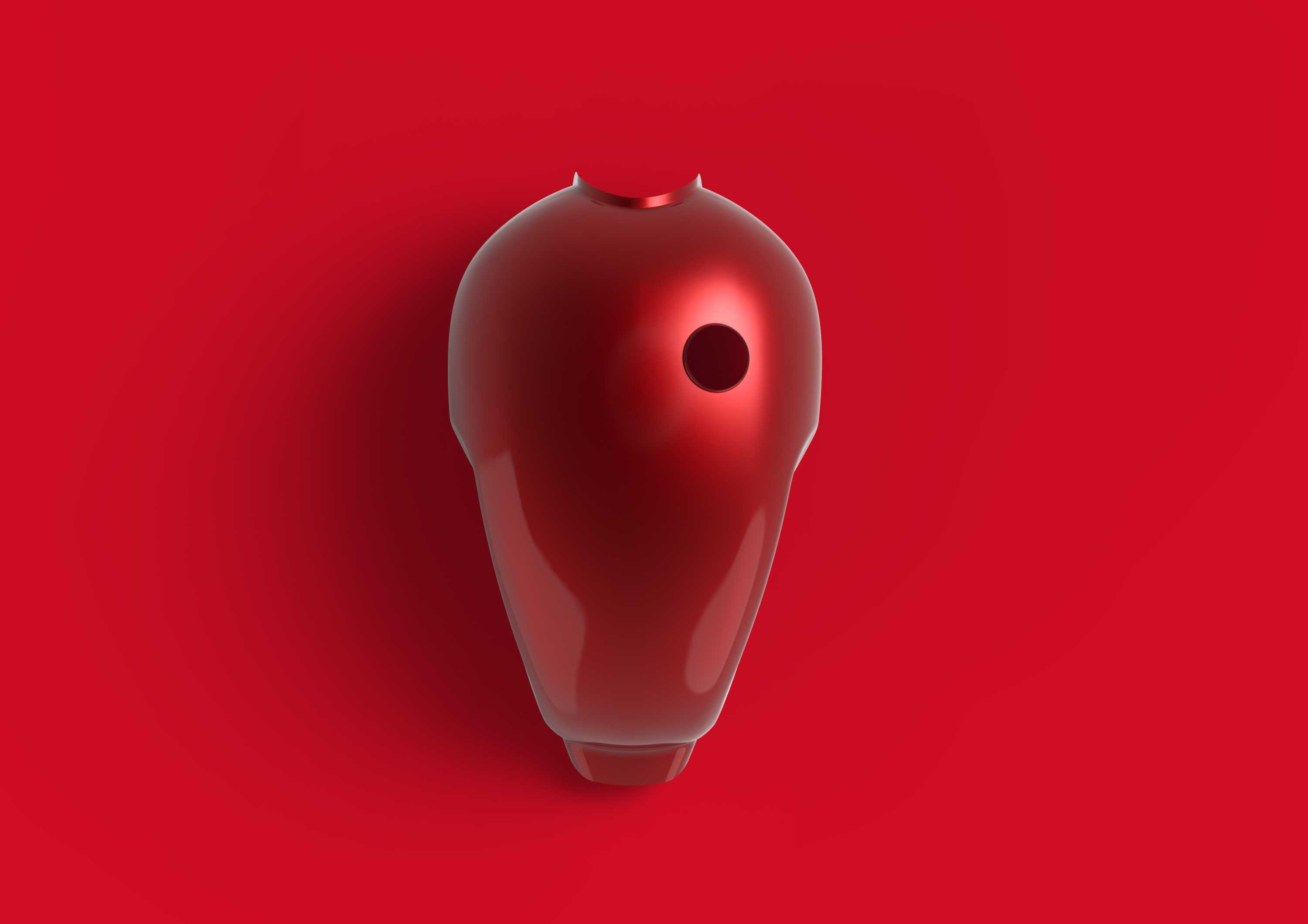

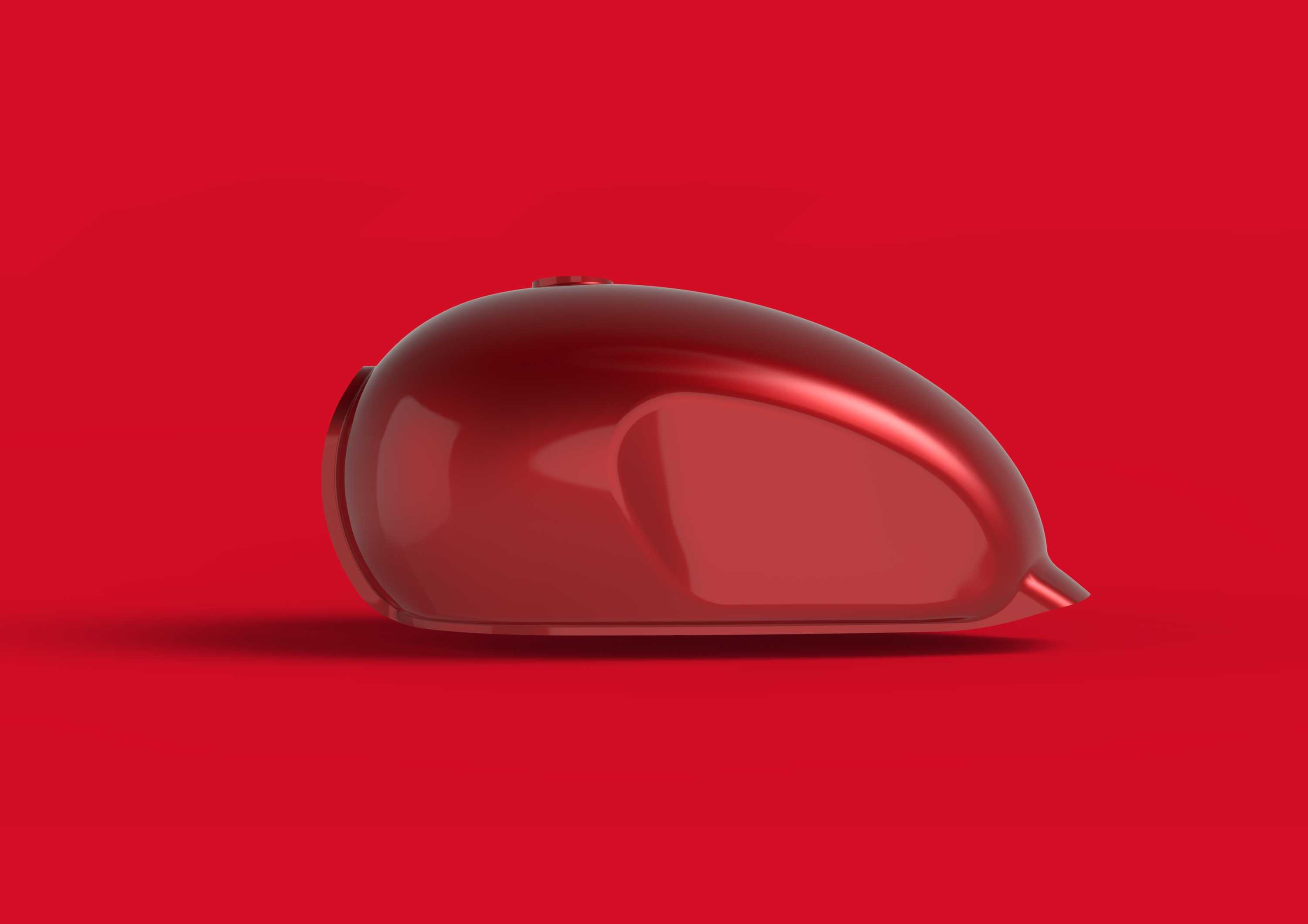

　　在两轮机车的结构设计体系中，燃油箱绝非单纯的储油容器，它是衔接车架主梁、转向限位区域与驾乘人员腿部夹持空间的核心结构件，同时也是决定整车复古风格视觉辨识度的关键外观部件，本次呈现的曲面结构，正是针对经典复古巡航车型开发的燃油箱三维数模。从实际装车的应用场景来看，这类大弧度流线型油箱主要适配大排量复古巡航车型，日常使用场景覆盖城市通勤、长途摩旅以及复古机车文化展陈改装等多个领域，其曲面弧度的设计不仅要满足视觉上的复古质感，更要匹配实际骑行过程中的人机工程需求。做这类曲面结构设计时，首先要卡准的是与车架的安装边界，油箱底部的贴合弧度必须完全匹配车架主梁的上沿曲面，预留出足够的线束、油门拉线以及制动管路的穿行空间，

　　同时安装固定点的位置要与车架上的预装焊接支架完全对齐，避免装车时出现干涉问题。油箱的整体外形尺寸需要结合整车轴距来确定，长度方向要避开转向把的最大转角干涉区域，保证方向把打满角度时不会与油箱前端发生磕碰，宽度方向则要贴合大部分成年男性的腿部夹持曲线，骑行时双腿可以自然贴合油箱侧面，既能够在长途骑行时缓解腿部疲劳，也能在车辆倾斜过弯时通过腿部夹持传递更清晰的车身姿态反馈。从功能特性层面来说，这类金属质感的油箱壳体采用薄壁曲面结构，内部需要设置防浪板的安装位，避免车辆加减速或者倾斜过弯时燃油剧烈晃动影响车身重心稳定性，油箱顶部的加油口位置要兼顾日常加油的操作便利性，同时预留油位传感器的安装孔位，底部则要设置出油口、溢流口的对接结构，

　　所有孔位的位置精度都要控制在合理公差范围内，避免后续装配时出现密封不严的渗漏问题。设计思路上，这类复古油箱的曲面构建不能只追求视觉上的顺滑，要兼顾冲压成型的工艺可行性，曲面的曲率变化要均匀过渡，避免出现过小的圆角或者急剧的曲面转折，否则在钣金冲压工序中容易出现板材拉裂或者起皱的问题，外表面的高光曲面要做连续的曲率检查，保证喷漆之后的光影反射效果流畅自然，不会出现凹凸不平的视觉缺陷。油箱前后端的衔接结构也要做对应的适配设计，前端要与方向柱的装饰罩自然衔接，后端则要与座椅的前端轮廓平滑过渡，保证整车侧面的视觉线条连贯统一，不会出现突兀的断差。在实际建模过程中，这类大跨度的自由曲面需要先搭建基础的控制线架，确定油箱的最高点、

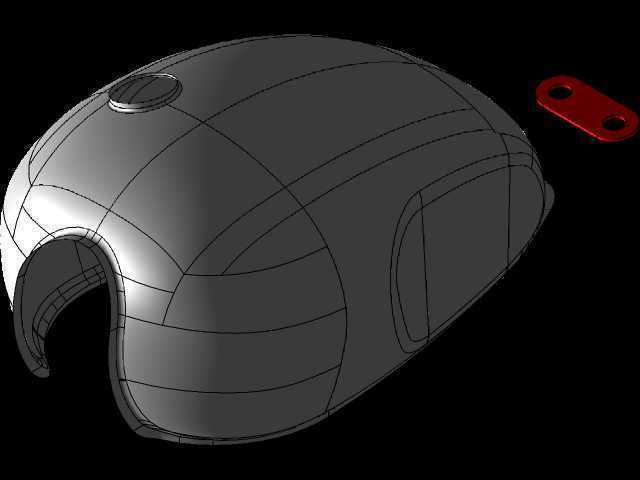

　　最宽点以及前后端点的位置基准，再通过放样、边界混合等曲面构建方式逐步细化曲面形态，过程中需要不断做曲面的曲率分析和拔模检查，保证后续模具开发的可行性，同时还要模拟装配状态下与周边部件的间隙，预留出足够的装配公差和部件震动位移空间，避免车辆行驶过程中因为发动机震动导致部件之间发生摩擦异响。对于改装市场的应用来说，这类油箱的三维数模还可以作为定制化改装的基础，从业者可以在这个基础曲面之上调整宽度、长度或者表面装饰造型，适配不同品牌、不同排量的复古车型改装需求，不需要从零开始搭建基础曲面，能够大幅缩短定制改装的开发周期。
