KTM690SM越野摩托车副架结构三维数模

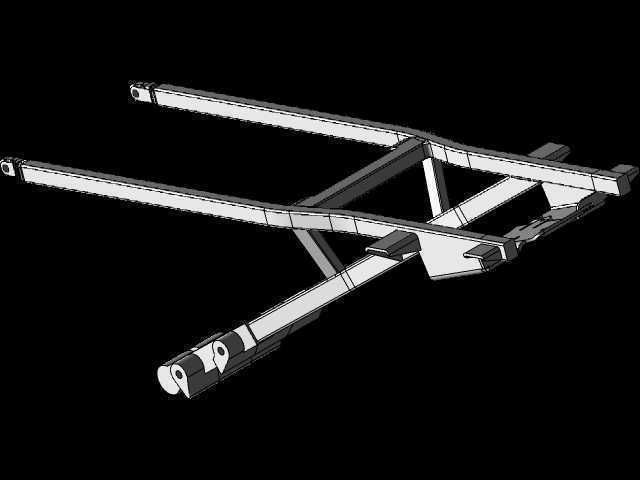

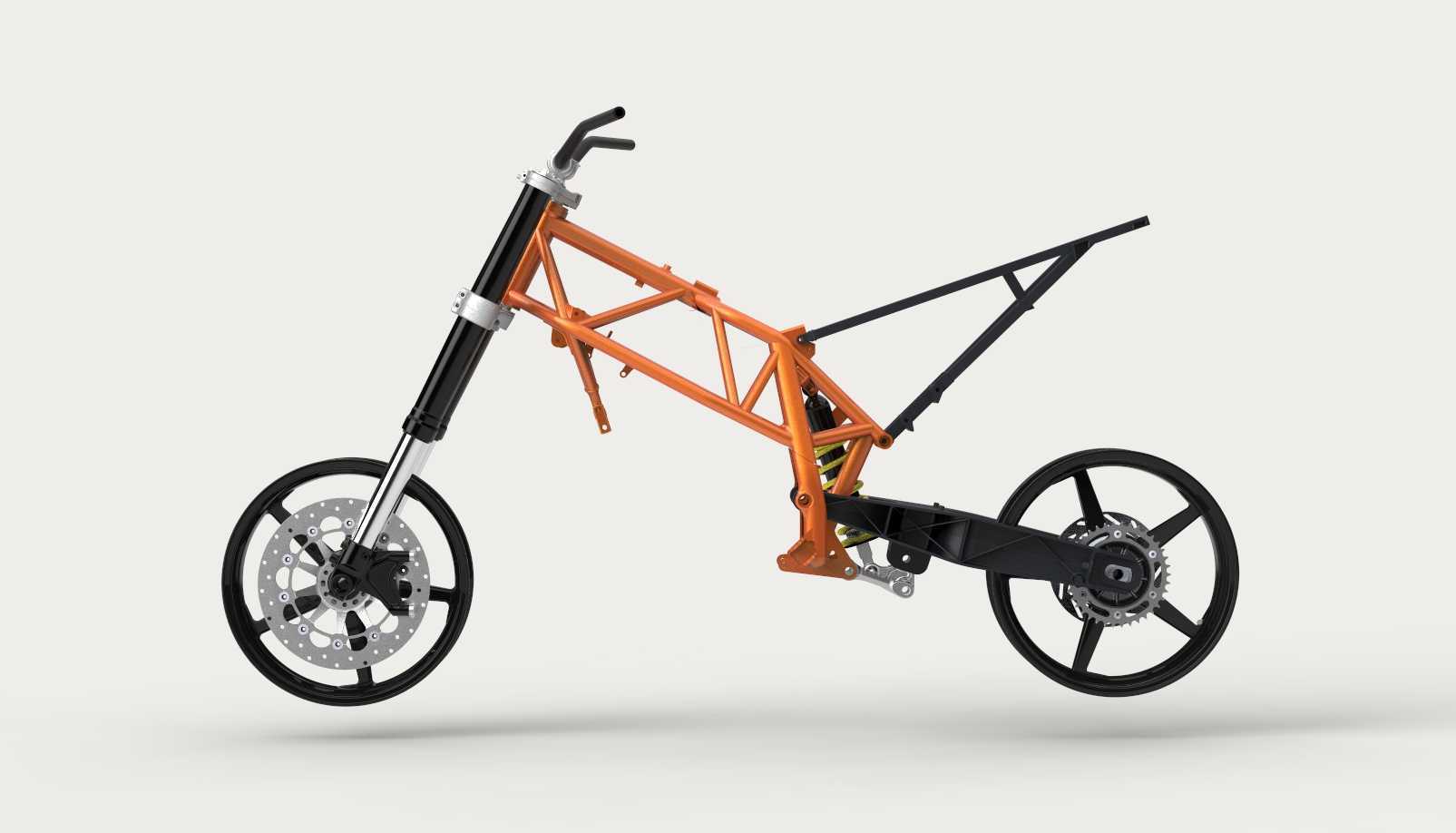

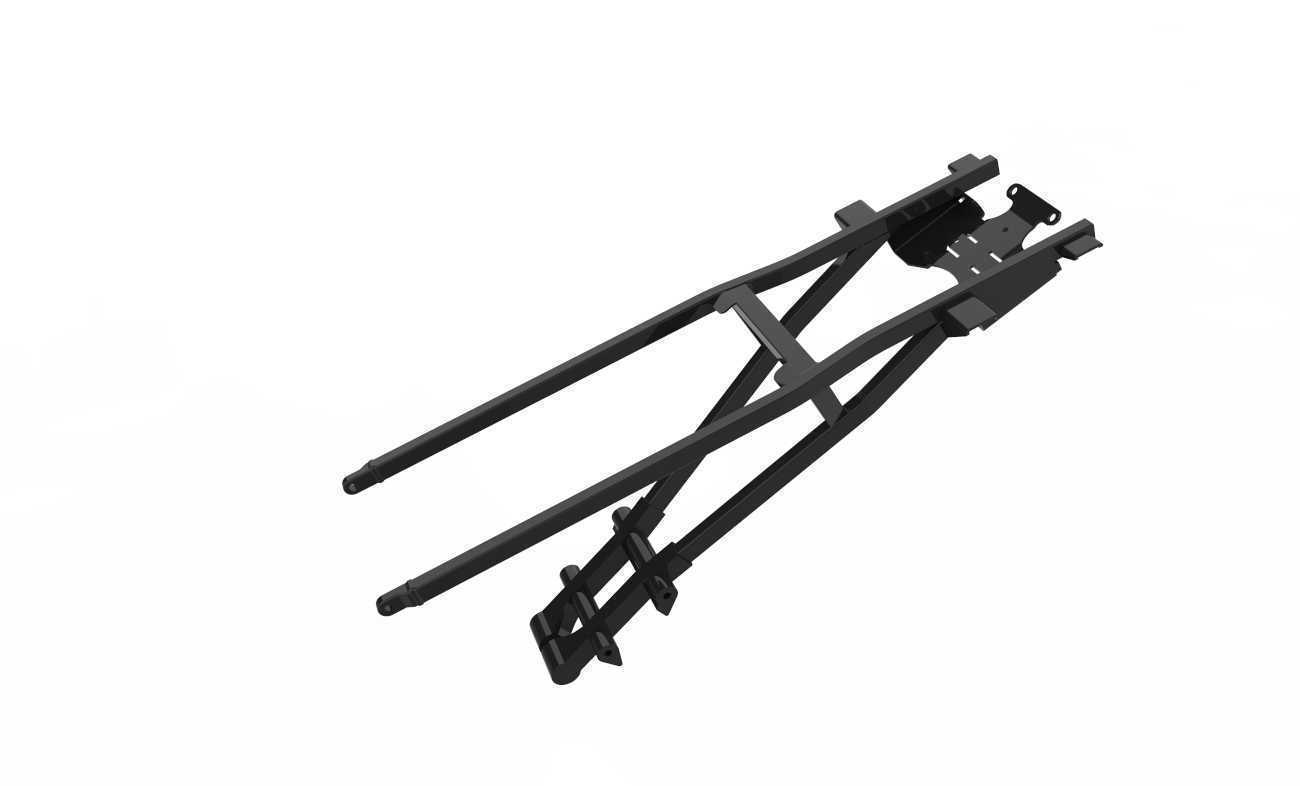

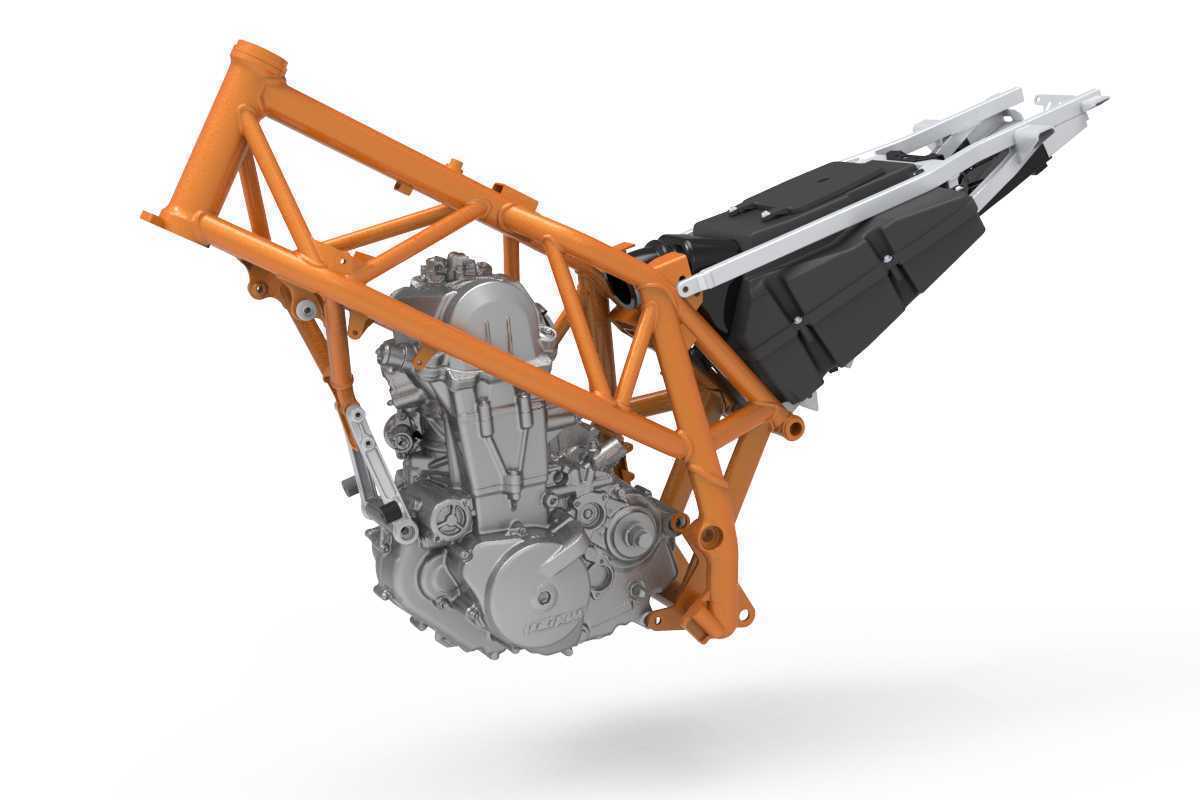

　　这套数模完整还原了大排量单缸运动滑胎摩托的副架与整车搭载结构，在两轮机车改装、定制化车架开发领域有很高的参考价值，尤其适配街道滑胎玩法、非铺装路面穿越场景下的车架改装需求。实际使用中，这类副架作为主车架的延伸承载结构，需要承接后座乘员重量、尾部整流罩固定、后挡泥板安装、副油箱或边包挂载等多重载荷，设计时需要兼顾刚性与轻量化的平衡，避免越野颠簸工况下出现焊缝开裂、安装点形变的问题。从结构设计思路来看，这套副架采用了空间管阵式布局，和主车架的橙色钢管桁架结构形成连贯的受力传递路径，管材弯折角度经过反复校核，每一处连接节点都对应主车架的预留安装位，不需要额外打孔破坏主车架原有应力结构，安装时可以直接通过螺栓组完成对接，

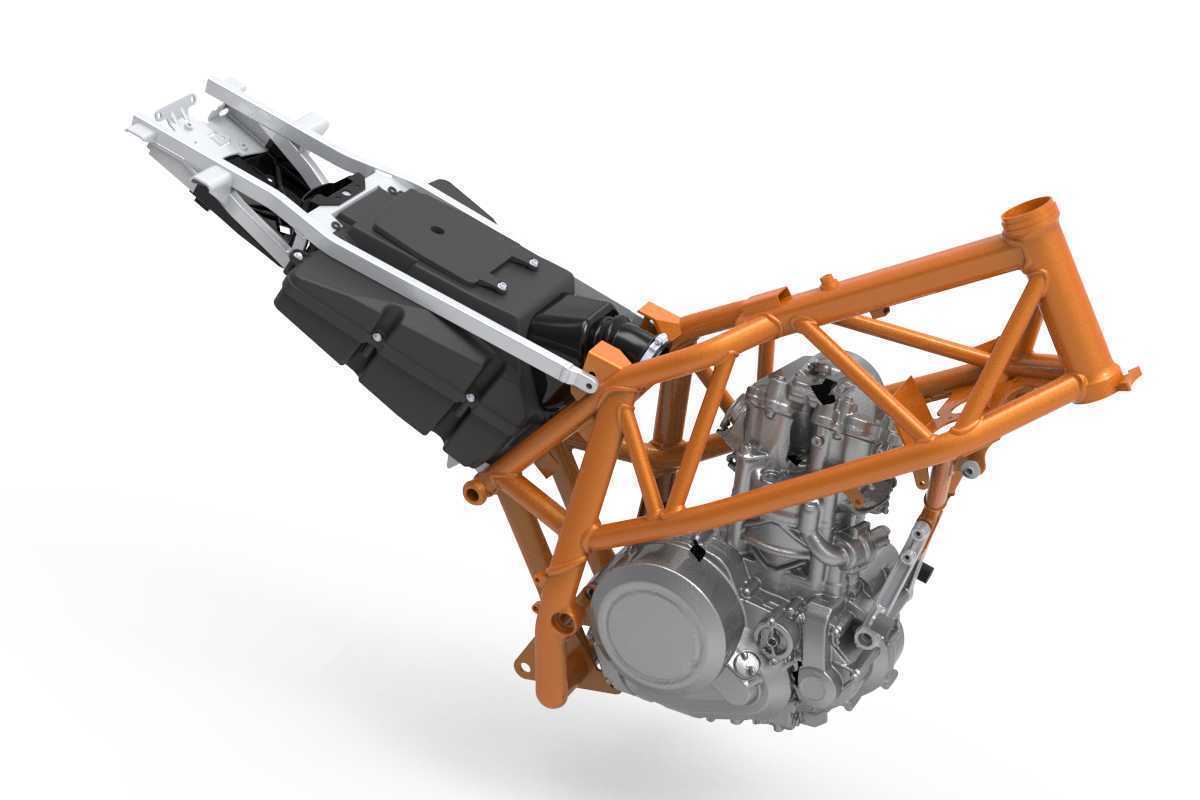

　　装配公差控制在合理范围内，不会出现安装错位、孔位不对中的问题。从安装边界来看，副架前端的四个连接点分别对应主车架尾部的发动机吊耳后方、后减震上安装点两侧的预留凸台，安装后不会干涉后减震的压缩行程，也不会和后摇臂的上下摆动轨迹产生冲突，副架尾部的安装孔位预留了后尾灯、牌照架、后转向灯的固定点位，横向宽度控制在180mm以内，既满足尾部灯具的安装空间需求，也不会超出后轮的挡泥覆盖范围，避免骑行中泥水甩到尾部构件上。功能特性上，这套管阵式副架相比原厂冲压焊接副架减重约12%，同时通过管材的交叉排布提升了抗扭刚性，在大油门起步、重刹制动、弯道侧倾的工况下，尾部不会出现多余的形变晃动，给骑行者更稳定的尾部反馈；副架中部预留了电瓶、

　　ECU等电器元件的安装空间，走线槽沿着管材内侧布置，避免线路外露被高温排气烫损，也能减少越野场景下树枝、碎石对线路的剐蹭。在实际改装场景中，这套结构可以直接作为定制单座赛车的副架基础，拆除后座结构后可以进一步减重，尾部可以直接适配短尾牌照架，满足赛道骑行的轻量化需求；如果是长途穿越使用，也可以在副架两侧加装边包支架，挂载点的受力经过分散处理，不会因为单侧负重过大导致副架变形。建模过程中，每一处管材的弯折半径、焊缝预留位置、安装凸台的厚度都按照实车测绘数据还原，管与管的相贯线处理贴合实际焊接工艺要求，不会出现建模时的干涉问题，结构工程师可以直接在这个数模基础上调整管材壁厚、更改安装点位，适配不同排量的单缸发动机车架改装需求，

　　也可以作为管阵式车架设计的教学案例，帮助初学者理解两轮摩托车架的受力传递逻辑、安装边界的校核方法。需要注意的是，副架与主车架连接的螺栓需要采用8.8级以上高强度螺栓，安装时按照对角顺序拧紧，避免应力集中导致连接点断裂；副架表面处理需要采用喷塑或电泳工艺，提升户外骑行的抗腐蚀能力，钢管壁厚选择2mm以上的冷拔无缝钢管，兼顾强度与轻量化需求，不要为了极致减重过度削减壁厚，否则在颠簸路面大冲击工况下容易出现管材弯折的风险。
