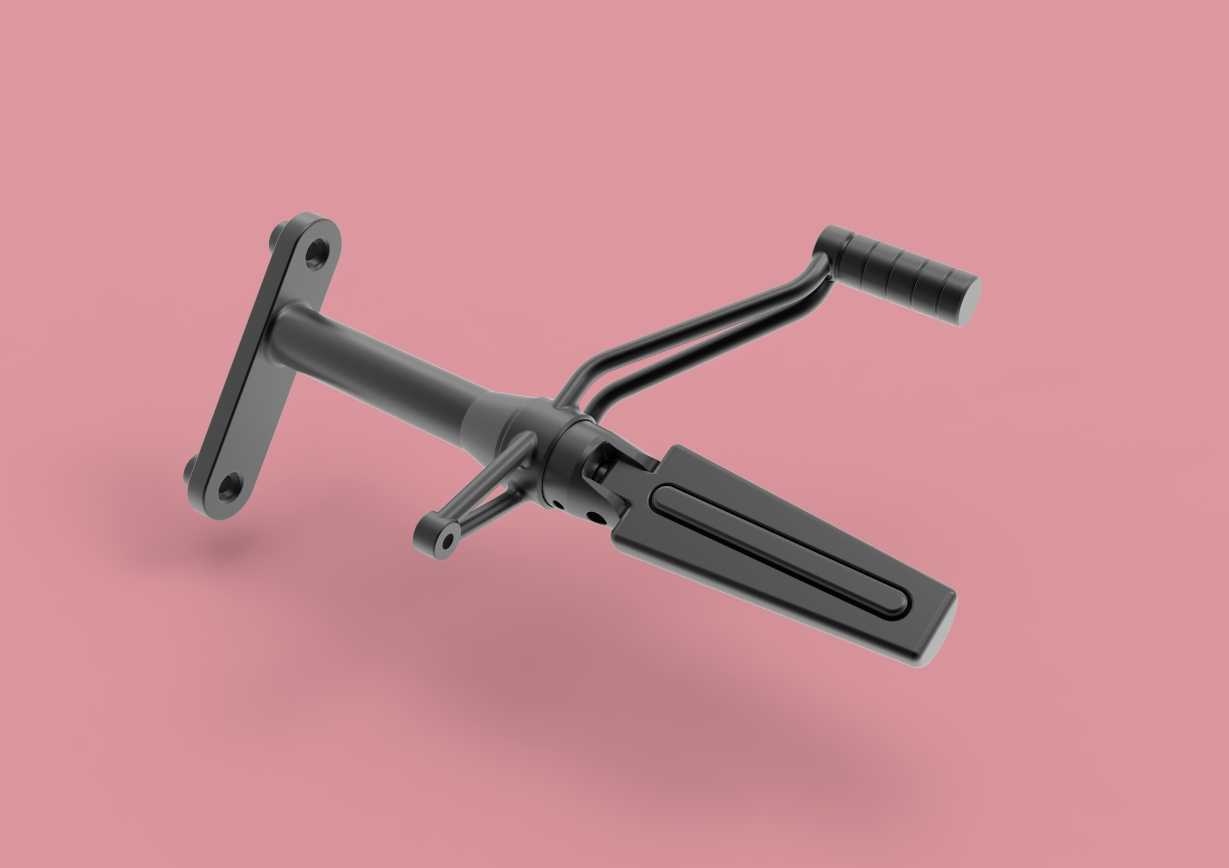

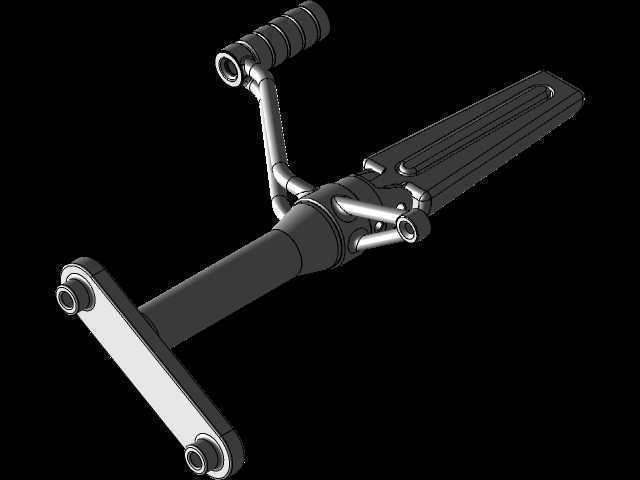

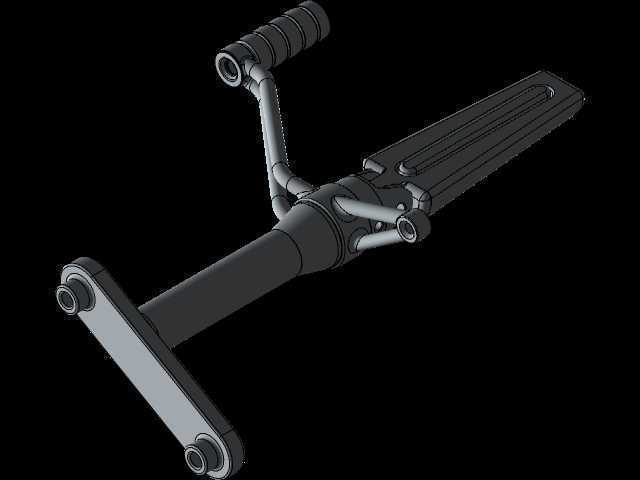

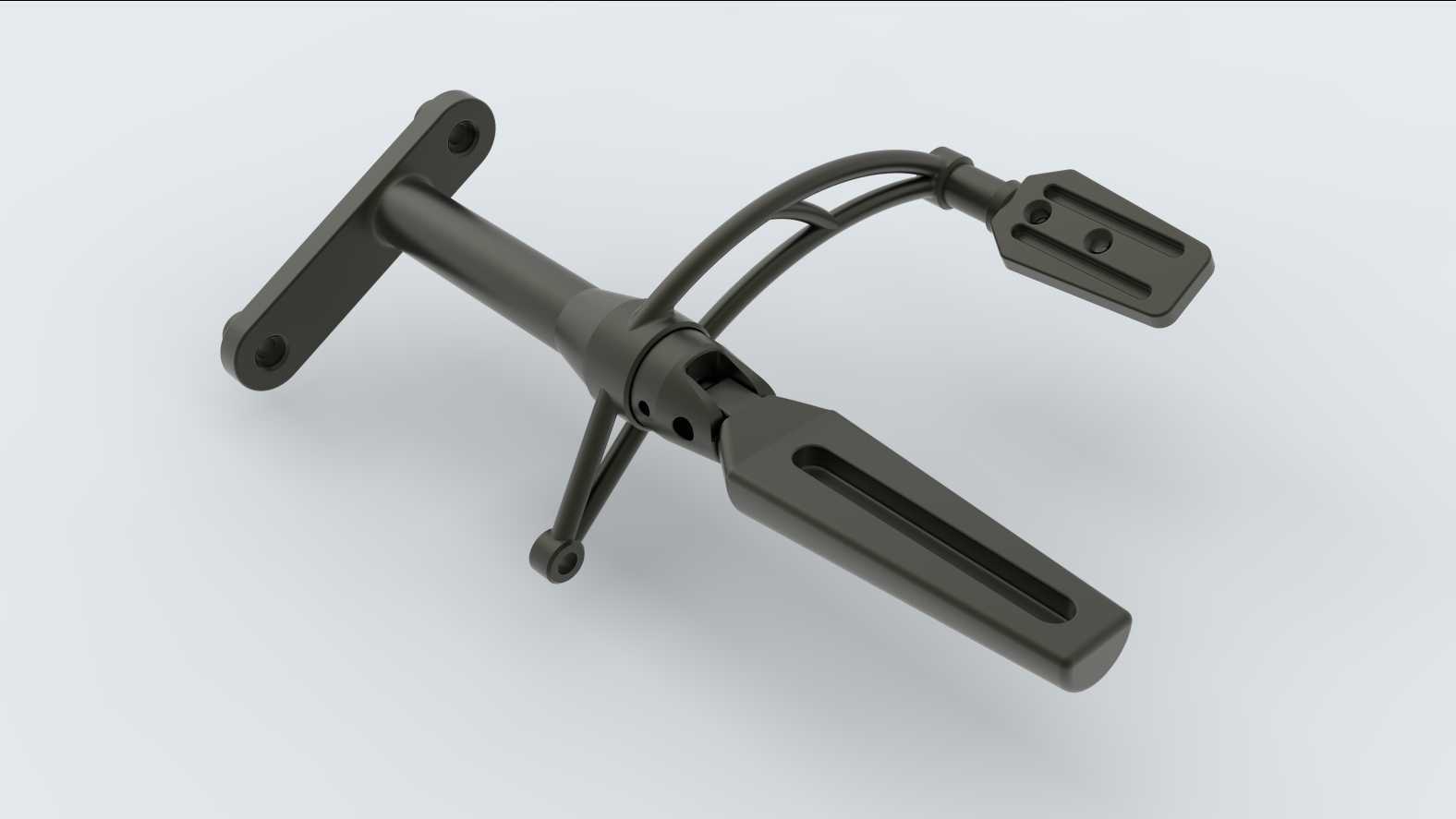

哈雷Sportster摩托车换挡操纵机构

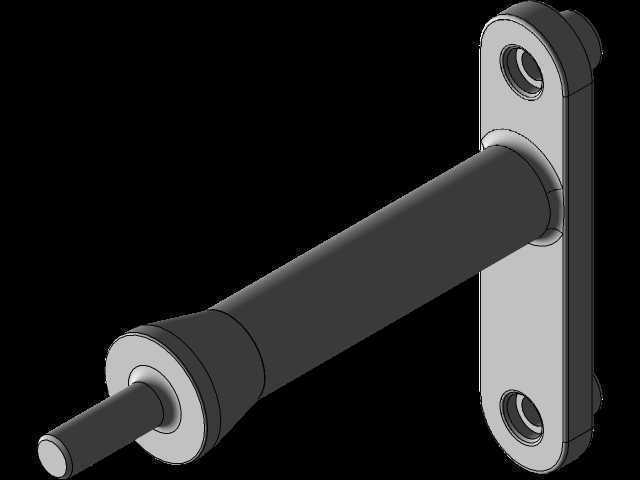

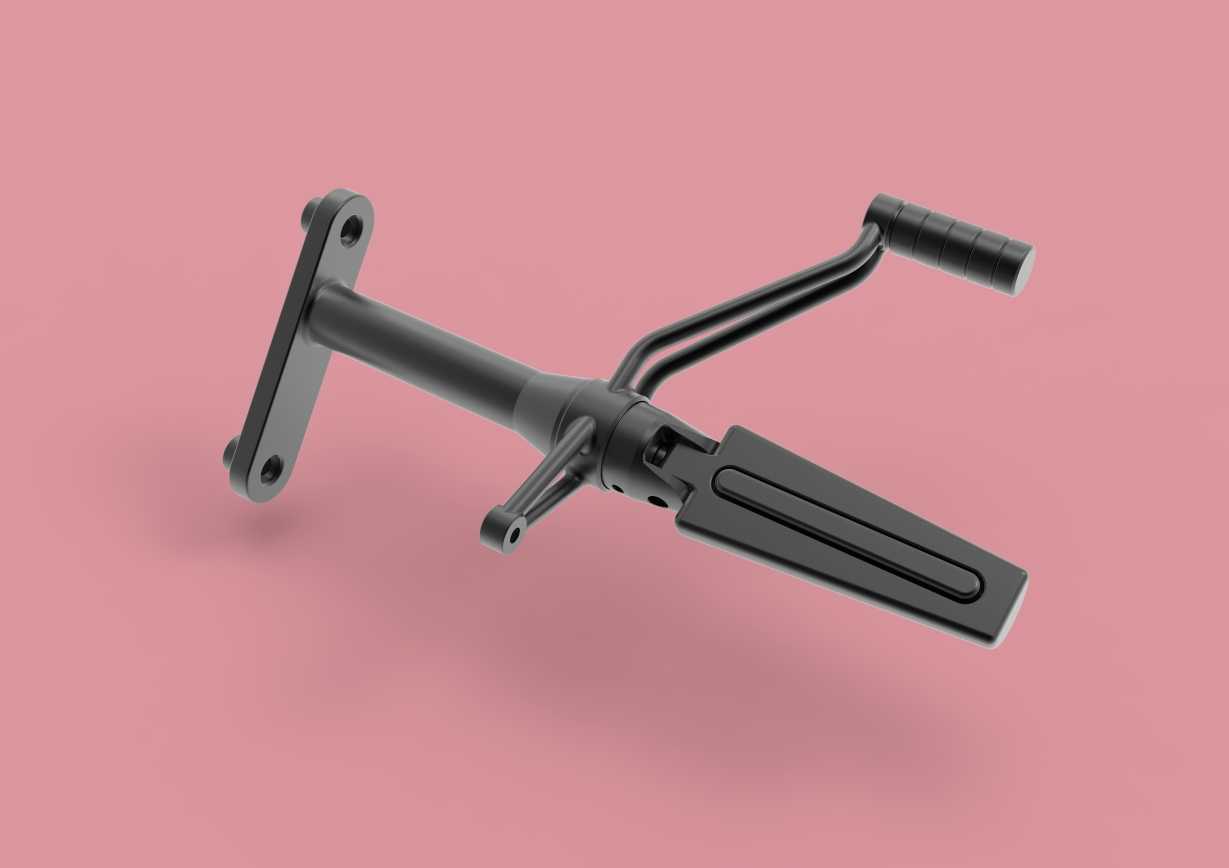

　　这套换挡操纵构件主要适配大排量巡航类摩托车的驾乘操控场景，安装位置位于摩托车左侧脚踏区域，是骑士在骑行过程中完成挡位切换的直接交互部件，直接关联骑行过程中的动力输出匹配与操控流畅度，在整车操控系统里属于高频接触的核心操纵件。从实际使用场景来看，骑士在骑行过程中通过脚部踩踏构件的脚踏端，配合手部离合操作完成挡位的升降切换，构件的杠杆比设计直接决定踩踏行程与换挡力度的反馈，过长的行程会导致换挡动作拖沓，过短的行程又容易出现误触跳挡的问题，设计过程中需要结合整车的挡位拉线行程、换挡轴转动角度做匹配计算，确保每一次踩踏都能精准完成挡位的啮合与脱开。构件的安装端采用法兰式固定结构，两个安装孔位的中心距严格匹配摩托车车架上的预装支架尺寸，

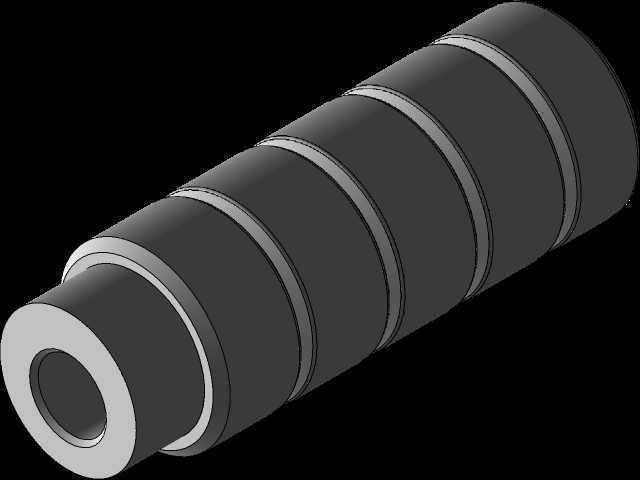

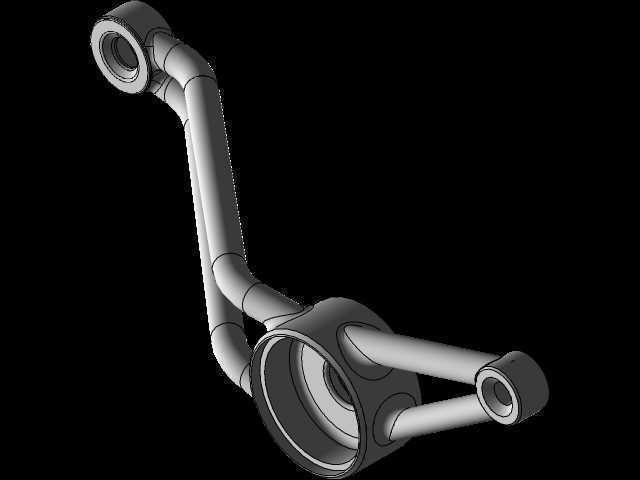

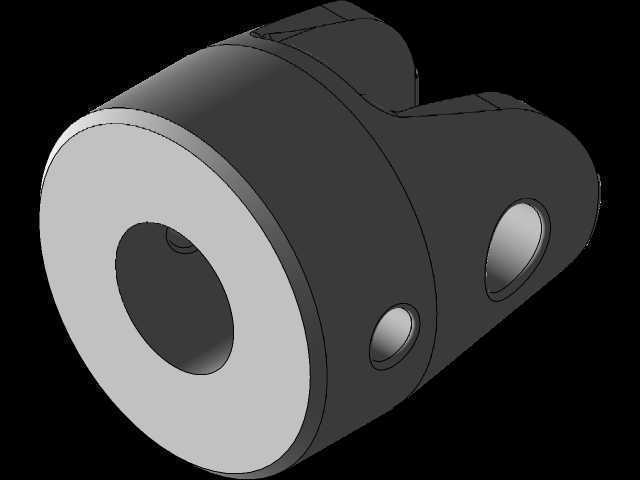

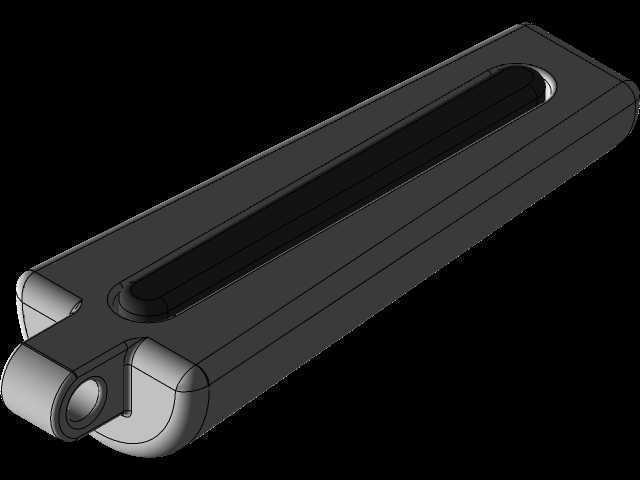

　　安装面做了铣平处理，确保固定后不会出现长期使用后的松动偏移，安装时需要保证操纵臂的转动轴线与整车换挡轴的轴线保持同轴，避免出现转动卡滞、拉线受力不均的问题。从功能结构来看，构件集成了脚踏受力端、杠杆传动臂、换挡轴连接位、辅助复位结构几个核心部分，脚踏端表面做了防滑纹理设计，即使在雨天鞋底沾水的情况下也能保证踩踏时不会打滑，杠杆臂的弯折角度经过多次实车调校，既保证足够的结构强度，又不会在转向或者压弯过程中与车身其他部件发生运动干涉。设计过程中首先要确定的是踩踏力的合理区间，结合普通骑士的脚部施力习惯，正常踩踏力度控制在15-25N之间最为合适，力度过大会导致换挡操作生硬，力度过小又容易出现挡位挂接不到位打齿的问题，

　　杠杆比的计算需要结合换挡轴所需的转动力矩反向推导，同时还要预留15%左右的力矩余量，避免长期使用后构件出现磨损导致换挡力度变重。构件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，避免骑行过程中倒车或者脚部移位时造成磕碰划伤，表面处理采用哑光黑色喷塑工艺，既匹配巡航摩托车的复古硬派外观风格，又能具备不错的耐锈蚀、耐磨损性能，长期暴露在户外泥水、日晒环境下也不会轻易出现掉漆锈蚀的问题。从安装边界来看，构件安装后距离脚踏板的垂直高度、距离发动机侧盖的水平间隙都经过严格校核，在整个换挡行程的转动范围内，最小间隙保持在8mm以上，不会出现与周边排气、车架、线束的摩擦干涉，同时操纵杆的长度设计也兼顾了不同身高骑士的踩踏习惯，

　　脚部不需要大幅度移位就能轻松完成踩踏动作。构件的连接部位采用衬套配合结构，转动位置的衬套具备自润滑特性，长期使用不需要频繁加注润滑脂也能保持顺畅的转动手感，避免出现生锈卡滞导致换挡不畅的问题，整体结构没有多余的冗余设计，在保证结构强度满足长期高频踩踏受力的前提下，尽可能做了轻量化处理，不会给整车增加不必要的簧下重量。实际装车测试过程中，需要重点验证全行程转动的顺畅度、不同挡位下的踩踏反馈、长期颠簸路面行驶后的紧固可靠性，还要模拟极端情况下的大力踩踏、误碰等工况，确保构件不会出现变形、断裂、脱落等失效问题，毕竟骑行过程中换挡机构一旦失效，会直接影响骑行安全，所有的结构强度校核都按照两倍以上的实际使用载荷做安全余量设计。
