哈雷883摩托车脚踏操控组件结构设计

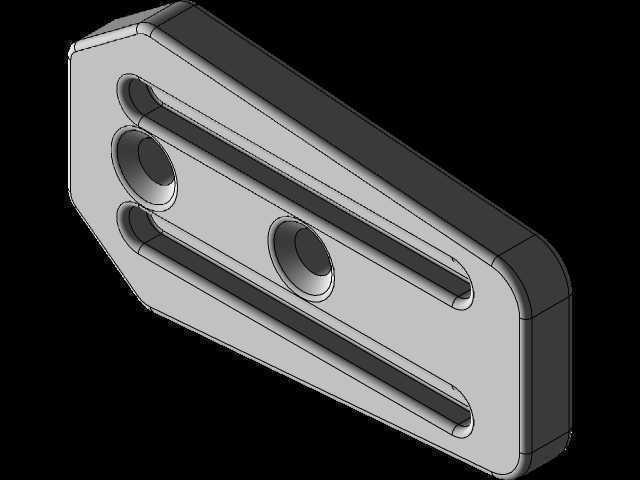

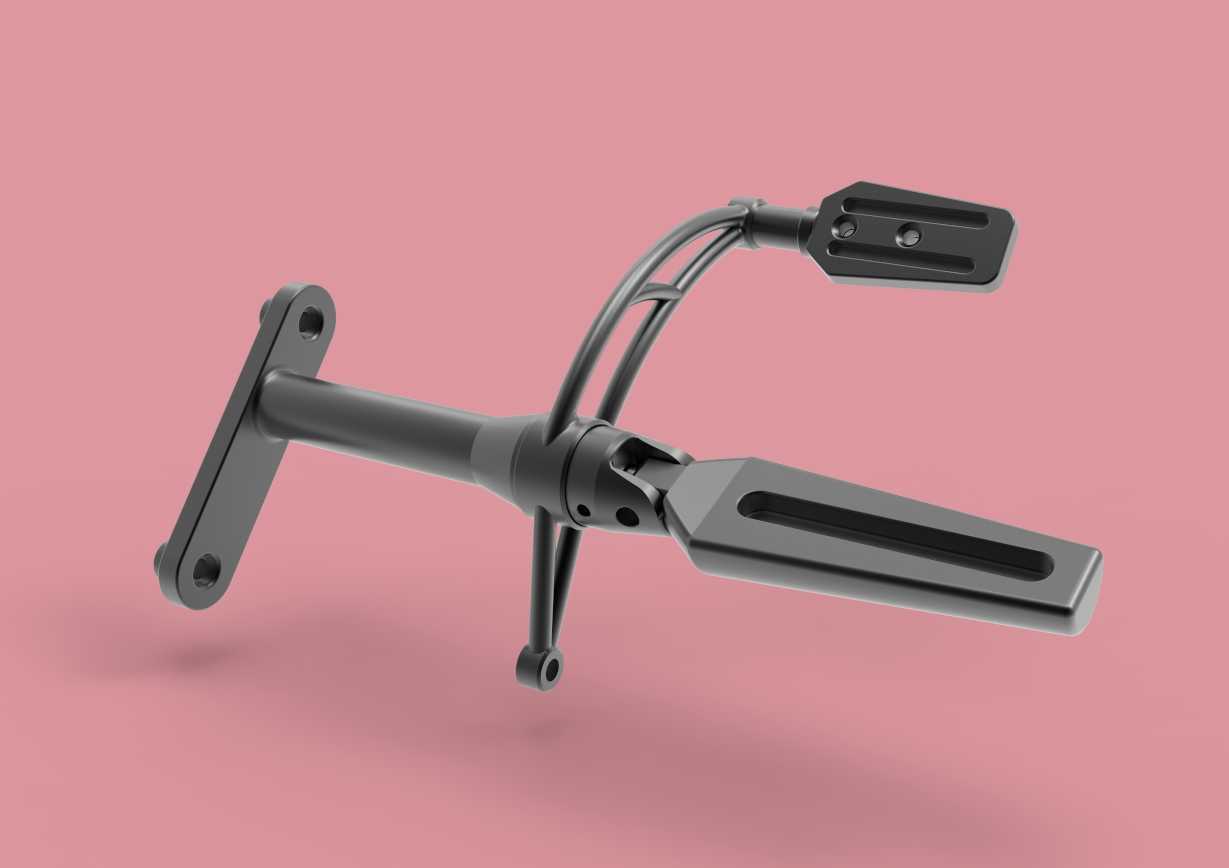

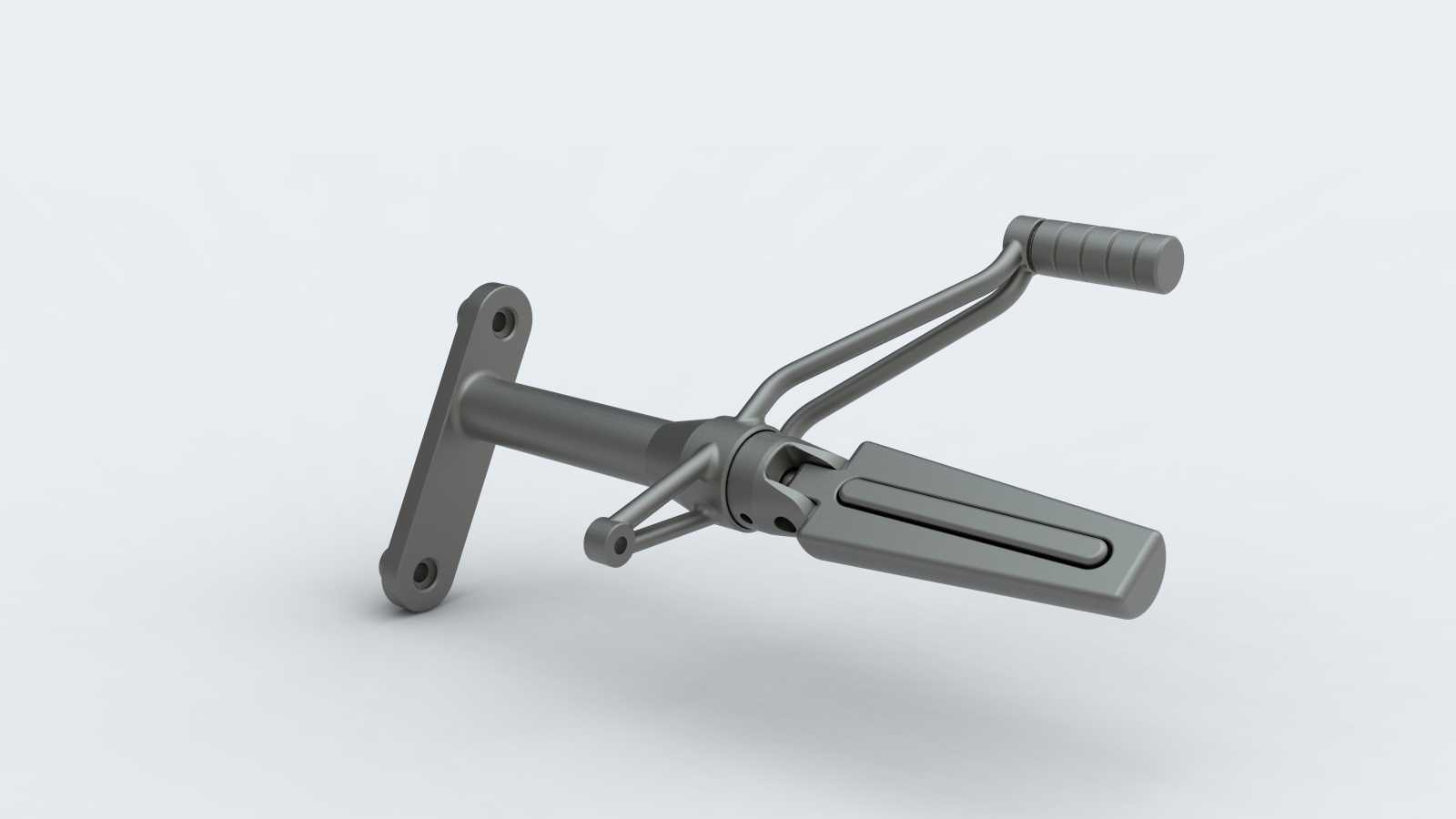

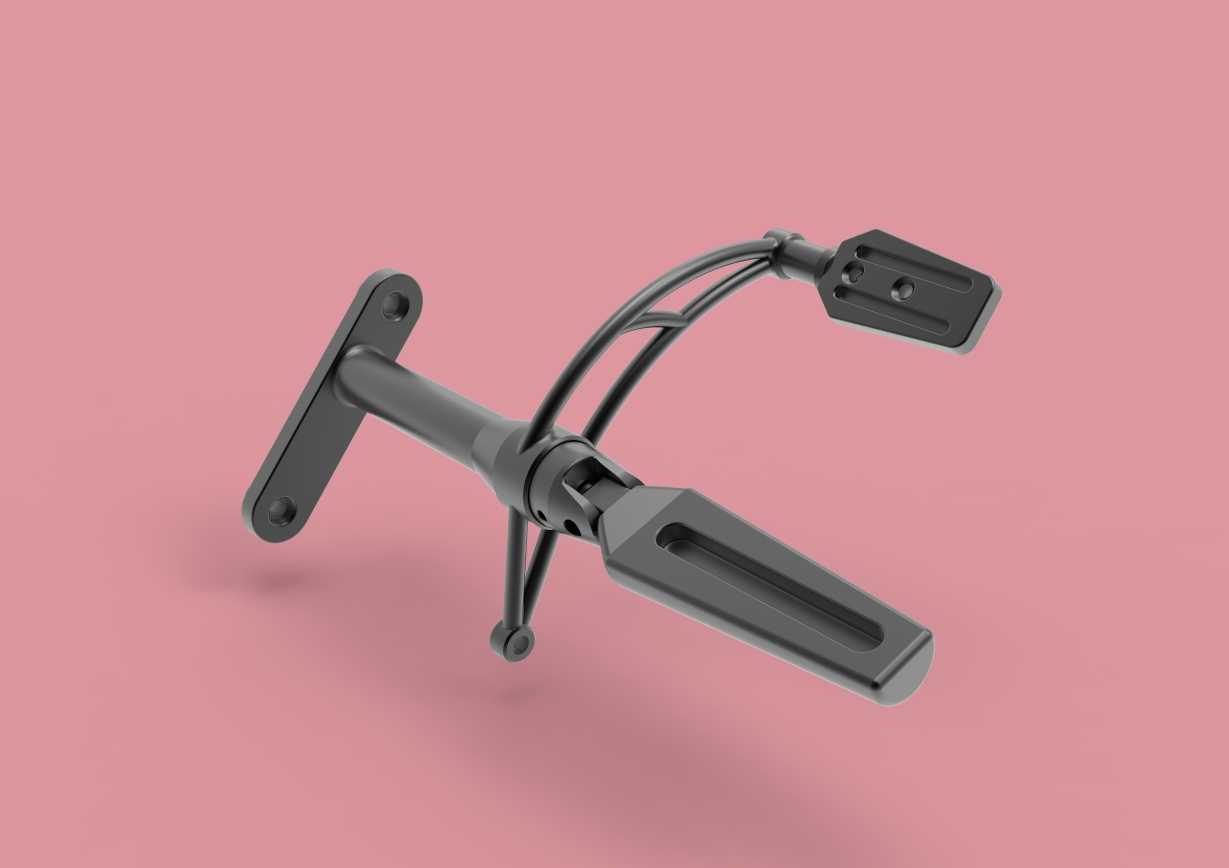

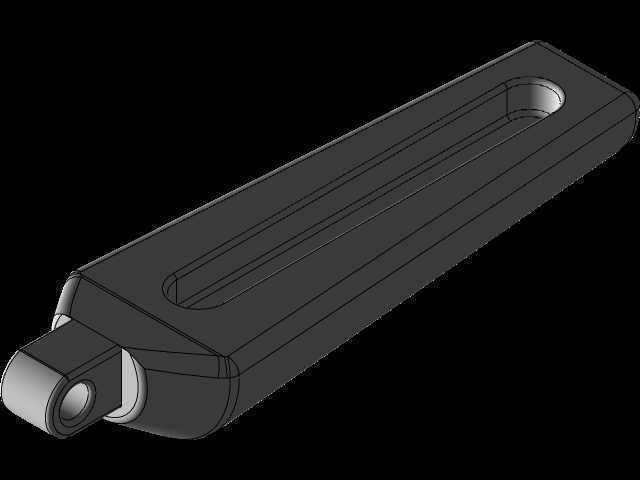

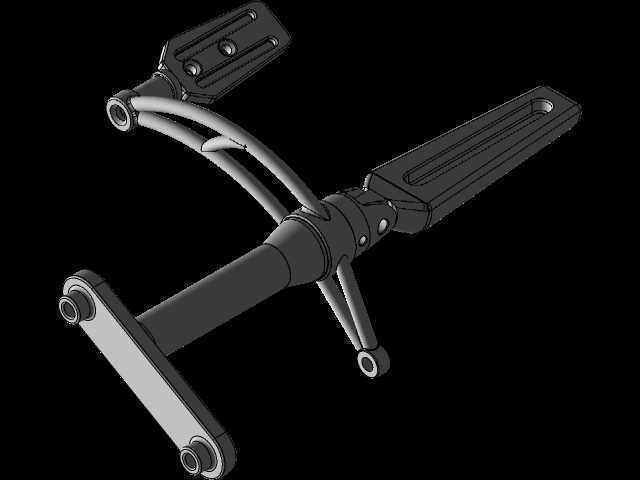

　　这套脚踏操控组件是适配哈雷883巡航车型的骑行操控核心部件，日常骑行场景中，骑士的脚部施力会直接通过该组件传递到车辆的换挡、制动执行机构，同时承担长时间骑行时的脚部支撑功能，在巡航车长途出行、城市通勤、个性化改装等场景下都有极高的使用频率。从功能特性来看，组件集成了主脚踏支撑、后制动踏板、换挡连杆安装位三个核心功能区，主脚踏表面做了防滑凹槽纹理设计，即使在雨天鞋底沾水、或者沾附路面泥沙的情况下，也能保证脚部与脚踏面的摩擦力足够，避免骑行中脚滑引发操控风险；制动踏板的踩踏面做了加宽处理，踩踏行程内的力反馈线性，骑士不需要刻意调整脚部位置就能精准触发制动，适配巡航车放松的骑行姿态。设计过程中首先考虑的是安装边界的匹配性，

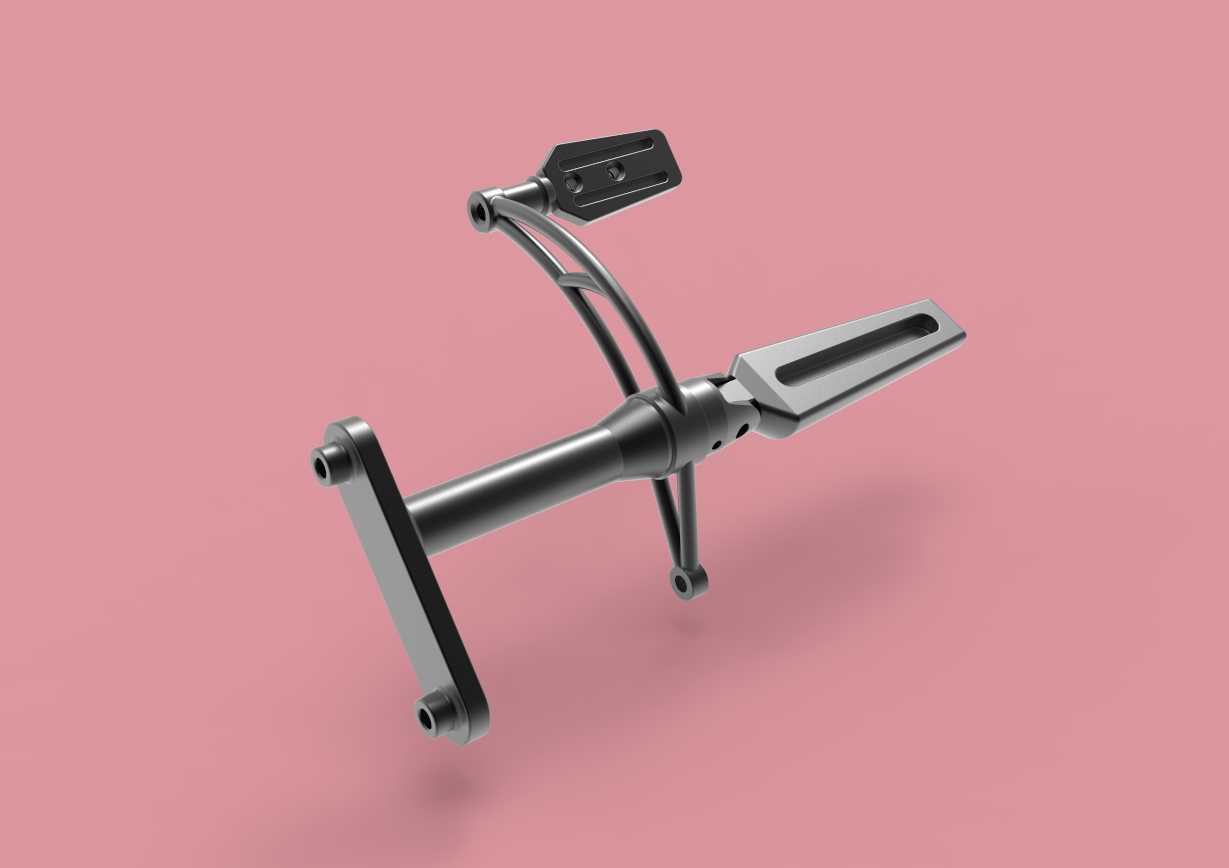

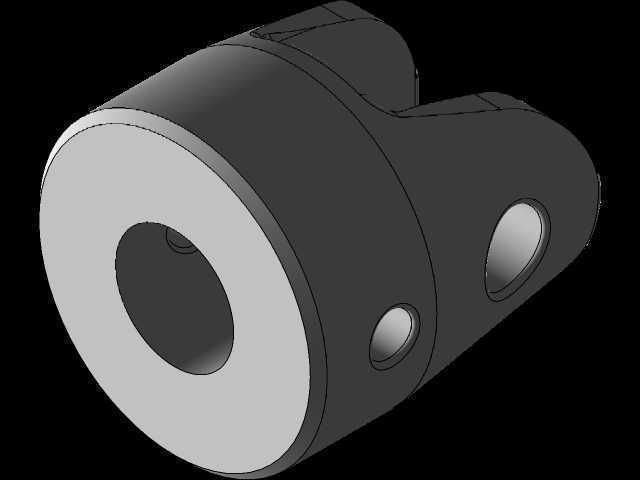

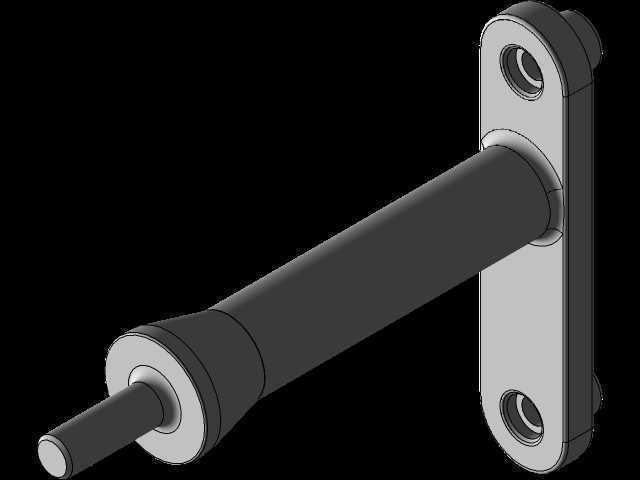

　　安装底座采用双孔法兰固定结构，孔位间距完全匹配哈雷883车架右侧的预装安装点，不需要对原车车架做打孔、焊接等破坏性改装，直接通过标准螺栓就能完成固定，组件整体向外延伸的距离控制在12厘米范围内，既保证了骑行时腿部有足够的舒展空间，又不会超出车把宽度太多，避免低速挪车、狭窄路段通行时脚踏刮蹭障碍物。结构设计上，主脚踏与安装底座之间采用铰接结构，内置复位扭簧，在车辆发生倾倒时脚踏可以向上折叠溃缩，避免刚性连接直接撞断脚踏甚至损伤车架连接点；连接制动踏板的拉杆采用可调长度设计，螺纹调节行程覆盖15毫米范围，可以根据不同骑士的脚长、骑行习惯调整制动踏板的初始高度，适配不同身高用户的操控需求。外形设计上整体采用哑光黑金属质感处理，

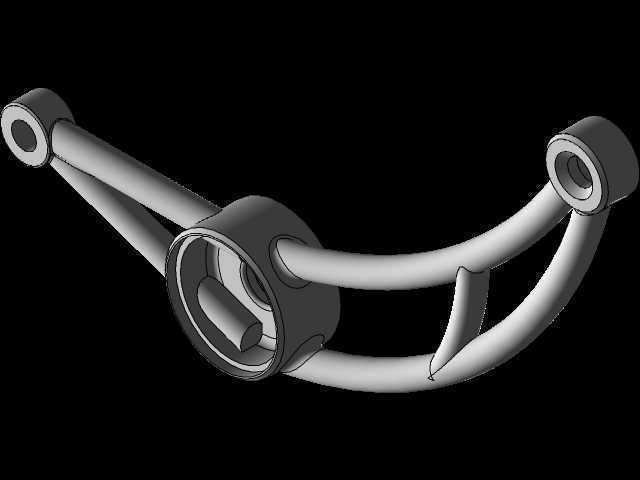

　　衔接处的走线做了隐藏式布局，刹车线管沿着组件的支撑臂内侧排布，用卡扣做固定，既避免线管外露影响整体外观，也能减少骑行过程中线管被风吹动产生的晃动，降低线管磨损老化的速度。从受力角度分析，主脚踏的承重设计上限达到150公斤，即使大体重骑士长时间将全身重量压在单侧脚踏上，支撑臂的形变率也控制在0.2%以内，不会出现永久变形；铰接位置的销轴采用耐磨钢材制作，表面做硬化处理，长期反复踩踏转动的磨损量极小，日常使用不需要频繁加注润滑脂也能保证转动顺畅，没有卡滞、异响的问题。组件的所有棱角位置都做了R3以上的圆角处理，避免骑士上下车时腿部、裤脚被尖锐棱角刮蹭，制动踏板的边缘也做了卷边处理，即使穿薄底鞋骑行，长时间踩踏也不会出现硌脚的问题。

　　在改装适配场景下，这套组件的安装接口兼容同系列巡航车型的通用安装位，不需要额外制作转接支架就能直接替换原厂脚踏组件，整体重量控制在0.8公斤以内，比原厂铸铁材质的脚踏组件轻近30%，不会给车辆增加额外的簧下重量，影响骑行操控灵活性。
