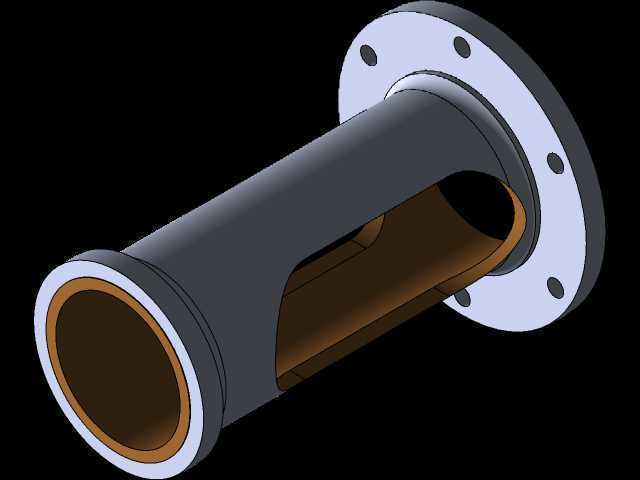

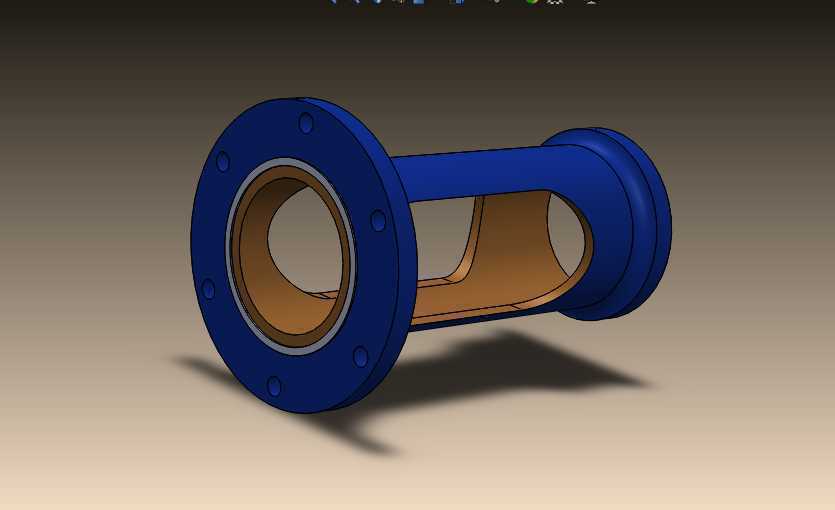

带法兰连接端的中空筒体机械构件

　　这类带法兰端的中空筒体构件，在流体输送管路系统、泵阀进出口连接段、设备腔体延伸段中应用十分广泛，日常做管路改造、设备配套设计时经常会碰到类似结构的选型与建模需求。从实际使用场景来看，它既可以作为两段不同口径管路的过渡连接段，也能作为设备内部介质流通的通道载体，部分工况下还能充当联轴器的防护外罩，包裹内部的传动部件同时预留观察与检修开口，避免传动件运转过程中卷入杂物，也能降低人员误触转动部件的安全风险。

　　设计这类构件的时候，首先要匹配安装边界的尺寸要求，一端的带孔法兰盘需要和对接设备的法兰孔位完全对应，螺栓孔的分度圆直径、孔的数量、单孔直径都要严格按照对接端的参数来定，法兰盘的厚度也要满足对应压力等级下的强度要求，避免螺栓锁紧后法兰出现形变导致密封失效。另一端的凸缘结构，是用来和快装接头或者带卡箍的管路对接的，凸缘的外径、倒角角度都要适配标准卡箍的尺寸，保证安装后卡箍能完全贴合凸缘斜面，锁紧后不会出现松脱漏液的问题。

　　筒体部分采用中空设计，内部的通径要满足介质流通的流量要求，计算通径的时候要结合介质的流速、工况压力来核算，不能为了省材料盲目缩小壁厚或者通径，不然会导致介质流阻过大，或者筒体在承压工况下出现鼓胀变形。筒体侧面开设的长圆形开口，是为了方便观察内部介质流动状态，或者在检修的时候不用拆卸整个构件就能探入工具调整内部零件，开口的边缘做了圆弧过渡处理，避免应力集中在开口边角处，长期受介质冲击或者振动载荷下出现裂纹。

　　建模过程中要特别注意几个配合面的公差设置，法兰的密封面要保证平面度要求，表面粗糙度也要控制在合理范围，如果是用于带密封垫的静密封场景，密封面不能有明显的刀痕或者凸起，不然锁紧后密封垫受压不均匀会出现渗漏。筒体和两端法兰、凸缘的连接位置要做圆角过渡，不要做成直角衔接，直角位置在焊接或者整体铸造成型的时候容易出现应力集中，受交变载荷的时候很容易从衔接位置开裂。

　　实际选型应用的时候，还要结合工况的介质属性选对应的材质，如果是输送普通清水、常温气体的场景，用普通碳钢做表面防锈处理就能满足要求；如果是输送腐蚀性化工介质，就要选用不锈钢或者衬塑材质，同时要核算材质在对应温度下的承压能力，避免高温下材质强度下降导致构件失效。安装的时候要注意法兰端的螺栓要对角均匀锁紧，不能单颗螺栓一次拧死，不然会导致法兰面倾斜，密封垫局部受压过大提前损坏，另一端的卡箍锁紧时也要保证凸缘和对接端的端面完全对中，不要出现偏斜，不然运转或者通介质的时候会出现异常振动，长期下来会导致连接位置疲劳损坏。

　　这类构件虽然结构看起来不复杂，但是在整个管路或者设备系统里起到的连接、导通、防护作用十分关键，设计的时候不能只看外形尺寸，还要结合实际工况的载荷、介质、安装空间做综合校核，比如安装空间比较局促的场景，要控制筒体的总长度，同时保证侧面的检修开口不会被周边其他零部件挡住，方便后期维护操作。如果是用于有振动的设备配套，还要在法兰连接位置增加防松垫片，避免设备长期振动导致螺栓松脱，引发介质泄漏或者部件脱落的故障。
