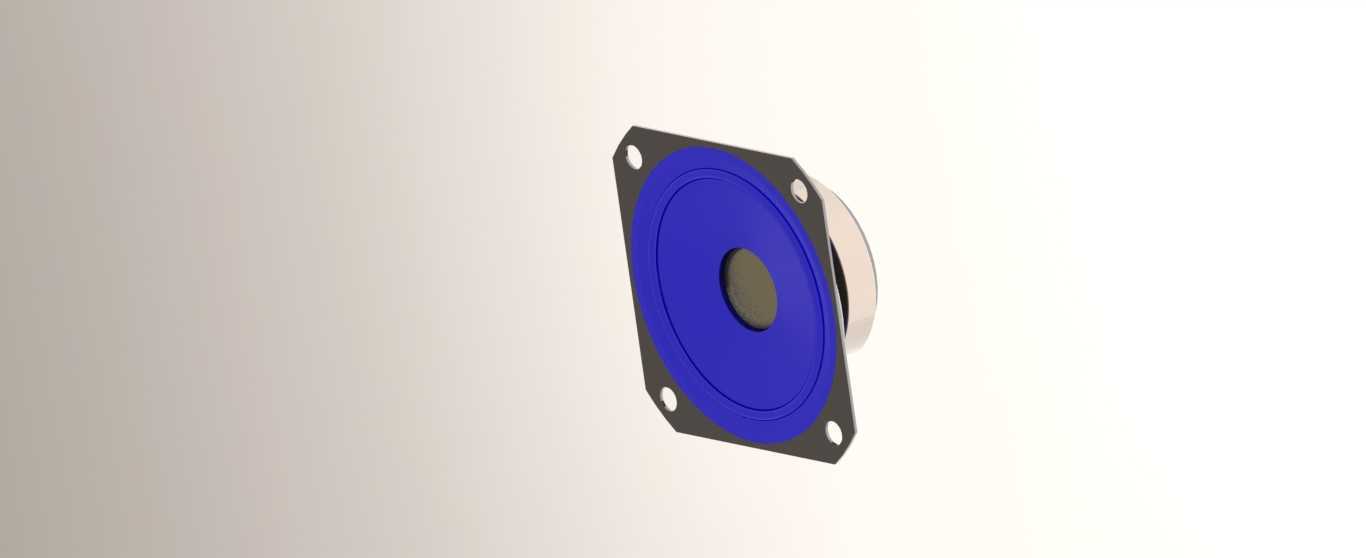

方形法兰安装式动圈式扬声器结构设计

　　这类方形法兰安装的动圈扬声器，是小型电声换能场景里应用极广的基础组件，从工业控制设备的声光提示终端、商用自助机具的语音播报模块，到民用消费电子的外放单元、车载辅助提示音模块，甚至部分小型安防设备的音频输出端，都能见到同结构产品的身影。不同于家用大尺寸音箱的全频扬声器，这类小尺寸带安装法兰的型号，核心诉求是在有限安装空间内实现稳定的音频输出，同时兼顾装配效率与长期使用的结构可靠性。

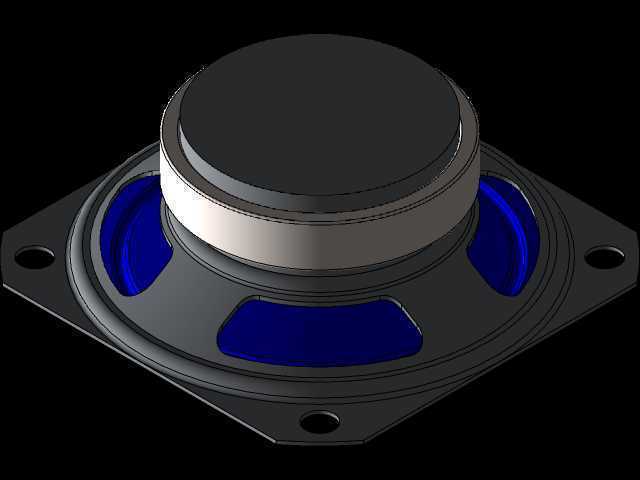

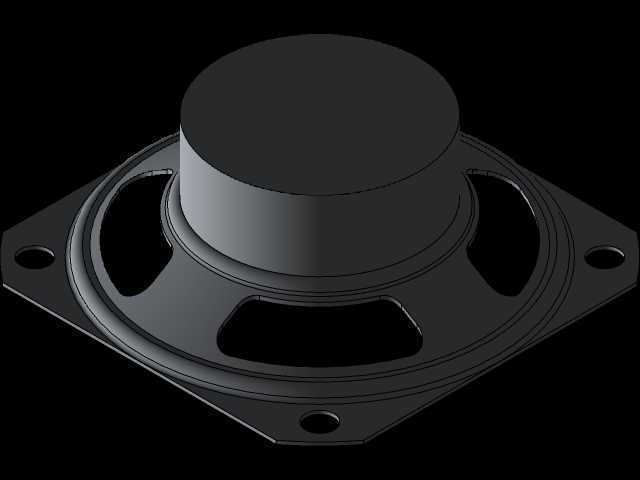

　　从实际功能特性来看，该结构采用动圈式换能原理，中心磁路部分提供恒定磁场，音圈在音频电流驱动下带动振膜做往复运动，推动周围空气产生声波，法兰盘上的四个对称安装孔，是为了适配设备面板的螺接固定需求，安装时不需要额外设计复杂的卡扣结构，直接通过四颗小规格螺丝就能将扬声器牢牢固定在设备壳体的预设安装位上，法兰盘与设备面板接触的一侧通常会预留薄型密封泡棉的安装间隙，既可以避免发声时的结构共振异音，也能阻挡外部粉尘从安装缝隙进入设备内部。振膜采用复合阻尼材质，中心设置的防尘帽可以阻挡外界杂物进入磁隙，避免音圈运动过程中出现卡滞、擦圈等故障，折环部分的顺性经过匹配调校，能够在额定功率范围内保证振膜往复运动的线性度，减少低频段的失真。

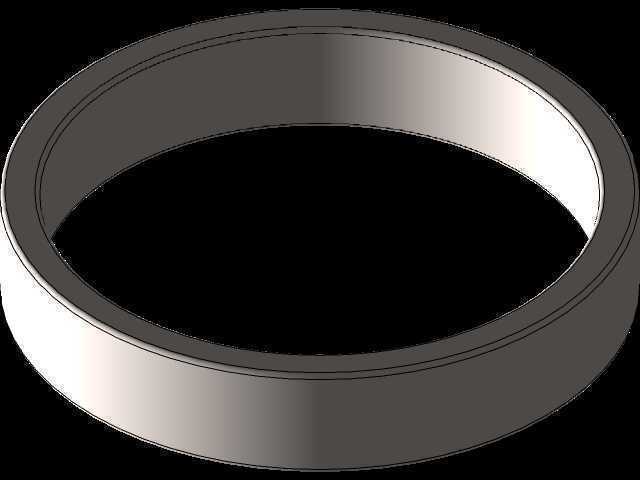

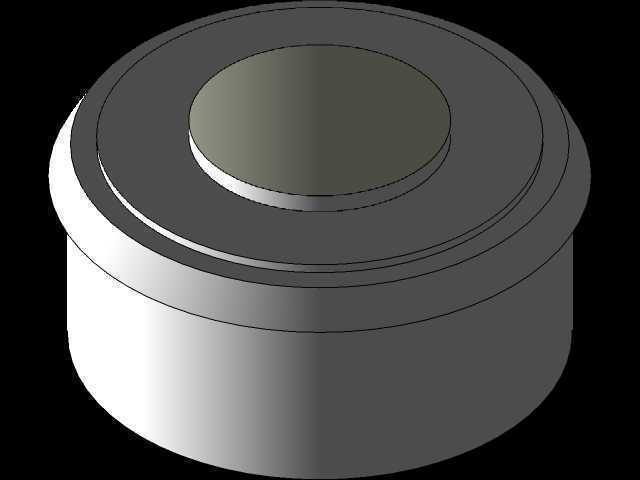

　　在设计思路上，这类扬声器的结构优先考虑安装兼容性与生产装配的便利性，方形法兰的外形轮廓相比圆形安装结构，在自动化装配线上的定位精度更容易控制，四个安装孔的位置度公差控制在±0.1mm范围内，能够适配不同厂商生产的同规格安装面板，不需要针对单一设备做定制化的孔位调整。磁路部分采用外磁式结构，在保证足够磁通量的前提下压缩整体厚度，适配薄型设备的内部空间需求，音圈的引线采用对称式出线设计，固定在振膜折环的补强位置，避免大振幅运动下引线出现疲劳断裂。接线端设置在法兰盘的侧方，采用焊片式接线结构，既可以手工焊接导线，也能适配自动化设备的波峰焊工序，提升批量生产的装配效率。

　　从安装边界与尺寸适配角度来说，这类扬声器的法兰对角线尺寸、安装孔中心距、本体突出面板的厚度都有明确的适配范围，设计选型时需要注意，扬声器背部的磁路部分需要预留足够的避让空间，不能与设备内部的电路板、结构筋位发生干涉，同时磁路部分与周边的磁性敏感元件比如霍尔传感器、磁存储模块要保持足够的距离，避免漏磁影响其他元件的正常工作。振膜前方的面板开孔区域需要做通透设计，不能有结构件遮挡振膜的发声区域，开孔率需要达到振膜有效辐射面积的70%以上，避免出现声短路、高频响应被过度衰减的问题。在实际设备装配过程中，固定螺丝的锁紧扭矩需要控制在合理范围，扭矩过大会导致法兰盘变形，甚至挤压磁路部分造成音圈偏心，扭矩过小则会出现固定松动，设备运行过程中产生共振异音。

　　这类结构的扬声器在实际选型应用中，还需要根据设备的使用场景匹配对应的防护等级，如果是在户外设备或者多粉尘、高湿度的场景下使用，需要在振膜外侧增加防水透声膜，在不影响声波传输的前提下阻挡水汽、粉尘进入扬声器内部，而在普通室内设备场景下，采用常规结构即可满足使用需求。不同于无安装法兰的粘胶式固定扬声器，这种法兰螺接结构的可维护性更好，设备售后维修时可以快速拆卸更换故障扬声器，不需要拆解整个设备的壳体结构，也不会因为粘胶残留导致安装位被破坏。在三维建模过程中，需要重点还原法兰盘的安装孔位、磁路部分的外形轮廓、振膜的有效辐射区域以及接线端的位置，确保模型导入设备整体装配后，能够准确检查安装干涉情况，验证装配工艺的合理性，为后续的结构开模、样机试装提供准确的三维数据支撑。
