G型螺旋夹紧工装C形夹结构设计

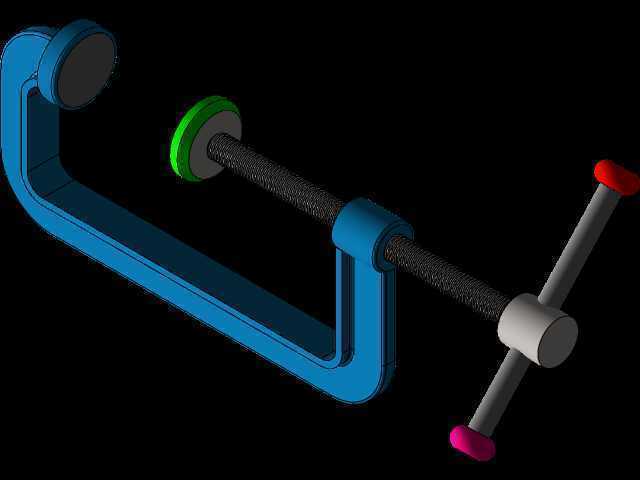

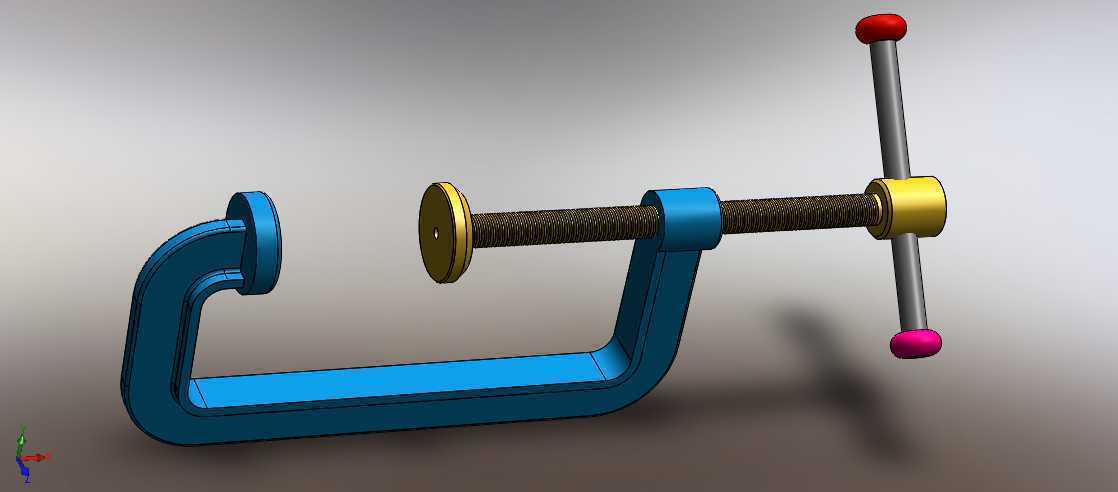

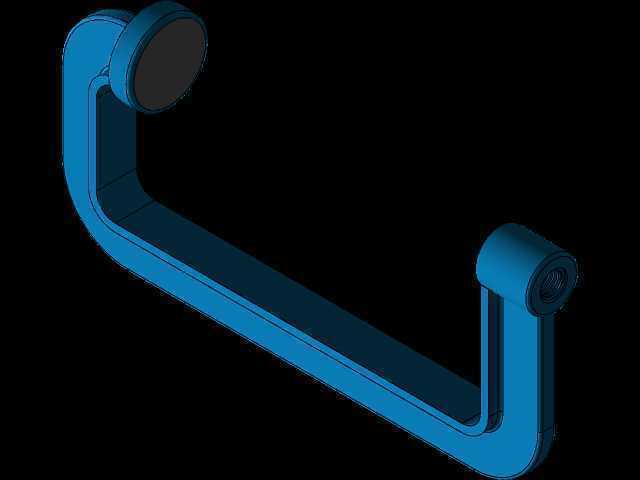

　　在机加工工序间周转、钣金件焊接定位、木工构件胶合固定、小型零部件装配对位等场景里，这类C形螺旋夹紧件是一线作业台旁出镜率极高的辅助工装，不需要外接动力源，纯手动操作就能完成不同厚度工件的快速夹持固定，适配多类零散作业的临时装夹需求。从结构逻辑上看，整个夹具体采用一体式C形弯臂作为承载主体，弯臂的截面做了等强度过渡设计，在夹持受力时，弯臂的开口端不会因为螺杆的顶紧力出现过度张开变形，保证夹持力的有效传递，弯臂的固定夹持端做了圆形平压头设计，压头接触面积经过核算，既不会因为接触面积过小压伤软质工件表面，也不会因为接触面积过大导致夹持定位精度下降，适配金属件、木质件、塑料件等不同材质工件的夹持需求。

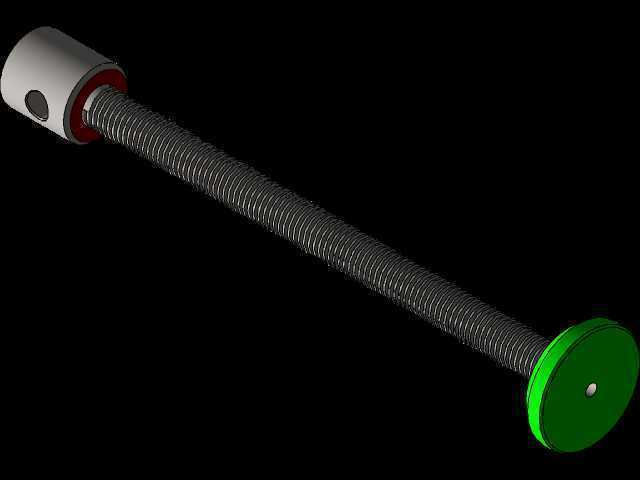

　　活动夹紧端配合梯形传动螺杆实现进给，梯形螺纹的选型本身就具备自锁特性，当螺杆旋紧到预设夹持力后，不会因为作业过程中的振动出现松脱退扣的问题，不需要额外增加锁止结构就能保持夹持状态的稳定性。螺杆的尾端设计了T型转动手柄，手柄两端做了球形防滑端头，操作人员手动旋紧时不需要额外搭配扳手，直接转动手柄就能完成夹紧与松开动作，手柄的力臂长度经过匹配，普通成年操作人员手动施加的力就能通过螺纹增力，输出足够的夹持力满足常规作业需求，同时不会因为力臂过长导致螺杆过载变形。螺杆前端的活动压头和螺杆之间做了相对转动结构，旋紧过程中压头贴合工件表面后不会跟随螺杆转动，避免压头旋转摩擦刮花工件表面，同时保证压头和工件表面的完全贴合，不会出现点接触导致的夹持不稳。

　　从安装边界与尺寸适配角度看，这类C形夹的核心参数是开口深度与最大夹持开度，设计时弯臂的喉深决定了可夹持工件的边缘伸入距离，针对不同作业场景可以匹配不同喉深规格，常规小规格型号喉深在50mm到80mm区间，可满足小型零部件的装夹需求，大规格型号喉深可做到200mm以上，适配大尺寸板材的边缘夹持。最大夹持开度对应螺杆的有效行程，设计时螺杆的行程预留了10%左右的安全余量，避免旋合到螺纹末端出现脱扣问题，整个夹具体的外形轮廓没有多余外凸结构，在工装台面上摆放或者临时挂靠收纳时不会占用过多空间，弯臂的外侧做了圆弧过渡处理，没有尖锐棱角，避免操作人员取放时被划伤。

　　在实际功能特性上，这类C形夹没有复杂的传动结构，整体零部件数量少，日常使用过程中仅需要定期在螺纹副位置涂抹润滑脂，就能保证螺杆转动顺畅，几乎没有额外的维护成本，一体式弯臂如果采用铸钢材质整体成型，正常使用场景下的使用寿命可以达到数年，即使螺杆出现磨损，也可以单独更换螺杆组件，不需要整体报废，具备很高的使用经济性。在焊接作业场景中使用时，夹具体的金属材质可以耐受焊接飞溅的高温，不会因为少量焊渣溅落出现结构损坏；在木工胶合场景中，平压头的设计可以均匀施加压力，保证胶合面的紧密贴合，不会出现局部压力过大导致的板材凹陷；在机加工工序间的临时检测场景中，C形夹可以快速将工件固定在检测平台上，不需要复杂的压板螺栓固定，大幅提升工序间的检测效率。

　　设计过程中需要重点校核弯臂的受力变形量，当螺杆施加最大额定夹持力时，弯臂开口端的张开变形量需要控制在0.1mm以内，避免因为变形过大导致夹持力衰减，同时螺杆的压杆稳定性需要经过校核，在最大夹持力下螺杆不会出现失稳弯曲，螺纹副的接触应力需要控制在材料许用应力范围内，保证长期反复使用不会出现螺纹滑牙问题。手柄的转动范围需要做干涉校验，当螺杆进给至最大开度位置时，T型手柄转动不会和弯臂结构出现碰撞，保证操作全程的动作顺畅。压头的端面做了防滑纹理处理，在夹持表面光滑的工件时，不会出现工件滑移脱出的问题，进一步提升夹持可靠性。
