可调开口活动扳手结构设计方案

　　这款可调开口活动扳手的结构设计，完全围绕一线装配、维修场景的实际操作需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际使用功能。在日常设备运维、五金装配、管线安装、机械检修等场景中，作业人员经常遇到不同规格的螺栓、螺母紧固件，若携带多把固定开口扳手会增加工具负重，也容易在作业过程中出现工具遗漏、错拿的问题，这款可调式结构的扳手，正是为了解决这类场景痛点而设计。

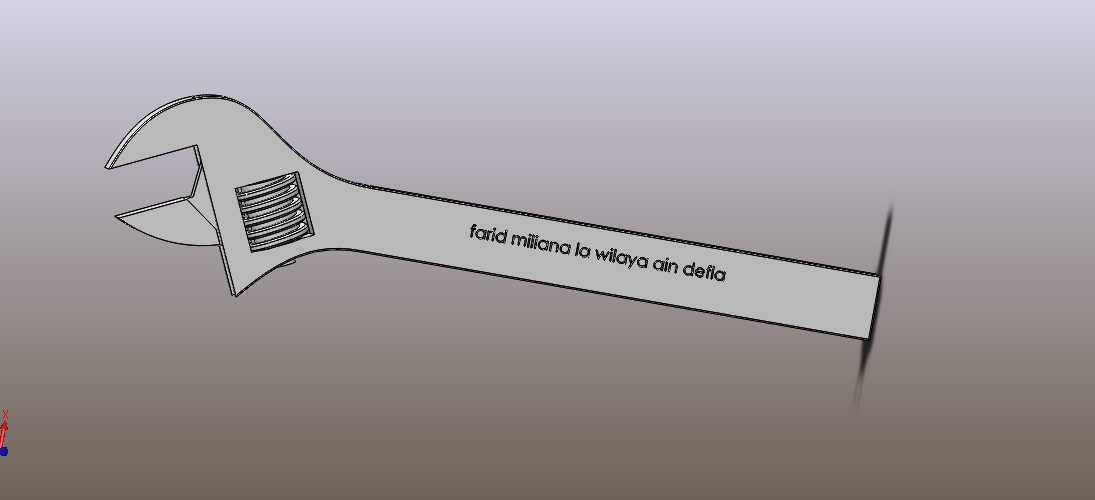

　　从功能特性来看，扳手的核心调节结构位于头部，通过蜗杆与活动钳口的齿条啮合实现开口尺寸的连续调节，可覆盖一定范围内的多种外六角、方头紧固件尺寸，无需频繁更换工具即可完成不同规格紧固件的拧动作业。固定钳口与活动钳口的咬合面都做了防滑齿形结构设计，齿形的角度、深度经过反复校核，既能够保证咬合紧固件时的摩擦力，避免施力过程中出现打滑损伤紧固件棱角的问题，又不会因为齿形过深导致紧固件表面出现不可逆的压痕，适配对紧固件外观有一定要求的装配场景。手柄部分的长度设计经过力矩校核，匹配对应开口规格下的最大施力需求，普通成年男性单手施加握力时，既能够达到常规紧固件拧紧所需的力矩，又不会因为力臂过长导致力矩过载拧断螺栓，同时手柄的截面采用符合人体工学的扁平弧面设计，长时间握持施力时不会出现硌手的问题，表面的哑光处理也能避免沾附油污后出现打滑脱手的情况。

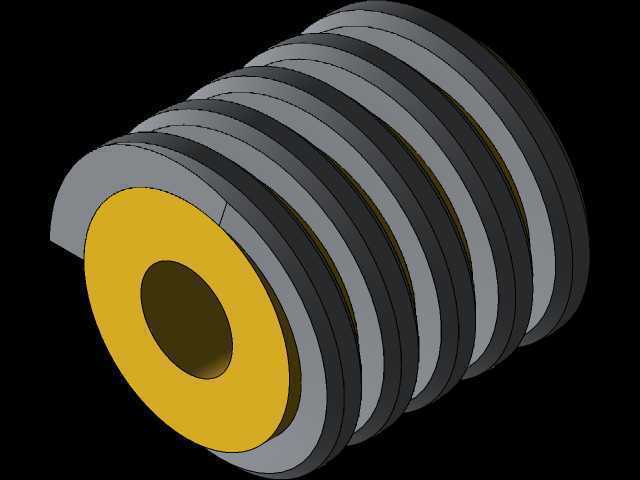

　　设计过程中首先确定的是头部的调节行程范围，这个参数直接决定了扳手可适配的紧固件规格上下限，行程过大会导致头部整体尺寸冗余，增加不必要的重量，行程过小则会缩小适用范围，失去可调结构的意义。确定行程后，再匹配蜗杆的模数、齿距参数，保证调节过程顺滑无卡滞，同时调节到位后具备足够的自锁能力，施力过程中活动钳口不会出现回退、移位的问题。头部与手柄的连接过渡区域做了圆弧加厚处理，这个位置是扳手受力时的应力集中区，通过加大过渡圆角、增加局部壁厚的方式，可有效分散扳拧时的弯曲应力，避免长期使用后出现根部断裂的问题。钳口的开口平面与手柄轴线的夹角设置为15度，这个角度是经过长期行业实践验证的最优角度，在受限空间内作业时，每次扳动后只需将扳手翻转即可继续下一次施力，无需完全脱离紧固件重新卡位，能够大幅提升狭小空间内的作业效率。

　　从外形尺寸与安装边界来看，这款扳手的头部厚度控制在合理范围内，可伸入常规设备的螺栓安装间隙中完成作业，不会因为头部过厚无法卡入紧固件位置。整体长度适配常规手动作业的操作半径，放入常规工具包、工具腰带的挂套中都不会出现突出、卡滞的问题，日常携带收纳十分方便。活动钳口的导轨槽与头部本体的配合间隙经过严格控制，间隙过大会导致调节卡滞、钳口晃动，间隙过小则容易在沾附金属碎屑、油污后出现调节不顺的问题，合理的间隙设计既保证了调节的顺滑度，又能控制钳口的晃动量在允许范围内，保证扳拧时的受力均匀。蜗杆的端部设计了适合手指拨动的滚花结构，无需借助其他工具即可单手完成开口尺寸的调节，作业过程中可以一只手扶稳紧固件或设备，另一只手直接调节扳手开口尺寸，操作连贯性更强。

　　在实际使用场景中，这款扳手既可以用于家用水电维修、家具装配这类轻载作业场景，也可以用于生产车间设备运维、机电安装这类中等载荷的作业场景，结构简单可靠，没有复杂的易损结构，长期使用后即使蜗杆、钳口咬合面出现磨损，也可以通过简单的部件更换恢复使用性能，维护成本极低。整体结构没有采用特殊的异形结构，所有几何特征都可通过常规的机加工、锻造工艺实现，适合批量生产制造，零部件的通用性强，生产过程中的工艺成熟度高，质量稳定性容易控制。
